Сканер-дефектоскоп А2075 SoNet
Артикул: -

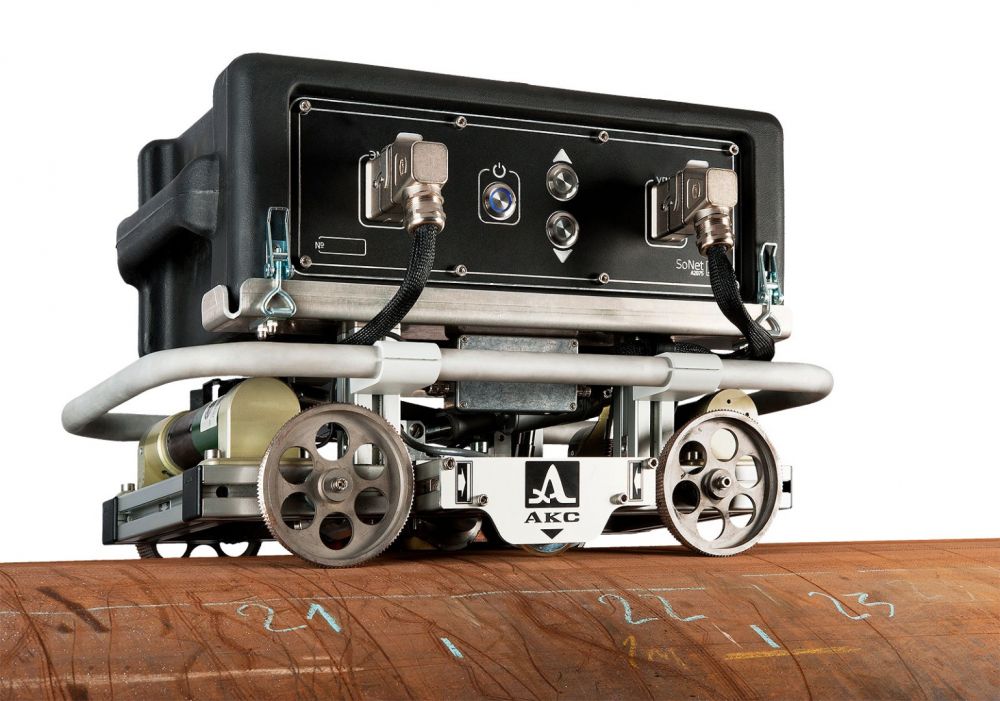

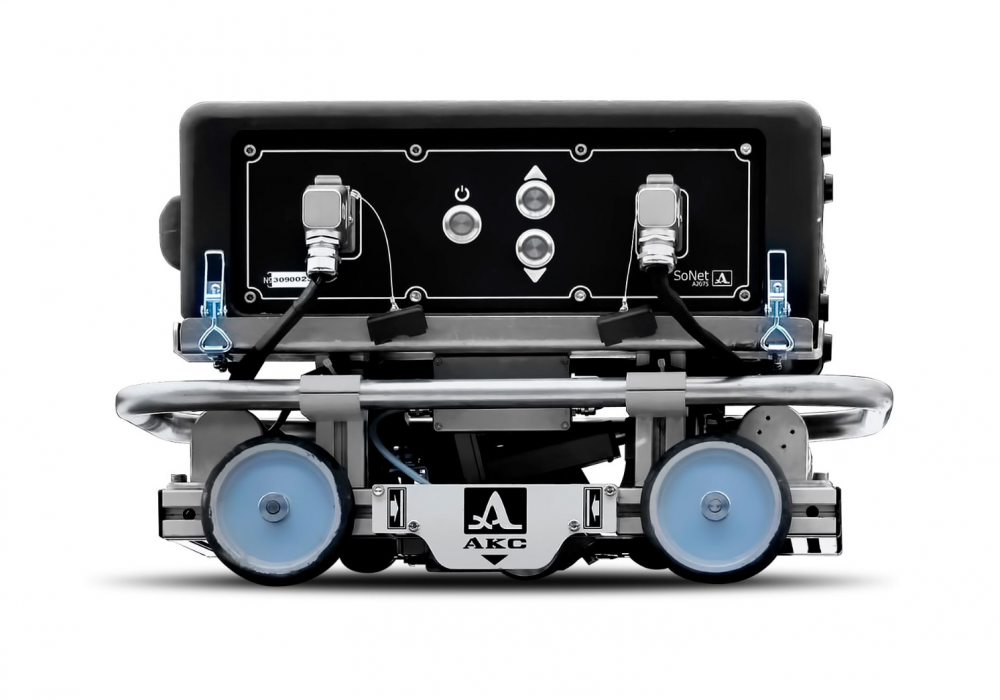

А2075 SoNet – автоматизированный аппарат для неразрушающего контроля внутренних поверхностей трубопроводов.
Описание
А2075 SoNet – автоматизированный аппарат для неразрушающего контроля внутренних поверхностей трубопроводов.
Основное назначение данной модели – бесконтактная ультразвуковая дефектоскопия труб сечением от 72 сантиметров до 1,42 метра, изготовленных из металла толщиной более 6 миллиметров. Сканер работает в составе комплексов, выявляющих стресс-коррозионные (КРН) и другие типы дефектов как на поверхности, так и внутри трубы.
Сфера применения

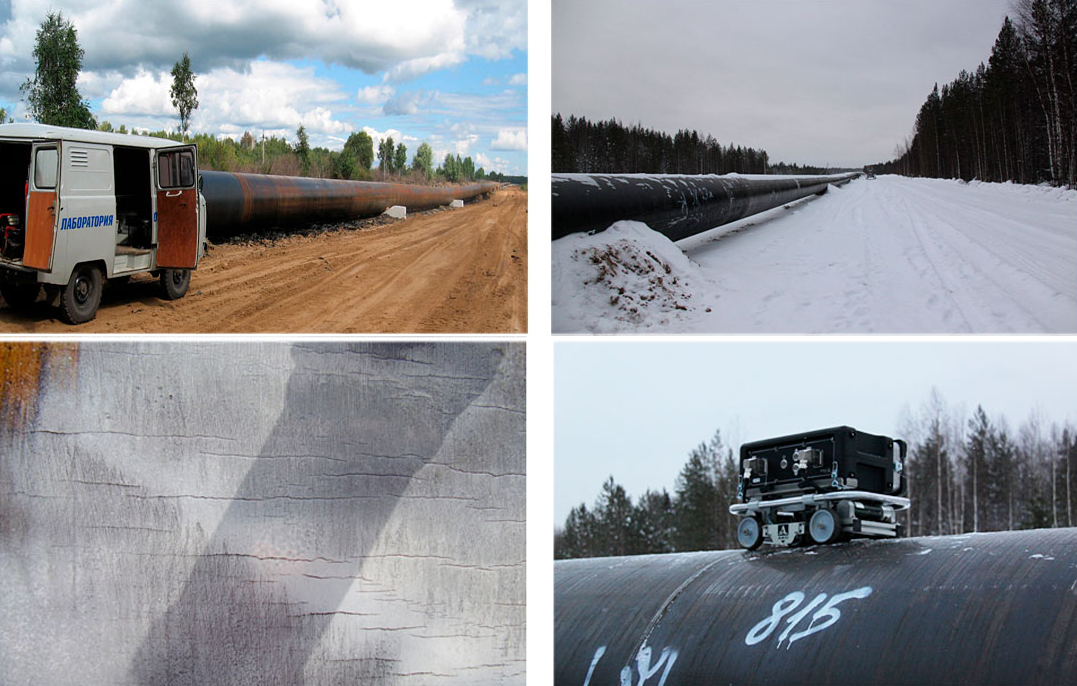

Диагностика газо-, нефте- и продуктопроводов во время их строительства и ремонта.
 |
Принцип действия

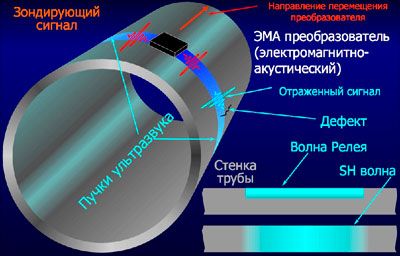

Автоматизированный сканер-дефектоскоп передвигается вдоль трубопровода с его внешней стороны. Одновременно с этим он прозвучивает тело трубы по всей окружности, фиксирует характерные для дефектов эхо-сигналы и их координаты – эти данные необходимы для подробного анализа свойств выявленных дефектов с помощью дополнительной аппаратуры.
Контроль ведется по волноводному эхо-импульсному методу. УЗ-колебания в металле возбуждаются и принимаются электромагнитно-акустическим преобразователем (ЭМА) без использования контактной жидкости.
Сканер регистрирует стресс-коррозионные и коррозионные дефекты в основном металле трубопровода и дефекты проката листов, проводит постобработку данных и описывает характеристики выявленных нарушений (количество, тип, ориентация, величина, местоположение и др.).
Весь процесс происходит в дистанционном формате. Для обмена данными между операторским компьютером и дефектоскопом используется WiFi-соединение. Результаты измерений в виде сканограмм передаются непрерывно (в реальном времени). Пользователь может быстро отсмотреть их на мониторе ПК и принять решение о дополнительном обследовании.
Особенности
- Полная повторяемость результатов.
- Для подготовки аппарата к началу сканирования требуется всего 3 минуты.
- Функция загрузки результатов диагностики внутренней поверхности трубы и их прикрепления к отчету.
- Ремонт аппарата значительно упрощен, благодаря блочной конструкции. Заменить модуль, вышедший из строя, оператор сможет в одиночку даже в полевых условиях.
- Сканер-дефектоскоп обладает высокой мобильностью. Для транспортировки требуется два человека, для управления – один.
Возможности
- Скорость сканирования достигает 7 м/мин.
- Благодаря высокой чувствительности, сканер регистрирует КРН глубиной более 1 мм.
- Сканер может работать с трубой газопровода после предварительного удаления с нее старой изоляции по ВСН 51-1-97 «Правила производства работ при капитальном ремонте магистральных газопроводов».
- Данная модель обладает более высоким показателем выявляемости дефектов типа КРН и расслоений по сравнению с результатами ВТД.
- Аппарат выдерживает морозы до -30°С и жару до +50°С.
Программное обеспечение
|

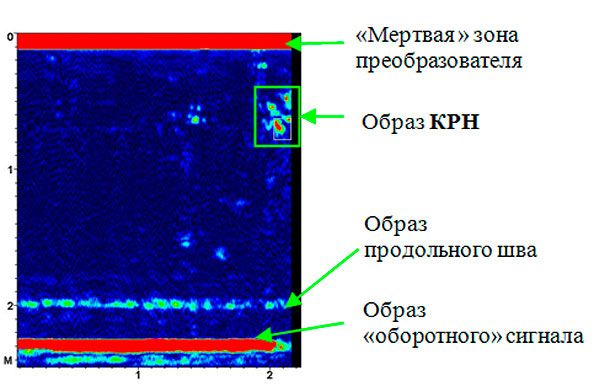

Сканограммы передаются на операторский ПК в режиме реального времени. На скриншоте представлена сканограмма трубы диаметром 1420 мм и длиной 2200 мм. Сверху вниз расположены: образ «мертвой» зоны преобразователя, образ дефекта типа КРН, образы продольного шва и сигнала, прошедшего по окружности трубы («оборотного сигнала»). |
 |

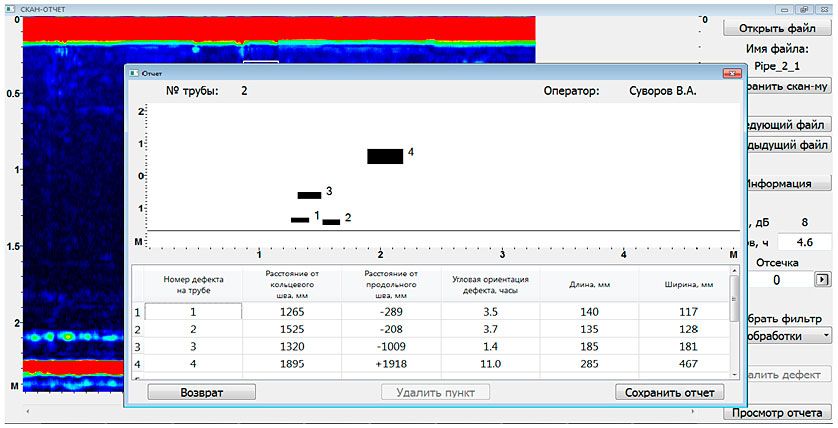

| Оператор выделяет аномальные области, на основе которых формируется отчет с координатами обнаруженных дефектов и схемой их расположения на трубе. |  |
|

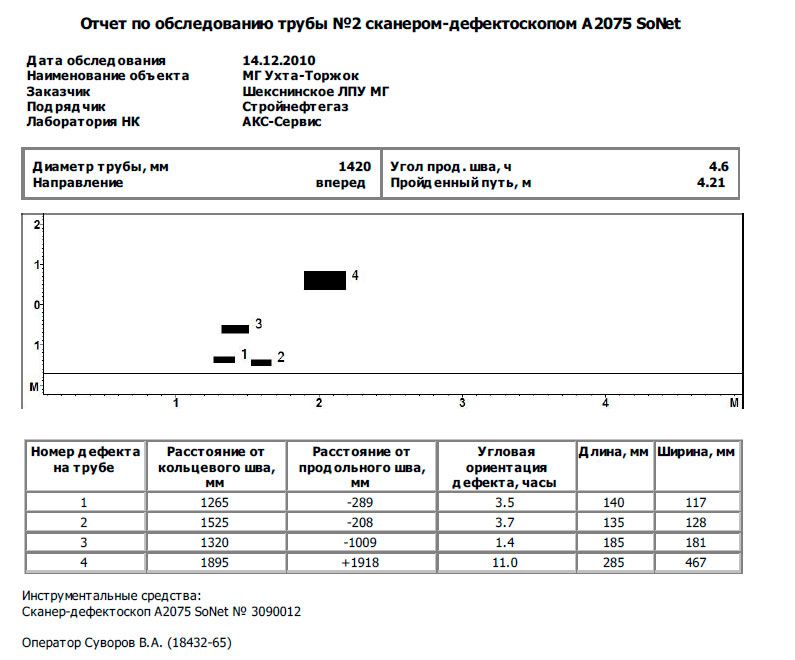

Пример отчета с основными данными об объекте исследования.
|
 |

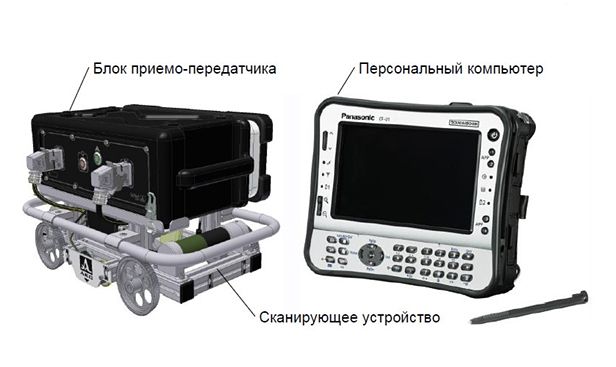

Комплектация
- Персональный компьютер (Блок компьютера)
- Зарядное устройство для ПК с кабелем
- Блок приемопередатчика (БПП)
- Зарядное устройство блока аккумуляторов БПП с кабелем
- Транспортная платформа
- Блок ЭМАП
- Транспортная упаковка для сканирующего устройства
- Транспортная упаковка для БПП, ПК и ЗИП
- Чехол для ПК
- Паспорт
- Руководство по эксплуатации
- Методика проведения ультразвукового контроля основного металла тела труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet
- Тестовый образец для A2075 SoNet
Запасные части и инструменты
- Индуктор ЭМАП
- Тестер универсальный
- Отвертка крестовая
- Отвертка шлицевая
- Набор ключей шестигранных
- Ключ шестигранный для датчика пути
Дополнительные устройства
- Аккумуляторный блок питания БПП
- Аккумулятор для ПК
- Индуктор ЭМАП
Характеристики
Основные характеристики
-
Напряжение питания, В12
-
Установленная скорость ультразвука, м/с3020
-
Диапазон перестройки калиброванного усилителя, дБ0 - 40
-
Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм±100
-
Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм±20
-
Максимальная чувствительность приемника, мкВ20
-
Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ±1
-
Габаритные размеры, мм407х655х407
-
Масса, кг42
-
Рабочая температура окружающей среды, °СОт -40 до +50
-
Продолжительность непрерывной работы, не менее, ч8
-
Средний срок службы, лет4
-
Тип источника питанияАккумуляторные блоки
-
Средняя наработка на отказ, ч30000
-
Рабочая частота, кГц500
-
Относительная влажность<95%
Модификации
| Модель | Габаритные размеры, мм | Масса, кг |
|---|---|---|
| Сканер-дефектоскоп А2072 IntroScan | 310х230х210 | 18 |
| Сканер-дефектоскоп А2075 SoNet | 407х655х407 | 42 |
