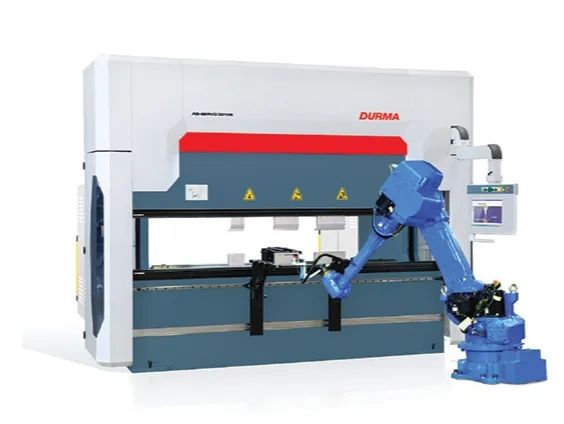

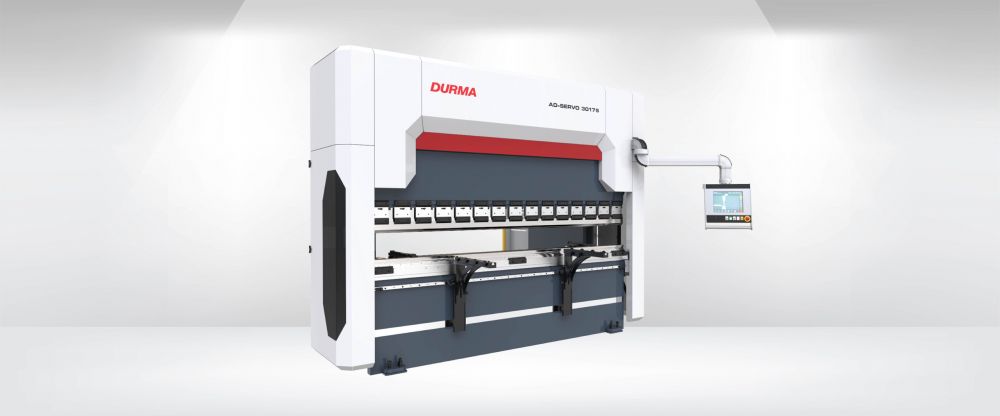

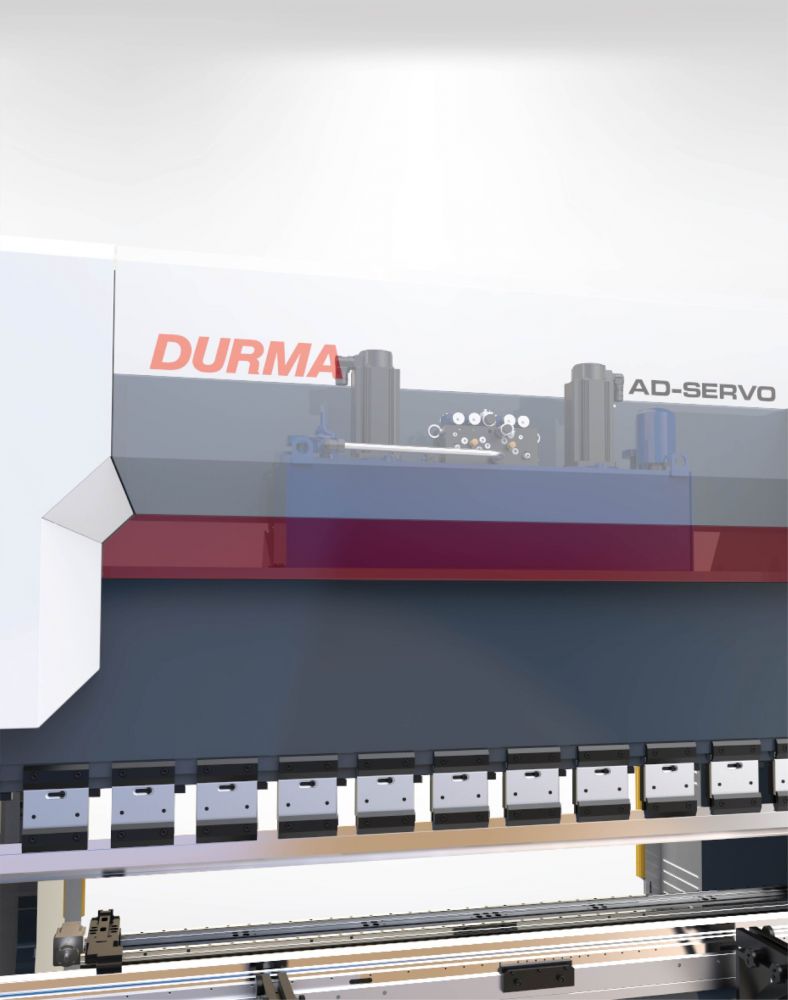

Серво-гидравлический гибочный пресс Durma AD Servo
Артикул: DURMA AD SERVO
На постоянно растущие требования рынка к быстродействию и эффективности промышленного оборудования компания Durma ответила выпуском пресса AD Servo. Быстрый, бесшумный и энергетически эффективный – качества, емко описывающие Durma AD Servo.
Описание
Преимущества Durma AD Servo
Цифры говорят лучше красивых слов:
- Значительное снижение электрозатрат, в процентах: 44 во время гибки, 60 через 1 час по прошествии 15 циклов гибки, 62 в ждущем режиме.
- Шум, уровень = 63 дБ
- Скорость гибочной балки 200 мм/сек.
- В высокоскоростном режиме синхронизация быстрее более чем в 5 раз.
- Бак гидравлического масла уменьшенного объема – 80 л.
Комплектация
- 4 оси Y1, Y2, X, R.
- Контролер — CNC Cybelec ModEva 10S 3D с PC 1200 3D SW или Delem 66W.
- CNC моторизированная система компенсации прогиба стола.
- European (Promecam-Amada) система зажима инстумента.
- Передние поддерживающие штанги на линейной направляющей во всю длину станка.
- Задний упор с сервоприводом на линейных направляющих.
- Поддерживающие штанги с Т-образным пазом и убирающимся упором.
- Защитные панели.

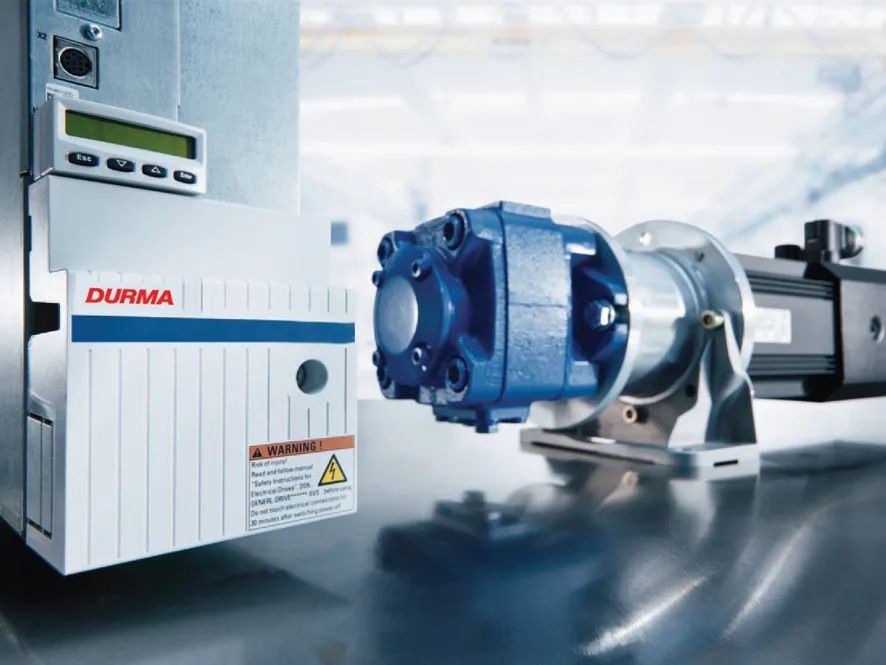

- Специально разработанный — гидравлический блок и арматура от мировых производителей.
- Электросистема мирового класса.
Опциональная комплектация
- лазерная защита по нормам CE — FIESSLER AKAS-LC II;
- световая защита по нормам СЕ — только для исполнения в тандеме;
- лазерная защита DFS1 (для нижней балки);
- оси Z1, Z2;
- оси X1, X2;
- оси R1, R2;
- ось Delta X,+250 мм к величине хода;
- ось X =1000 мм;
- ось X1 X2 = 1250 мм — для изготовления осветительных мачт;
- ось AP3-AP4 система сопровождения листа при гибке;
- ось F1-F2 система передней подачи материала;
- быстросъемная система зажима верхнего инструмента;
- система зажима инструмента Durma гидравлическая или механическая;
- система зажима инструмента Wila гидравлическая или механическая;
- инструмент системы ( Durma, European (Promecam-Amada), Wila ) — по каталогу;
- вертикальная компенсация прогиба.
Технические характеристики
| Технические характеристики Durma AD SERVO | |||||||||||
| Рабочая Скорость | |||||||||||
| AD-Servo Серия | Усилие гибки | Длина гиба | Расстояние между стойками | Ход | Просвет | Ось Y Скорость опускания | Ось Y Скорость рабочего хода | Oсь Y Скорость подъема | Мощность двигателя | Потребляемая мощность | Объем масляного бака |
|---|---|---|---|---|---|---|---|---|---|---|---|
| тонн | мм | мм | мм | мм | мм/сек | мм/сек | мм/сек | кВт | кВт.ч | л. | |
| AD-Servo 25100 | 100 | 2550 | 2200 | 265 | 530 | 200 | 10 | 200 | 4 x 2 | 2,1 | 75 |
| AD-Servo 30100 | 100 | 3050 | 2600 | 265 | 530 | 200 | 10 | 200 | 4 x 2 | 2,1 | 75 |
| AD-Servo 30135 | 135 | 3050 | 2600 | 265 | 530 | 200 | 10 | 200 | 4 x 2 | 2,65 | 75 |
| AD-Servo 30175 | 175 | 3050 | 2600 | 265 | 530 | 200 | 10 | 200 | 4 x 2 | 3,38 | 75 |
| AD-Servo 30220 | 220 | 3050 | 2600 | 265 | 530 | 200 | 12 | 180 | 11 x 2 | 5,2 | 80 x 2 |
| AD-Servo 30320 | 320 | 3050 | 2600 | 365 | 630 | 160 | 10 | 160 | 11 x 2 | 7,2 | 80 x 2 |
| AD-Servo 37175 | 175 | 3700 | 3100 | 265 | 530 | 200 | 10 | 200 | 4 x 2 | 3,38 | 75 |
| AD-Servo 37220 | 220 | 3700 | 3100 | 265 | 530 | 200 | 12 | 180 | 11 x 2 | 5,2 | 80 x 2 |
| AD-Servo 40175 | 175 | 4050 | 3600 | 265 | 530 | 200 | 10 | 200 | 4 x 2 | 3,38 | 75 |
| AD-Servo 40220 | 220 | 4050 | 3600 | 265 | 530 | 200 | 12 | 180 | 11 x 2 | 5,2 | 80 x 2 |
| AD-Servo 40320 | 320 | 4050 | 3600 | 365 | 630 | 160 | 10 | 160 | 11 x 2 | 7,2 | 80 x 2 |
| AD-Servo 60220 | 220 | 6050 | 5100 | 265 | 530 | 200 | 12 | 180 | 11 x 2 | 5,2 | 80 x 2 |
| AD-Servo 60320 | 320 | 6050 | 5100 | 365 | 630 | 160 | 10 | 160 | 11 x 2 | 7,2 | 80 x 2 |
| * Характеристики станков подобраны в соответствии с оптимальными параметрами. | S : Стандарт | ||||||||||
| O : Опция | |||||||||||
Характеристики
Основные характеристики
-
Расстояние между направляющими, мм2200 - 5100
-
Максимальное усилие гибки, тн100 - 320
-
Длина гибки, мм2550 - 6050
-
Глубина зева, мм450
-
Объем масляного бака, л75 / 80 x 2
-
Мощность главного привода, кВт4x2 / 11x2
