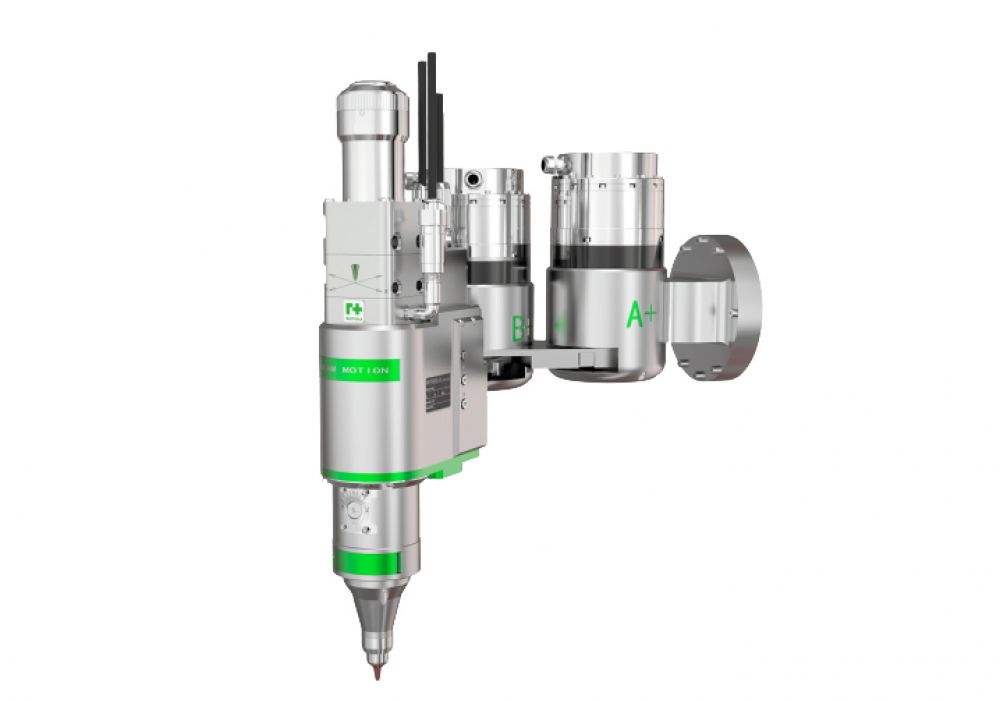

Роботизированная лазерная режущая головка RayTools GF101 (замена BM100) + GF102 (замена BM102) фото 1
Роботизированная лазерная режущая головка RayTools GF101 (замена BM100) + GF102 (замена BM102) фото 1

Роботизированная лазерная режущая головка RayTools GF101 (замена BM100) + GF102 (замена BM102)

Артикул: GF101+GF102

В корзину Узнать цену

Лазерная головка с автоматической фокусировкой GF101+GF102 от швейцарской компании RayTools предназначена для высокоточной резки небольших контуров. Номинальная мощность головки – 4 кВт.

Описание

  • Лазерная головка компактна и имеет легкий вес – это снижает нагрузку на робота (станок), на котором она используется.
  • Превосходная динамика и точность работы.
  • Возможность запрограммировать оси A и B, чтобы выполнять высокоточную резку небольших контуров.
  • Лазерная головка может работать как автономно, так и посредством управления с помощью роботизированного манипулятора.
  • Ось Z встроена в конструкцию головки, что делает рабочее пространство более компактным и уменьшает риск столкновения.
  • Для удобства и снижение временных затрат на обслуживание лазерной головки защитное стекло линзы закреплено на держателе выдвижного типа.
  • Головка совместима с большинством моделей промышленных лазеров, которые имеют наиболее распространенные типы коннекторов – QBH и QD (LLK-D).

Технические характеристики

Волоконно-оптический соединитель QBH, QD(LLK-D)
Световой диаметр 28 мм

Ручная фокусировка

Диапазон

+7 ~ -9 мм
Точность ≤50 мкм

Защитные стекла

Верхнее Ø24,9*1,5 мм
Нижнее Ø27,9*4,1 мм
Фокусное расстояние коллиматорной линзы 100 мм
Фокусное расстояние 150 мм
Сопла Одинарное, двойное, по индивидуальному заказу
Диаметр наконечника сопла 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм
Минимальный диаметр резки 1 мм (точность ±0,1 мм)
Давление вспомогательного газа ≤25 бар
Вес ~ 11 кг

Характеристики

Основные характеристики

  • Тип соединителя
    QBH, QD(LLK-D)
  • Давление вспомогательного газа, бар
    ≤25
  • Вес, кг
    11
  • Диапазон ручной фокусировки, мм
    +7 ~ -9
  • Точность ручной фокусировки, мкм
    ≤50
  • Диаметр наконечника сопла, мм
    0,8-4,0
  • Тип сопла
    Одинарное, двойное, по индивидуальному заказу
  • Фокусное расстояние, мм
    150
  • Световой диаметр, мм
    28
  • Размер защитного стекла коллиматорной линзы, мм
    Ø24,9*1,5
  • Размер защитного стекла фокусирующей линзы, мм
    Ø27,9*4,1
  • Фокусное расстояние коллиматорной линзы, мм
    100
  • Минимальный диаметр резки, мм
    1
  • Мощность, кВт
    4
