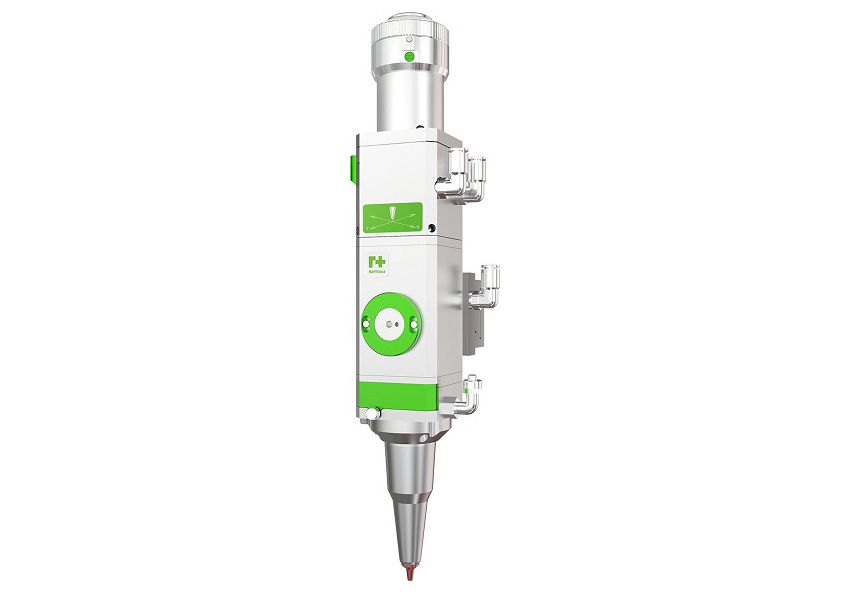

Роботизированная лазерная режущая головка RayTools BT220RC (замена BT210SRC)
Артикул: BT220RC
Роботизированная лазерная головка BT220RC швейцарской компании RayTools имеет номинальную мощность 1,5 кВт и легкий вес. Устанавливается на внешнюю моторизованную каретку для движения по оси Z, управляется контроллером BMQ.
Описание
- Лазерная головка компактна и имеет легкий вес – это снижает нагрузку на робота, увеличивает эффективность и качество работы.
- Усовершенствованная конструкция оптического модуля и системы плавной подачи воздуха повышает рабочие характеристики головки и улучшает качество готовых изделий.
- Модуль сопла имеет компактную конструкцию, за счет чего уменьшается контакт с обрабатываемым изделием и, следовательно, снижается риск его повреждения.
- Головка BT220RC совместима с большинством моделей промышленных лазеров, которые имеют наиболее распространенные типы коннекторов – QBH и QCS.
Технические характеристики
| Волоконно-оптический соединитель | QBH, QCS |
| Световой диаметр | 25 мм |
Защитные стекла
| Для коллиматорной линзы (верхнее) | Ø24,9*1,5 мм |
| Для фокусирующей линзы (нижнее) | Ø27,9*4,1 мм |
| Фокусное расстояние коллиматорной линзы | 100 мм |
| Фокусное расстояние | 150 мм |
| Сопла | Одинарное, двойное, по индивидуальному заказу |
| Диаметр наконечника сопла | 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм |
| Давление вспомогательного газа | ≤20 бар |
| Вес | ~ 1,8 кг |
Характеристики
Основные характеристики
-
Тип соединителяQBH, QCS
-
Вес, кг1,8
-
Давление вспомогательного газа, бар≤20
-
Диаметр наконечника сопла, мм0,8-4,0
-
Тип соплаОдинарное, двойное, по индивидуальному заказу
-
Фокусное расстояние коллиматорной линзы, мм100
-
Размер защитного стекла фокусирующей линзы, ммØ27,9*4,1
-
Размер защитного стекла коллиматорной линзы, ммØ24,9*1,5
-
Световой диаметр, мм25
-
Фокусное расстояние, мм150
-
Мощность, кВт1,5
