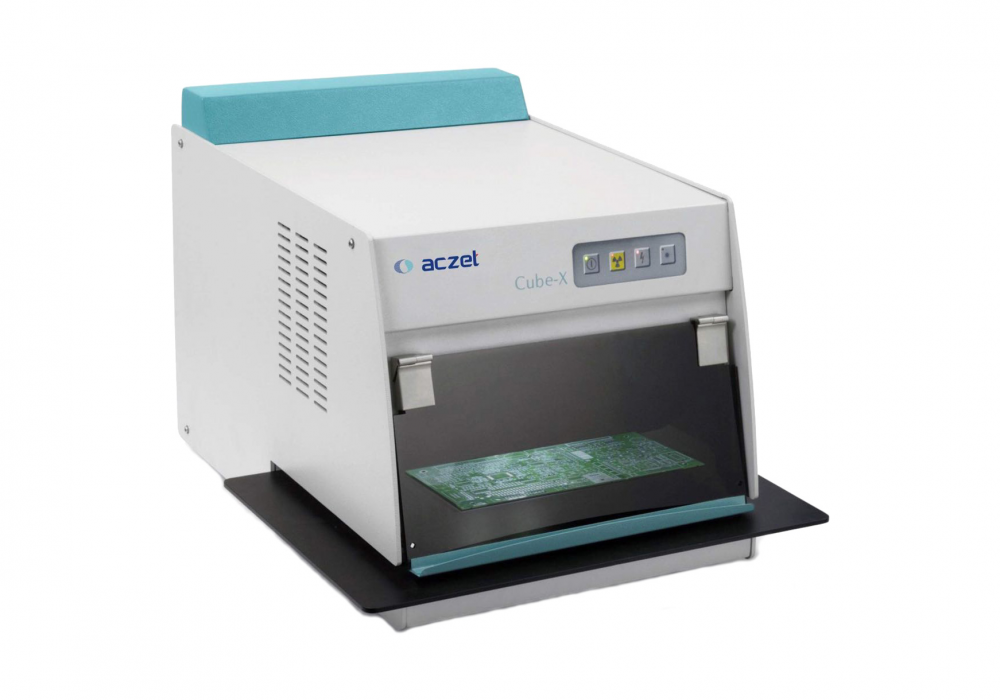

Рентгенофлуоресцентный спектрометр для микроанализа Aczet Cube Х

Артикул: Aczet Cube Х

В корзину Узнать цену

Aczet Cube Х – эффективный и простой в использовании настольный прибор для химического анализа длинномерных изделий.

Описание

Aczet Cube Х – эффективный и простой в использовании настольный прибор для химического анализа длинномерных изделий.

Устройство на основе высокоточного метода рентгенофлуорисцентного микроанализа используется для неразрушающего контроля электронных плат, дорожек, контактных групп, припоев и др. В том числе – для определения толщины цинка и никеля на стальных образцах, толщины серебряных и кадмиевых покрытий контактных групп, золотых покрытий, а также многослойных покрытий.

Метод соответствует ГОСТ IEC 62321-3-1-2016 «Определение регламентированных веществ в электротехнических изделиях», а также Техническому регламенту Евразийского экономического союза «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» (ТР ЕАЭС 037/2016).

Аппарат имеет встроенный видеомикроскоп, увеличивающий изображение поверхности образца в 20 раз. Перекрестие на объективе позволяет оператору точно обозначить на изделии конкретное место измерения.

Особенности

  • Особая форма корпуса с вырезом для размещения на измерительном столе предметов, длина которых больше габаритов прибора.
  • Позиционирование измерительного столика по осям XY с помощью выносного контроллера, а также моторизованная регулировка высоты.
  • Высокоинтенсивная рентгеновская трубка с тонким бериллиевым окном для решения сложных задач (опция).
  • Установка кремниевого (Si-PIN) или кремниевого дрейфового (SDD) детекторов – современных и эффективных датчиков для решения сложных задач (опция).
  • Автоматический сменщик коллиматоров первичного пучка под разные диаметры (опция).

Технические характеристики

Тип Стационарный
Материал образцов / применение Геология, жидкости, стекло/керамика, драгоценные металлы, археология, реставрация и искусствоведение, растения, продукты питания, потребительские товары, полупроводники, микроэлектроника, тонкие пленки, микрорентгеновская флуоресценция
Применение Области размером от 100 мкм, печатные платы, измерение толщины покрытия, крупногабаритные объекты
Диапазон измерения элементов (стандартно) Ti–U
Диапазон измерения элементов (опция) Al–U
Анод рентгеновской трубки (стандартно) W
Мощность рентгеновской трубки, Вт 60
Диаметр коллиматора первичного пучка излучения, мм 0,3 (0,1; 0,2; 0,5; 0,7 опция)
Автоматический сменщик коллиматора, мм Опция
Детектор пропорционального типа Да
Детектор типа Si-PIN Опция
Детектор типа SDD Опция
Расположение рентгеновской трубки и детектора Сверху
Лазерный указатель – точное наведение на место на образце при диаметре коллиматора более 0,3 мм Опция
Видеокамера для обзора области анализа Да
Видеомикроскоп с увеличением и перекрестием, крат 20, (30 опция)
Моторизация столика по осям XY Опция
Моторизация по оси Z Опция
Размер внутренней камеры спектрометра образца, мм 375 × 350 × 255
Масса спектрометра, кг 27
Габаритные размеры (Ш × Г × В), см 350 × 450 × 310

Характеристики

Основные характеристики

  • Применение
    Области размером от 100 мкм, печатные платы, измерение толщины покрытия, крупногабаритные объекты
  • Видеокамера для обзора области анализа
    Да
  • Видеомикроскоп с увеличением и перекрестием, крат
    20, (30 опция)
  • Моторизация столика по осям XY
    Опция
  • Моторизация по оси Z
    Опция
  • Размер внутренней камеры спектрометра образца, мм
    375 × 350 × 255
  • Масса спектрометра, кг
    27
  • Габаритные размеры (Ш × Г × В), см
    350 × 450 × 310
  • Автоматический сменщик коллиматора, мм
    Опция
  • Лазерный указатель – точное наведение на место на образце при диаметре коллиматора более 0,3 мм
    Опция
  • Расположение рентгеновской трубки и детектора
    Сверху
  • Детектор типа SDD
    Опция
  • Тип
    Стационарный
  • Мощность рентгеновской трубки, Вт
    60
  • Материал образцов / применение
    Геология, жидкости, стекло/керамика, драгоценные металлы, археология, реставрация и искусствоведение, растения, продукты питания, потребительские товары, полупроводники, микроэлектроника, тонкие пленки, микрорентгеновская флуоресценция
  • Диапазон измерения элементов (стандартно)
    Ti–U
  • Диапазон измерения элементов (опция)
    Al–U
  • Анод рентгеновской трубки (стандартно)
    W
  • Диаметр коллиматора первичного пучка излучения, мм
    0,3 (0,1; 0,2; 0,5; 0,7 опция)
  • Детектор типа Si-PIN
    Опция
  • Детектор пропорционального типа
    Да
