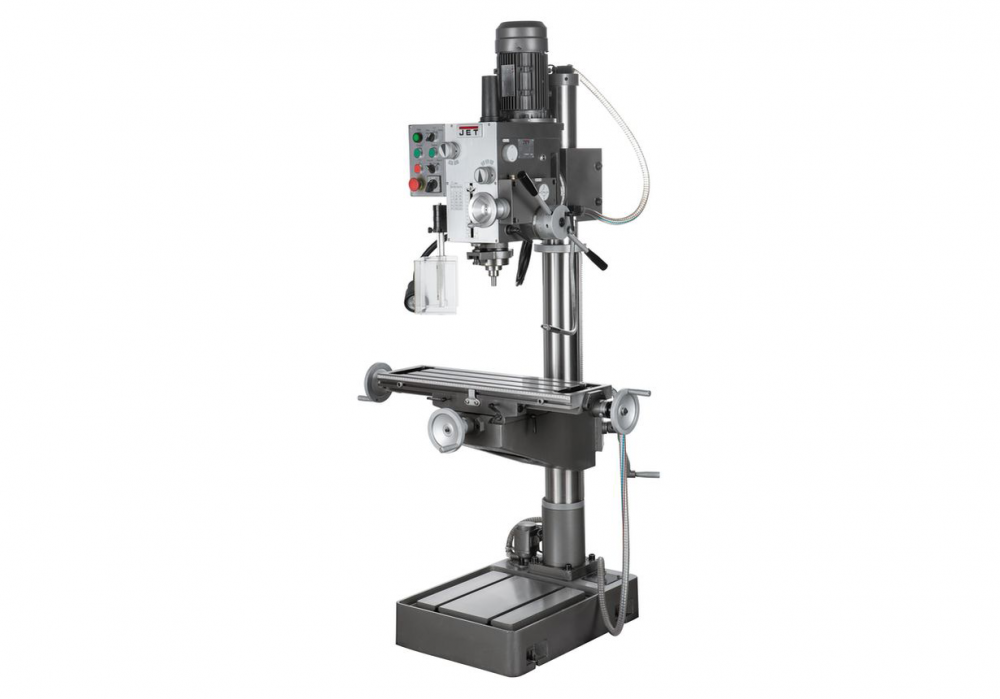

Редукторный сверлильный станок с крестовым столом JET JMD-40PFCT
Артикул: 50000861T
Станок JET JMD-40PFCT – эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.
Описание
Редукторный сверлильный станок JET JMD-40PFCT способен сверлить отверстия диаметром до 40 мм, нарезать резьбы диаметром до M12, а также проводить рассверливание, развертывание, зенкование, зенкерование и небольшие фрезерные работы.
Данная модель входит в линейку станков индустриального класса. Возможности применения широки – от ремонтных работ в небольших мастерских и мелкосерийного производства до крупносерийного выпуска продукции (при оснащении станка дополнительными приспособлениями).
Станок собран из высококачественных комплектующих. Основание и рабочий стол изготовлены из серого чугуна. Колонна представляет собой трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

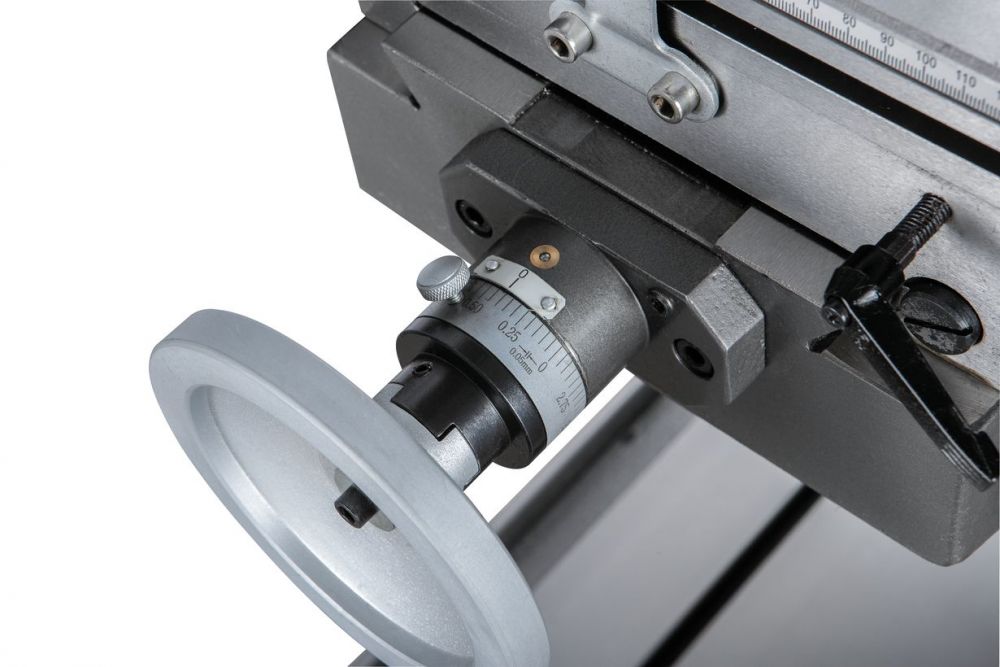

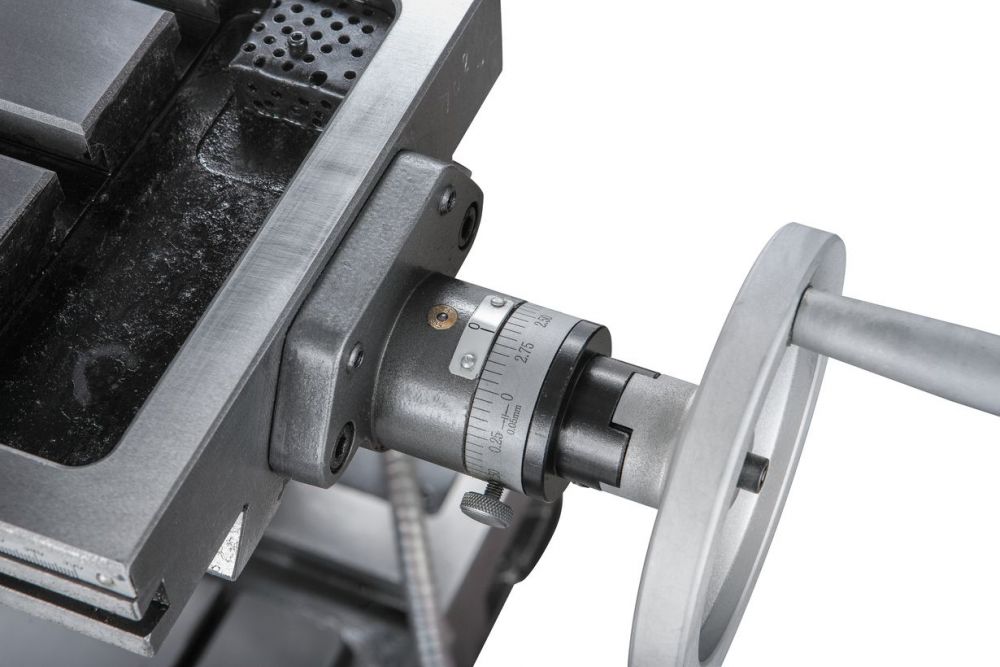

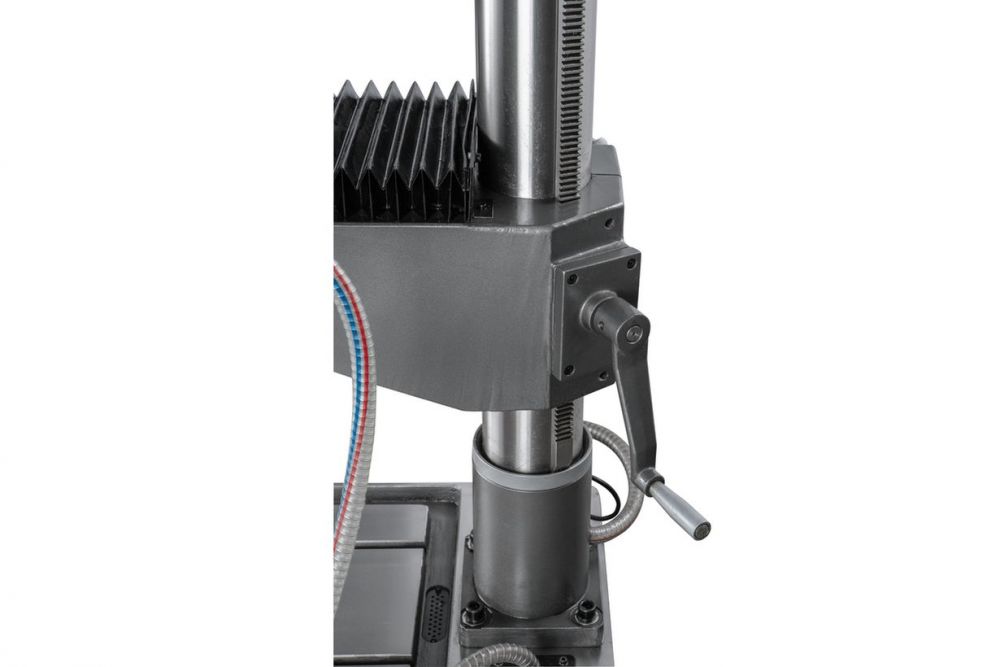

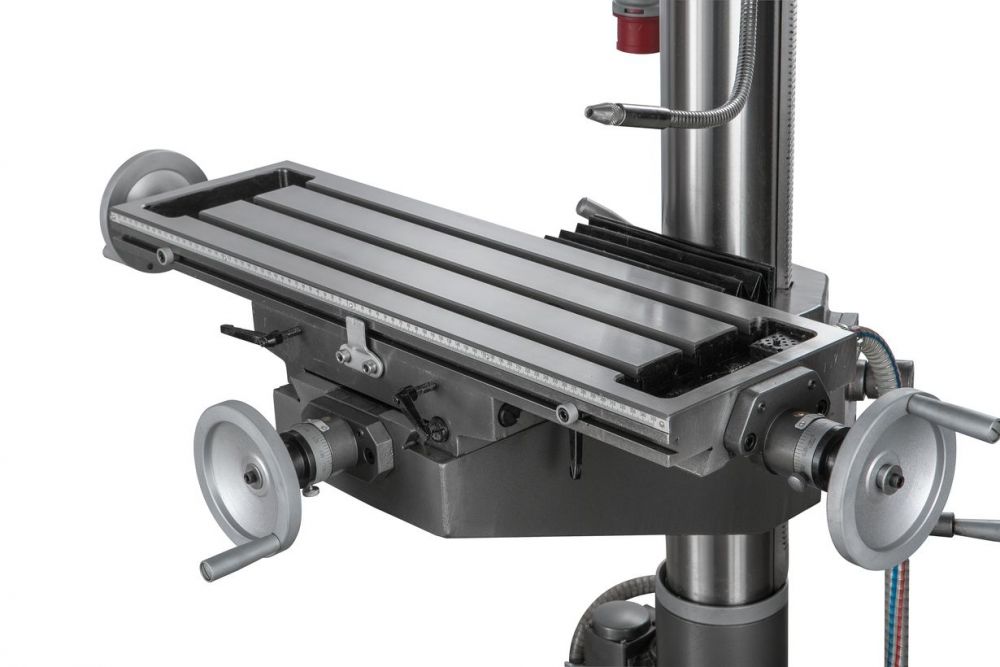

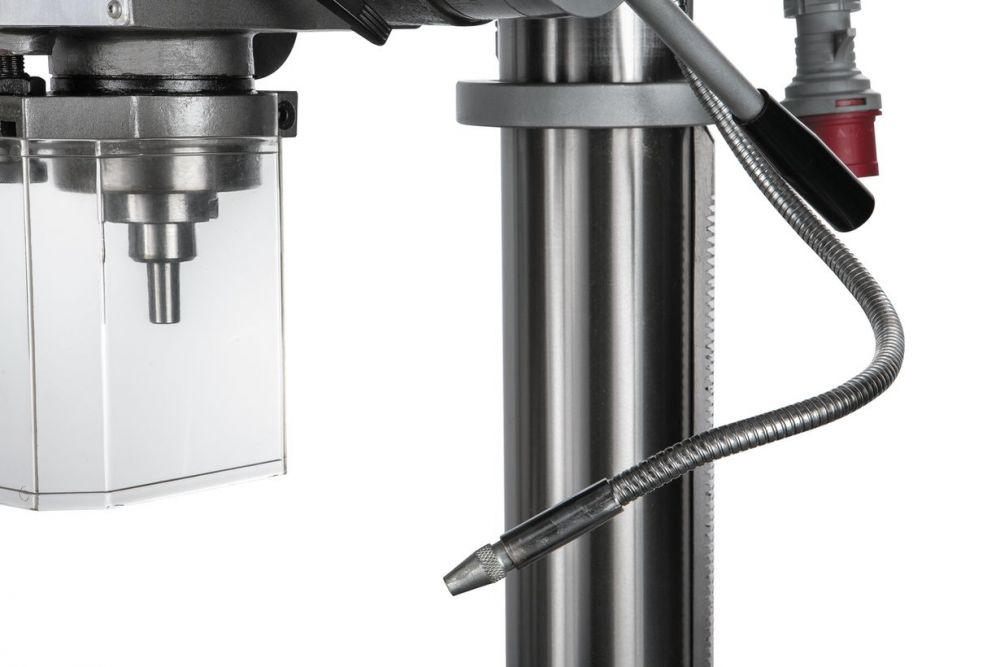

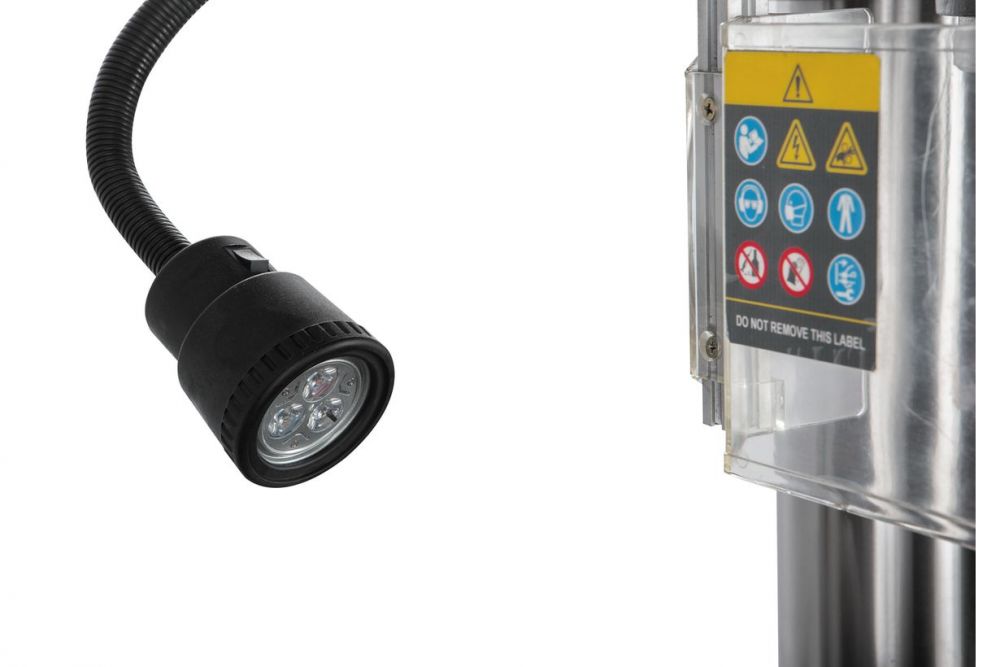

В основании имеются емкость и помпа для СОЖ, а также два Т-образных паза для крепления крупногабаритных и тяжелых изделий. Обработка проходит на крестовом столе с наклонным механизмом, который перемещается по осям X и Y и имеет три паза. Такая конструкция повышает точность сверления и дает возможность выполнять простые фрезерные работы. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.

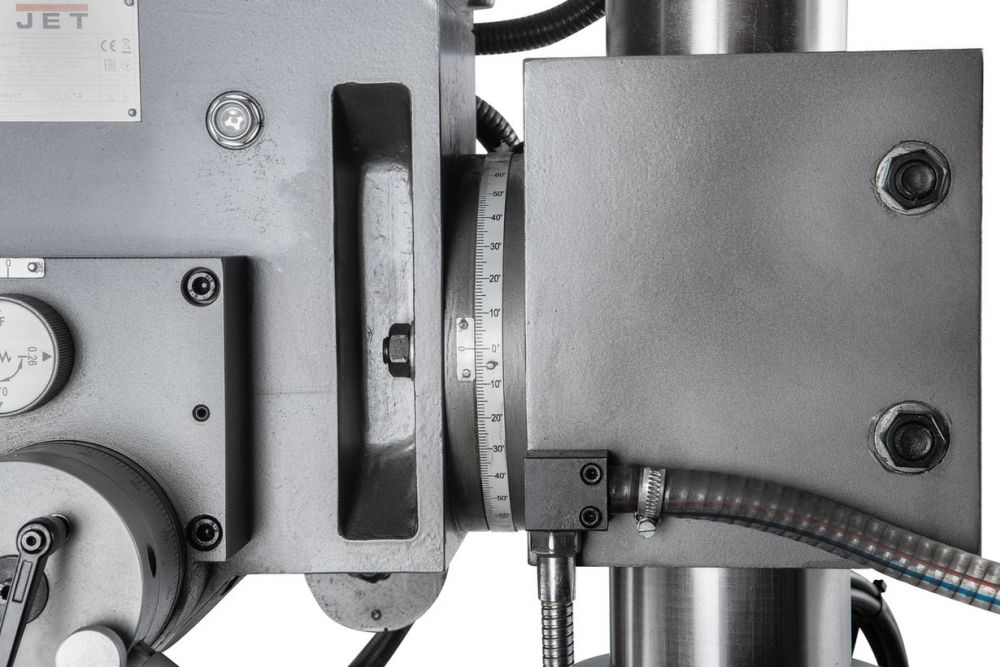

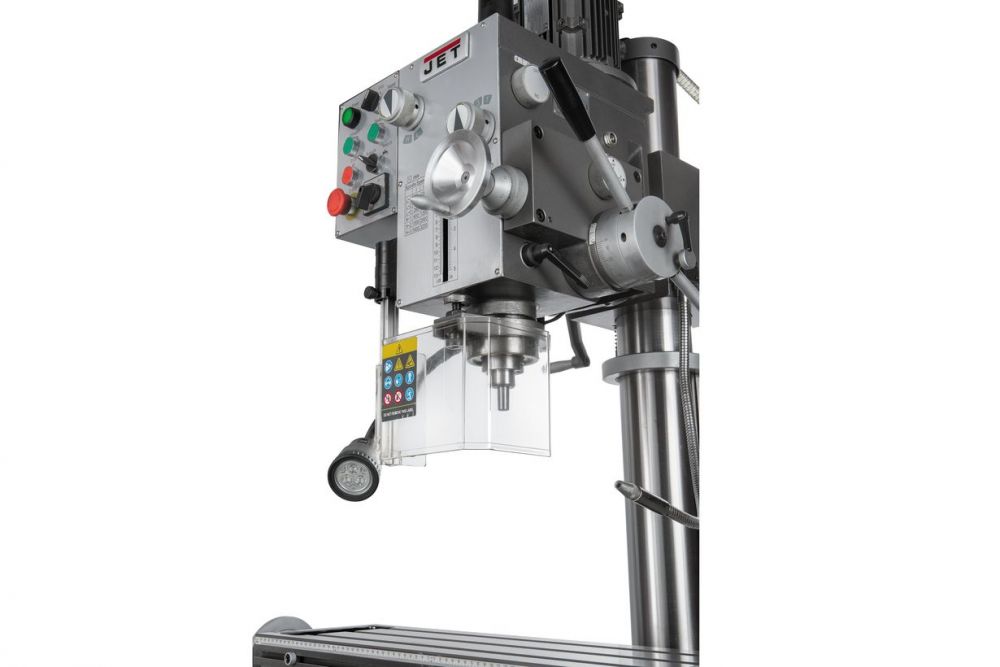

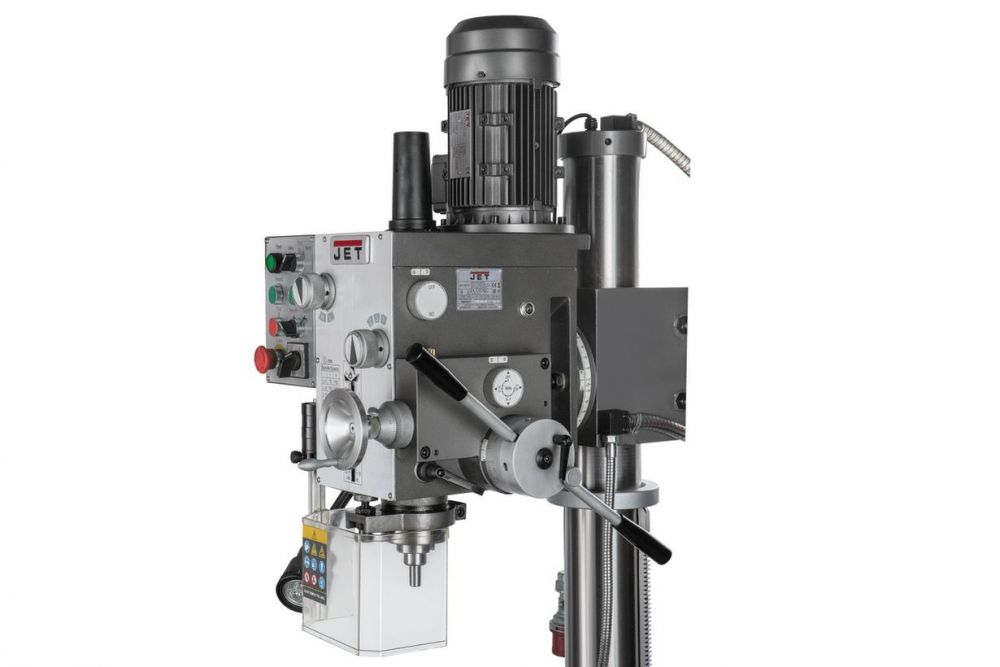

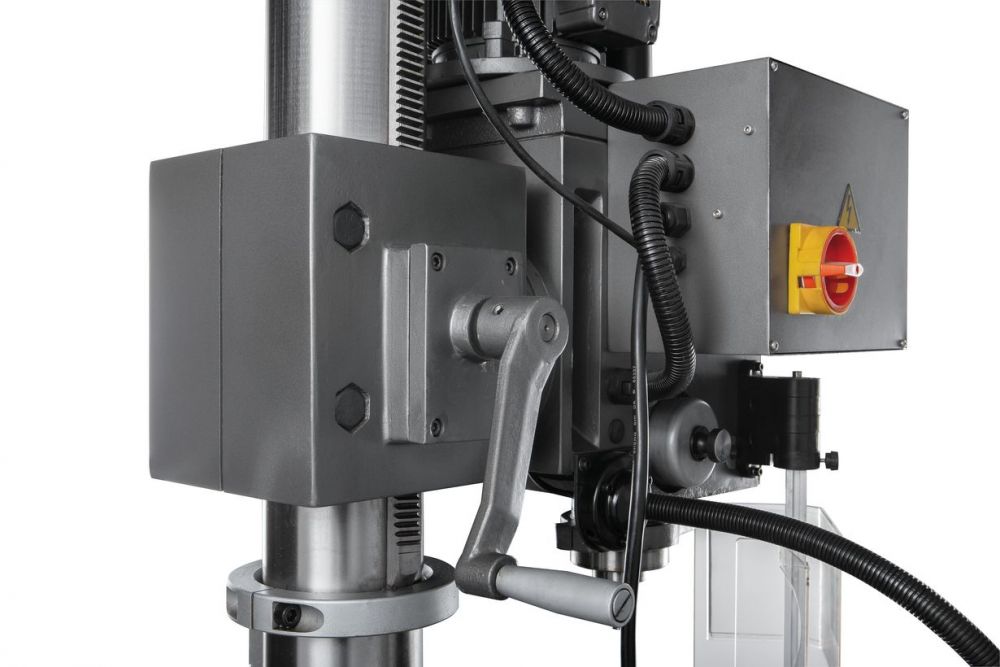

Сверлильная голова имеет механизмы, которые позволяют поднимать или опускать ее, поворачивать на угол до 90° и вращать его вокруг колонны.

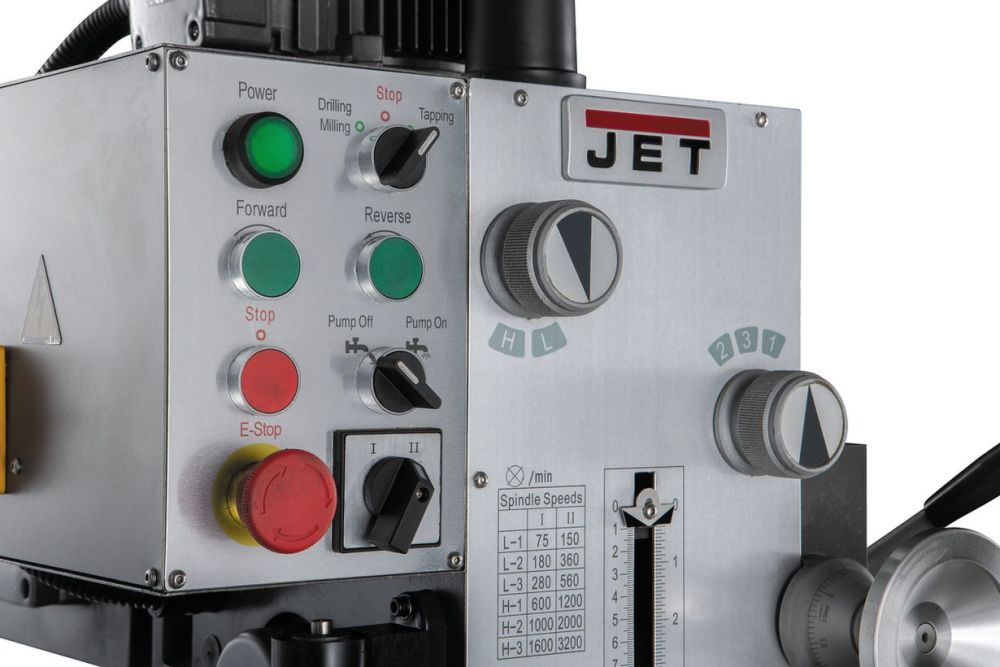

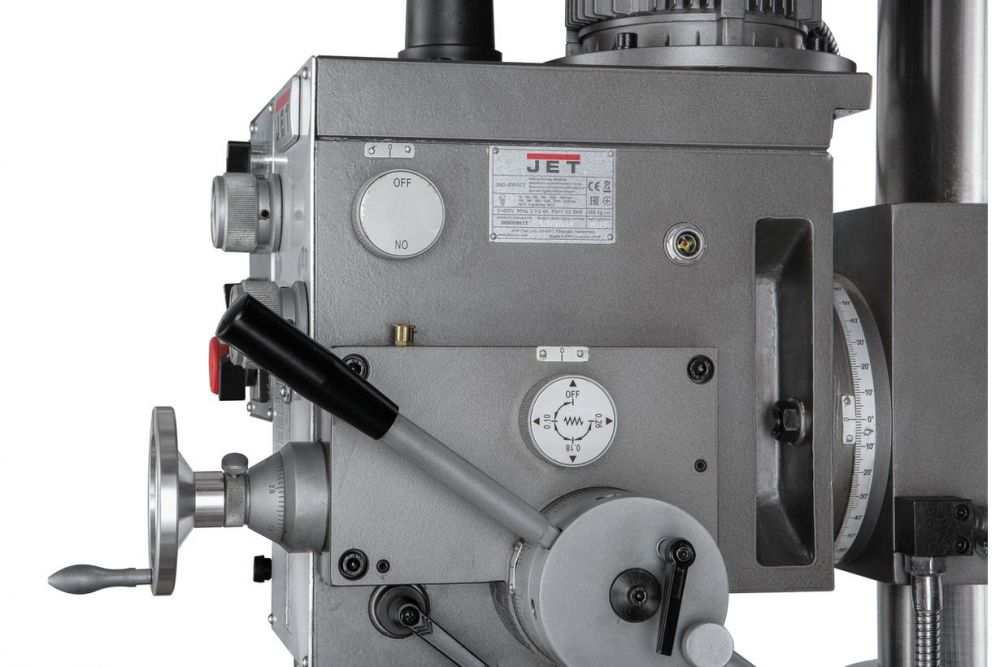

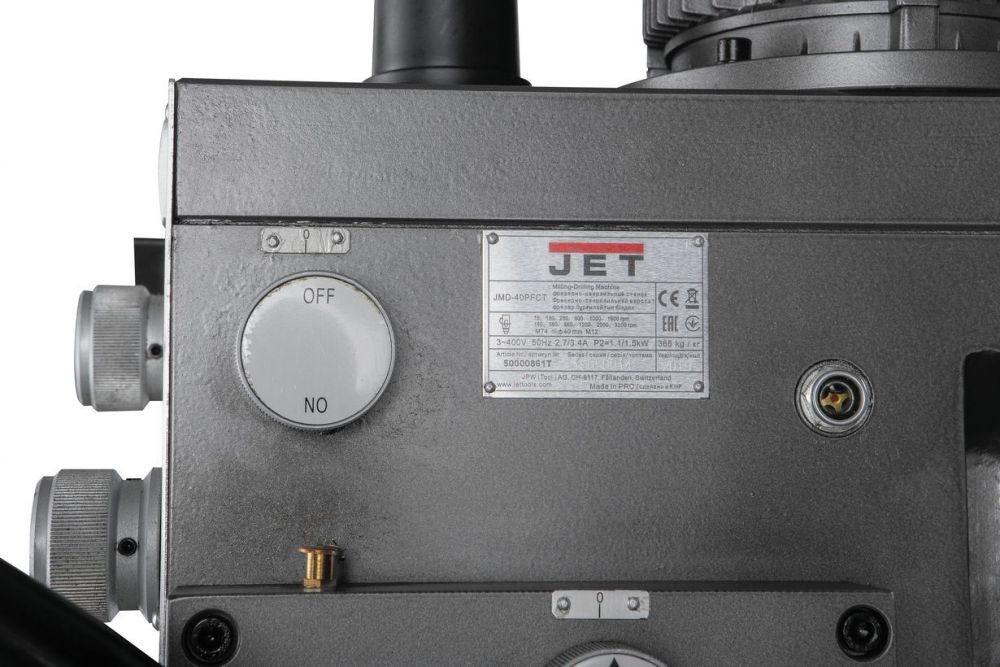

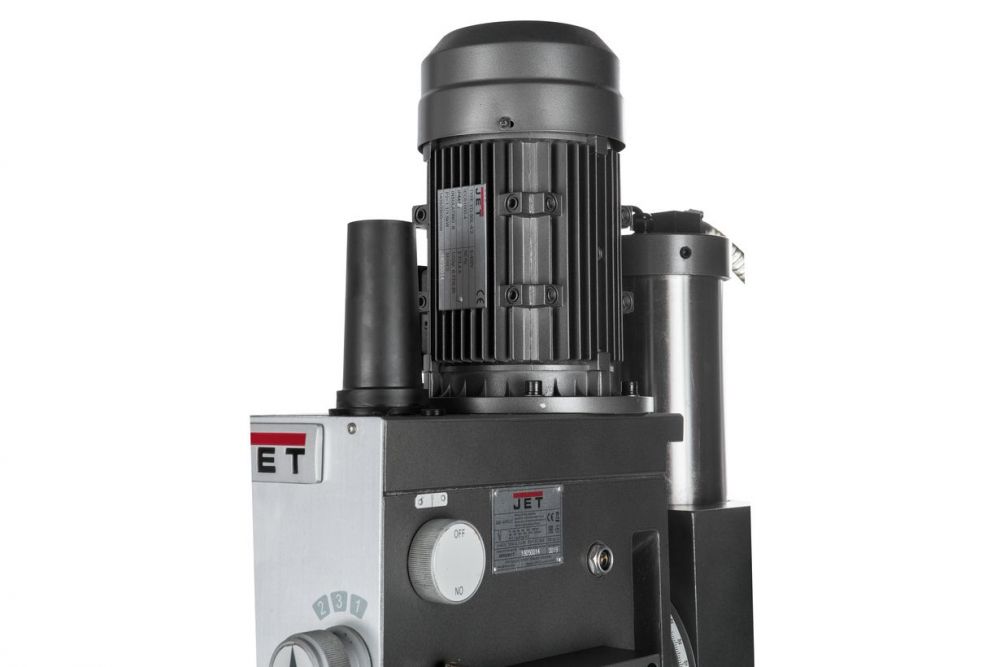

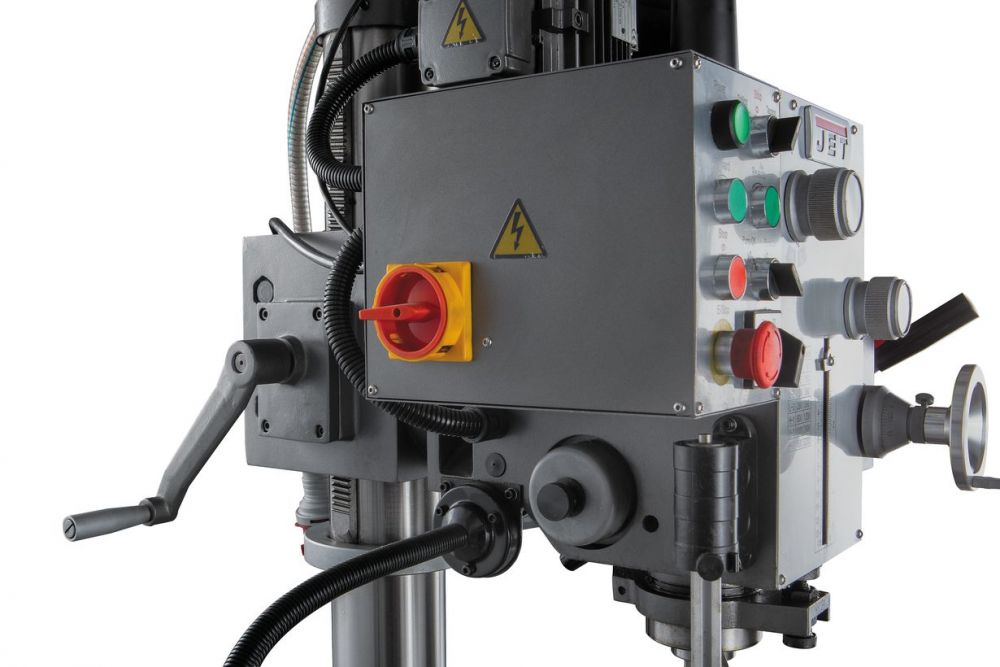

Станок оснащен двигателем мощностью 1500 Вт и имеет шесть скоростей вращения шпинделя в диапазоне 75-1600 оборотов в минуту. Скорости переключаются с помощью рукояток на передней панели.

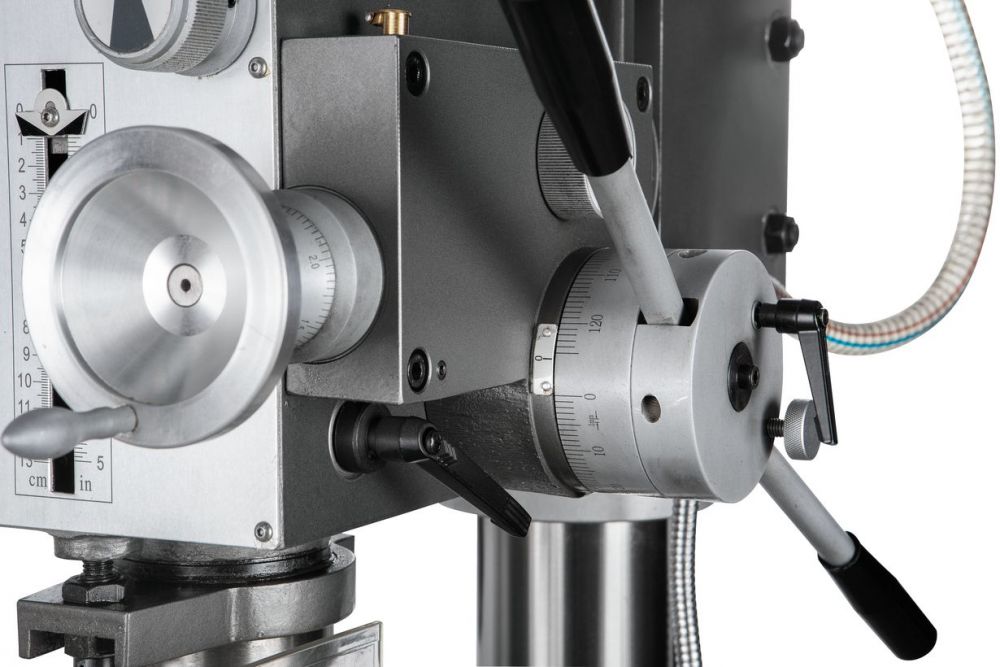

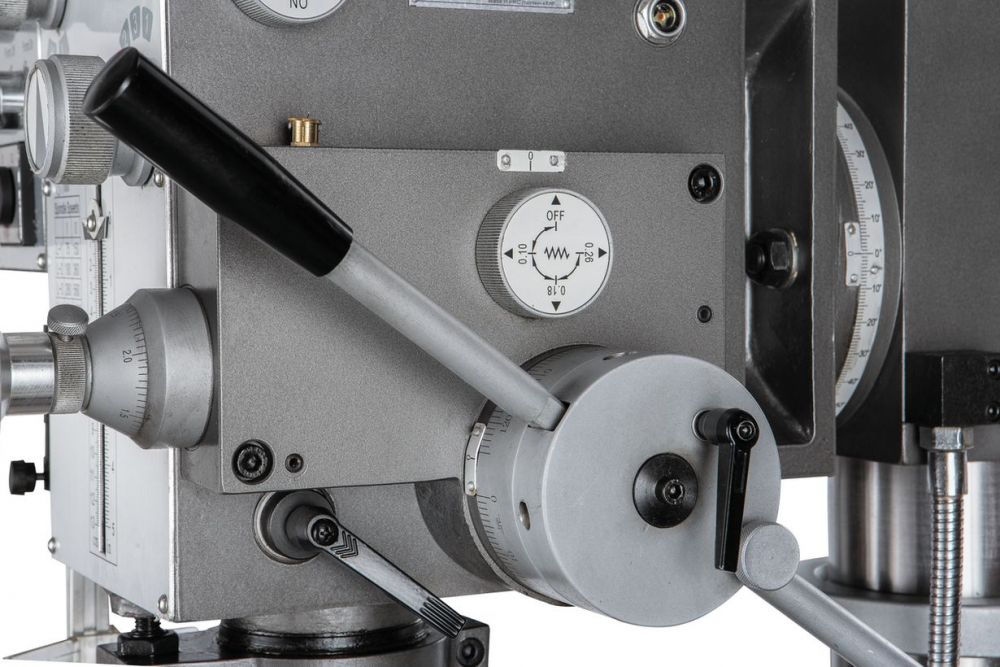

Имеется узел автоподачи пиноли со скоростью от 0,1 до 0,26 мм. Это позволяет сверлить отверстия с помощью инструментов из быстрорежущей стали или твердых сплавов. Также предусмотрен реверсивный режим, который включается при достижении необходимой глубины нарезания резьбы.
Возможна установка на левую часть рабочего стола автоматического подающего устройства с функцией ускоренного перемещения. Это даст возможность осуществлять подачу по продольной оси, повысит производительность и обеспечит удобную установку и снятие изделия.

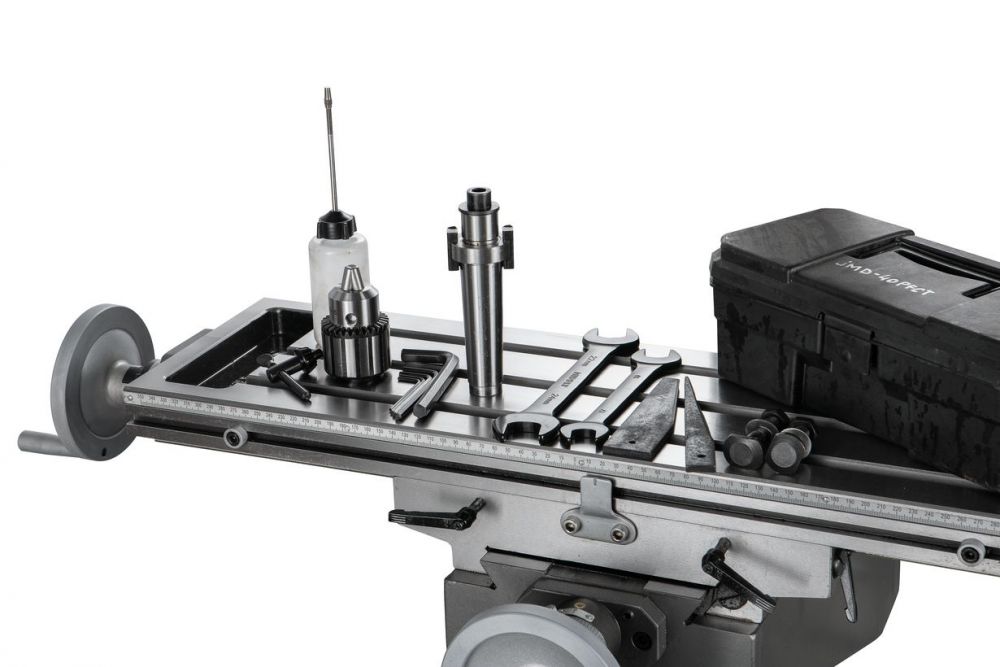

Комплектация
- Шомпол М16 – 1 шт.
- Оправка MT4/MT3 – 1 шт.
- Дорн MT4/В16 – 1 шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Клин-выколотка – 2 шт.
- Рожковые ключи 22-24 и 17-19
- Набор шестигранных ключей
- Масленка
- Инструкция по эксплуатации
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления чугун, мм | 40 |
| Максимальный диаметр сверления сталь, мм | 32 |
| Максимальный диаметр торцевой фрезы, мм | 76 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Максимальный диаметр нарезаемой резьбы, мм | М12 |
| Размер стола по оси X и Y, мм | 730 x 210 |
| Ход стола по оси X и Y, мм | 500 х 230 |
| Ширина Т-образного паза стола, мм | 14 |
| Диаметр колонны, мм | Ø115 |
| Автоматическая подача пиноли, мм/об | 0,1/0,18/0,26 |
| Диапазон наклона головы, град. | ±90˚ |
| Диапазон поворота головки шпиндельной бабки | 360° |
| Конус шпинделя | MT4 |
| Расстояние от шпинделя до стола, мм | 715 |
| Ход пиноли шпинделя, мм | 120 |
| Расстояние от шпинделя до стойки, мм | 297,5 |
| Расстояние от шпинделя до основания, мм | 1180 |
| Размер основания по оси X и Y, мм | 650x450 |
| Мощность двигателя, кВт | 1,1/1,5 |
| Частота вращения шпинделя, об/мин | I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200 |
| Устройтво подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | есть |
| Масса, кг | 365 |
| Длина в упаковке, см | 73 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 188,5 |
| Масса в упаковке, кг | 400 |
