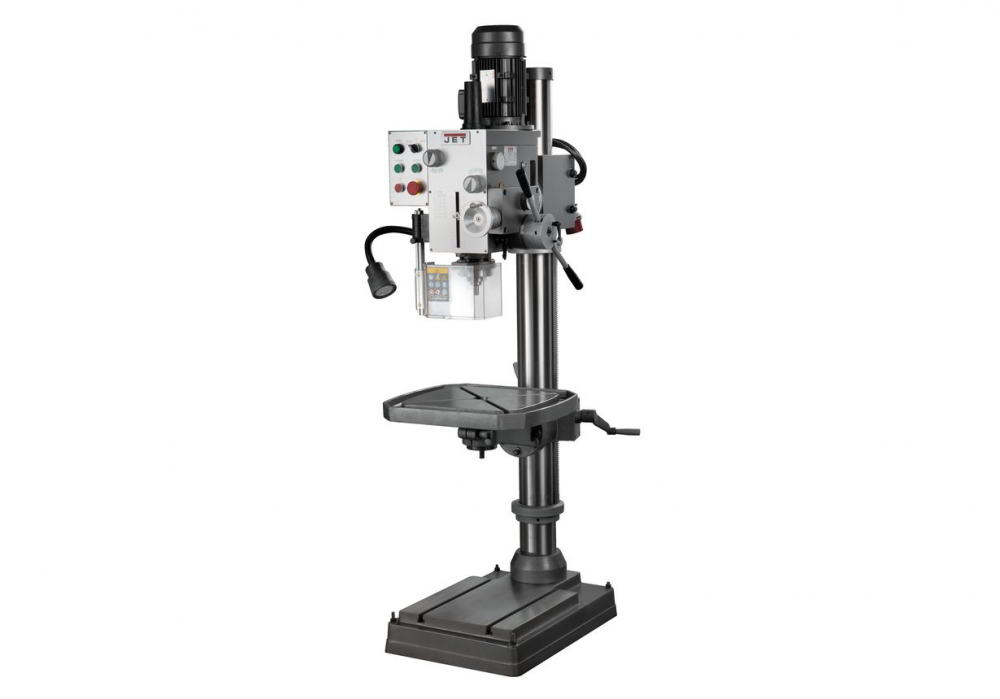

Редукторный сверлильный станок с автоматической подачей пиноли шпинделя JET JGHD-32PF

Артикул: 50000860T

Станок JET JGHD-32PF – эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.

Описание

Редукторный сверлильный станок JET JGHD-32PF способен сверлить отверстия диаметром до 32 мм, нарезать резьбы диаметром до M12, а также проводить рассверливание, развертывание, зенкование и зенкерование. Агрегат имеет шомпол, благодаря которому на нем также можно проводить небольшие фрезерные работы – для этого необходимо установить дополнительные крестовые тиски с продольным и поперечным ходом.

Данная модель входит в линейку станков индустриального класса. Возможности применения широки – от ремонтных работ в небольших мастерских и мелкосерийного производства в крупных цехах по металлообработке до установки на кораблях.

Станок собран из высококачественных комплектующих. Основание и рабочий стол изготовлены из серого чугуна. Колонна представляет собой трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

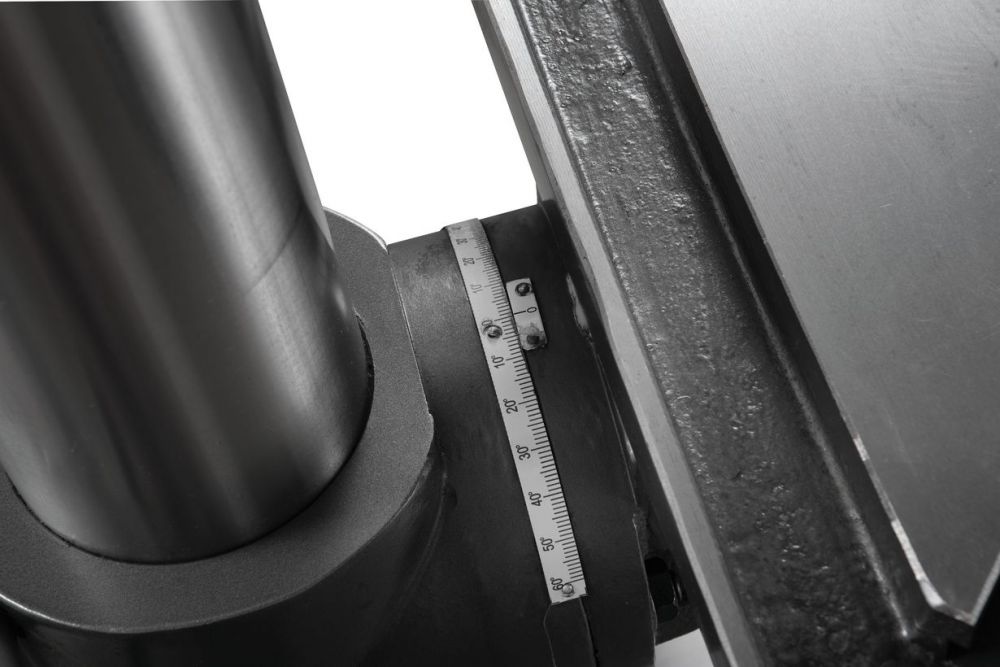

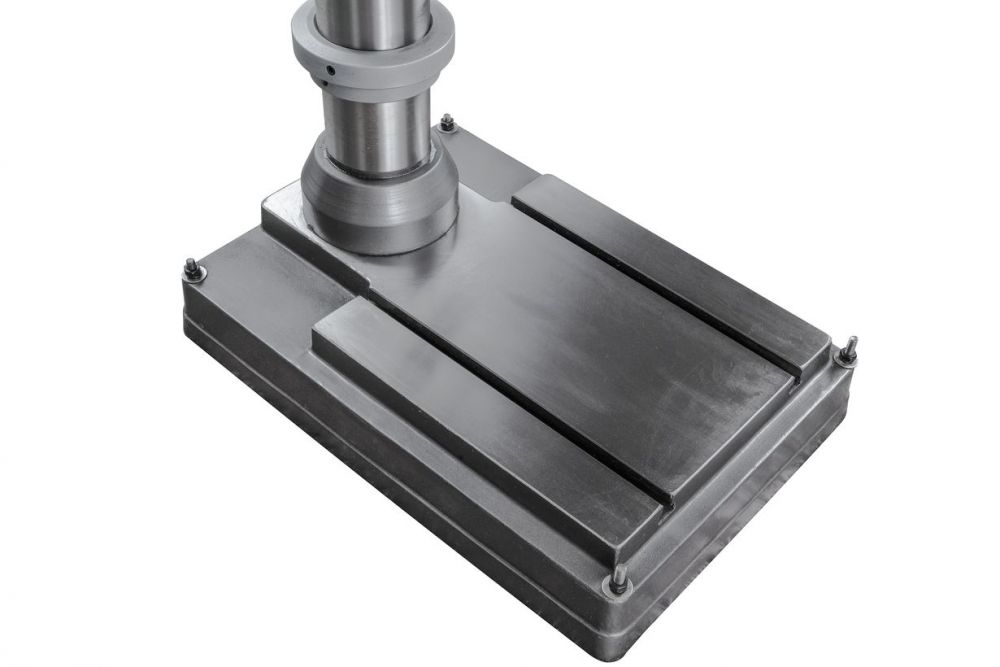

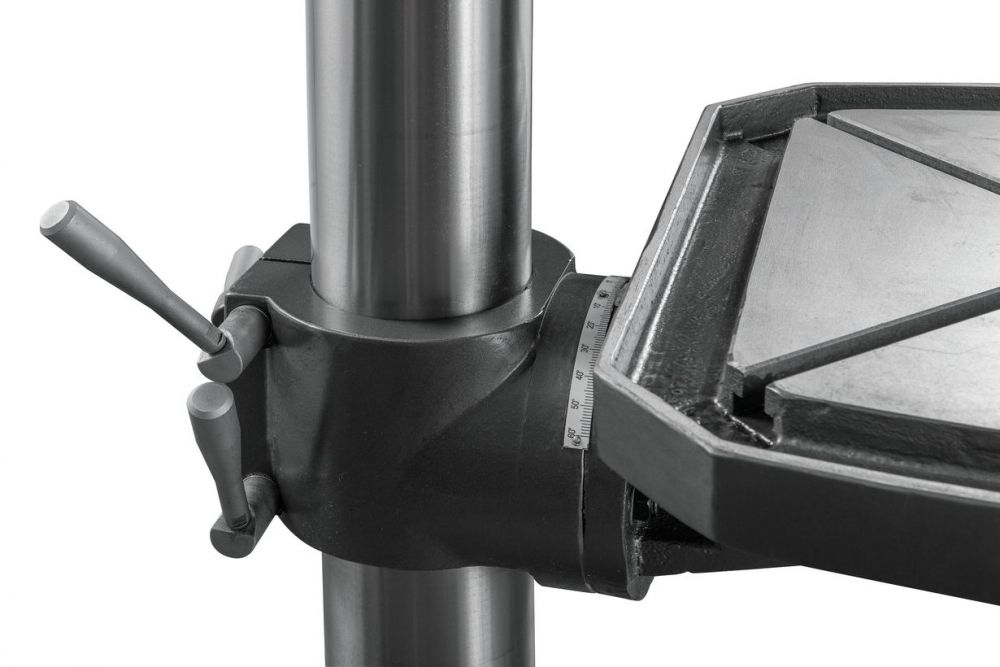

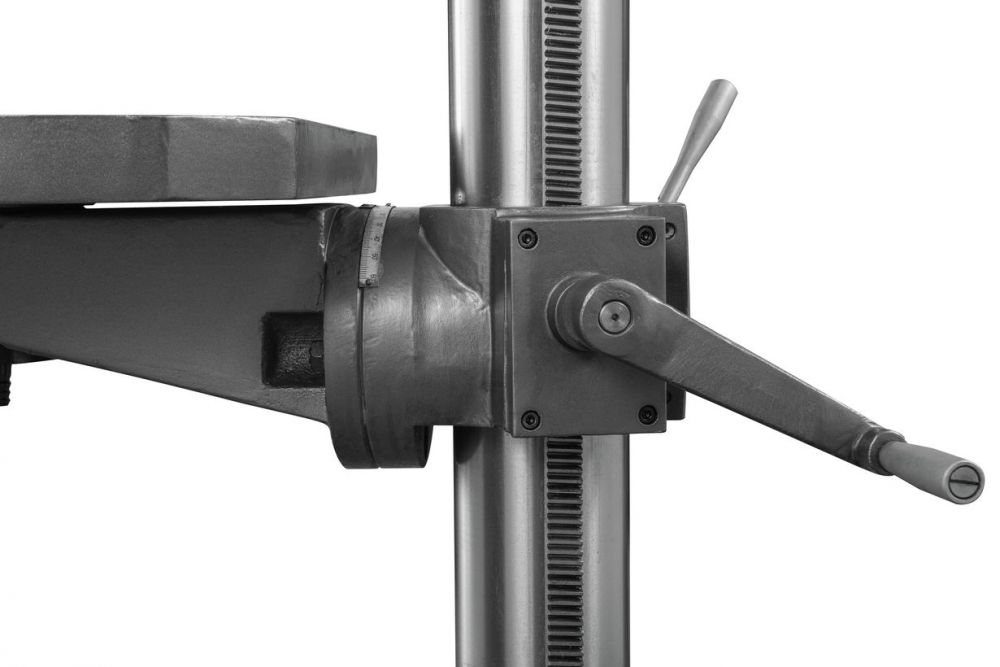

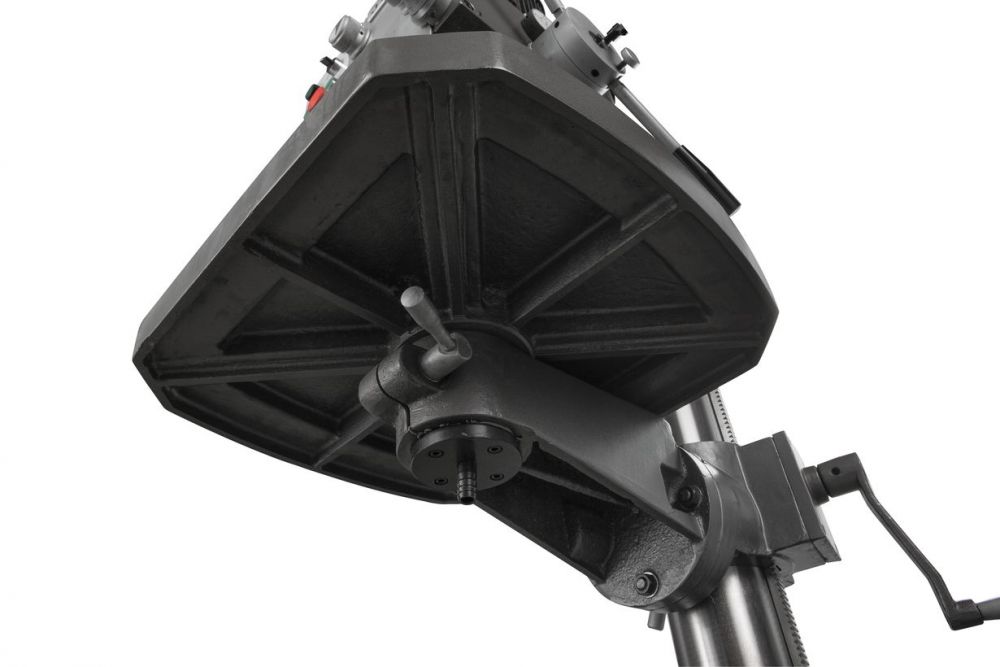

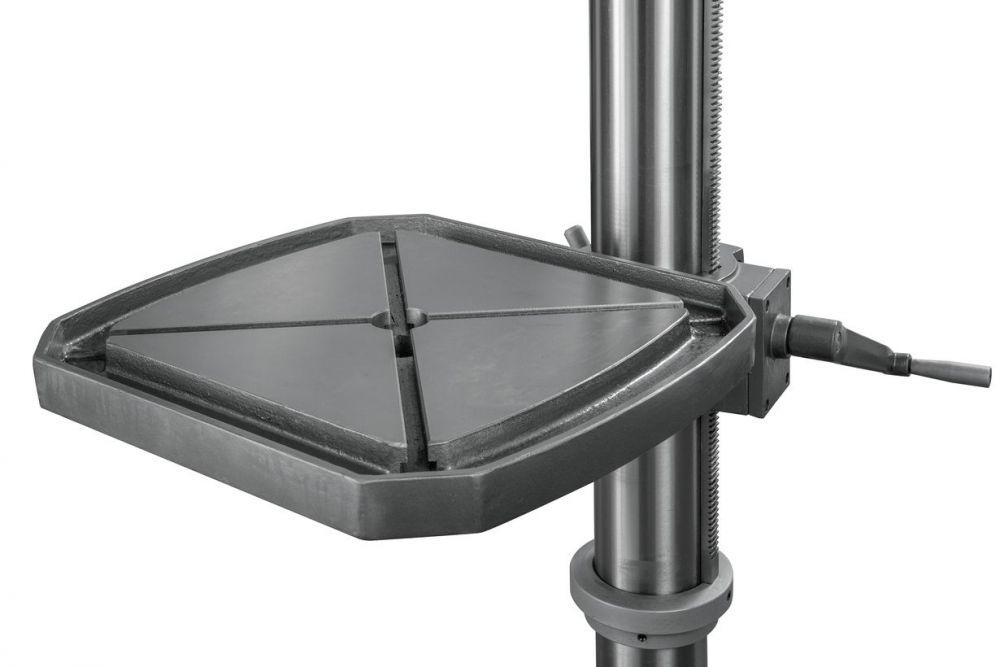

Основание имеет два Т-образных паза для крепления оснастки и работы с крупногабаритными изделиями. Обработка проходит на вращающемся столе с наклонным механизмом и возможностью вращения вокруг колонны. На нем также имеются пазы. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.

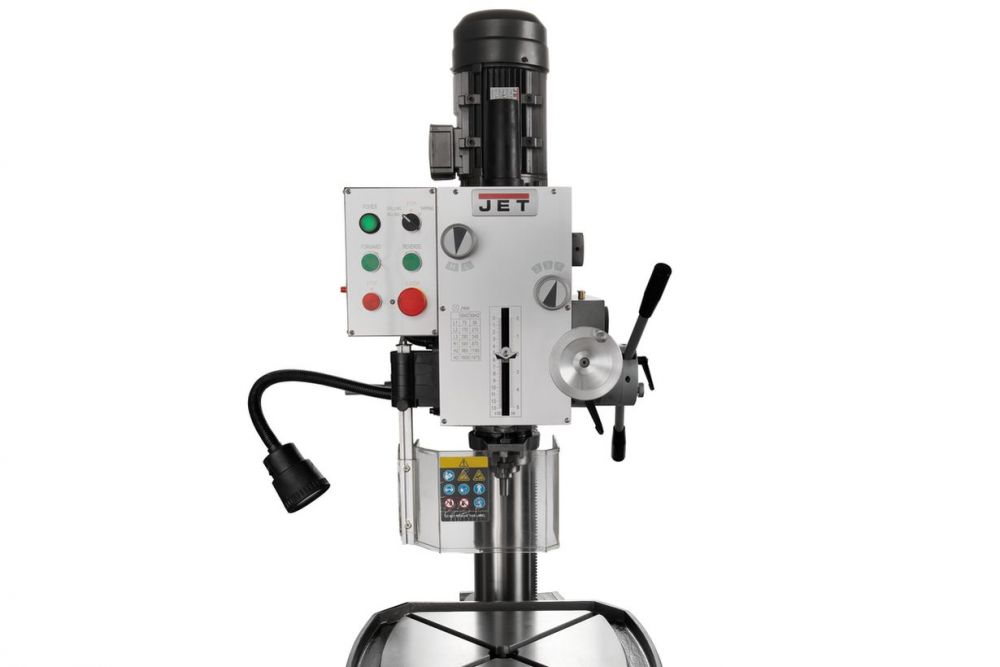

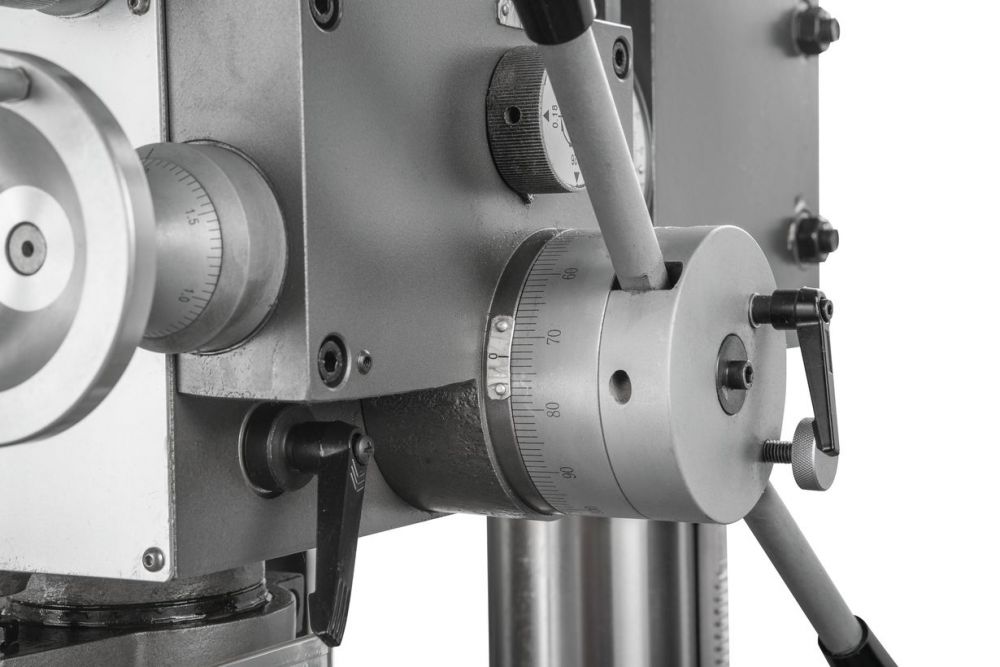

Сверлильная голова имеет механизмы, которые позволяют поднимать или опускать ее, поворачивать на угол до 90° и вращать вокруг колонны.

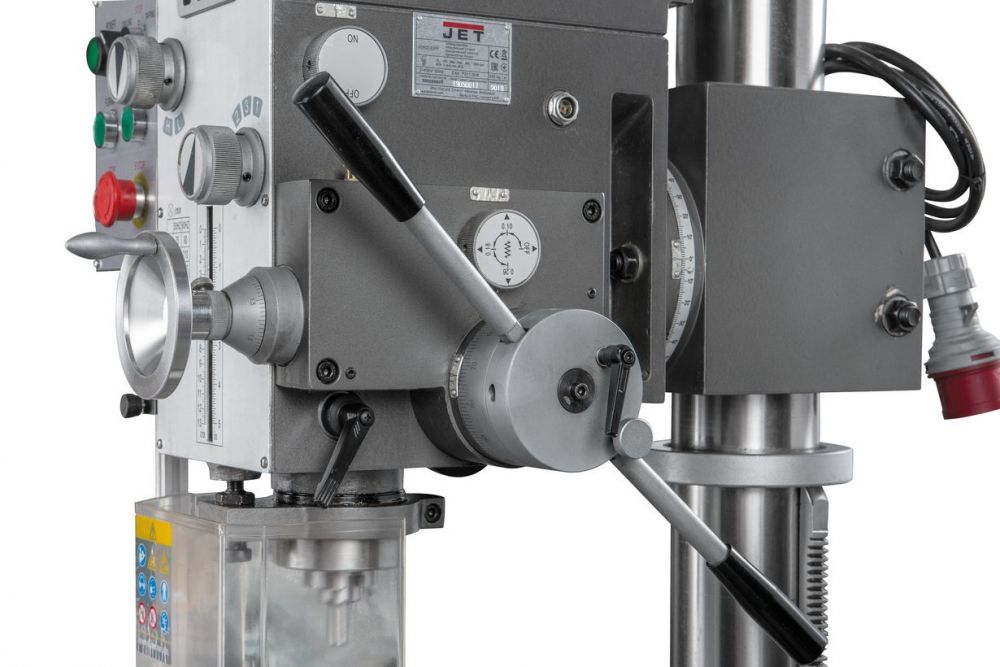

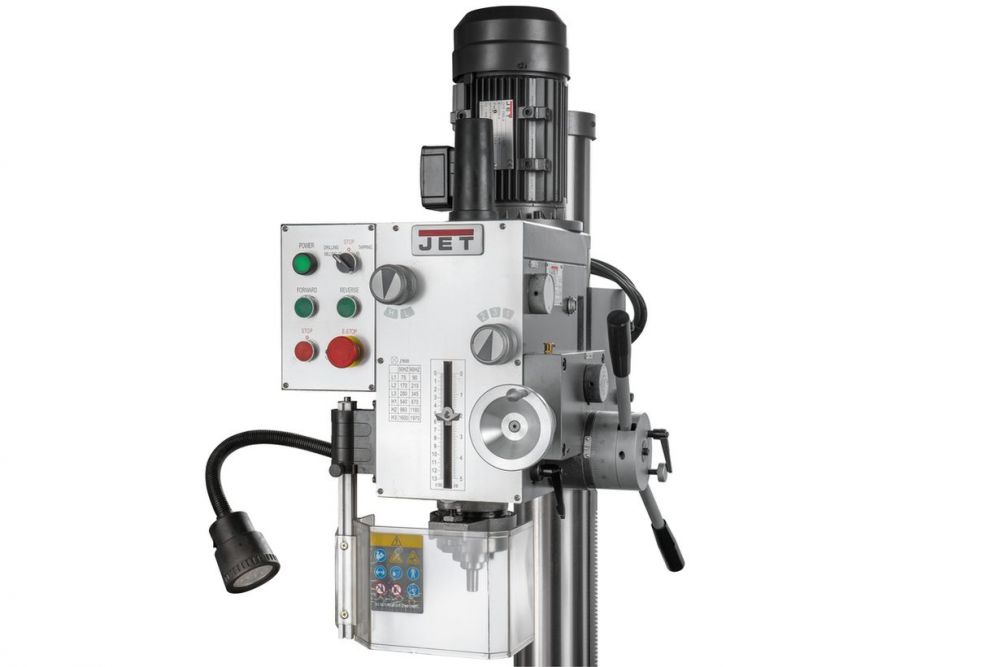

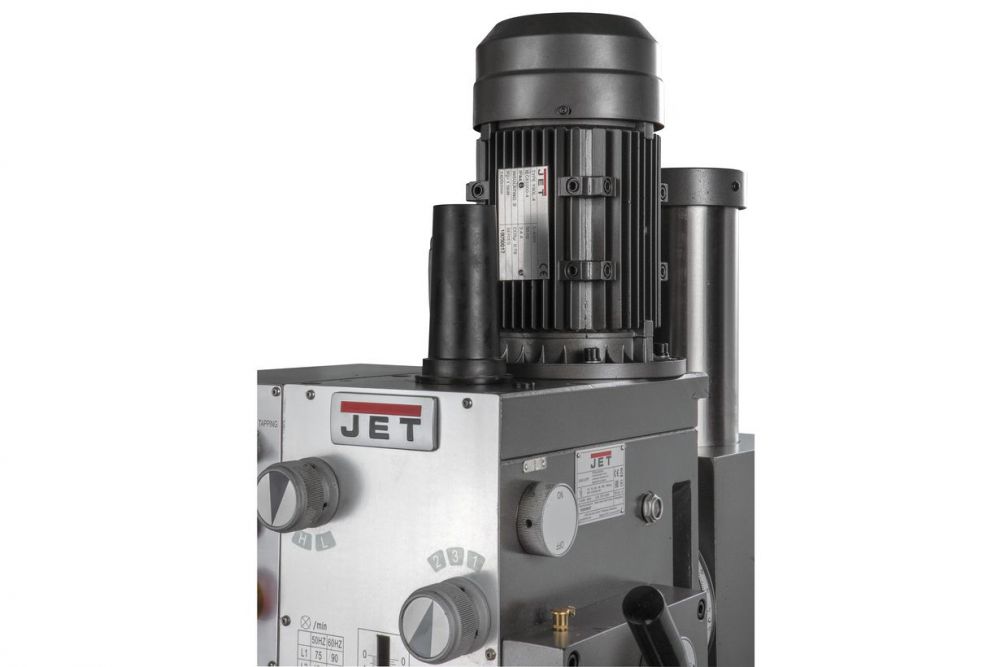

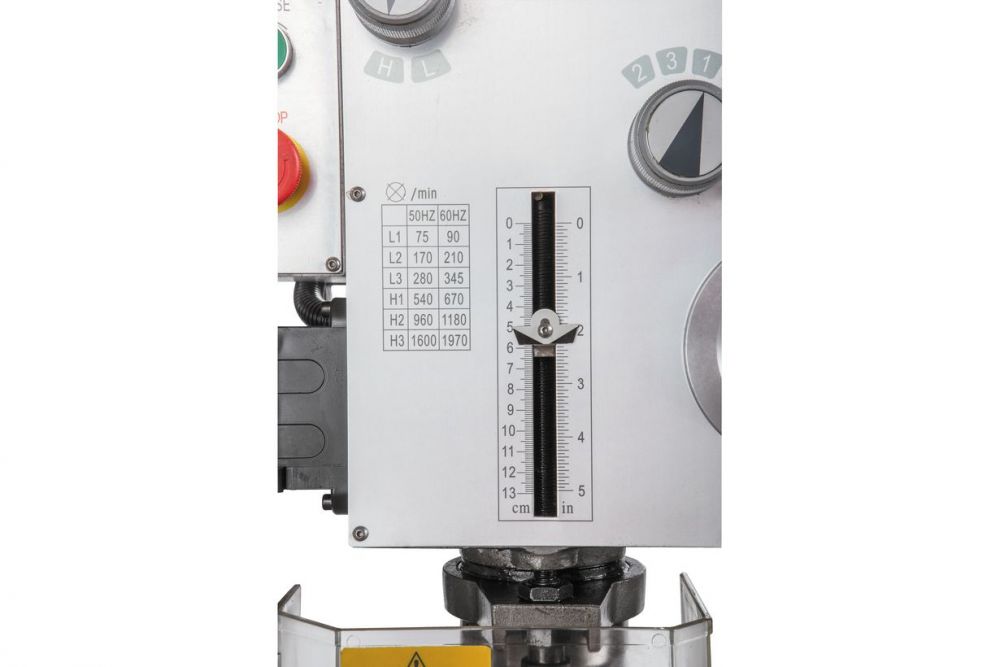

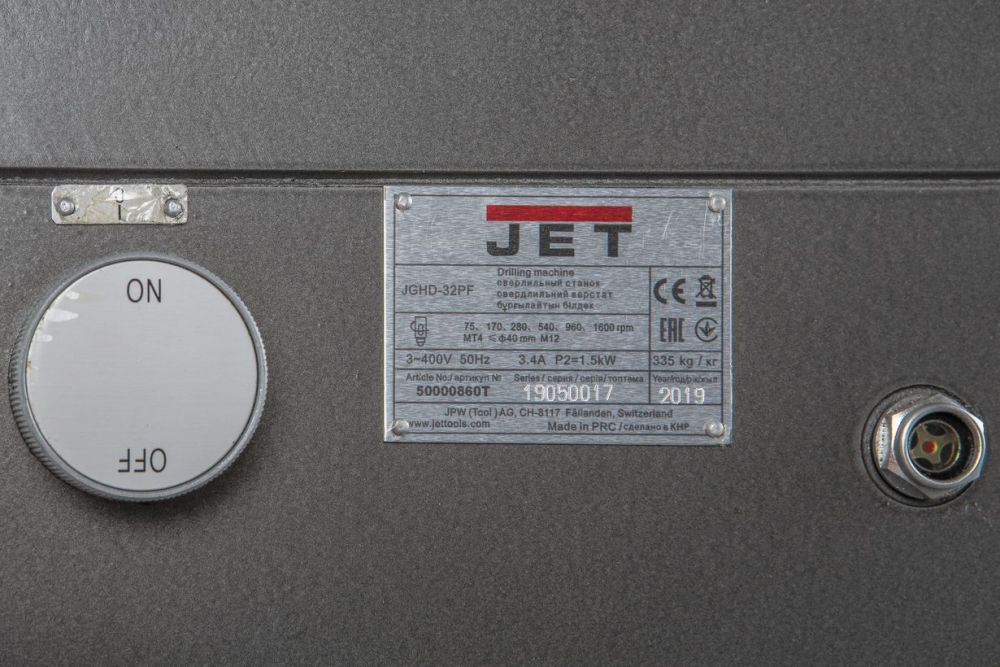

Станок оснащен двигателем мощностью 4 кВт и имеет 16 скоростей вращения шпинделя в диапазоне 25-2000 оборотов в минуту. Скорости переключаются с помощью рукояток на передней панели. При подключении к сети с напряжением 400 В и частотой 60 Гц станок работает на 20% мощнее.

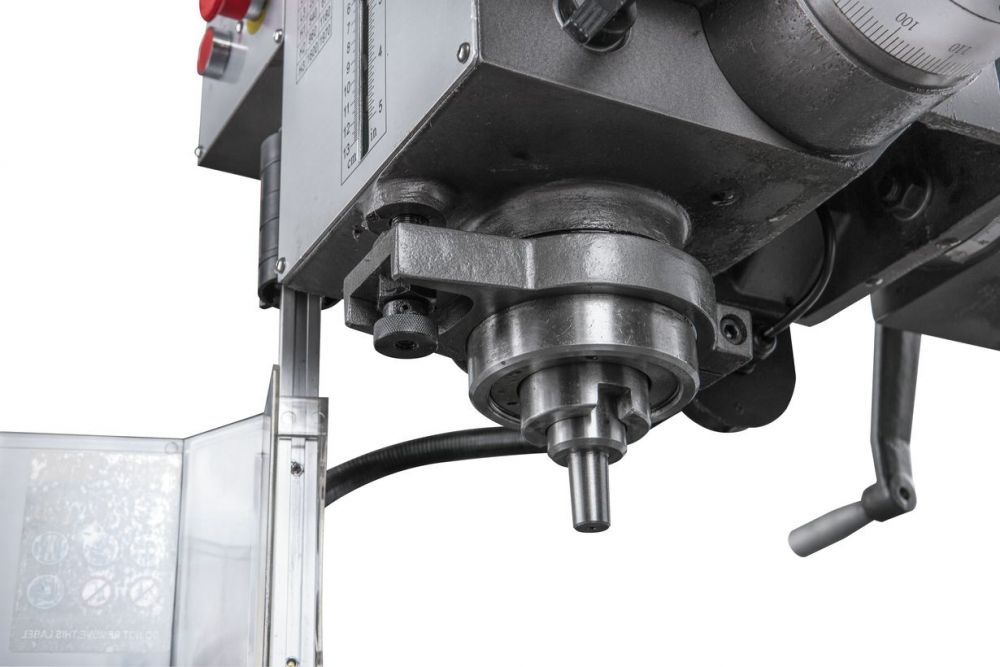

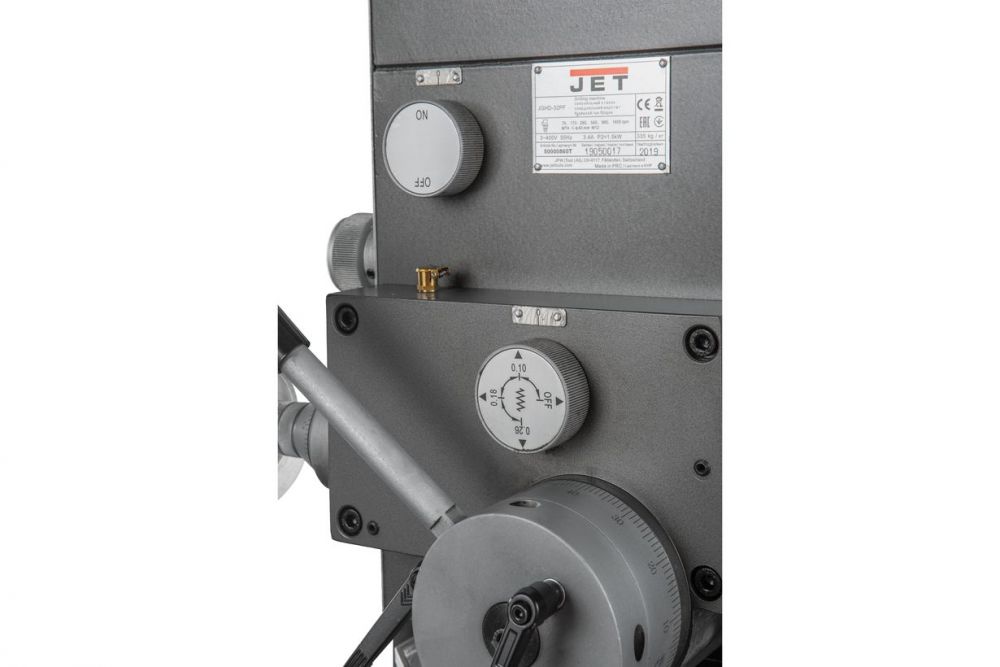

Имеется узел автоподачи пиноли со скоростью от 0,1 до 0,26 мм. Это позволяет сверлить отверстия с помощью инструментов из быстрорежущей стали или твердых сплавов. Также предусмотрен реверсивный режим, который включается при достижении необходимой глубины нарезания резьбы.

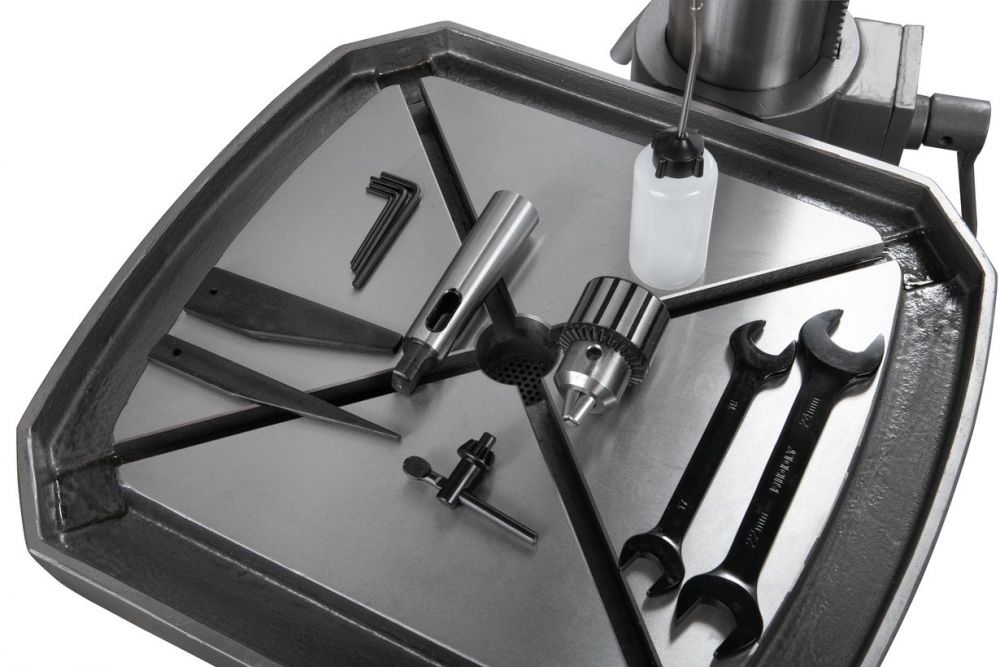

Комплектация

  • Шомпол М16 – 1шт.
  • Переходная втулка MT4/3 – 1шт.
  • Дорн МT4/В16 – 1шт.
  • Сверлильный патрон 1-13 мм/В16
  • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
  • Клин-выколотка – 2шт.
  • Рожковые ключи 22-24 и 17-19 – 2шт.
  • Набор шестигранных ключей
  • Масленка
  • Инструкция по эксплуатации

Технические характеристики

Максимальный диаметр сверления, мм Ø 32
Максимальный диаметр нарезаемой резьбы, мм М12
Конус шпинделя MT4
Расстояние от шпинделя до стойки, мм 297,5
Расстояние шпиндель-стол, мм 715
Расстояние шпиндель-основание, мм 1180
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Размер стола по оси X и Y, мм 500 x 460
Ширина Т-образного паза стола (расположение крестом), мм (2) 14х25
Размер основания, мм 650 x 450
Ширина Т-образного паза основания, мм (2) 14х25
Расстояние между Т-образными пазами, мм 230
Диаметр колонны, мм Ø115
Поворот шпиндельной бабки (влево, вправо), град 90
Количество автоматических подач по оси Z, шт 3
Мощность двигателя, кВт 1,5
Частота вращения шпинделя, об/мин 75/170/280/540/960/1600
Автоматическая подача пиноли, мм/об 0,1 / 0,18 / 0,26
Напряжение, В 400
Устройтво подачи СОЖ нет
Автоподача есть
Автореверс нет
Масса, кг 335
Длина в упаковке, см 73
Ширина в упаковке, см 76
Высота в упаковке, см 188,5
Масса в упаковке, кг 365

Характеристики

Основные характеристики

  • Конус шпинделя
    MT4
  • Частота вращения шпинделя, об/мн
    75/170/280/540/960/1600
  • Автоматическая подача пиноли, мм/об
    0,1 / 0,18 / 0,26
  • Напряжение, В
    400
  • Устройство подачи СОЖ
    нет
  • Автоподача
    есть
  • Автореверс
    нет
  • Ширина Т-образного паза основания, мм
    (2) 14х25
  • Поворот шпиндельной бабки (влево, вправо), °
    90
  • Количество автоматических подач по оси Z, шт.
    3
  • Мощность двигателя, кВт
    1,5
  • Диаметр колонны, мм
    115
  • Масса, кг
    35
  • Макс. Ø сверления, мм
    32
  • Расстояние шпиндель-стол, мм
    715
  • Расстояние шпиндель-основание, мм
    1180
  • Размер основания, мм
    650 x 450
  • Расстояние между Т-образными пазами, мм
    230
  • Максимальный диаметр нарезаемой резьбы
    М12
  • Расстояние от шпинделя до стойки, мм
    297,5
  • Диапазон поворота вертикальной головы (вправо/влево), °
    ±90
  • Размер стола по оси X и Y, мм
    500 x 460
  • Ширина Т-образного паза стола (расположение крестом), мм
    (2) 14х25
