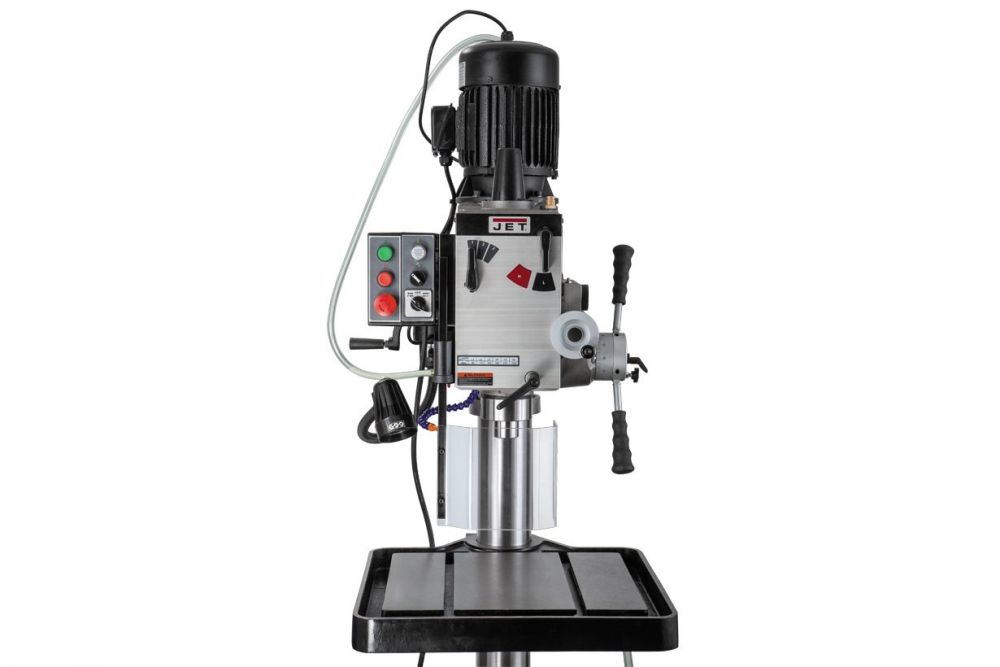

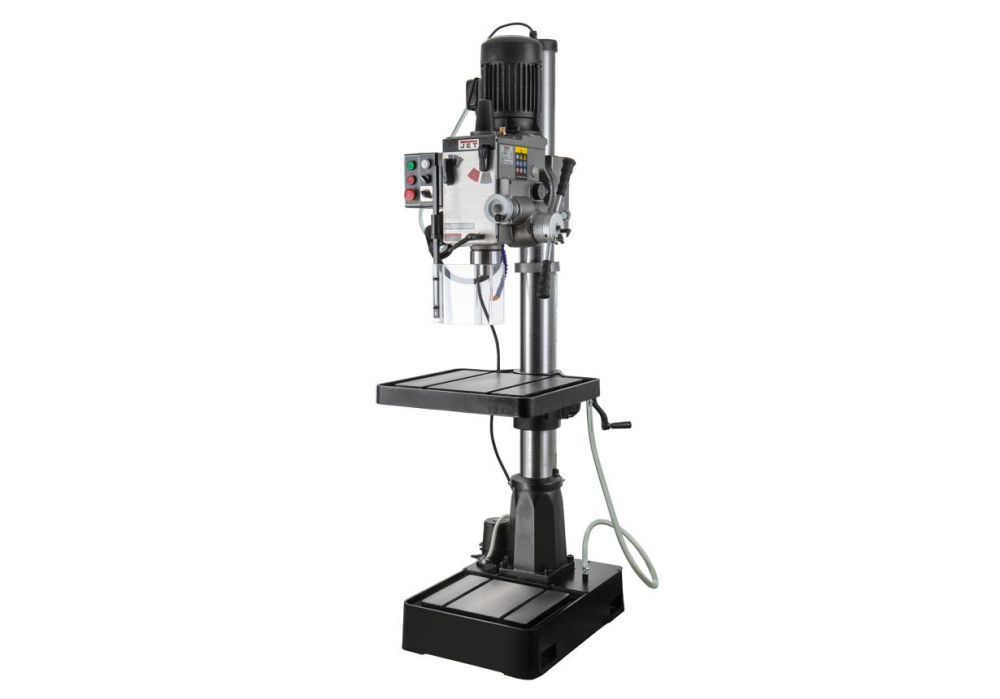

Редукторный сверлильный станок JET GHD-46PF
Артикул: 50000436T
Станок JET GHD-46PF – эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.
Описание
Редукторный сверлильный станок JET GHD-46PF способен сверлить отверстия диаметром до 40 мм, нарезать резьбы диаметром до M22 и выполнять фрезерование даже в крупных тяжелых заготовках. Данная модель входит в линейку станков индустриального класса. Возможности применения широки – от ремонтных работ в небольших мастерских до серийного производства на крупных предприятиях.

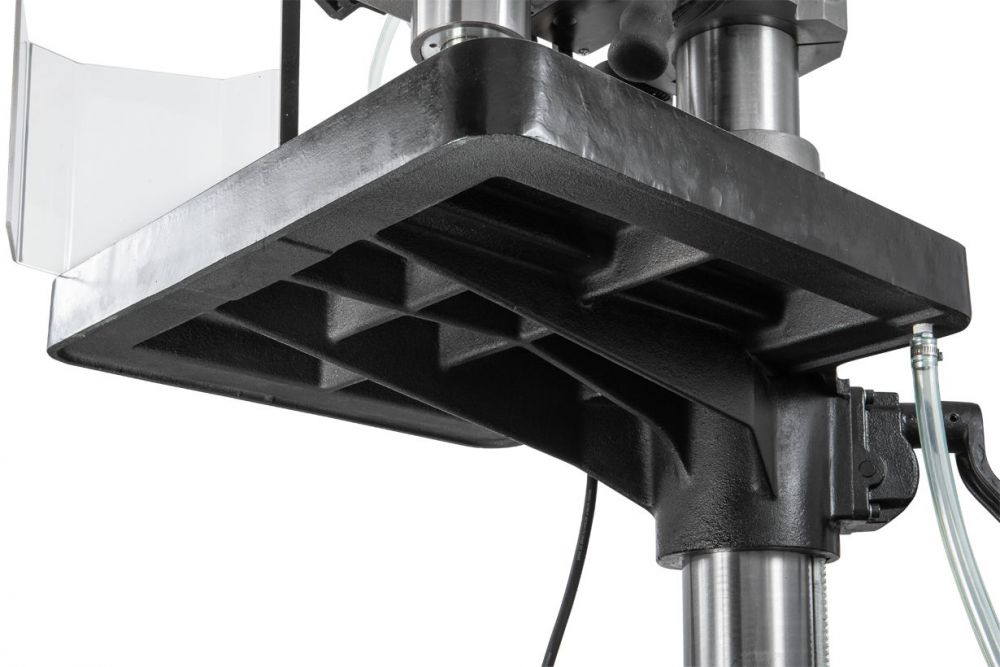

Станок собран из высококачественных комплектующих. Основание и рабочий стол изготовлены из серого чугуна. Колонна представляет собой трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

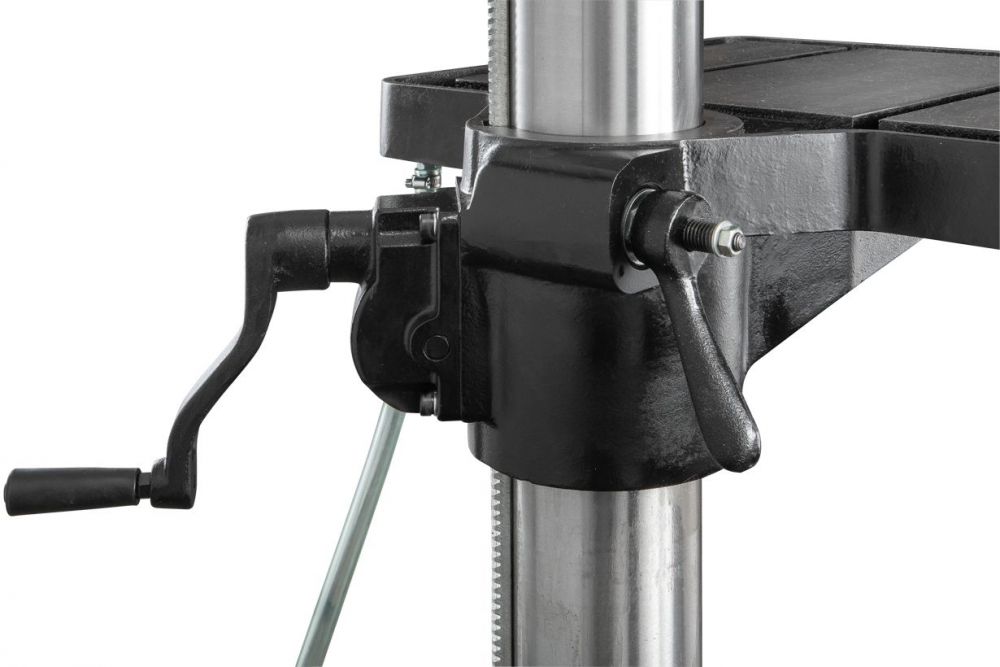

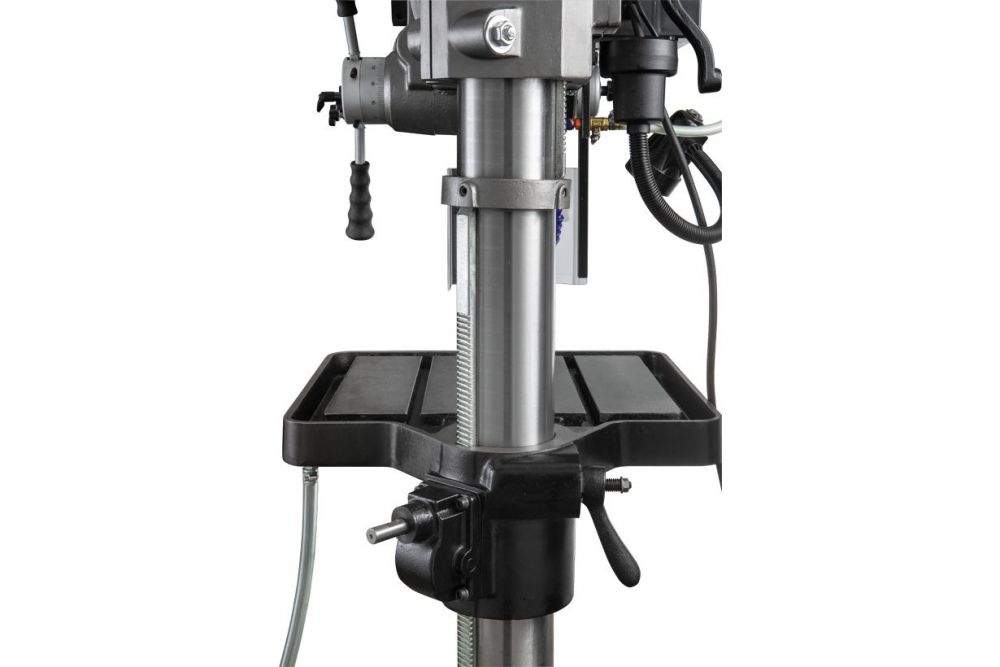

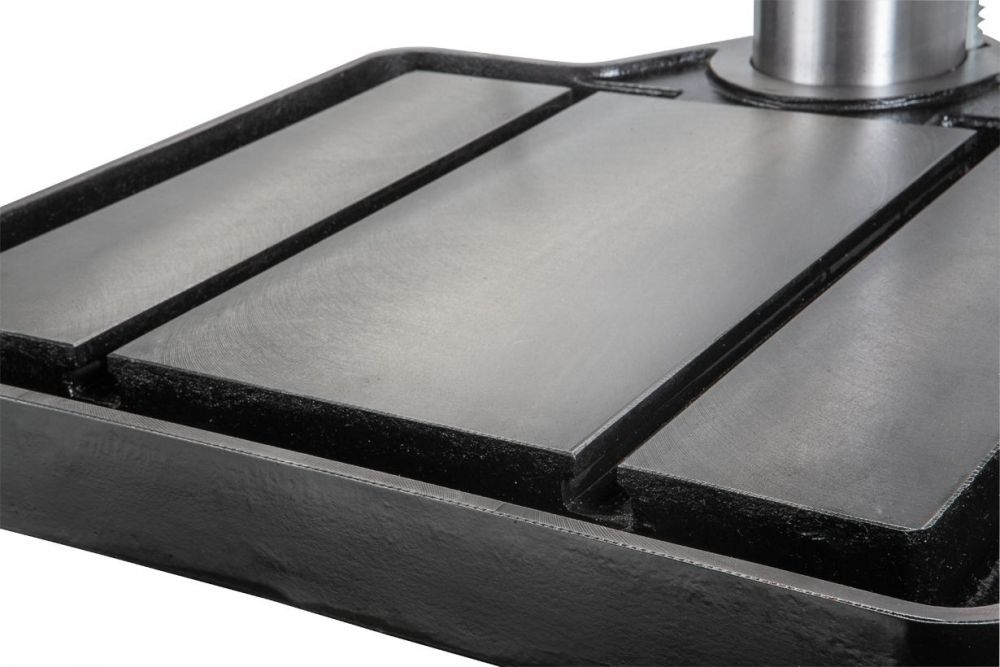

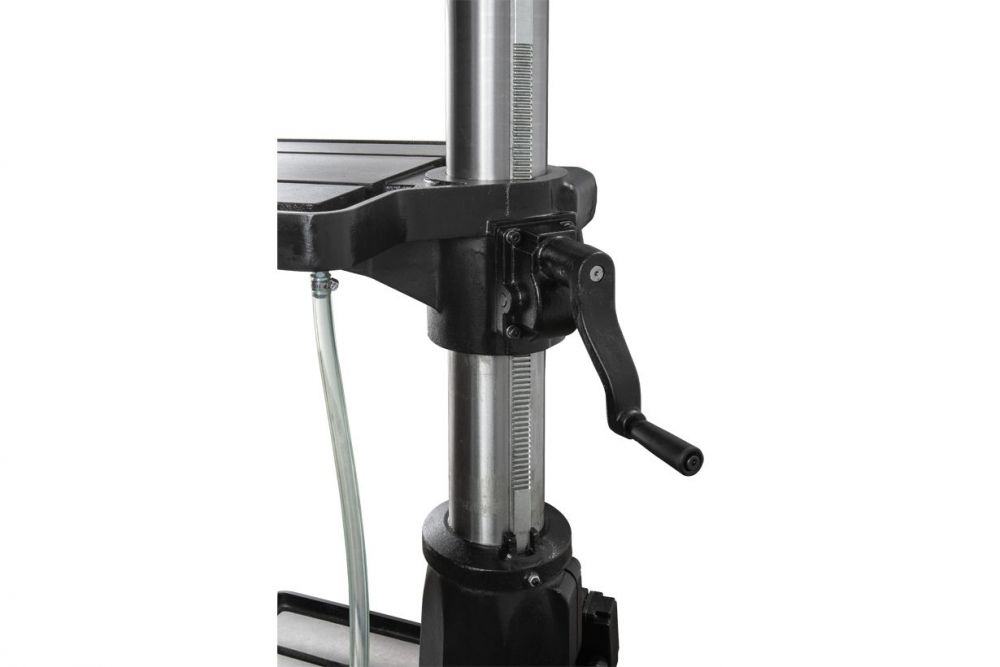

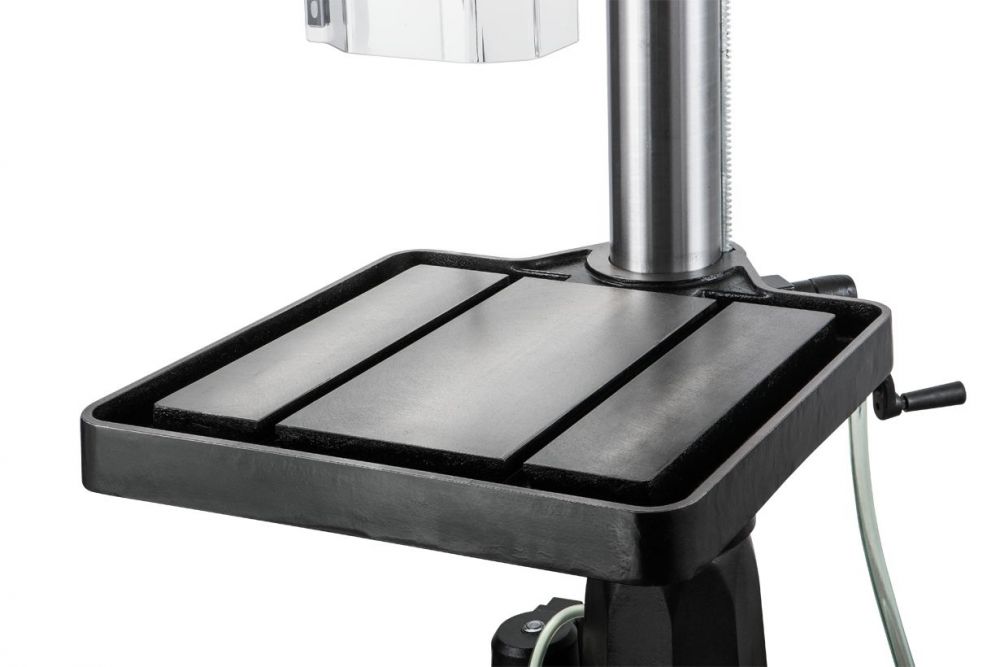

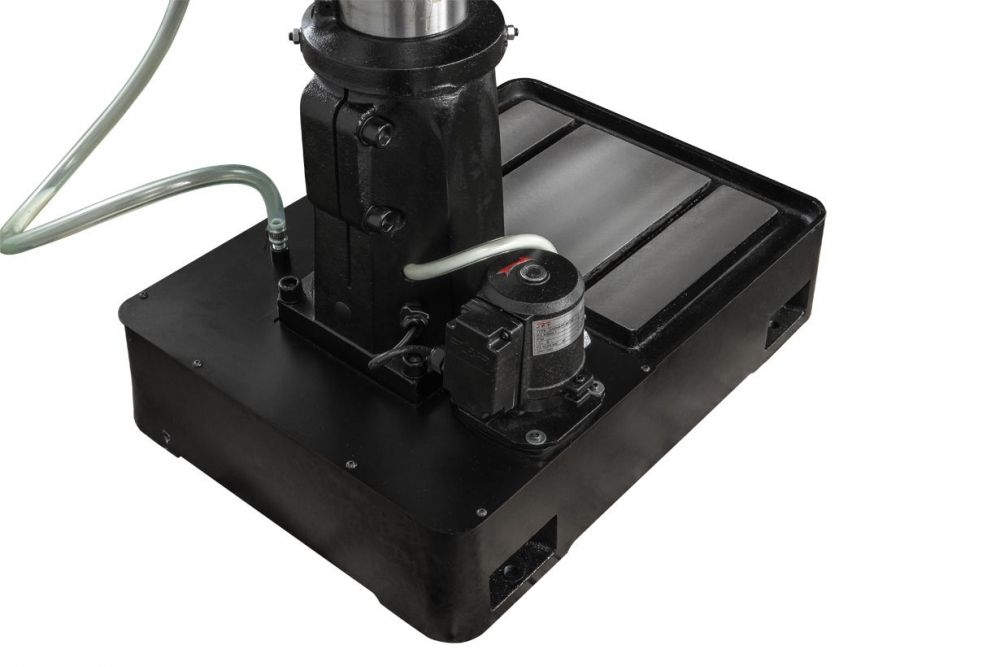

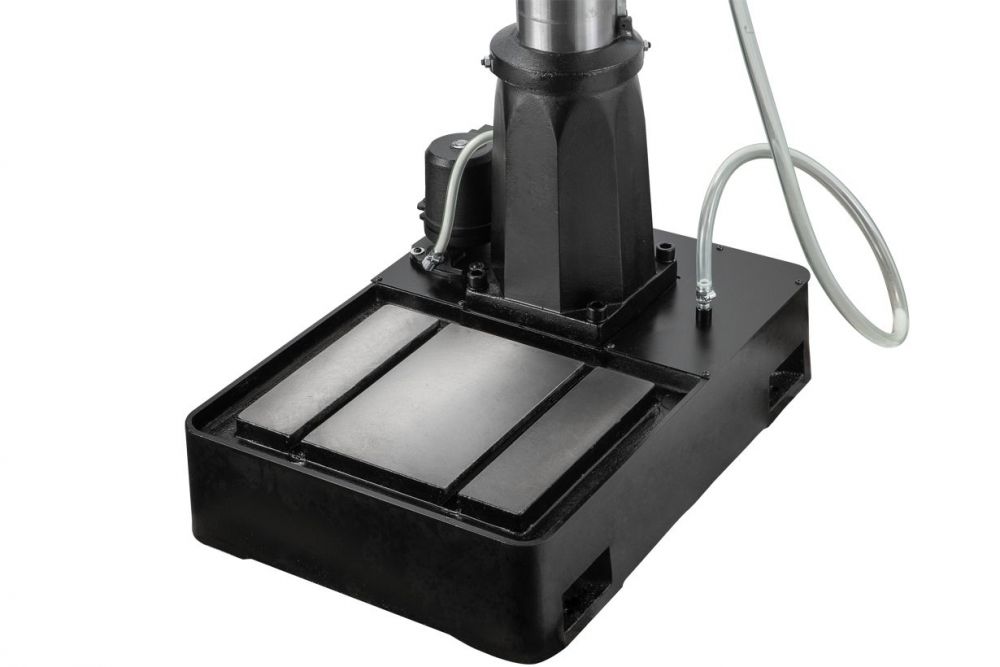

В основании имеются емкость и помпа для СОЖ, а также два Т-образных паза для крепления крупногабаритных и тяжелых изделий. Обработка проходит на столе с пазами, подъемным зубчато-реечным механизмом и отверстием для слива СОЖ.

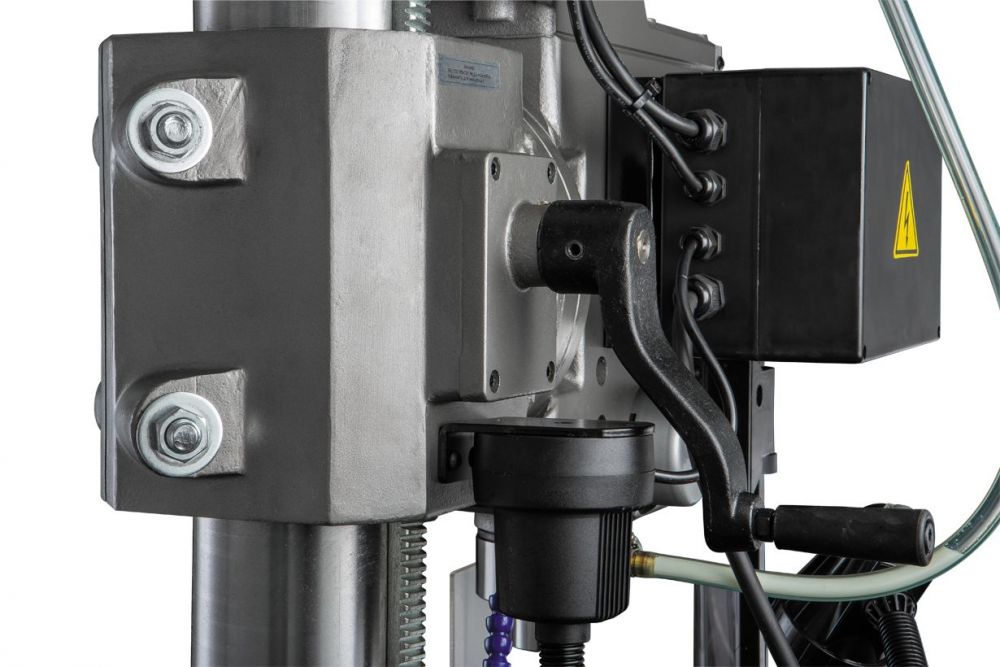

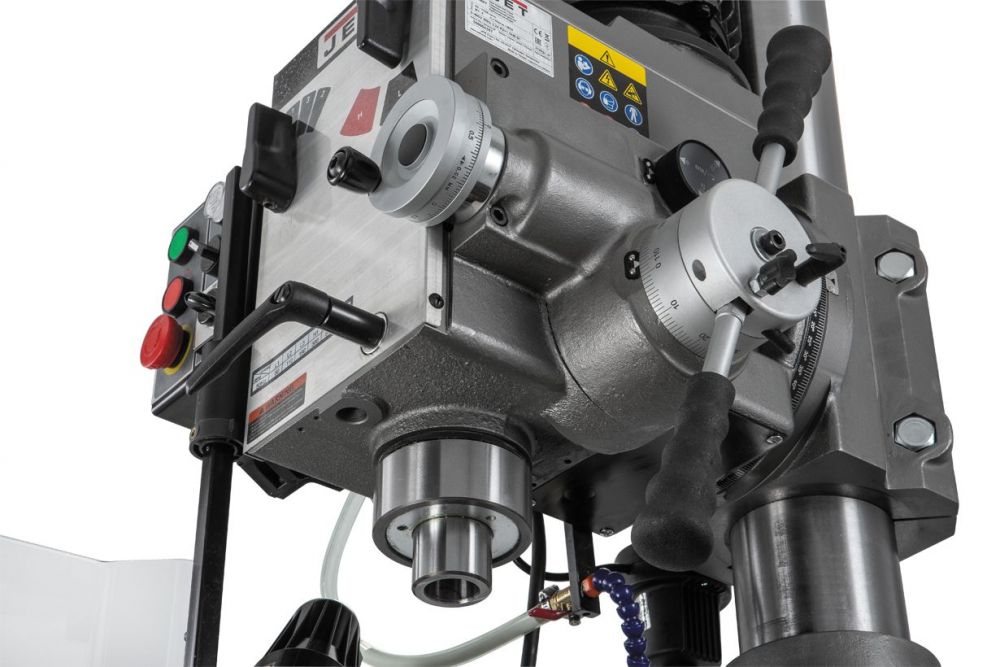

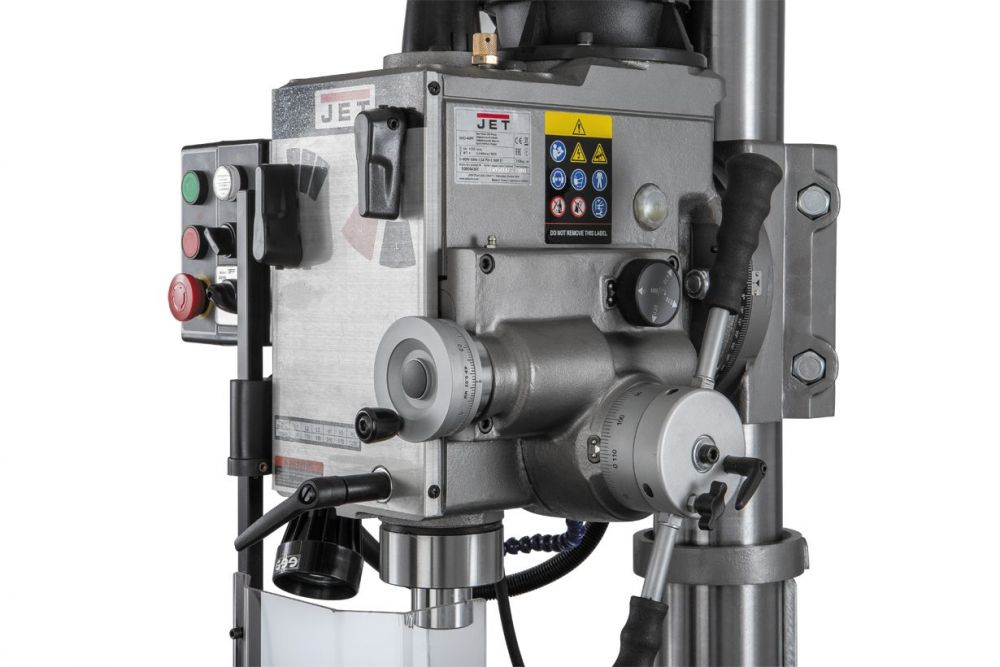

Сверлильная голова снабжена подъемным механизмом, способна вращаться на 360°, а также поворачиваться на 30° вправо и 90° влево. Это позволяет обрабатывать труднодоступные места на заготовке.

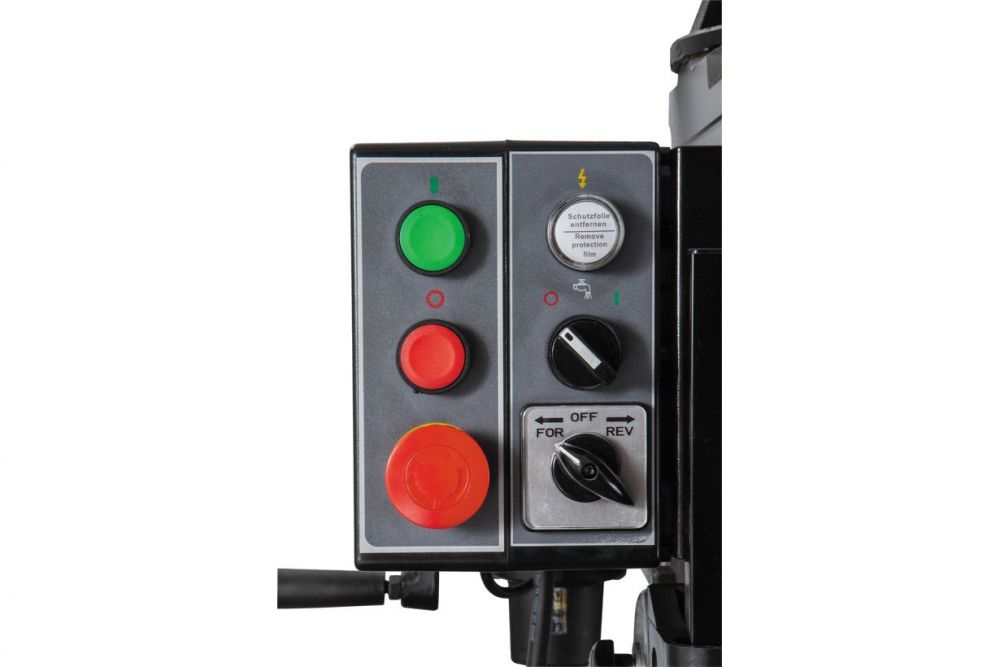

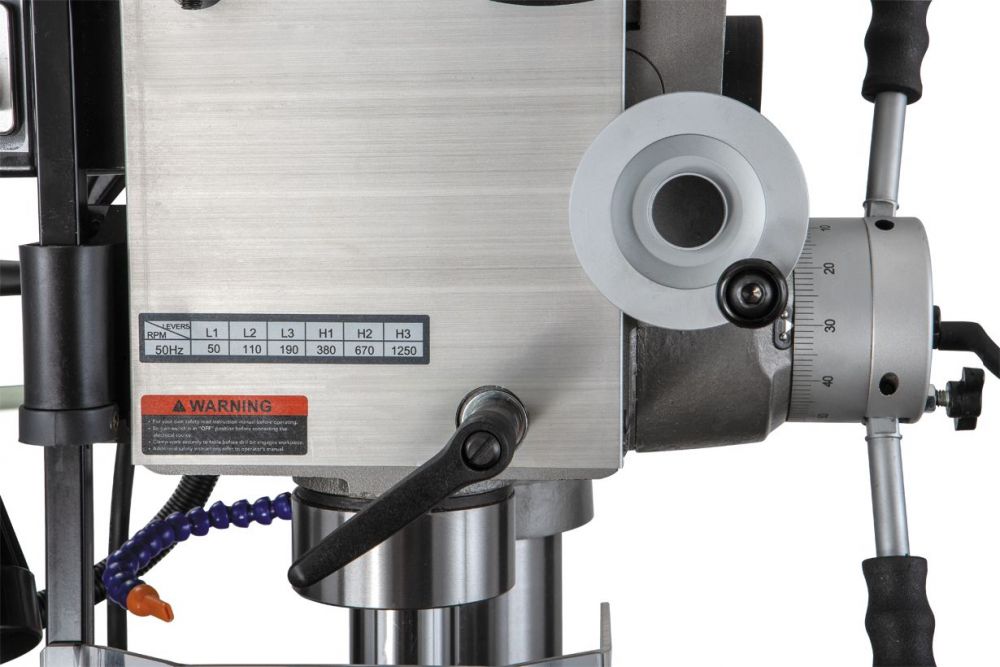

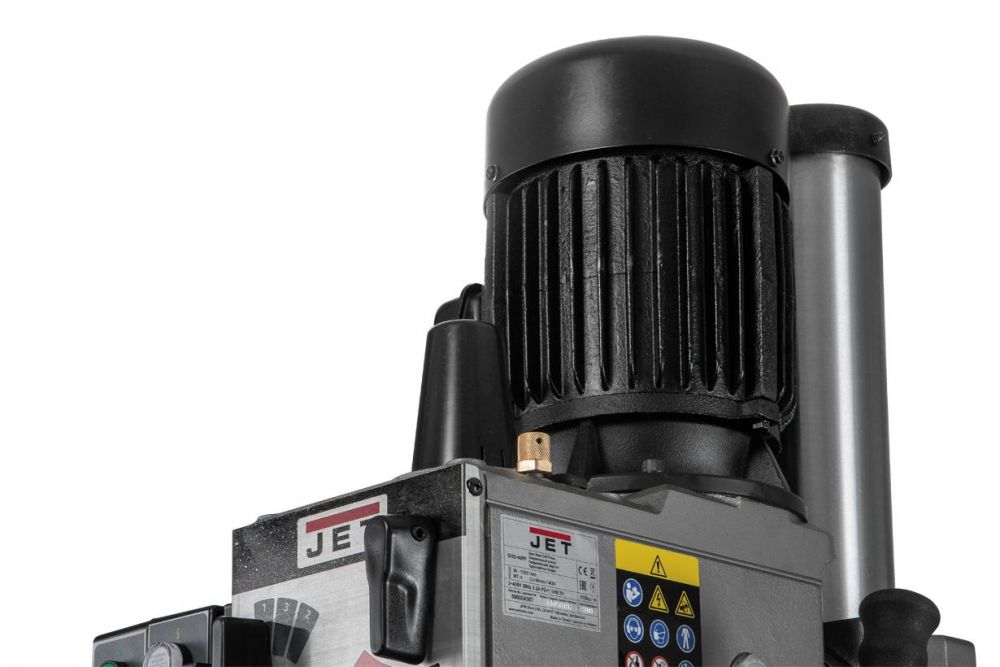

Станок оснащен двигателем мощностью 1100 Вт и имеет шесть скоростей вращения шпинделя в диапазоне 50-1250 оборотов в минуту. Скорости переключаются с помощью рукояток на панели управления. Предусмотрена функция автоподачи пиноли с автоматическим возвратом.
Особенности
- Аналог станка 2Т140
- Сверлильный станок для тяжелых работ с возможностью фрезерования и резьбонарезания

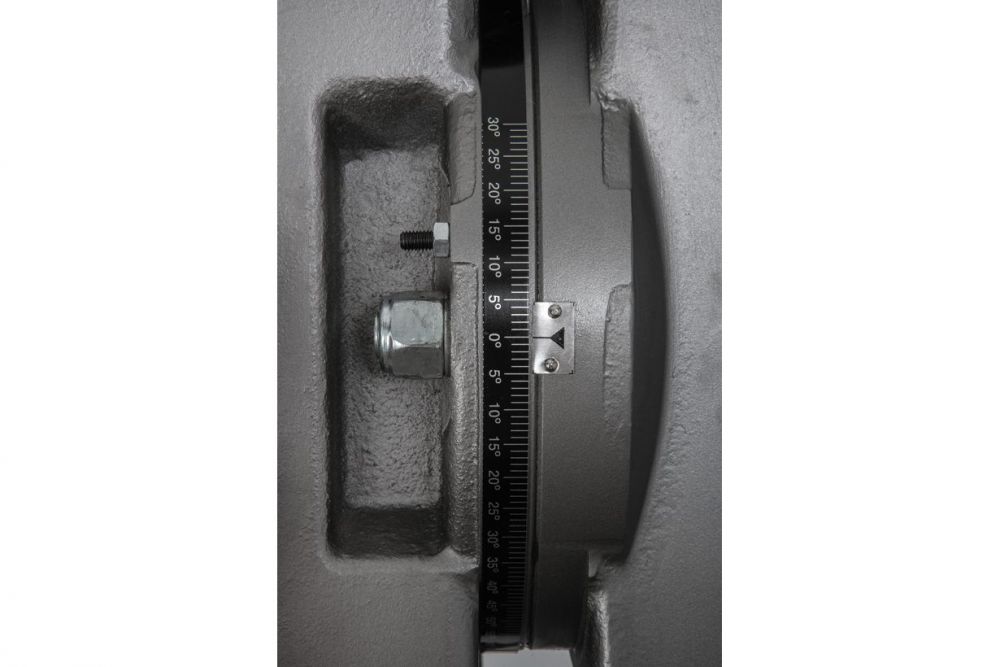

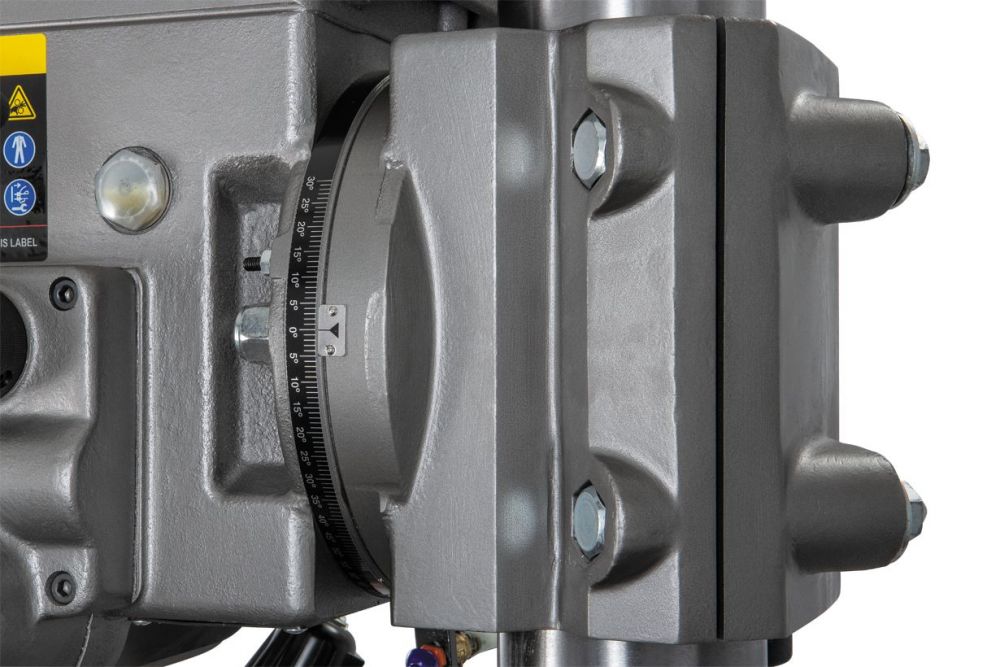

- Наклон сверлильной головы влево/вправо
- Перемещение сверлильной головы по стойке для удобства работы
- Автоматический возврат пиноли шпинделя при автоподаче

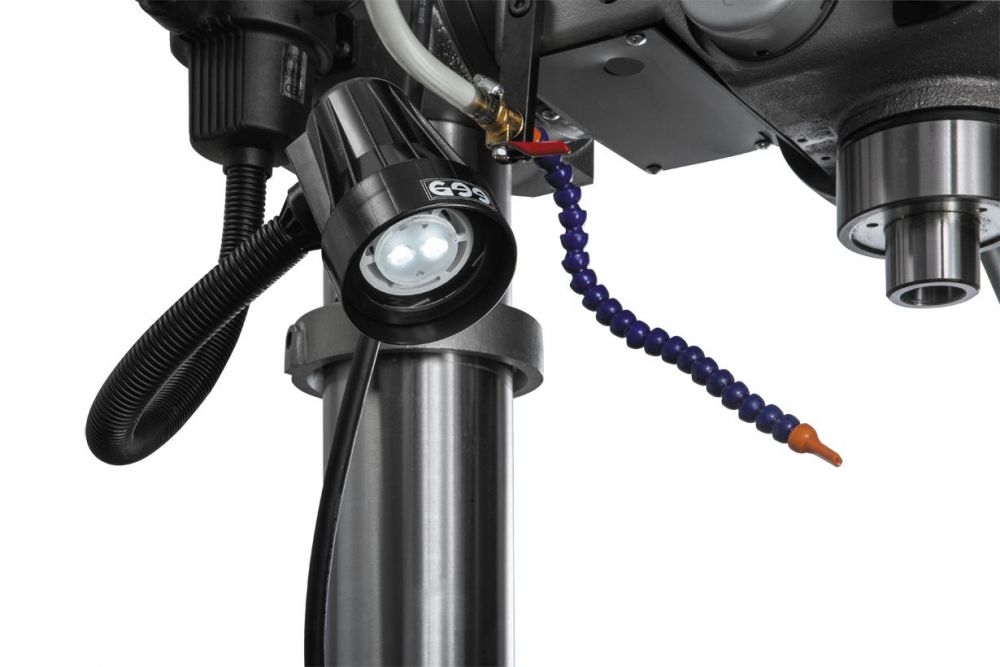

- Система подвода СОЖ встроена в основание

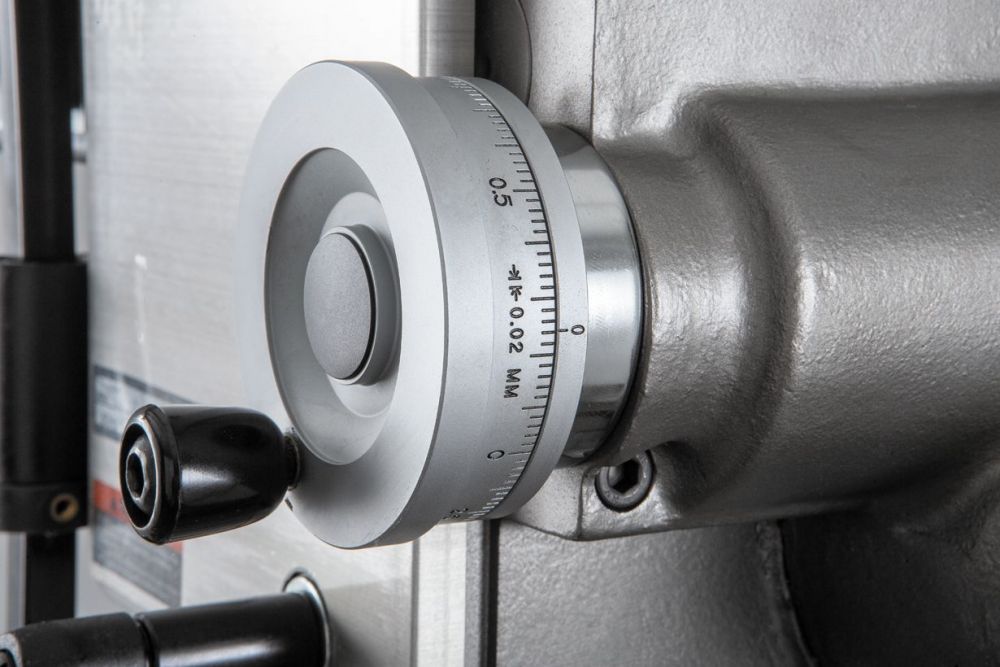

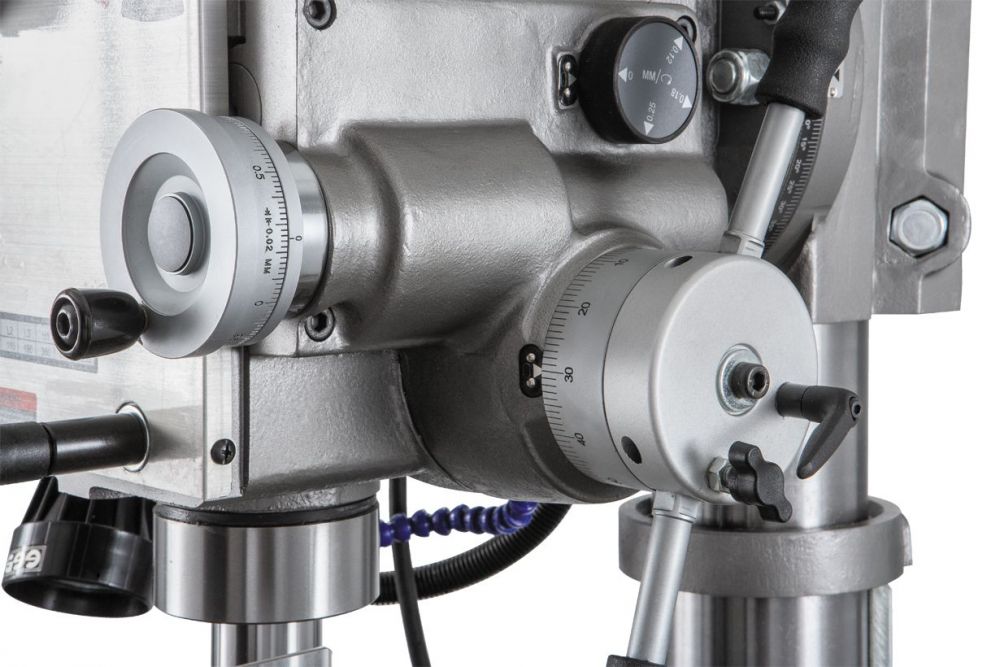

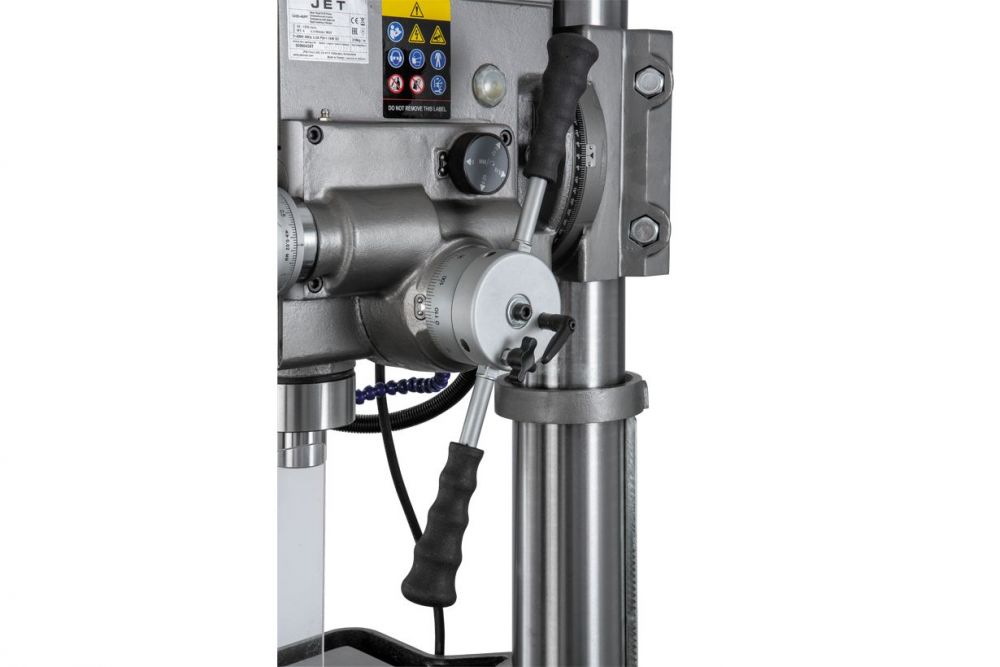

- Микроподача шпинделя обеспечивает точность работы
- Масляная ванна редуктора обеспечивает максимальную эффективность, плавный ход работы и продолжительный срок службы
- Конические роликовые подшипники шпинделя подходят для тяжёлого режима работы
- Ограничитель хода шпинделя предохраняет коробку передач от повреждения
Комплектация
- Защитный экран
- Оправка сверлильного патрона МK-4/B16
- Система подвода СОЖ
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 40 |
| Макс. диаметр резьбы сталь | М22 |
| Максимальный диаметр сверления с автоподачей, сталь, мм | 25 |
| Частота вращения шпинделя, об/мин | 50 - 1250 |
| Количество скоростей шпинделя | 6 |
| Тип привода | Коробка скоростей |
| Конус шпинделя | МК-4 |
| Расстояние шпиндель-стол, мм | 690 |
| Расстояние шпиндель-основание, мм | 1469 |
| Вылет шпинделя, мм | 260 |
| Ход пиноли шпинделя, мм | 130 |
| Ход пиноли шпинделя (автоподача), мм | 107 |
| Диаметр пиноли, мм | 75 |

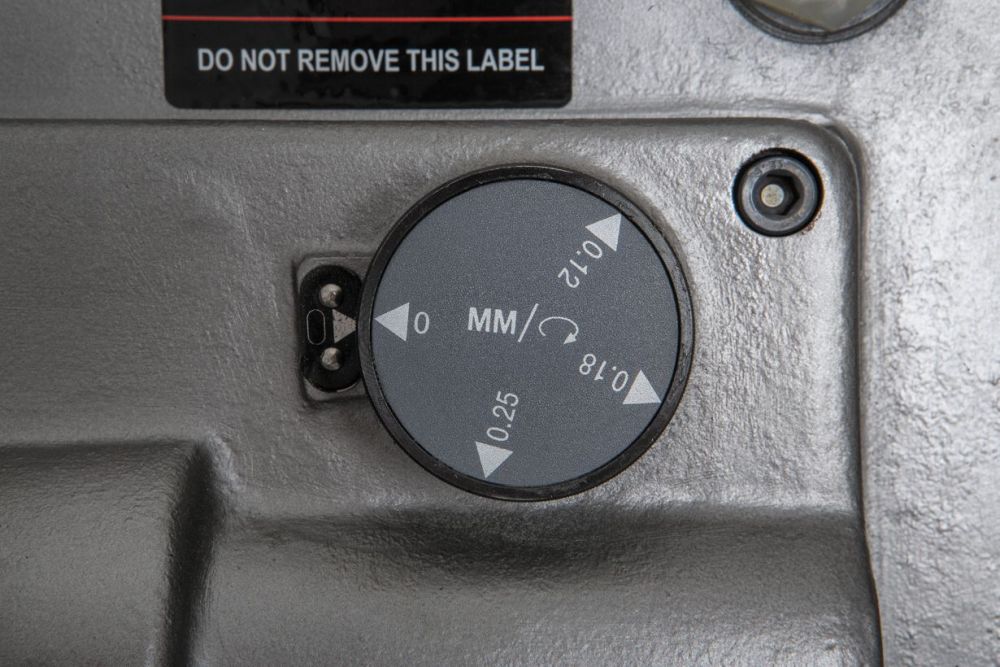

| Диапазон автоматической подачи, мм/об | 0,12/ 0,18/ 0,25 |
| Количество автоматических подач, шт | 3 |
| Наклон головы | -90/+30 |
| Диаметр стойки, мм | 115 |
| Размер стола, мм | 555 x 495 |
| Размер Т-образного паза стола, мм | 17 |
| Количество Т-образных пазов стола, шт | 2 |
| Размер основания, мм | 680 x 480 |
| Размер Т-образного паза основания, мм | 16 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 1,1 |
| Потребляемая мощность, кВт (S6 40%) | 2,1 |
| Тип двигателя | Асинхронный |
| Мощность насоса СОЖ, кВт | 0,085 |
| Устройтво подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | нет |
| Длина, мм | 914 |
| Ширина, мм | 762 |
| Высота, мм | 2083 |
| Масса, кг | 310 |
| Длина в упаковке, см | 93,98 |
| Ширина в упаковке, см | 76,2 |
| Высота в упаковке, см | 210,82 |
| Масса в упаковке, кг | 340 |
Характеристики
Основные характеристики
-
Конус шпинделяМК-4
-
Максимальный диаметр сверления сталь, мм40
-
Макс. диаметр резьбы стальМ22
-
Количество скоростей шпинделя6
-
Тип приводаКоробка скоростей
-
Тип двигателяАсинхронный
-
Размер стола, мм555 x 4951
-
Вылет шпинделя, мм260
-
Диаметр стойки, мм115
-
Размер Т-образного паза стола, мм17
-
Количество Т-образных пазов стола, шт.2
-
Потребляемая мощность (S6 40%), кВт2,1
-
Автореверснет
-
Автоподачаесть
-
Устройство подачи СОЖда
-
Расстояние шпиндель-стол, мм690
-
Расстояние шпиндель-основание, мм1469
-
Размер основания, мм680 x 480
-
Масса, кг310
-
Мощность двигателя, кВт1,1
-
Частота вращения шпинделя, об/мн50 - 1250
-
Автоматическая подача пиноли, мм/об0,12/ 0,18/ 0,25
-
Размеры станка (Д x Ш x В), мм914 x 762 x 2083
-
Напряжение, В400
-
Ход пиноли шпинделя, мм130
-
Максимальный диаметр сверления с автоподачей, сталь, мм25
-
Ход пиноли шпинделя (автоподача), мм107
-
Диаметр пиноли, мм75
-
Количество автоматических подач, шт.3
-
Наклон головы, °-90/+30
-
Количество Т-образных пазов основания, шт.2
-
Размер Т-образного паза основания, мм16
-
Мощность насоса СОЖ, кВт0,085
