Редукторный сверлильный станок JET GHD-35PFA

Артикул: 50000965T

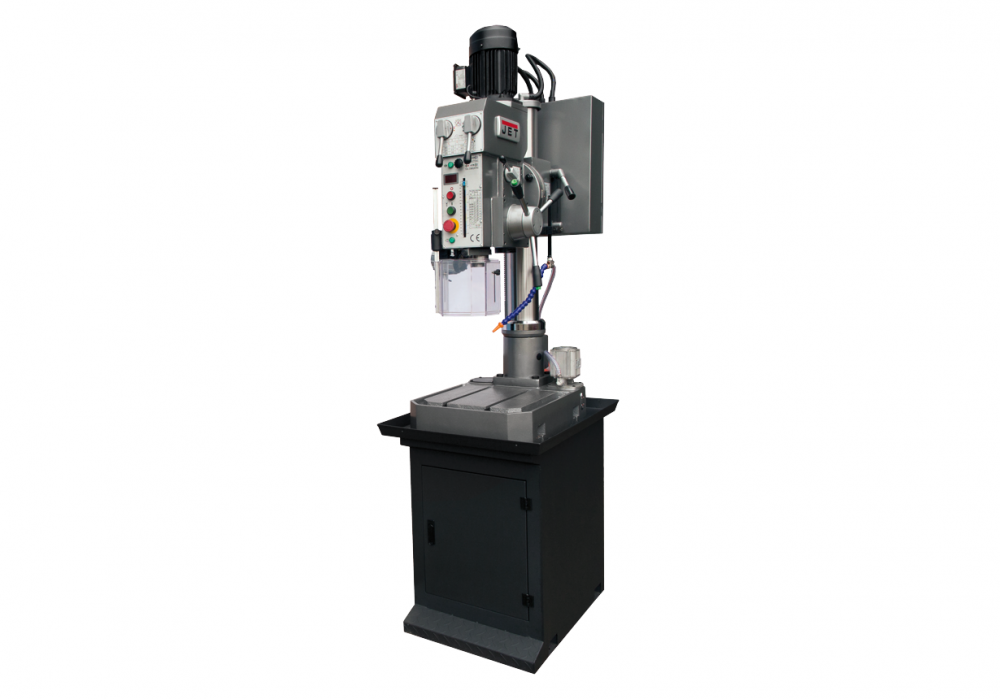

Станок JET GHD-35PFA – компактная, эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.

Описание

Настольный редукторный сверлильный станок JET GHD-35PFA способен сверлить отверстия диаметром до 35 мм, а также нарезать резьбы диаметром до M22.

Агрегат собран из высококачественных комплектующих. Основание и сверлильная голова изготовлены из чугуна. Массивная колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

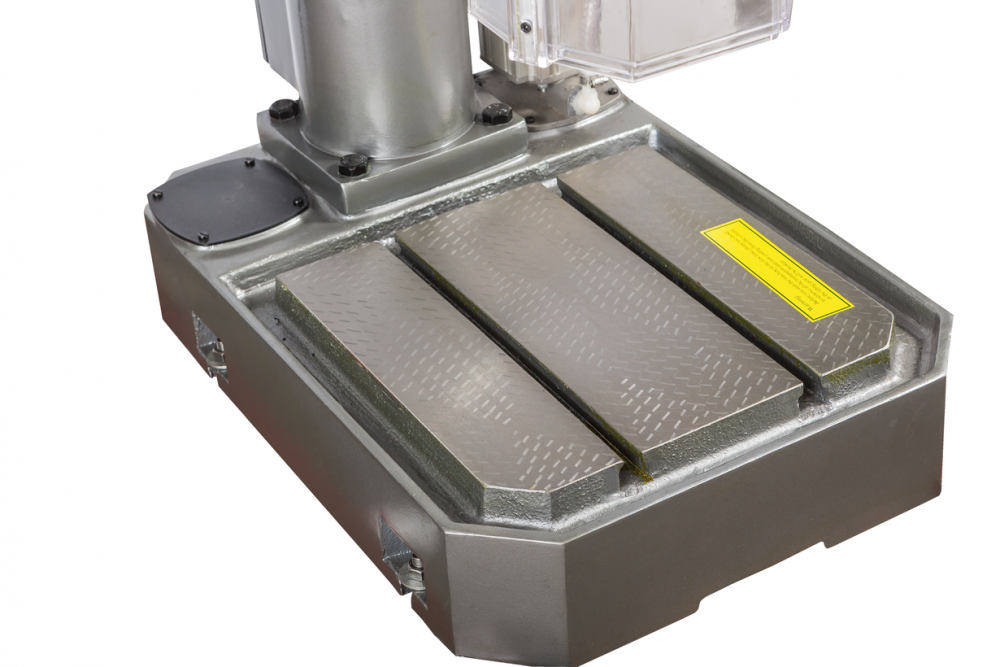

Основание, на котором проходит обработка, имеет два Т-образных паза для крепления тисков. Сверлильная голова имеет механизмы, которые позволяют поднимать или опускать ее, поворачивать на угол до 45° и вращать его вокруг колонны.

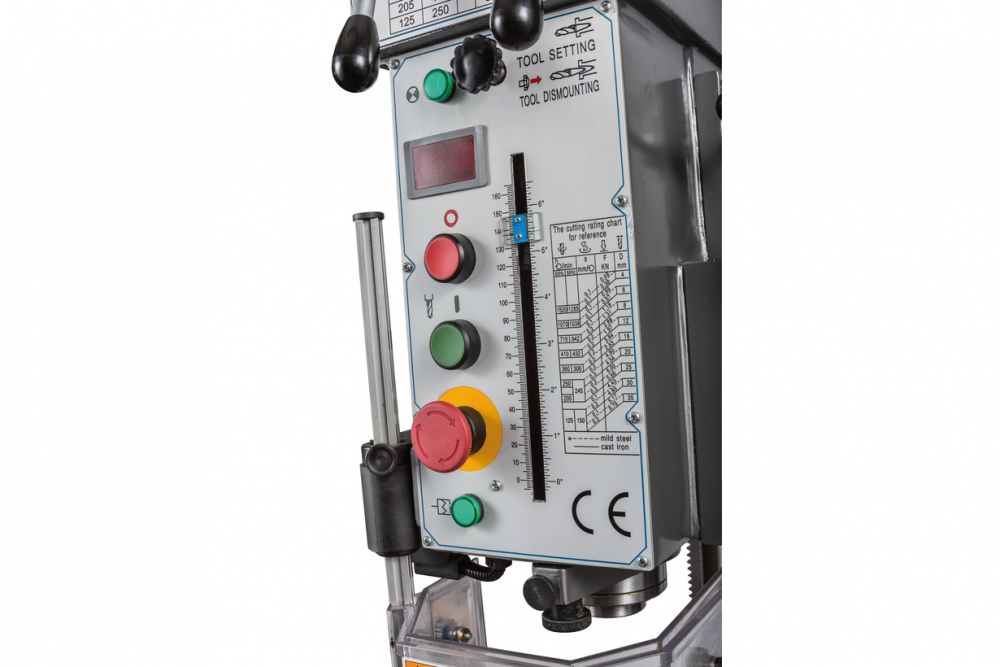

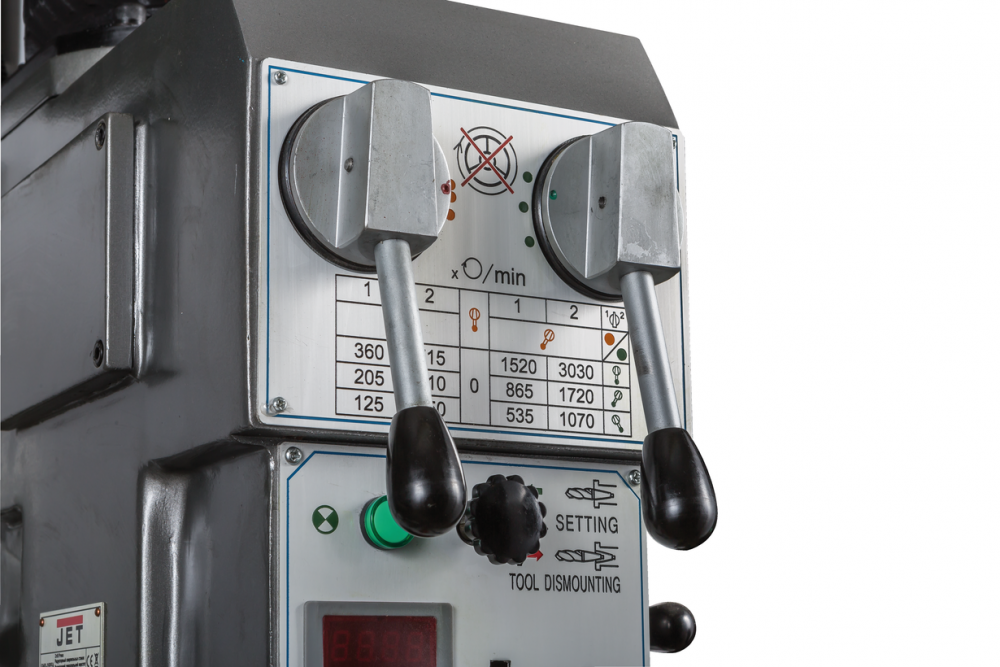

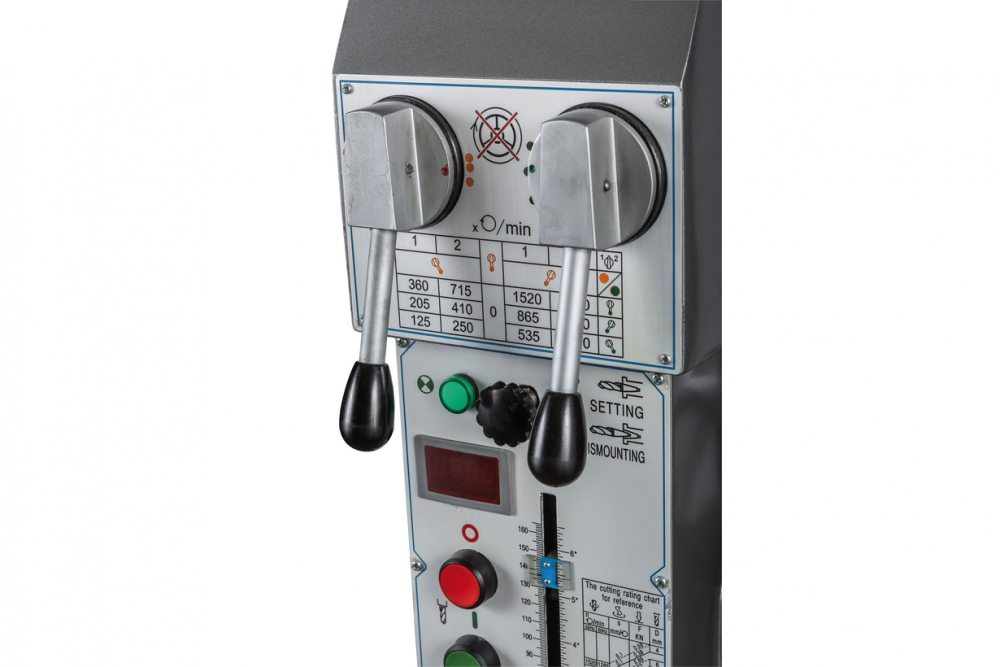

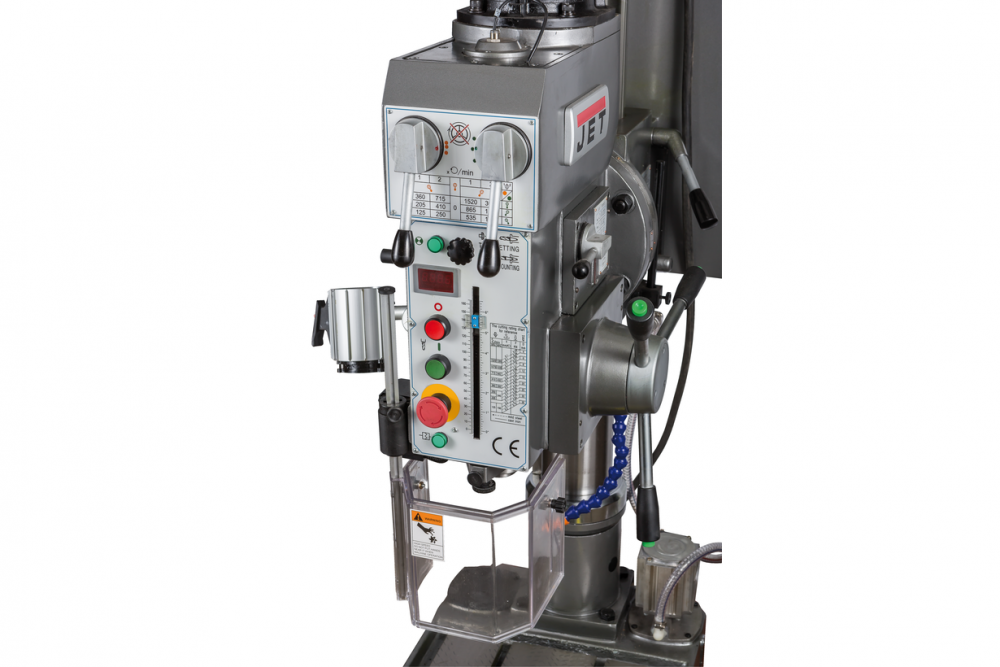

Станок оснащен двигателем мощностью 1200 Вт и имеет 12 скоростей вращения шпинделя в диапазоне 125-3030 оборотов в минуту. Скорости переключаются с помощью рукояток на передней панели. Крутящий момент полностью передается на шпиндель, что исключает остановку, прокрутку или застревание инструмента. На панели управления имеются кнопки переключения направления вращения шпинделя.

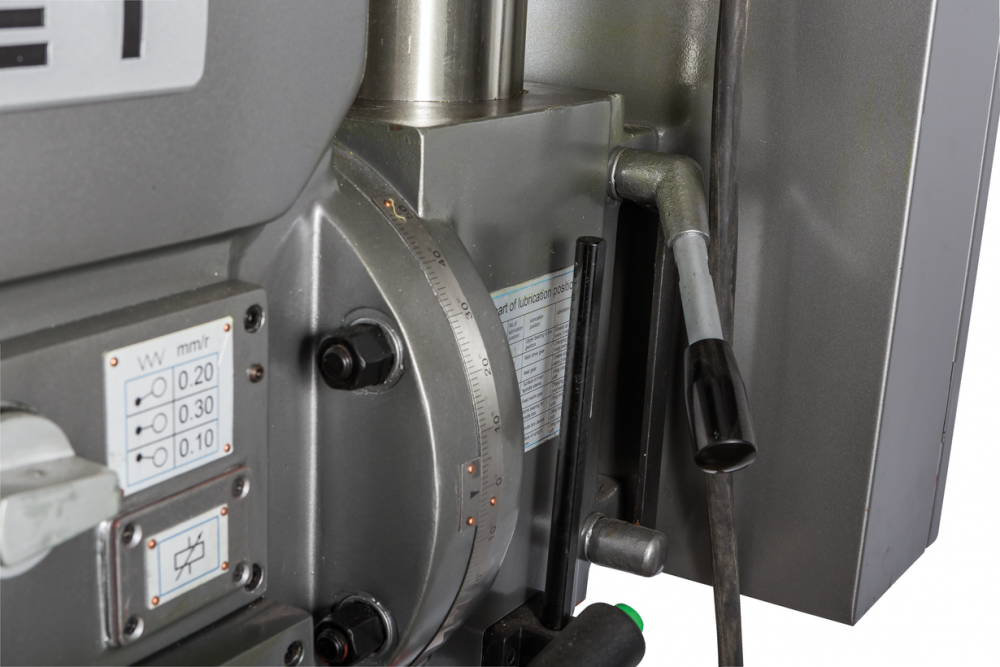

Имеется узел автоподачи пиноли, ограничитель глубины, а также реверсивный режим вращения шпинделя, который активируется электромагнитной муфтой.

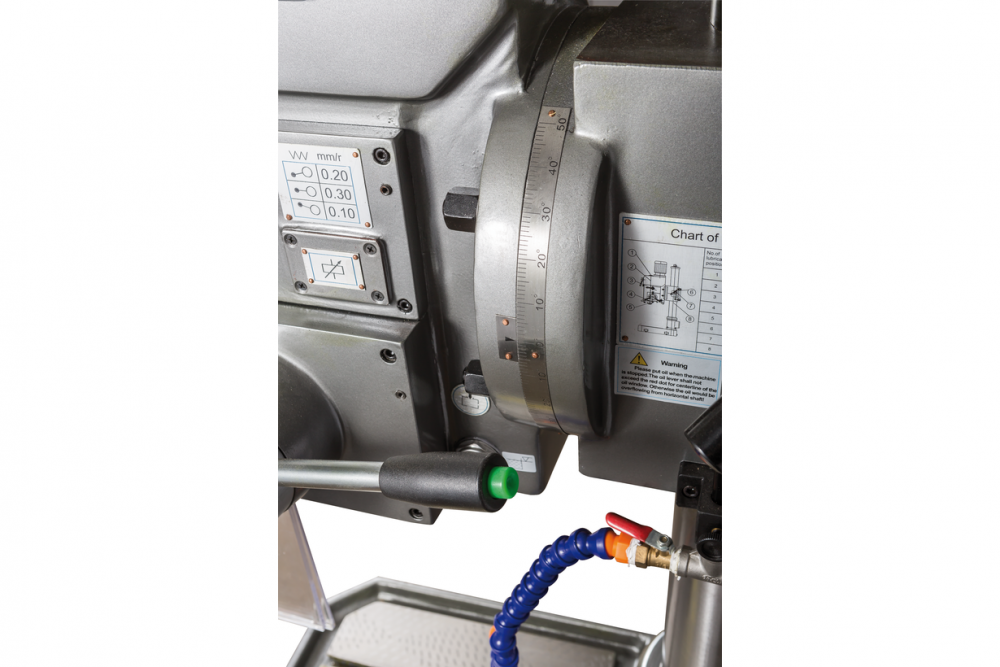

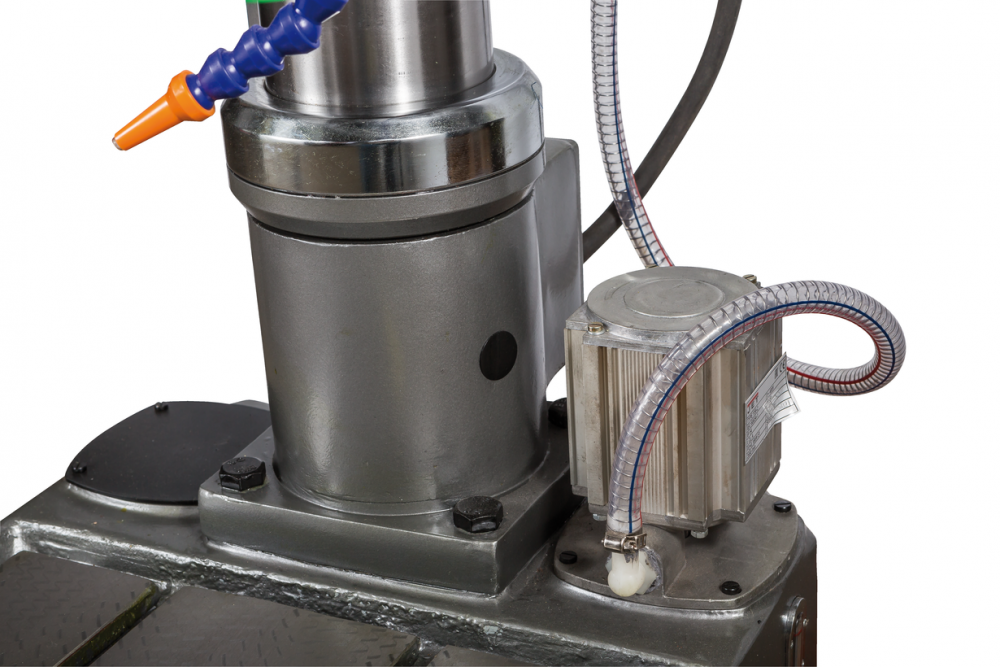

Предусмотрена система подачи СОЖ в рабочую зону. В комплект входит тумба, на которую устанавливается станок.

Особенности

  • Аналог станков 2А135, 2Н135, ЛС35
  • Настольный редукторный сверлильный станок
  • Автоматическая подача пиноли шпинделя

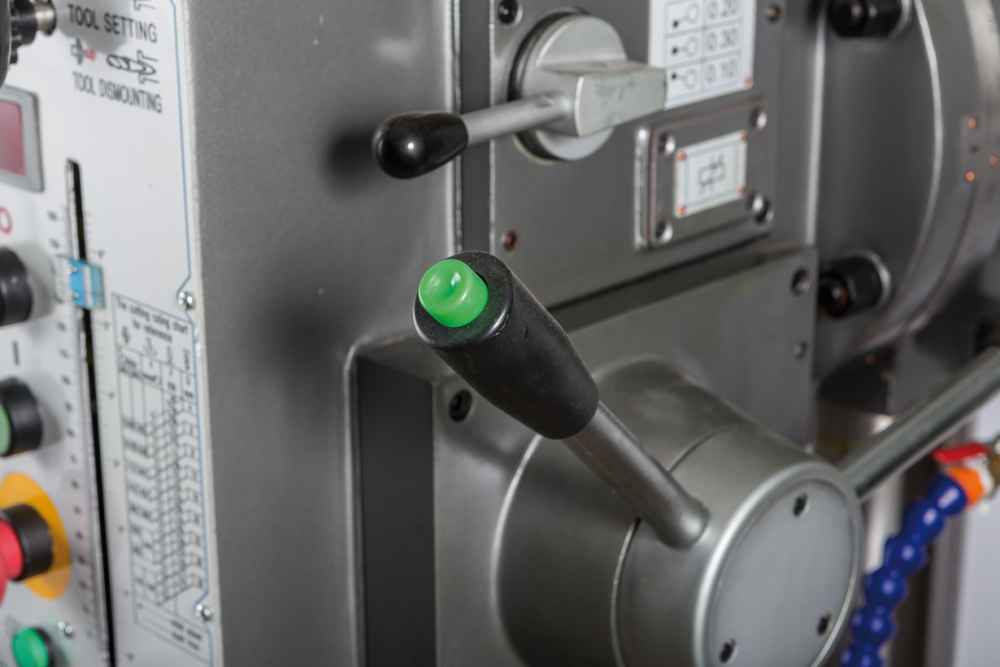

  • Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи
  • Возможность наклона и перемещения по вертикали сверлильной головы
  • Встроенная система подвода СОЖ
  • Подставка входит в стандартную комплектацию

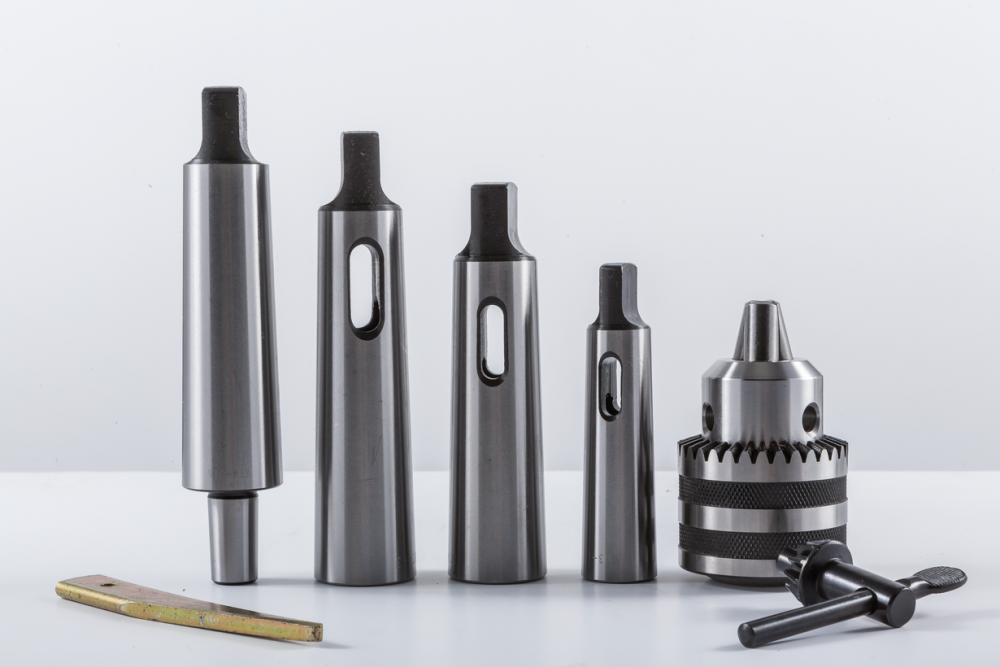

Комплектация

  • Сверлильный патрон 1-13 мм/В16
  • Дорн МК4/В16
  • Переходные втулки МК3/МК1; МК4/МК3; МК4/МК2
  • Подставка

Технические характеристики

Напряжение, В 400
Максимальный диаметр сверления сталь, мм 35
Макс. диаметр резьбы сталь М22
Максимальный диаметр сверления с автоподачей, сталь, мм 35
Частота вращения шпинделя, об/мин 125 - 3030
Количество скоростей шпинделя 12
Тип привода Коробка скоростей
Конус шпинделя МК-4
Расстояние шпиндель-стол, мм 685
Расстояние шпиндель-основание, мм 1265
Ход сверлильной головы, мм 550
Вылет шпинделя, мм 260
Ход пиноли шпинделя, мм 155

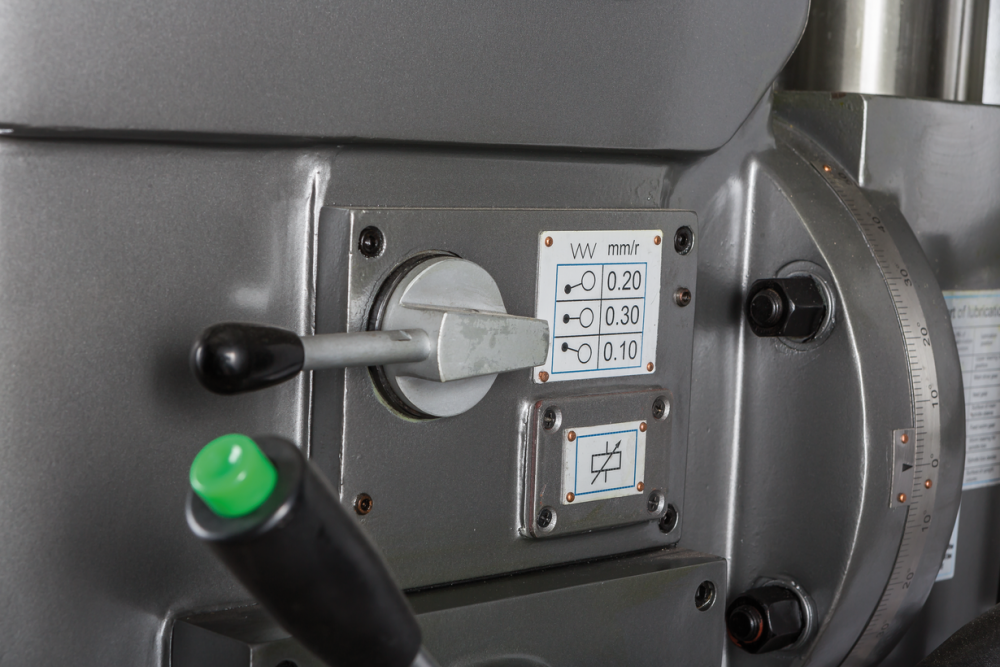

Диапазон автоматической подачи, мм/об 0,1/ 0,2/ 0,3
Количество автоматических подач, шт 3
Наклон головы +/- 45
Диаметр стойки, мм 120
Размер стола, мм 400 x 360
Размер Т-образного паза стола, мм 16
Количество Т-образных пазов стола, шт 2
Мощность двигателя, кВт 1,2
Тип двигателя Асинхронный
Мощность насоса СОЖ, кВт 0,085
Устройство подачи СОЖ да
Автоподача есть
Автореверс есть
Длина, мм 810
Ширина, мм 460
Высота, мм 1640
Масса, кг 390
Длина в упаковке, см 96
Ширина в упаковке, см 59
Высота в упаковке, см 218
Масса в упаковке, кг 400

Характеристики

Основные характеристики

  • Максимальный диаметр сверления с автоподачей, сталь, мм
    35
  • Ход пиноли шпинделя, мм
    155
  • Ход сверлильной головы, мм
    550
  • Количество Т-образных пазов стола, шт.
    2
  • Размер Т-образного паза стола, мм
    16
  • Диаметр стойки, мм
    120
  • Вылет шпинделя, мм
    260
  • Размер стола, мм
    400 x 360
  • Тип двигателя
    Асинхронный
  • Количество автоматических подач, шт.
    3
  • Диапазон автоматической подачи, мм/об
    0,1/ 0,2/ 0,3
  • Наклон головы, °
    +/- 45
  • Мощность насоса СОЖ, кВт
    0,085
  • Тип привода
    Коробка скоростей
  • Количество скоростей шпинделя
    12
  • Масса, кг
    390
  • Расстояние шпиндель-основание, мм
    1265
  • Расстояние шпиндель-стол, мм
    685
  • Мощность двигателя, кВт
    1,2
  • Частота вращения шпинделя, об/мн
    125 - 3030
  • Макс. диаметр резьбы сталь
    М22
  • Максимальный диаметр сверления сталь, мм
    35
  • Автореверс
    есть
  • Автоподача
    есть
  • Устройство подачи СОЖ
    да
  • Напряжение, В
    400
  • Размеры станка (Д x Ш x В), мм
    810 x 460 x 1640
  • Конус шпинделя
    МК-4
