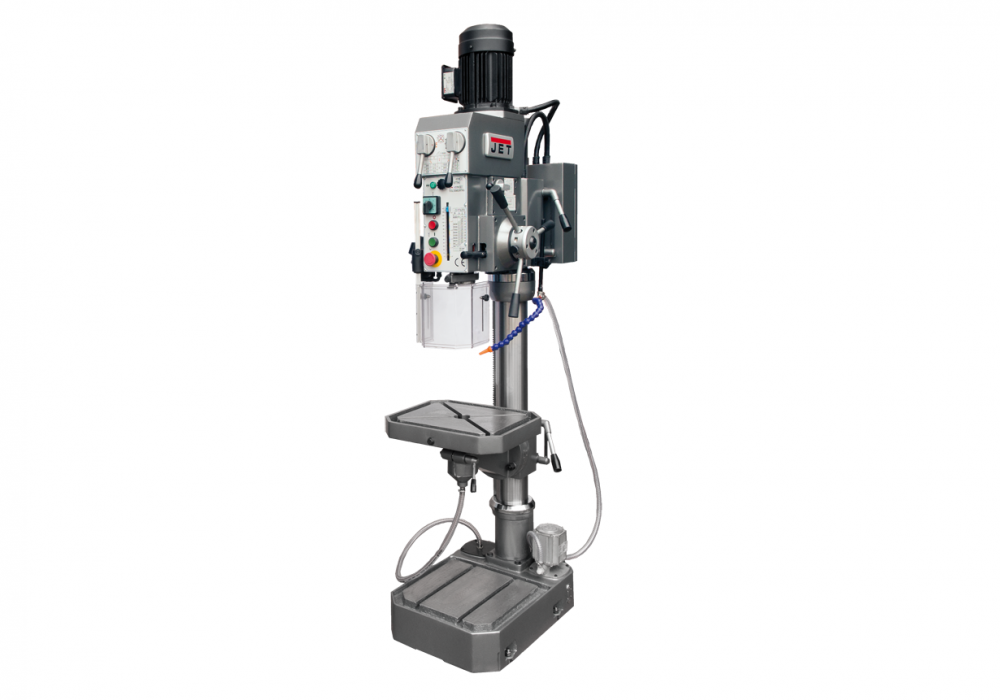

Редукторный сверлильный станок JET GHD-30PFB
Артикул: 50000960T
Станок JET GHD-30PFB – эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.
Описание
Редукторный сверлильный станок JET GHD-30PFB способен сверлить отверстия диаметром до 30 мм и нарезать резьбы диаметром до M18. Данная модель входит в линейку станков индустриального класса. Возможности применения широки – от ремонтных работ в небольших мастерских до серийного производства на крупных предприятиях.
Станок собран из высококачественных комплектующих. Основание и рабочий стол изготовлены из серого чугуна. Колонна представляет собой трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

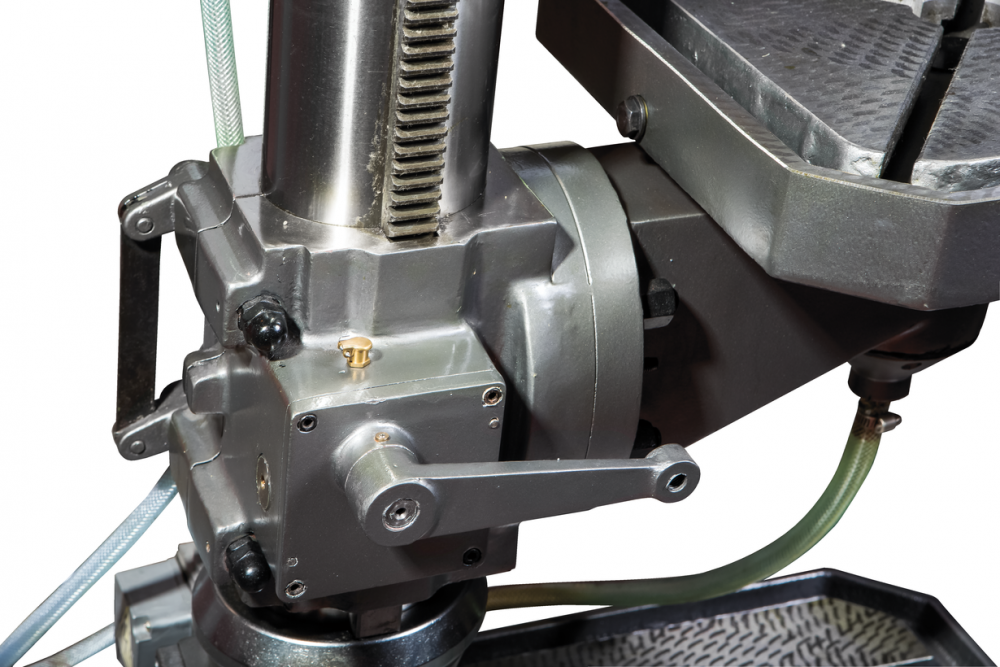

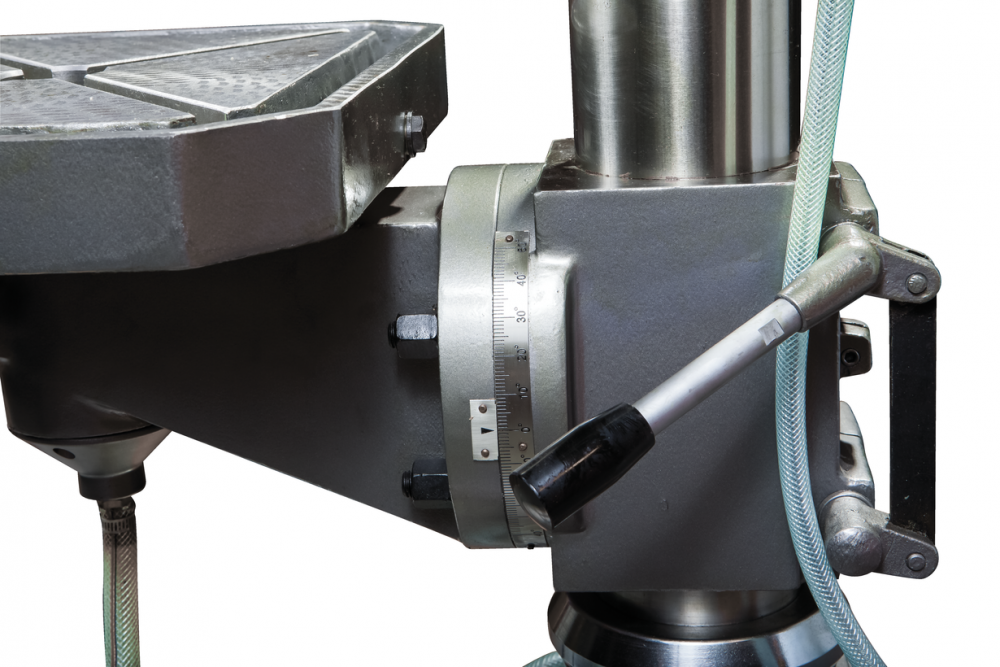

В основании имеются емкость и помпа для СОЖ, а также два Т-образных паза для крепления крупногабаритных и тяжелых изделий. Обработка проходит на вращающемся столе с пазами и подъемным зубчато-реечным механизмом. Стол также может наклоняться на 50° и вращаться вокруг колонны.

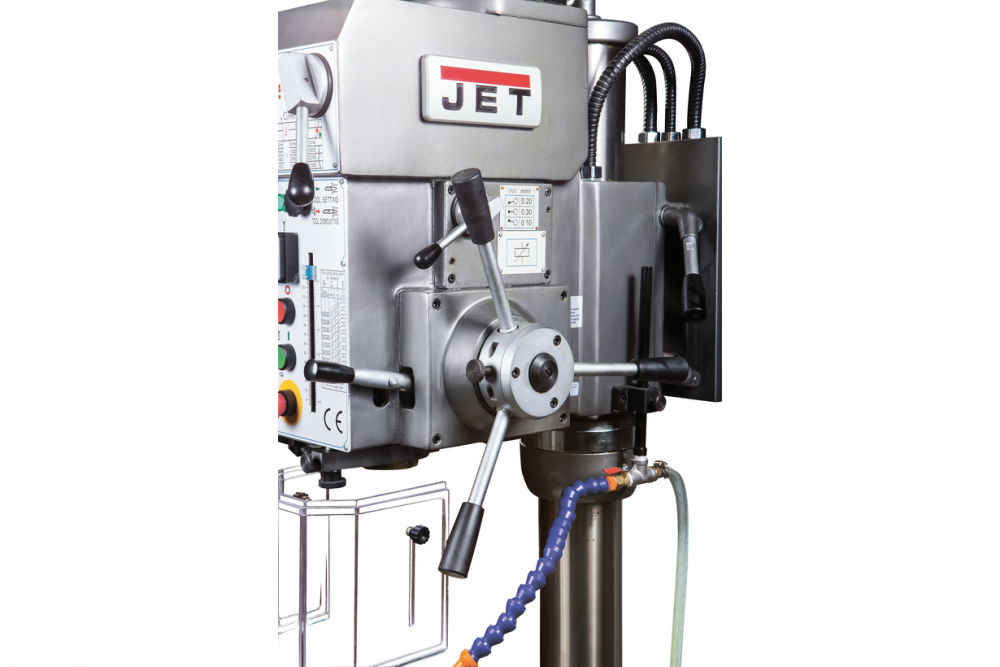

Сверлильная голова снабжена подъемным механизмом и способна вращаться на 360°.

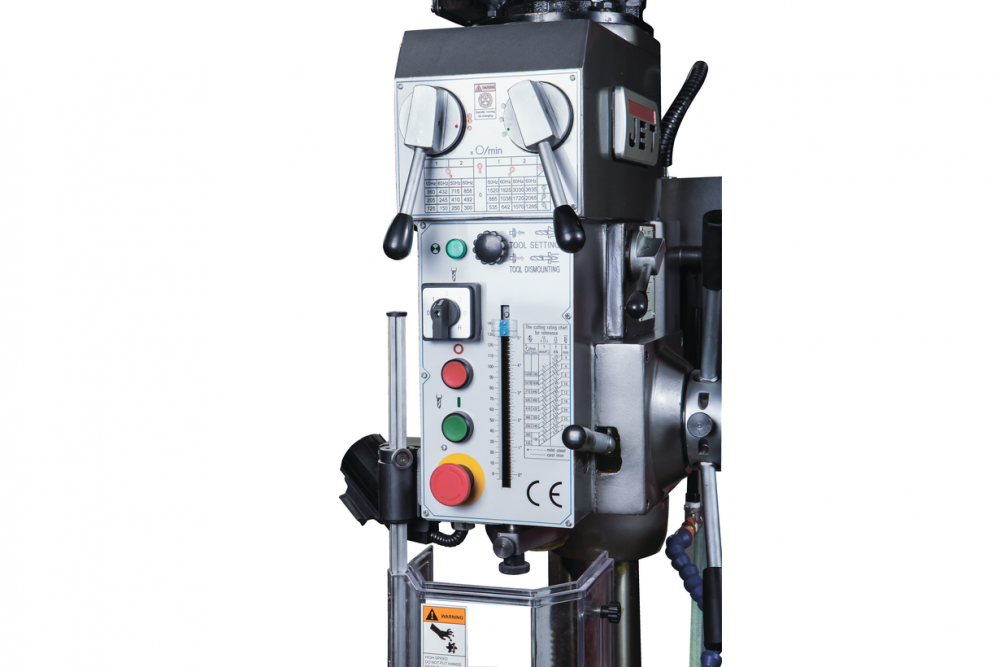

Станок оснащен асинхронным двигателем мощностью 1100 Вт и имеет 12 скоростей вращения шпинделя в диапазоне 125-3030 оборотов в минуту. Скорости переключаются с помощью рукояток на панели управления. Предусмотрена функция автоподачи пиноли с автоматическим возвратом и реверсивный режим.
Особенности
- Аналог станка 2С132
- Автоматическая подача пиноли шпинделя
- Изменение направления вращения шпинделя с помощью переключателя
- Возможность наклона и перемещения по вертикали рабочего стола
- Встроенная система подвода СОЖ
Комплектация
- Сверлильный патрон 1-13 мм/В16
- Дорн МК3/В16
- Переходные втулки МК3/МК1; МК3/МК2
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Макс. диаметр резьбы сталь | М18 |
| Максимальный диаметр сверления с автоподачей, сталь, мм | 30 |
| Частота вращения шпинделя, об/мин | 125 - 3030 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Коробка скоростей |
| Конус шпинделя | МК-3 |
| Расстояние шпиндель-стол, мм | 685 |
| Вылет шпинделя, мм | 205 |
| Ход пиноли шпинделя, мм | 130 |
| Диапазон автоматической подачи, мм/об | 0,1/ 0,2/ 0,3 |
| Количество автоматических подач, шт | 3 |
| Диаметр стойки, мм | 110 |
| Размер стола, мм | 420 x 350 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 2 |
| Размер основания, мм | 335 x 340 |
| Размер Т-образного паза основания, мм | 14 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 1,1 |
| Потребляемая мощность, кВт (S6 40%) | 2,1 |
| Тип двигателя | Асинхронный |
| Мощность насоса СОЖ, кВт | 0,085 |
| Устройство подачи СОЖ | да |
| Автоподача | есть |
| Длина, мм | 750 |
| Ширина, мм | 495 |
| Высота, мм | 2080 |
| Масса, кг | 360 |
| Длина в упаковке, см | 87 |
| Ширина в упаковке, см | 55 |
| Высота в упаковке, см | 222 |
| Масса в упаковке, кг | 375 |
Характеристики
Основные характеристики
-
Максимальный диаметр сверления с автоподачей, сталь, мм30
-
Ход пиноли шпинделя, мм130
-
Потребляемая мощность (S6 40%), кВт2,1
-
Количество Т-образных пазов стола, шт.2
-
Размер Т-образного паза стола, мм14
-
Диаметр стойки, мм110
-
Вылет шпинделя, мм205
-
Размер стола, мм420 x 350
-
Тип двигателяАсинхронный
-
Количество автоматических подач, шт.3
-
Диапазон автоматической подачи, мм/об0,1/ 0,2/ 0,3
-
Мощность насоса СОЖ, кВт0,085
-
Количество Т-образных пазов основания, шт.2
-
Размер Т-образного паза основания, мм14
-
Тип приводаКоробка скоростей
-
Количество скоростей шпинделя12
-
Масса, кг360
-
Размер основания, мм335 x 340
-
Расстояние шпиндель-стол, мм685
-
Мощность двигателя, кВт1,1
-
Частота вращения шпинделя, об/мн125 - 3030
-
Макс. диаметр резьбы стальМ18
-
Максимальный диаметр сверления сталь, мм30
-
Автоподачаесть
-
Устройство подачи СОЖда
-
Напряжение, В400
-
Размеры станка (Д x Ш x В), мм750 x 495 x 2080
-
Конус шпинделяMK-3
