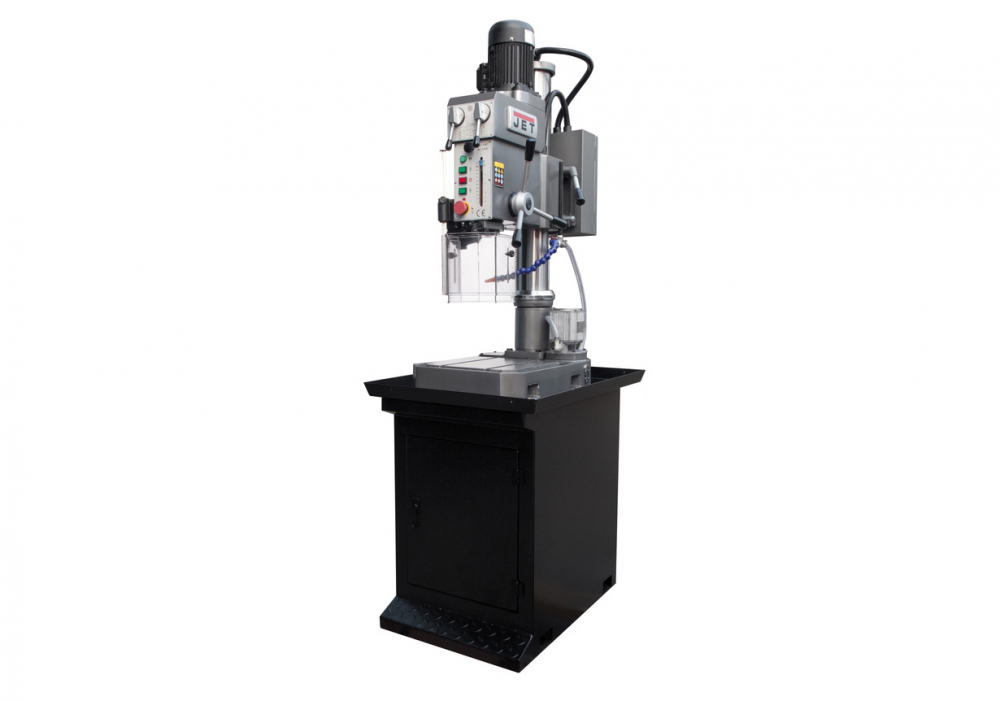

Редукторный сверлильный станок JET GHD-25
Артикул: 50000955T
Станок JET GHD-25 – компактная, эффективная и надежная машина для сверления отверстий и нарезания резьбы в металлических изделиях.
Описание
Настольный редукторный сверлильный станок JET GHD-25 способен сверлить отверстия диаметром до 30 мм, а также нарезать резьбы диаметром до M18.
Агрегат собран из высококачественных комплектующих. Основание и сверлильная голова изготовлены из чугуна. Массивная колонна представляет собой трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.
Основание, на котором проходит обработка, имеет два Т-образных паза для крепления тисков. Сверлильная голова снабжена подъемным механизмом, а также способна вращаться на 360°.

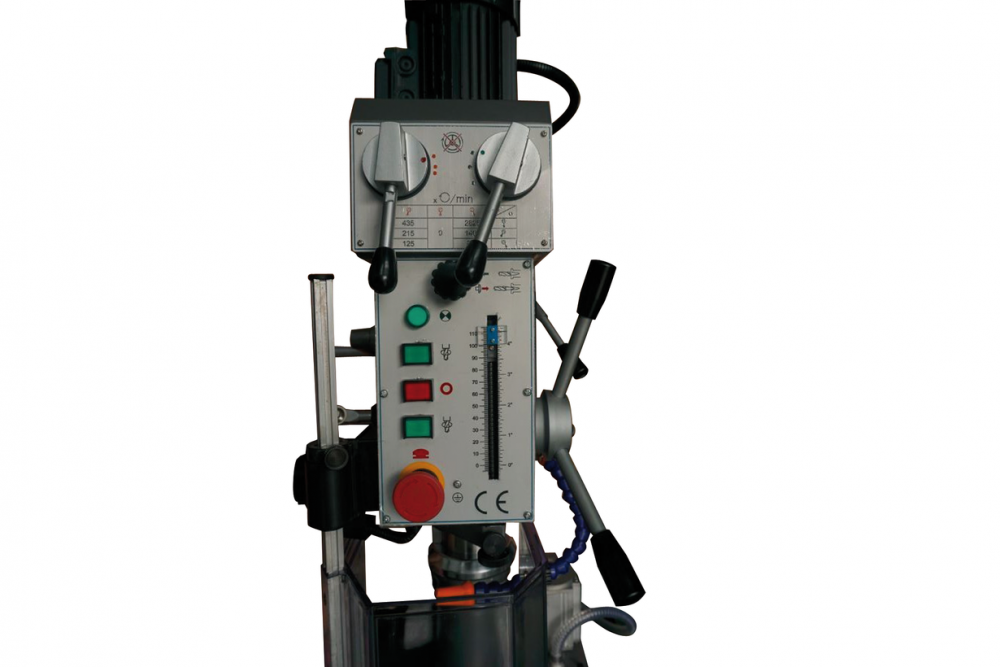

Станок оснащен двигателем мощностью 750 Вт, питается от сети с напряжением 380 В и имеет шесть скоростей вращения шпинделя в диапазоне 125-2825 оборотов в минуту. Скорости переключаются с помощью рукояток на передней панели. Крутящий момент полностью передается на шпиндель, что исключает остановку, прокрутку или застревание инструмента. На панели управления имеются кнопки переключения направления вращения шпинделя.
Предусмотрена система подачи СОЖ в рабочую зону. В комплект входит тумба, на которую устанавливается станок. Узлы станка необходимо смазывать консистентной смазкой в соответствии с инструкцией.
Безопасность обеспечивается концевыми выключателями на защитном экране и дверце электрошкафчика, а также кнопкой аварийной остановки.
Особенности
- Аналог станка 2С125-01 (2С125-1), ЛС25
- Редукторный станок
- Тумба в комплекте
- Система подачи СОЖ в зону резания
- Вращение на колонне
- Большая жесткость станка
Комплектация
- Сверлильный патрон 1-13 мм
- Дорн МК-3 - B16
- Переходник МК-3 - МК-2
- Переходник МК-3 - МК-1
- Система подачи СОЖ
- Лампа
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 25 |
| Максимальный диаметр сверления чугун, мм | 30 |
| Макс. диаметр резьбы сталь | M18 |
| Частота вращения шпинделя, об/мин | 125 - 2825 |
| Количество скоростей шпинделя | 6 |
| Тип привода | Коробка скоростей |
| Конус шпинделя | МК-3 |
| Расстояние шпиндель-стол, мм | 650 |
| Расстояние шпиндель-основание, мм | 650 |
| Ход сверлильной головы, мм | 470 |
| Вылет шпинделя, мм | 240 |
| Ход пиноли шпинделя, мм | 110 |
| Диаметр стойки, мм | 110 |
| Размер стола, мм | 310x320 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 2 |
| Размер основания, мм | 400x545 |
| Мощность двигателя, кВт | 0,75 |
| Потребляемая мощность, кВт (S6 40%) | 1,1 |
| Тип двигателя | Асинхронный |
| Устройтво подачи СОЖ | да |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 700 |
| Ширина, мм | 460 |
| Высота, мм | 1425 |
| Масса, кг | 220 |
| Длина в упаковке, см | 80 |
| Ширина в упаковке, см | 50 |
| Высота в упаковке, см | 200 |
| Масса в упаковке, кг | 265 |
Характеристики
Основные характеристики
-
Конус шпинделяМК-3
-
Частота вращения шпинделя, об/мн125 - 2825
-
Размеры станка (Д x Ш x В), мм700 x 460 x 1425
-
Напряжение, В400
-
Устройство подачи СОЖда
-
Автоподачанет
-
Автореверснет
-
Мощность двигателя, кВт0,75
-
Масса, кг220
-
Расстояние шпиндель-стол, мм650
-
Расстояние шпиндель-основание, мм650
-
Размер основания, мм400x545
-
Максимальный диаметр сверления сталь, мм25
-
Максимальный диаметр сверления чугун, мм30
-
Макс. диаметр резьбы стальM18
-
Количество скоростей шпинделя6
-
Тип приводаКоробка скоростей
-
Тип двигателяАсинхронный
-
Размер стола, мм310x320
-
Вылет шпинделя, мм240
-
Диаметр стойки, мм110
-
Размер Т-образного паза стола, мм14
-
Количество Т-образных пазов стола, шт.2
-
Потребляемая мощность (S6 40%), кВт1,1
-
Ход сверлильной головы, мм470
-
Ход пиноли шпинделя, мм110
