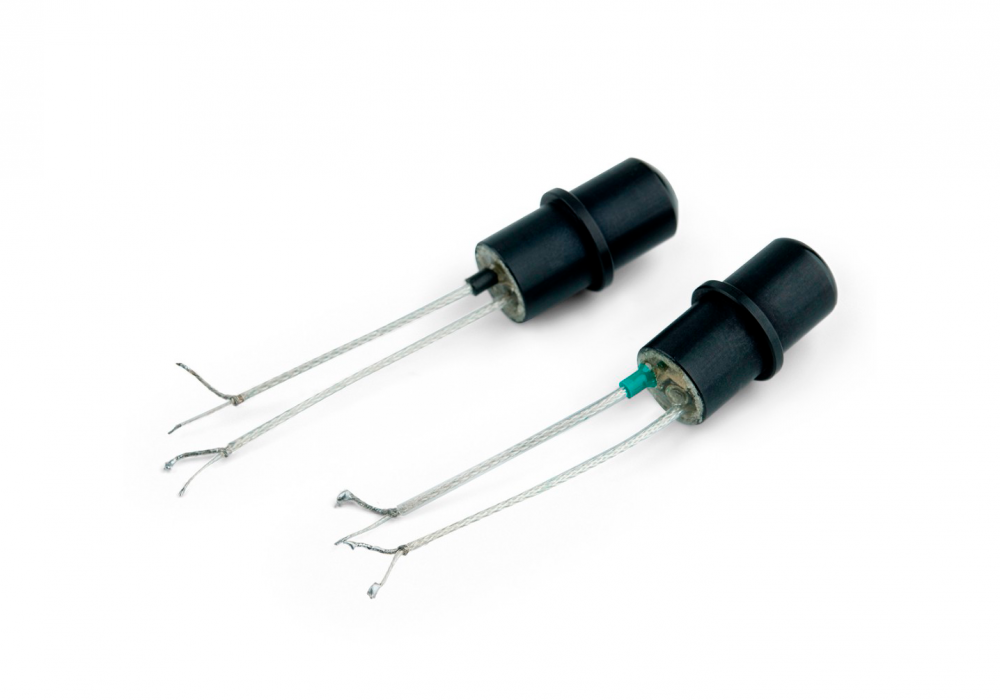

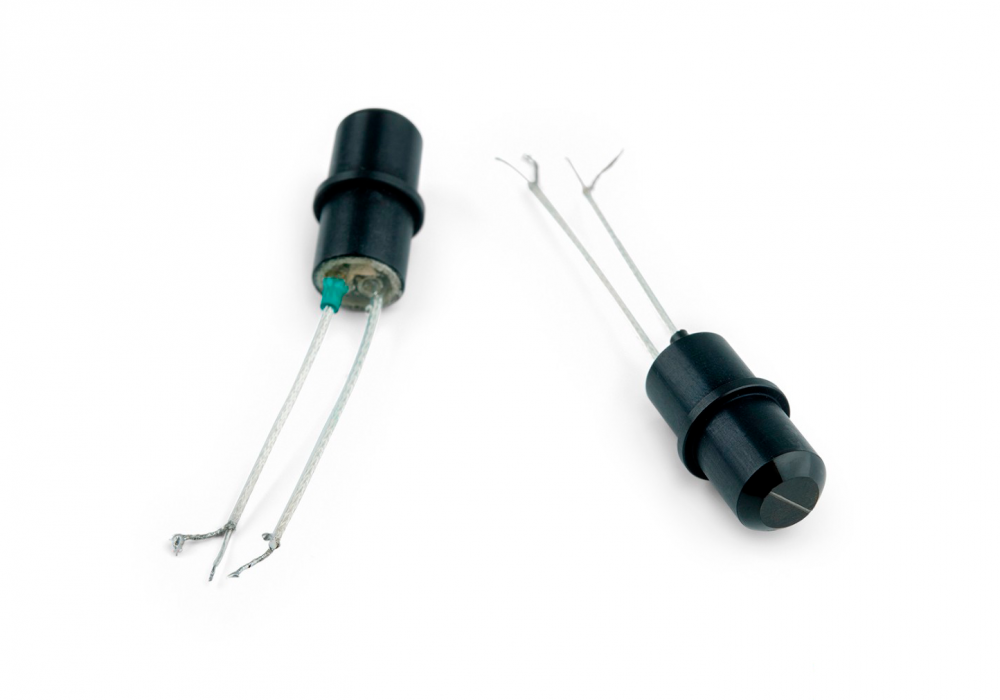

Раздельно-совмещенный преобразователь D1563 10.0A0D6C
Артикул: 1413
Пьезоэлектрический преобразователь D1563 10.0A0D6C используется для ультразвукового неразрушающего контроля стальных изделий толщиной от 0,6 мм до 5 см.
Описание
Пьезоэлектрический преобразователь D1563 10.0A0D6C используется для ультразвукового неразрушающего контроля стальных изделий толщиной от 0,6 мм до 5 см.

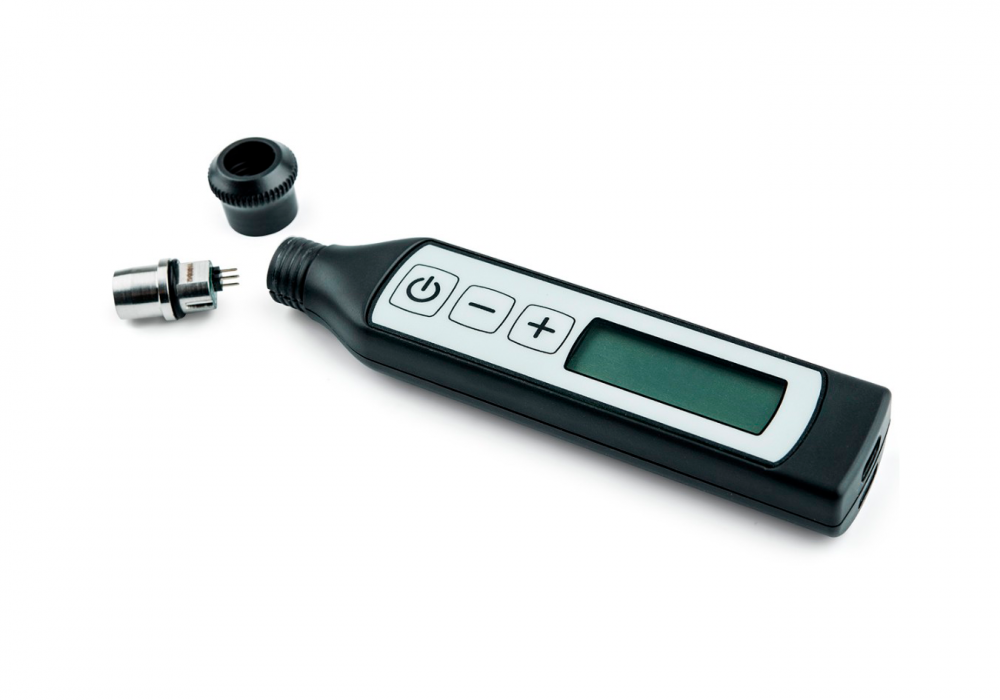

Преобразователь, встроенный в корпус толщиномера, излучает импульсы и принимает отражения. Он размещается на поверхности исследуемого объекта непосредственно в том месте, где нужно измерить толщину.
Данная модель предназначена для толщиномера А1207 старого поколения (серийные номера – 100ххх). Чтобы установить или заменить преобразователь, нужно воспользоваться паяльником, а затем провести настройку времени задержки.
Совместимость
- Ультразвуковой толщиномер А1207 старого поколения (s/n: 100ххх)
Характеристики
Основные характеристики
-
Габаритные размеры, мм18 x d6
-
ТипПрямой раздельно-совмещенный
-
Область примененияТолщинометрия
-
Масса, г2,5
-
Обозначение по ГОСТуП112-10,0-6
-
Частота, МГц10
-
Диаметр пьезоэлемента, мм6
-
Длина выводов, мм55
Модификации
| Модель | Масса, г | Частота, МГц | Диаметр пьезоэлемента, мм |
|---|---|---|---|

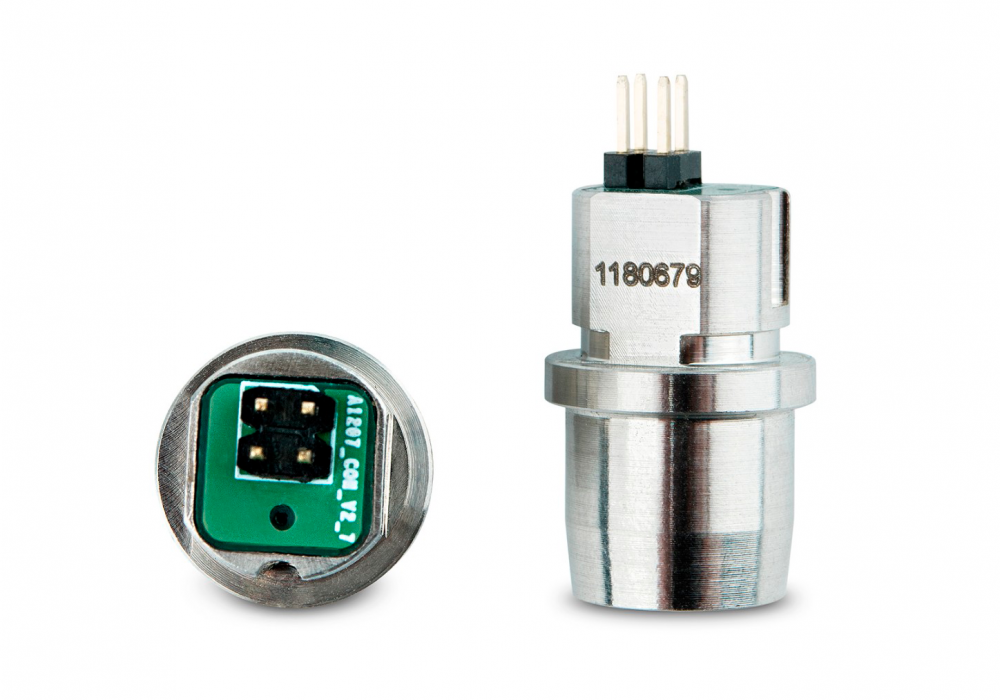

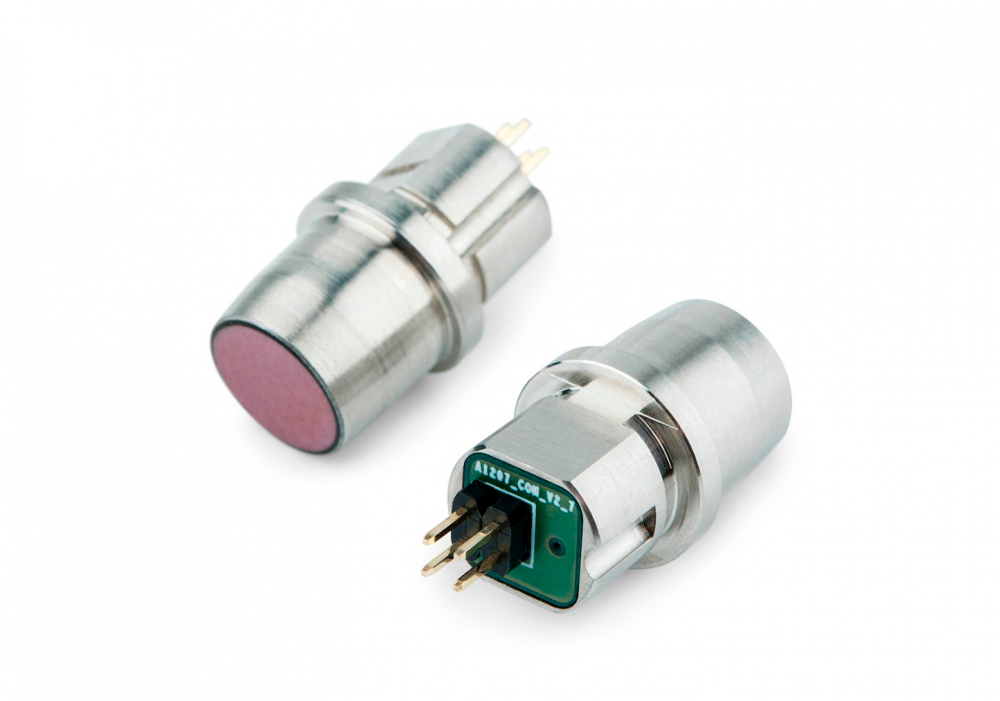

| Совмещенный преобразователь S1573 5.0A0D8CL | 10 | 5 | 8 |
| Раздельно-совмещенный преобразователь D1572 10.0A0D6CL | 10 | 10 | 6 |
| Раздельно-совмещенный преобразователь D1563 10.0A0D6C | 2,5 | 10 | 6 |
| Совмещенный преобразователь S1570 2.5A0D8CL | 9 | 2,5 | 12 |
