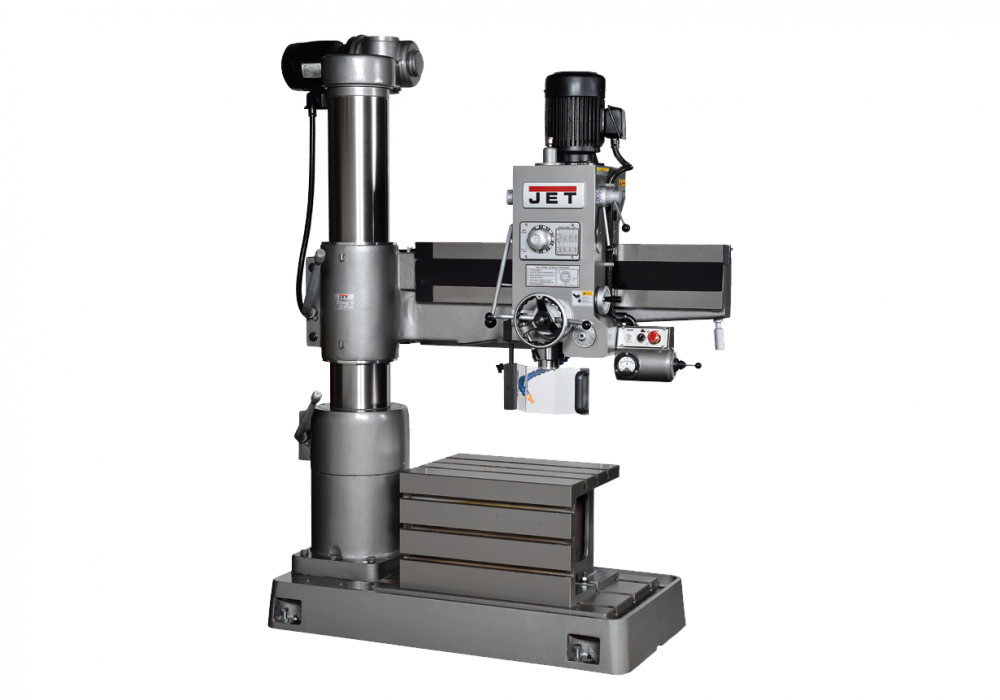

Радиально-сверлильный станок JET JRD-920A фото 1
Радиально-сверлильный станок JET JRD-920A фото 1

Радиально-сверлильный станок JET JRD-920A

Артикул: 10000383T

В корзину Узнать цену

Станок JET JRD-920A – мощная и надежная машина для сверления отверстий и нарезания резьбы в крупногабаритных металлических изделиях.

Описание

Радиально-сверлильный станок JET JRD-920A – машина индустриального класса, предназначенная для крупносерийной обработки массивных заготовок в промышленных условиях.

С помощью данного станка можно сверлить отверстия диаметром до 32 мм, проводить развертывание, расточные работы, а также нарезать резьбы до M25.

Станок представляет собой массивную конструкцию, отлитую из чугуна. Основные узлы собраны из высококачественных комплектующих. Шестерни шпиндельной головки, смонтированные на шлицевых валах, проходят закалку и шлифовку на заводе-изготовителе. Благодаря этому, агрегат прочен и устойчив к нагрузкам, отличается хорошей точностью сверления и долговечностью.

В основании имеются емкость и помпа для СОЖ, а также Т-образные пазы для крепления крупногабаритных и тяжелых изделий. Обработка изделий проходит на массивном столе большого размера, имеющем высокую точность и жесткость. Комплект включает в себя дополнительный кубический стол для заготовок меньшего размера.

Сверлильная голова перемещается вдоль консоли, которая может изменять свое положение по высоте с помощью электродвигателя и вращаться вокруг колонны благодаря запатентованной системе. Все перемещения по осям происходят плавно и легко. Независимые зажимные устройства фиксируют сверлильную голову и колонну как по отдельности, так и вместе.

Станок оснащен двигателем мощностью 1,5 кВт, имеет диапазон скорости вращения шпинделя 88-1500 оборотов в минуту. Шпиндель изготовлен из углеродистой стали, имеет двойные конические и упорные подшипники, может вращаться как влево, так и вправо.

Конструкция станка также включает в себя удобную систему управления с рукоятками и автоматическое устройство для выталкивания инструмента.

Особенности

  • Аналог станка 2532л
  • Удобное расположение рукояток управления
  • Шпиндель из высокоуглеродистой стали с двойными коническими и упорными подшипниками
  • Закаленные и шлифованные шестерни шпиндельной головки смонтированы на шлицевых валах
  • Правое и левое вращение шпинделя, режим резьбонарезания
  • Автоматический выталкиватель инструмента
  • Независимая система зажимных приспособлений позволяет блокировать и разблокировать рабочие элементы станка
  • Подъем/опускание консоли по шлифованной стойке при помощи электродвигателя
  • Запатентованная система легкого поворота консоли вокруг стойки
  • Опорная плита имеет Т-образные пазы и емкость для СОЖ с мотором подачи

Комплектация

  • Коробчатый рабочий стол
  • Набор анкерных болтов
  • Лампа местного освещения
  • Система подвода СОЖ

Технические характеристики

Напряжение, В 400
Максимальный диаметр сверления сталь, мм 32 мм / М25
Частота вращения вертикального шпинделя, об/мин 88 - 1500 об/мин
Конус шпинделя MK-4
Мощность насоса СОЖ, кВт 0,1
Количество скоростей 6
Ход пиноли шпинделя, мм 220
Расстояние шпиндель-стойка 220 - 950 мм
Расстояние шпиндель-основание, мм 350 - 1210
Диаметр стойки, мм 210 мм
Размер основания, мм 1250 х 640 х 160 мм
Горизонтальный ход головы, мм 730 мм
Макс. Ø сверления, чугун 50 мм / М32
Макс. Ø растачивания, сталь/чугун 70 / 100 мм
Автоподача пиноли шпинделя, 3 0,05 / 0,09 / 0,15 мм/об
Вертикальный ход консоли 640 мм
Рабочая зона стола (ДхШхВ) 600 х 445 х 380 мм
Максимальная высота над полом 2320 мм
Высота стойки над полом 2010 мм
Двигатель подъема консоли 0,75 кВт
Устройтво подачи СОЖ да
Автоподача нет
Автореверс нет
Выходная мощность 1,5 кВт / S1 100%
Т-образный паз основания - 3, мм 19/171
Т-образный паз стола - 2+3, мм 19/100
Длина, мм 1650
Ширина, мм 810
Высота, мм 2160
Масса, кг 1280
Длина в упаковке, см 179
Ширина в упаковке, см 80
Высота в упаковке, см 222
Масса в упаковке, кг 1400

Характеристики

Основные характеристики

  • Т-образный паз основания, мм
    19/171
  • Максимальная высота над полом, мм
    2320
  • Макс. Ø растачивания, мм
    70 / 100
  • Диаметр стойки, мм
    210
  • Высота стойки над полом, мм
    2010
  • Выходная мощность, кВт
    1,5 / S1 100%
  • Т-образный паз стола, мм
    19/100
  • Автоподача
    нет
  • Устройство подачи СОЖ
    да
  • Расстояние шпиндель-основание, мм
    350 - 1210
  • Максимальный диаметр сверления чугун, мм
    50 мм / М32
  • Максимальный диаметр сверления сталь, мм
    32 мм / М25
  • Напряжение, В
    400
  • Размеры станка (Д x Ш x В), мм
    1650 x 810 x 2160
  • Частота вращения шпинделя, об/мн
    88 - 1500
  • Ход пиноли шпинделя, мм
    220
  • Количество скоростей
    6
  • Масса, кг
    1280
  • Автореверс
    нет
  • Размер основания, мм
    1250 х 640 х 160
  • Автоподача пиноли шпинделя, мм/об
    0,05 / 0,09 / 0,15
  • Двигатель подъема консоли, кВт
    0,75
  • Вертикальный ход консоли
    640
  • Горизонтальный ход головы, мм
    730
  • Расстояние от шпинделя до стойки, мм
    220 - 950
  • Мощность насоса СОЖ, кВт
    0,1
  • Конус шпинделя
    MK-4
  • Рабочая зона стола (ДхШхВ), мм
    600 х 445 х 380
