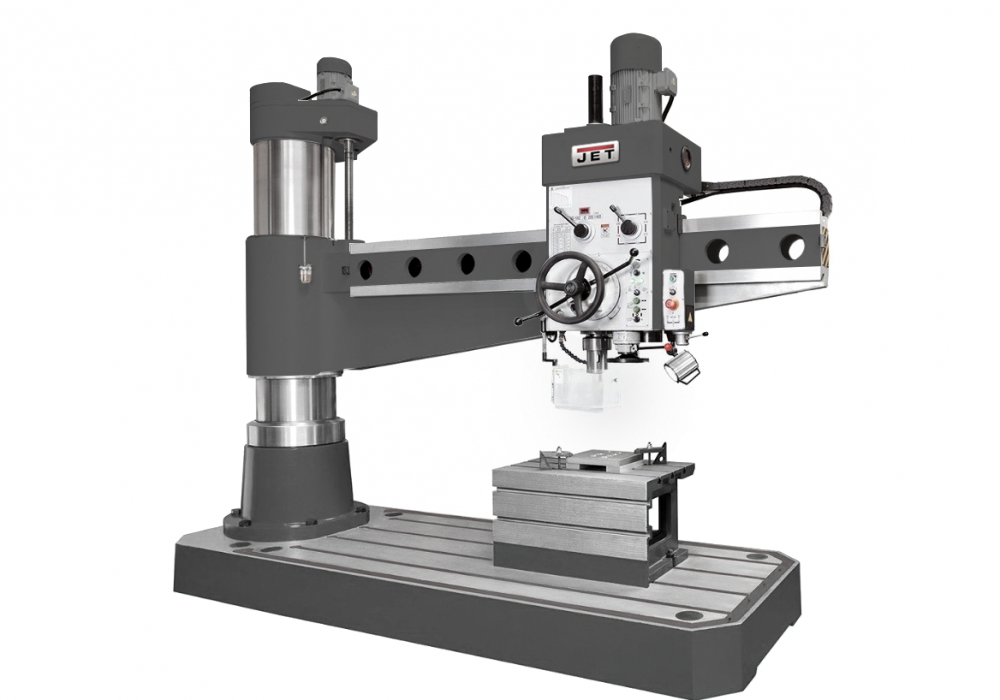

Радиально-сверлильный станок JET JRD-2100
Артикул: 50000982T
Станок JET JRD-2100 – мощная и надежная машина для сверления отверстий и нарезания резьбы в крупногабаритных металлических изделиях.
Описание
Радиально-сверлильный станок JET JRD-2100 – машина индустриального класса, предназначенная для крупносерийной обработки массивных заготовок в промышленных условиях.
С помощью данного станка можно сверлить отверстия диаметром до 105 мм, проводить развертывание, расточные работы, а также нарезать резьбы до M60.
Станок представляет собой массивную конструкцию, отлитую из чугуна. Основные узлы собраны из высококачественных комплектующих. Направляющие сверлильной головы, шестерни привода шпинделя и съемный коробчатый стол проходят закалку и шлифовку на заводе-изготовителе. Благодаря этому, агрегат прочен и устойчив к нагрузкам, отличается хорошей точностью сверления и долговечностью.
В основании имеются емкость и помпа для СОЖ, а также четыре Т-образных паза для крепления крупногабаритных и тяжелых изделий. Обработка изделий проходит на массивном столе большого размера, имеющем высокую точность и жесткость. Комплект включает в себя дополнительный кубический стол для заготовок меньшего размера.
Сверлильная голова перемещается вдоль консоли с помощью отдельного двигателя. Консоль может изменять свое положение по высоте и вращаться вокруг колонны на 180°. Все перемещения по осям происходят плавно и легко. Независимые гидравлические зажимные устройства фиксируют сверлильную голову и колонну как по отдельности, так и вместе. Погруженный в масло редуктор подъемного рукава обеспечивает его бесперебойную работу.
Станок оснащен высокопроизводительным инверторным двигателем мощностью 7,5 кВт, имеет диапазон скорости вращения шпинделя 30-1400 оборотов в минуту и 8 скоростей автоподачи пиноли. Шпиндель может вращаться как влево, так и вправо.
Конструкция станка также включает в себя понятный пульт управления, эргономичный маховик хода пиноли, регулятор глубины сверления и встроенное освещение.
Особенности
- Превосходящий аналог советских станков 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545
- Максимальный диаметр сверления в низколегированной стали до 80мм, в чугуне - до 105мм
- Максимальный диаметр нарезания резьбы для низколегированной стали М52, для чугуна - М60
- Мощный и точный промышленный радиально-сверлильный станок JR-2100
- Разнообразная область применения - сверление, развертывание, нарезание резьбы
- 8 скоростей автоматической подачи пиноли
- Тяжелая массивная литая конструкция
- Жесткая, устойчивая к нагрузкам конструкция рукава
- Редуктор подъема рукава работает в масляной ванне
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока
- Высокопроизводительный высококачественный электродвигатель привода шпинделя
- Большой вылет сверлильной головки
- Плавность и легкость хода линейных и поворотных осей
- Моторизованное перемещение сверлильной головки
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
- Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали
- Закаленные и шлифованные направляющие сверлильной головки
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности
- Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме
- Массивный точный большеразмерный стол повышенной жесткости
- Параллельные Т-образные пазы основного и съемного коробчатого столов
- Закаленный шлифованный съемный коробчатый стол большого размера
- Центрально расположенный, эргономичный маховик хода пиноли
- Система подачи СОЖ со встроенным в основание баком
- Наглядная и удобная панель управления
- Встроенный станочный светильник
- Регулируемый упор глубины сверления
- Правое / левое вращение шпинделя
- Гидравлический зажим всех осей
Комплектация
- Сверлильный патрон с ключом
- Соединительная планка для сверлильного патрона
- Втулка вала для инструмента с коническим хвостовиком
- Клин выколотка
- Стандартный рабочий стол
Технические характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 80 |
| Максимальный диаметр сверления чугун, мм | 105 |
| Макс. диаметр нарезания резьбы в низколегированной стали, мм | М52 |
| Макс. диаметр резьбы чугун | М60 |
| Частота вращения шпинделя, об/мин | 30-1400 |
| Шаг изменения скоростей вращения шпинделя | бесступенчатое |
| Конус шпинделя | МК-6 |
| Мощность главного двигателя | 7,5 |
| Макс. крутящий момент шпинделя, Нм | 980 |
| Количество скоростей автоподачи пиноли шпинделя | 8 |
| Диапазон скоростей автоподачи пиноли шпинделя, мм/об | 0,06- 1,38 |
| Максимальное усилие механизма подачи, кH | 24,5 |
| Вертикальное перемещение консоли вверх/вниз, мм/мин | 1000 |
| Диаметр колонны, мм | 450 |
| Угол поворота консоли вокруг оси колонны, град. | ±180° |
| Перемещение шпинделя на оборот маховика, мм | 151 |
| Ход пиноли шпинделя, мм | 400 |
| Расстояние от шпинделя до оси колонны, мм | 450– 2550 |
| Горизонтальный ход шпиндельной бабки (вручную), мм | 2100 |
| Расстояние шпиндель-основание, мм | 400 – 1620 |
| Мощность двигателя подъема/опускания консоли, кВт | 2,2 |
| Мощность гидронасоса зажима шпинделя, стойки и траверсы, кВт | 1,1 |
| Длина, мм | 3590 |
| Ширина, мм | 1250 |
| Высота, мм | 3530 |
| Масса, кг | 7400 |
| Длина в упаковке, см | 376 |
| Ширина в упаковке, см | 140 |
| Высота в упаковке, см | 226 |
Размер упаковки, (2 места): 376х140х226 см / 305х93х103 см
Характеристики
Основные характеристики
-
Макс. диаметр нарезания резьбы в низколегированной сталиМ52
-
Перемещение шпинделя на оборот маховика, мм151
-
Угол поворота консоли вокруг оси колонны, °±180
-
Диаметр колонны, мм450
-
Макс. Ø нарезаемой резьбы (чугун), ммМ60
-
Шаг изменения скоростей вращения шпинделябесступенчатое
-
Мощность главного двигателя, кВт7,5
-
Мощность гидронасоса зажима шпинделя, стойки и траверсы, кВт1,1
-
Мощность двигателя подъема/опускания консоли, кВт2,2
-
Горизонтальный ход шпиндельной бабки (вручную), мм2100
-
Вертикальное перемещение консоли вверх/вниз, мм/мн1000
-
Максимальное усилие механизма подачи, кH24,5
-
Автоподача пиноли шпинделя, мм/об0,06- 1,38
-
Расстояние шпиндель-основание, мм400-1620
-
Максимальный диаметр сверления чугун, мм105
-
Максимальный диаметр сверления сталь, мм80
-
Напряжение, В400
-
Размеры станка (Д x Ш x В), мм3590 x 1250 x 3530
-
Частота вращения шпинделя, об/мн30-1400
-
Ход пиноли шпинделя, мм400
-
Масса, кг7400
-
Максимальный крутящий момент, Нм980
-
Расстояние колонна-шпиндель, мм450-2550
-
Конус шпинделяМК-6
-
Количество скоростей автоподачи пиноли шпинделя8
