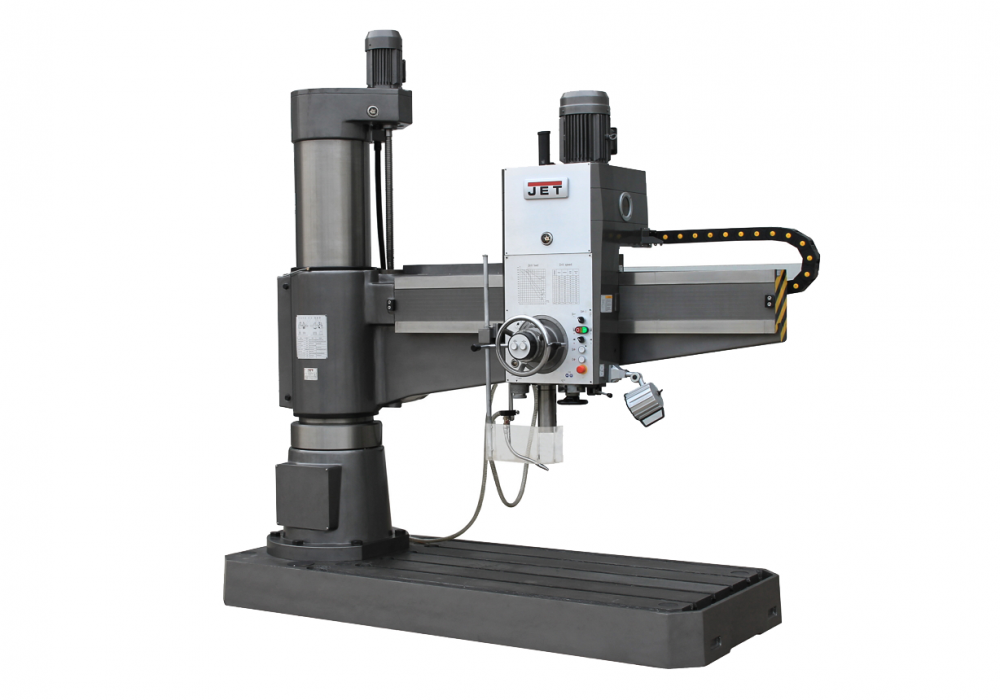

Радиально-сверлильный станок JET JRD-1600W
Артикул: 50001510T
Станок JET JRD-1600W – мощная и надежная машина для сверления отверстий и нарезания резьбы в крупногабаритных металлических изделиях.
Описание
Радиально-сверлильный станок JET JRD-1600W – машина индустриального класса, предназначенная для крупносерийной обработки массивных заготовок в промышленных условиях.
С помощью данного станка можно сверлить отверстия, проводить развертывание, расточные работы, а также нарезать резьбы до M36.
Станок представляет собой массивную конструкцию, отлитую из чугуна. Основные узлы собраны из высококачественных комплектующих. Направляющие сверлильной головы, шестерни привода шпинделя и съемный коробчатый стол проходят закалку и шлифовку на заводе-изготовителе. Благодаря этому, агрегат прочен и устойчив к нагрузкам, отличается хорошей точностью сверления и долговечностью.
В основании имеются емкость и помпа для СОЖ, а также четыре Т-образных паза для крепления крупногабаритных и тяжелых изделий. Обработка изделий проходит на массивном столе большого размера, имеющем высокую точность и жесткость. Комплект включает в себя дополнительный кубический стол для заготовок меньшего размера.
Сверлильная голова перемещается вдоль консоли с помощью отдельного двигателя. Консоль может изменять свое положение по высоте и вращаться вокруг колонны. Все перемещения по осям происходят плавно и легко. Независимые гидравлические зажимные устройства фиксируют сверлильную голову и колонну как по отдельности, так и вместе. Погруженный в масло редуктор подъемного рукава обеспечивает его бесперебойную работу.
Станок оснащен высокопроизводительным двигателем мощностью 4 кВт и имеет шесть скоростей вращения шпинделя в диапазоне 75-1600 оборотов в минуту и 16 скоростей автоподачи пиноли, которые настраиваются с помощью дискового переключателя. Шпиндель может вращаться как влево, так и вправо.
Конструкция станка также включает в себя понятный пульт управления, эргономичный маховик хода пиноли, регулятор глубины сверления и встроенное освещение.
Особенности
- Аналог станков 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545
- Мощный и точный промышленный радиально-сверлильный станок JRD 1600 W
- Разнообразная область применения - сверление, развертывание, нарезание резьбы
- 16 скоростей автоматической подачи пиноли
- Тяжелая массивная литая конструкция
- Жесткая, устойчивая к нагрузкам конструкция рукава
- Редуктор подъема рукава работает в масляной ванне
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока
- Высокопроизводительный высококачественный электродвигатель привода шпинделя
- Большой вылет сверлильной головки
- Плавность и легкость хода линейных и поворотных осей
- Моторизованное перемещение сверлильной головки
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
- Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали
- Закаленные и шлифованные направляющие сверлильной головки
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности
- Оптимизированная конструкция зажимных устройств по осям обеспечивает минимальное смещение при зажиме
- Массивный точный большеразмерный стол повышенной жесткости
- Параллельные Т-образные пазы основного и съемного коробчатого столов
- Закаленный шлифованный съемный коробчатый стол большого размера
- Центрально расположенный, эргономичный маховик хода пиноли
- Система подачи СОЖ со встроенным в основание баком
- Наглядная и удобная панель управления
- Встроенный станочный светильник
- Регулируемый упор глубины сверление
- Правое / левое вращение шпинделя
- Гидравлический зажим всех осей
Комплектация
- Коробчатый рабочий стол
- Набор анкерных болтов
- Лампа местного освещения
- Система подвода СОЖ
- Набор болтов для Т-образного паза
Технические характеристики
| Максимальный диаметр сверления сталь, мм | 50мм / М20х2,5 |
| Размер стола по оси X и Y, мм | 630 х 500 х 500 мм |
| Частота вращения вертикального шпинделя, об/мин | 25 - 2000 об/мин |
| Конус шпинделя | МК-5 |
| Напряжение, В | 400 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Количество скоростей | 16 |
| Ход пиноли шпинделя, мм | 315 |
| Расстояние шпиндель-стойка | 350 - 1600 мм |
| Расстояние шпиндель-основание, мм | 320 - 1220 |
| Размер основания, мм | 985 х 2380 мм |
| Горизонтальный ход головы, мм | 1250 мм |
| Макс. Ø сверления, чугун | 50мм / М20х2,5 |
| Вертикальный ход консоли | 600 мм |
| Двигатель подъема консоли | 1,5 кВт |
| Макс. Ø продолжительного сверления с автоподачей | 46 мм |
| Максимальный крутящий момент | 500 Нм |
| Автоподача пиноли шпинделя, 16 | 0,04 - 3,2 мм/об |
| Расстояние шпиндель-колонна, мм | 350 - 1600 мм |
| Общая потребляемая мощность | 7 кВт |
| Т-образный паз стола | 5,22/150 мм |
| Устройтво подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | нет |
| Выходная мощность | 4,0 кВт / S1 100% |
| Габаритные размеры упаковки (ДхШхВ), мм | 2580 х 1140 х 2840 мм |
| Длина, мм | 2480 |
| Ширина, мм | 1040 |
| Высота, мм | 2750 |
| Масса, кг | 3500 |
| Длина в упаковке, см | 258 |
| Ширина в упаковке, см | 112 |
| Высота в упаковке, см | 251 |
| Масса в упаковке, кг | 3700 |
Характеристики
Основные характеристики
-
Конус шпинделяМК-5
-
Расстояние колонна-шпиндель, мм350 - 1600
-
Максимальный крутящий момент, Нм500
-
Расстояние от шпинделя до стойки, мм350 - 1600
-
Размер стола по оси X и Y, мм630 х 500 х 500
-
Горизонтальный ход головы, мм1250
-
Вертикальный ход консоли600
-
Двигатель подъема консоли, кВт1,5
-
Автоподача пиноли шпинделя, мм/об0,04 - 3,2
-
Общая потребляемая мощность, кВт7
-
Т-образный паз стола, мм5,22/150
-
Мощность насоса СОЖ, кВт0,09
-
Размер основания, мм985 х 2380
-
Автореверснет
-
Масса, кг3500
-
Количество скоростей16
-
Ход пиноли шпинделя, мм315
-
Частота вращения шпинделя, об/мн25 - 2000
-
Размеры станка (Д x Ш x В), мм2480 x 1040 x 2750
-
Напряжение, В400
-
Максимальный диаметр сверления сталь, мм50мм / М20х2,5
-
Максимальный диаметр сверления чугун, мм50мм / М20х2,5
-
Расстояние шпиндель-основание, мм320 - 1220
-
Устройство подачи СОЖда
-
Автоподачаесть
-
Выходная мощность, кВт4,0 / S1 100%
