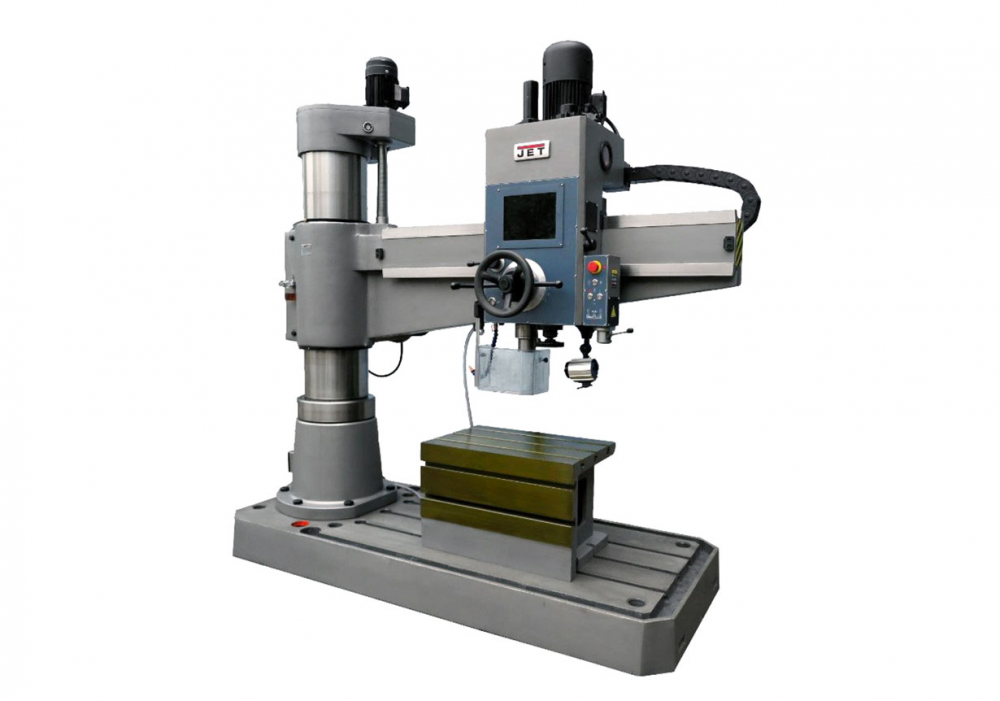

Радиально-сверлильный станок JET JRD-1600DRT фото 1
Радиально-сверлильный станок JET JRD-1600DRT фото 1

Радиально-сверлильный станок JET JRD-1600DRT

Артикул: 50000983T

В корзину Узнать цену

Станок JET JRD-1600DRT – мощная и надежная машина для сверления отверстий и нарезания резьбы в крупногабаритных металлических изделиях.

Описание

Радиально-сверлильный станок JET JRD-1600DRT – машина индустриального класса, предназначенная для серийной обработки массивных заготовок в промышленных условиях.

С помощью данного станка можно сверлить отверстия диаметром до 70 мм, проводить расточные работы, а также нарезать резьбы до M50.

Станок представляет собой массивную конструкцию, отлитую из чугуна. Основные узлы собраны из высококачественных комплектующих. Благодаря этому, агрегат прочен и устойчив к нагрузкам, отличается хорошей точностью сверления и долговечностью.

В основании имеются емкость и помпа для СОЖ, а также пазы для крепления крупногабаритных и тяжелых изделий. Обработка изделий проходит на массивном столе большого размера, имеющем высокую точность и жесткость. Комплект включает в себя дополнительный кубический стол для заготовок меньшего размера.

Сверлильная голова перемещается вдоль консоли с помощью отдельного двигателя мощностью 1,5 кВт. Консоль может изменять свое положение по высоте и вращаться вокруг колонны на 180°. Все перемещения по осям происходят плавно и легко. Независимые гидравлические зажимные устройства фиксируют сверлильную голову и колонну как по отдельности, так и вместе.

Станок оснащен экономичным асинхронным двигателем мощностью 4 кВт, имеет диапазон скорости вращения шпинделя 38-2000 оборотов в минуту. Регулировка скорости подачи шпинделя – бесступенчатая с использованием серводвигателя АС.

Удобный пульт управления имеет сенсорный экран, на котором отображаются текущие параметры в метрических и британских единицах.

На станке реализована автоматизация процесса нарезания резьбы – оператор настраивает необходимые параметры и запускает операцию. По достижении необходимой глубины срабатывает реверс шпинделя.

Комплектация

  • Сверлильный патрон с ключом
  • Дорн МК4/B16
  • Переходные втулки МК5/MK4, МК4/MK3, МК3/MK2
  • Клин-выколотка
  • Крепежные болты для Т-образного паза М24х120 – 4шт.
  • Фундаментные болты М24х500 – 6шт.
  • Стандартный коробчатый стол 600х400мм

Технические характеристики

Макс. диаметр сверления в низколегированной стали, мм 63
Макс. диаметр сверления в чугуне, мм 70
Макс. диаметр нарезания резьбы в низколегированной стали, мм М45
Макс. диаметр нарезания резьбы в чугуне, мм М50
Частота вращения шпинделя, об/мин 38-275, 275-2000
Шаг изменения скоростей вращения шпинделя бесступенчатое
Конус шпинделя МК-5
Мощность главного двигателя 4,0
Макс. крутящий момент шпинделя, Нм 400
Шаг изменения скоростей автоподачи пиноли шпинделя бесступенчатое
Диапазон скоростей автоподачи пиноли шпинделя, мм/об 0-300
Максимальное усилие механизма подачи, кH 16
Вертикальное перемещение консоли вверх/вниз, мм/мин 1200
Диаметр колонны, мм 350
Угол поворота консоли вокруг оси колонны, град. ±180°
Перемещение шпинделя на оборот маховика, мм 122
Ход пиноли шпинделя, мм 320
Расстояние от шпинделя до колонны, мм 350– 1600
Горизонтальный ход шпиндельной бабки (вручную), мм 1250
Расстояние шпиндель-основание, мм 660 – 1250
Размер рабочего стола, мм 750х500х500
Размер Т-образного паза стола, мм (3) 22х38-150
Размер основания, мм 2400х1000
Размер Т-образного паза основания, мм (3) 28х48-200
Мощность двигателя подачи, кВт 1,57
Мощность двигателя подъема/опускания консоли, кВт 1,5
Мощность гидро.насоса зажима шпинделя, стойки и траверсы, кВт 0,75
Мощность двигателя подачи СОЖ, Вт 0,18
Длина, мм 2490
Ширина, мм 1050
Высота, мм 2780
Масса, кг 3400

Характеристики

Основные характеристики

  • Конус шпинделя
    MK-5
  • Расстояние колонна-шпиндель, мм
    350-1600
  • Максимальный крутящий момент, Нм
    400
  • Автоподача пиноли шпинделя, мм/об
    0-300
  • Размер основания, мм
    2400х1000
  • Масса, кг
    3400
  • Ход пиноли шпинделя, мм
    320
  • Частота вращения шпинделя, об/мн
    38-275, 275-2000
  • Размеры станка (Д x Ш x В), мм
    2490 x 1050 x 2780
  • Максимальный диаметр сверления чугун, мм
    70
  • Расстояние шпиндель-основание, мм
    660-1250
  • Макс. диаметр сверления в низколегированной стали, мм
    63
  • Макс. диаметр нарезания резьбы в низколегированной стали
    М45
  • Макс. Ø нарезаемой резьбы (чугун), мм
    М50
  • Шаг изменения скоростей вращения шпинделя
    бесступенчатое
  • Мощность главного двигателя, кВт
    4
  • Шаг изменения скоростей автоподачи пиноли шпинделя
    бесступенчатое
  • Максимальное усилие механизма подачи, кH
    16
  • Вертикальное перемещение консоли вверх/вниз, мм/мн
    1200
  • Диаметр колонны, мм
    350
  • Угол поворота консоли вокруг оси колонны, °
    ±180
  • Перемещение шпинделя на оборот маховика, мм
    122
  • Горизонтальный ход шпиндельной бабки (вручную), мм
    1250
  • Мощность двигателя подачи СОЖ, Вт
    0,18
  • Мощность гидронасоса зажима шпинделя, стойки и траверсы, кВт
    0,75
  • Мощность двигателя подъема/опускания консоли, кВт
    1,5
  • Мощность двигателя подачи, кВт
    1,57
  • Размер Т-образного паза основания, мм
    (3) 28х48-200
  • Размер Т-образного паза стола, мм
    (3) 22х38-150
  • Размер рабочего стола, мм
    750х500х500
