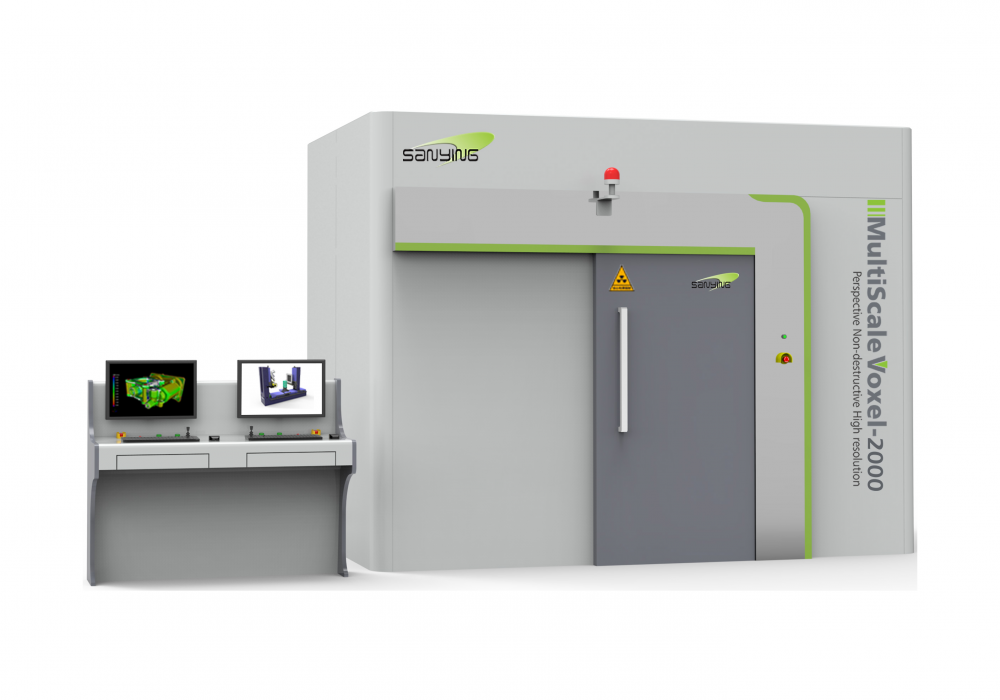

Промышленный томограф Sanying multiscaleVoxel-2000
Артикул: multiscaleVoxel-2000
Sanying multiscaleVoxel-2000 – мощный, высокоточный и простой в использовании промышленный томограф для неразрушающего контроля материалов с различной плотностью.
Описание
Sanying multiscaleVoxel-2000 – мощный, высокоточный и простой в использовании промышленный томограф для неразрушающего контроля материалов с различной плотностью.
Данная модель может одновременно оснащаться рентгеновским источником с двойной головкой (нано- и микрофокус), а также отдельной мощной минифокусной трубкой с высоким напряжением (до 600 кВ).
В таком случае нанофокусный источник используется для исследования низкоплотных объектов со сверхвысоким разрешением, а микрофокусный источник – для сканирования композитов, алюминия и других более плотных материалов.
Минифокусный источник, установленный отдельно, позволяет исследовать сталь, свинец толщиной до 4 мм и другие плотные материалы.
Разработчики прибора – компания Sanying (Китай) – объединили в данной модели свой многолетний опыт и лучшие мировые достижения в области создания микротомографов высокого разрешения.
Особенности
- Аппарат можно оснастить двумя типами детекторов одновременно:
- линейным детектором – для обеспечения лучшей контрастности серых оттенков и решения задач аддитивного производства;
- плоскопанельным детектором — для максимальной скорости сканирования.
- Специальный алгоритм повышает качество изображения.
- Томограф можно оснастить мощным рентгеновским источником с высоким напряжением (до 600 кВ).
- Основание томографа выполнено из гранита, который поглощает внешние вибрации и обеспечивает высокую точность измерений.
Возможности использования
- Измерение толщины стенок изделий с целью проведения метрологических исследований
- Исследование причин неисправностей и отказов готовых изделий
- Анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов, и композитов
- Контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле
- Исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стеклах и пр.) после различных процессов термообработки
- Сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD)
- Обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца
- Моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов
- Контроль качества сварных и паяных соединений
- Исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
- Исследование петрофизических свойств горных пород
- Исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов
Характеристики
Основные характеристики
-
Вес, кг35 000-60 000
-
Габариты томографа (Д × Ш × В), мм3700 × 2300 × 2800
-
Соблюдение норм радиационной безопасности при работе с ИИИМенее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
-
Максимальная масса образца, кг100
-
Максимальный размер образца (диаметр × высота), мм800 × 1100
-
Шаг пикселя детектора, мкм49,5; 85; 100; 127; 139
-
Разрешение матрицы детектора, пикс.3072 × 3072
-
Размер активной области детектора, мм427 × 427
-
Максимальное напряжение на рентгеновской трубке, кВ225, 240, 300, 450, 500, 600
-
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус)Да
-
Максимальное пространственное разрешение системы томографии, мкм0,5
-
МатериалБетон, Руда, Нефтяной керн, Металлы, Композитные материалы, Керамика, Пластики
-
Минимальное фокусное пятно рентгеновской трубки, мкм0,5
Модификации
| Модель | Максимальное пространственное разрешение системы томографии, мкм | Максимальный размер образца (диаметр × высота), мм | Максимальная масса образца, кг |
|---|---|---|---|

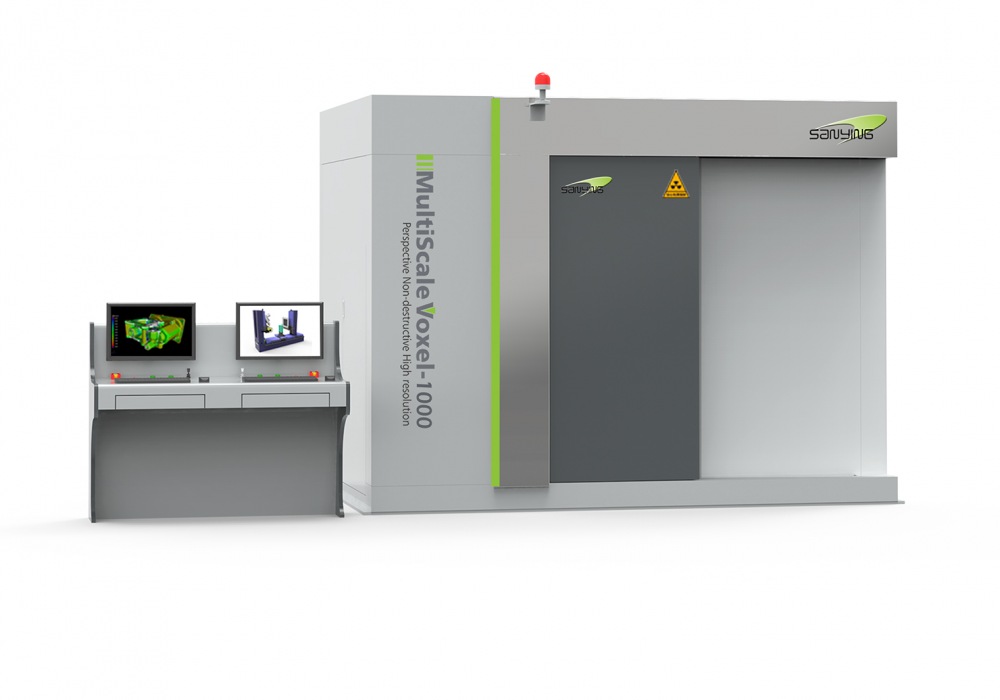

| Промышленный томограф Sanying multiscaleVoxel-1000 | 30 | 800 × 1100 | 100 |
| Промышленный томограф Sanying multiscaleVoxel-2000 | 0,5 | 800 × 1100 | 100 |
