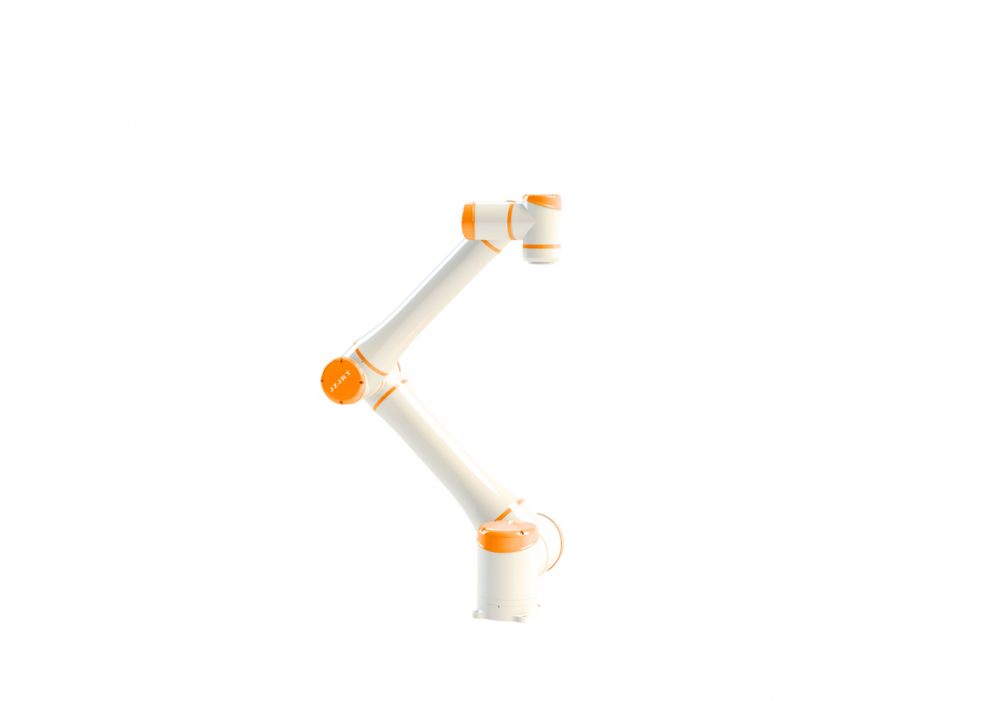

Промышленный кооперативный робот JZJ10X-130 фото 1
Промышленный кооперативный робот JZJ10X-130 фото 1

Промышленный кооперативный робот JZJ10X-130

Артикул: JZJ10X-130

В корзину Узнать цену

JZJ10X-130 – универсальный и надежный 6-осевой кооперативный робот, используемый в различных сферах деятельности.

Описание

JZJ10X-130 – универсальный и надежный 6-осевой кооперативный робот, используемый в различных сферах деятельности.

Робот оснащен процессором PC-X86, операционной системой семейства Linux, простой в освоении системой управления 16DI&16DO и мощным двигателем от компании Tsino Dynatron. Поэтому агрегат отличается высокой степенью гибкости, точностью траектории и повторного позиционирования, быстротой и плавностью хода, а также стабильностью.

Данная модель входит в серию JZJ-X – линейку роботов нового поколения, обладающих рядом преимуществ:

  • отличная производительность;
  • легкий вес;
  • высокая точность;
  • высокая скорость работы;
  • безопасность;
  • автоматизация;
  • оптимизация затрат.

Возможности применения таких роботов широки – от промышленности и логистики до медицины и ресторанного бизнеса.

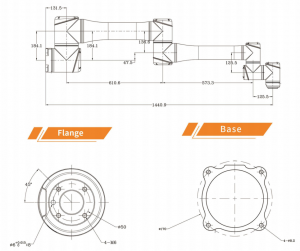

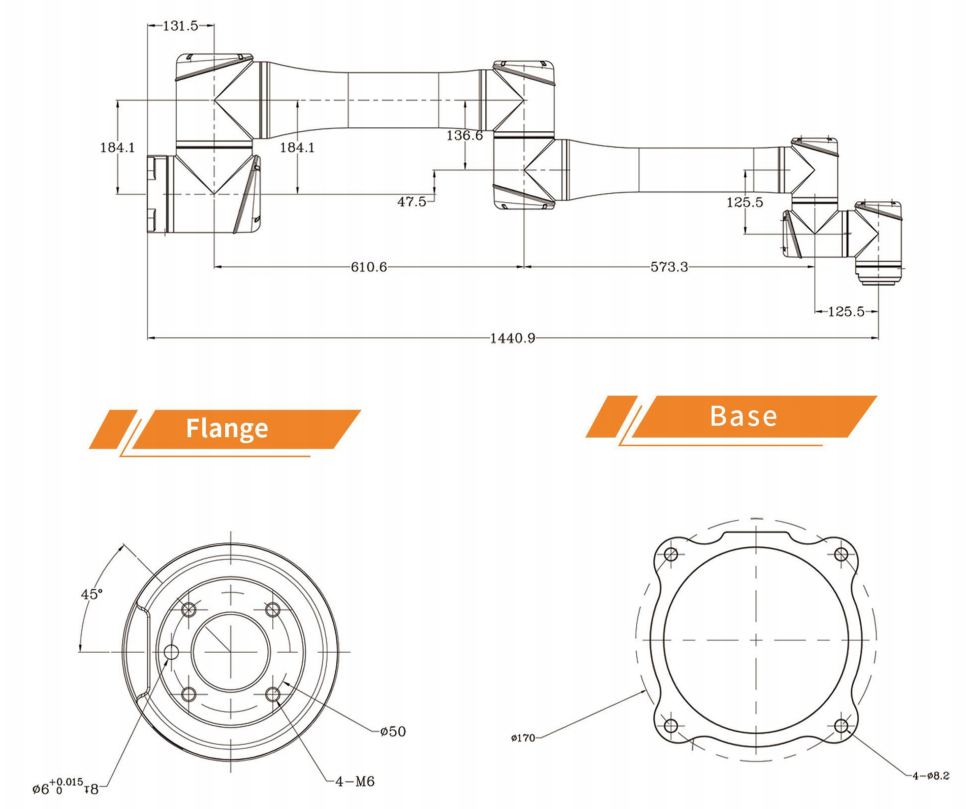

Чертежи робота

Преимущества предприятия-производителя

Обслуживание по всему миру

В компании JZJRT Co., Ltd работает команда профессионалов, которая удовлетворит потребности клиента и обеспечит обслуживание робота в любой точке мира.

Проектирование и производство
В создании устройств участвуют более 20 опытных инженеров JZJRT Co., Ltd, которые внедряют последние научные достижения в сфере робототехники и машиностроения.

Контроль качества
В компании JZJRT Co., Ltd все этапы производственного процесса соответствуют стандартам ISO.

Технические характеристики

Форм-фактор Вертикальный многошарнирный
Количество осей 6
Грузоподъемность 10 кг
Амплитуда движения

Ось 1: -170° – 170°

Ось 2: -100° – 100°

Ось 3: -60° – 240°

Ось 4: -170° – 170°

Ось 5: -100° – 100°

Ось 6: -350° – 350°
Номинальная скорость движения

Ось 1: 81°/с

Ось 2: 81°/с

Ось 3: 121°/с

Ось 4: 182°/с

Ось 5: 182°/с

Ось 6: 182°/с
Точность повторного позиционирования ±0,03 мм
Максимальная досягаемость руки 1300 мм
Вес 32 кг
Условия эксплуатации

Температура окружающей среды: 0~45°C

Относительная влажность: 20%-80% (без конденсата)

Вибрация: <0,5G

Особые указания: место установки должно находиться вдали от легковоспламеняющихся или коррозийных газов и жидкостей, а также источников электромагнитных помех.
Степень защиты IP54
Мощность 2 кВА

Параметры шкафа управления и пульта обучения

Размеры 400 x 460 x 260 мм
Вес шкафа управления 18 кг
Способ охлаждения Воздушное
Источник питания Однофазный, переменный ток, 220 В, 50/60 Гц
Входной и выходной сигнал 16DI/16DO
Способ управления позиционированием EtherCAT
Расширяемое количество внешних осей До 6
LAN (Host link) TCP/IP
Интерфейсы RS485 (1 шт.)
RS232 (2 шт.)
CAN (2 шт.)
USB 2.0 (1 шт.)
Блок привода Сервопривод переменного тока
Интерфейс безопасности 4 external emergency stop signal access
Температура

В работе: 0~+45°C

Не в работе: -20~+64°C
Относительная влажность 10%~90% (без конденсата)
Вибрация <0,5G
Длина кабеля 5 м

Характеристики

Основные характеристики

  • Точность повторного позиционирования, мм
    ±0,03
  • Вес робота, кг
    32
  • Длина кабеля, м
    5
  • Интерфейс
    RS485, RS232, CAN, USB 2.0
  • Мощность, кВА
    2
  • Вибрация, G
    <0,5
  • Степень защиты
    IP54
  • Размеры шкафа управления, мм
    400 x 460 x 260
  • Вес шкафа управления, кг
    18
  • Способ охлаждения шкафа управления
    Воздушное
  • Питание
    Однофазное, переменный ток, 220 В, 50/60 Гц
  • Входной и выходной сигнал
    16DI/16DO
  • Способ управления позиционированием
    EtherCAT
  • Расширяемое количество внешних осей
    До 6
  • LAN (Host link)
    TCP/IP
  • Блок привода
    Сервопривод переменного тока
  • Максимальная досягаемость руки, мм
    1300
  • Номинальная скорость движения (ось 6), °/с
    182
  • Температура окружающей среды, °C
    0~45
  • Относительная влажность
    20%-80%
  • Форм-фактор
    Вертикальный многошарнирный
  • Количество осей
    6
  • Грузоподъемность, кг
    10
  • Амплитуда движения (ось 1)
    -170° – 170°
  • Амплитуда движения (ось 2)
    -100° – 100°
  • Амплитуда движения (ось 3)
    -60° – 240°
  • Амплитуда движения (ось 4)
    -170° – 170°
  • Амплитуда движения (ось 5)
    -100° – 100°
  • Амплитуда движения (ось 6)
    -350° – 350°
  • Номинальная скорость движения (ось 1), °/с
    81
  • Номинальная скорость движения (ось 2), °/с
    81
  • Номинальная скорость движения (ось 3), °/с
    121
  • Номинальная скорость движения (ось 4), °/с
    182
  • Номинальная скорость движения (ось 5), °/с
    182
  • Интерфейс безопасности
    4 external emergency stop signal access
