Преобразователь S5280
Артикул: —

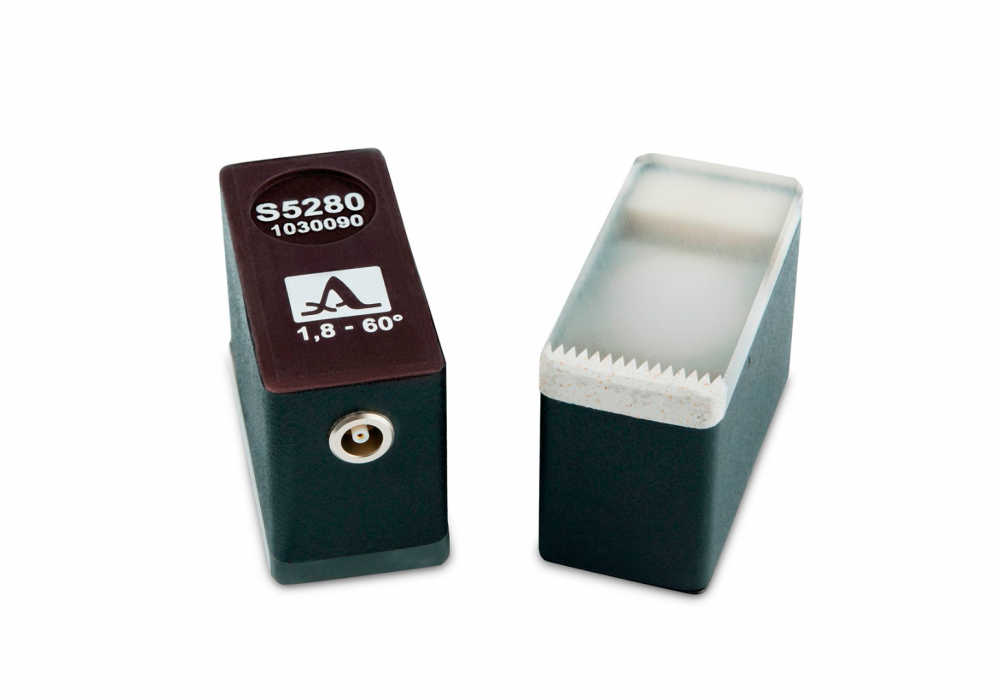

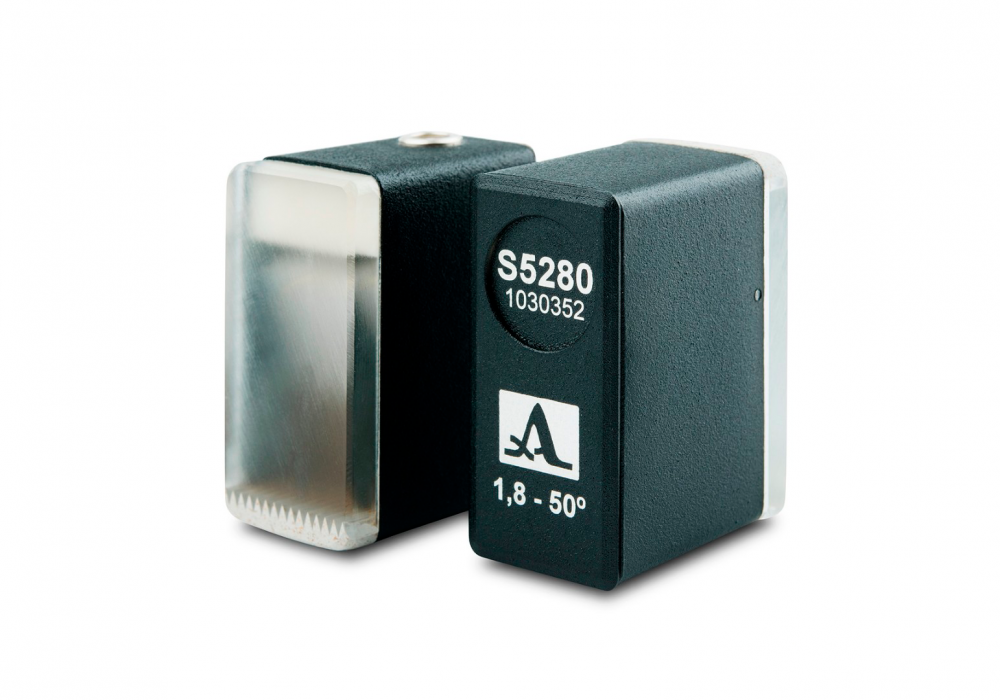

Наклонный совмещенный преобразователь S5280 используется в дефектоскопии.
Описание
Наклонный совмещенный преобразователь S5280 используется в дефектоскопии.

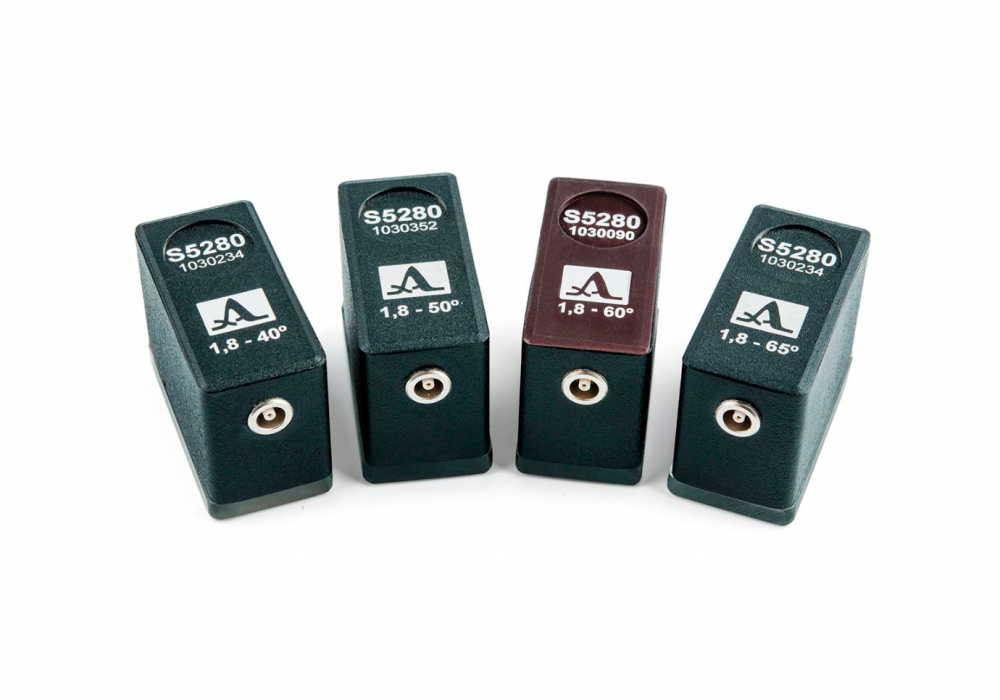

Модельный ряд
| Модель преобразователя | Стрела |
| S5280 1,8A40D18CS (арт. 1421) | 15мм (40°) |
| S5280 1,8A50D18CS (арт. 1422) | 17мм (50°) |
| S5280 1,8A60D18CS (арт. 1424) | 21мм (60°) |
| S5280 1,8A65D18CS (арт. 1423) | 21мм (65°) |
Опционально протектор преобразователя можно притереть под необходимый радиус кривизны:
- Продольная притирка вдоль оси трубы (для контроля кольцевых швов) – диаметр от 50 до 550 мм
- Поперечная притирка поперек оси трубы ( для контроля гибов и продольных швов) – диаметр от 60 до 1000 мм
Совместимость
- Миниатюрный ультразвуковой дефектоскоп А1211 Mini
- Ультразвуковой дефектоскоп А1212 MASTER
- Ультразвуковой дефектоскоп А1214 EXPERT
Характеристики
Основные характеристики
-
Габаритные размеры, мм46х24х34
-
ТипНаклонный совмещенный
-
Область примененияДефектоскопия
-
Масса, г61
-
Частота, МГц1,8
-
Тип разъемаLEMO серии 00.250
-
Стрела15 – 21 мм (40°– 65°)
Модификации
| Модель | Масса, г | Частота, МГц | Стрела |
|---|---|---|---|
| Преобразователь S5280 | 61 | 1,8 | 15 – 21 мм (40°– 65°) |
| Преобразователь S5182 | 28 | 2,5 | 11 – 17 мм (40°– 90°) |
| Преобразователь S5096 | 15 | 5 | 6 – 11 мм (40°– 90°) |
