Преобразователь S5182
Артикул: —

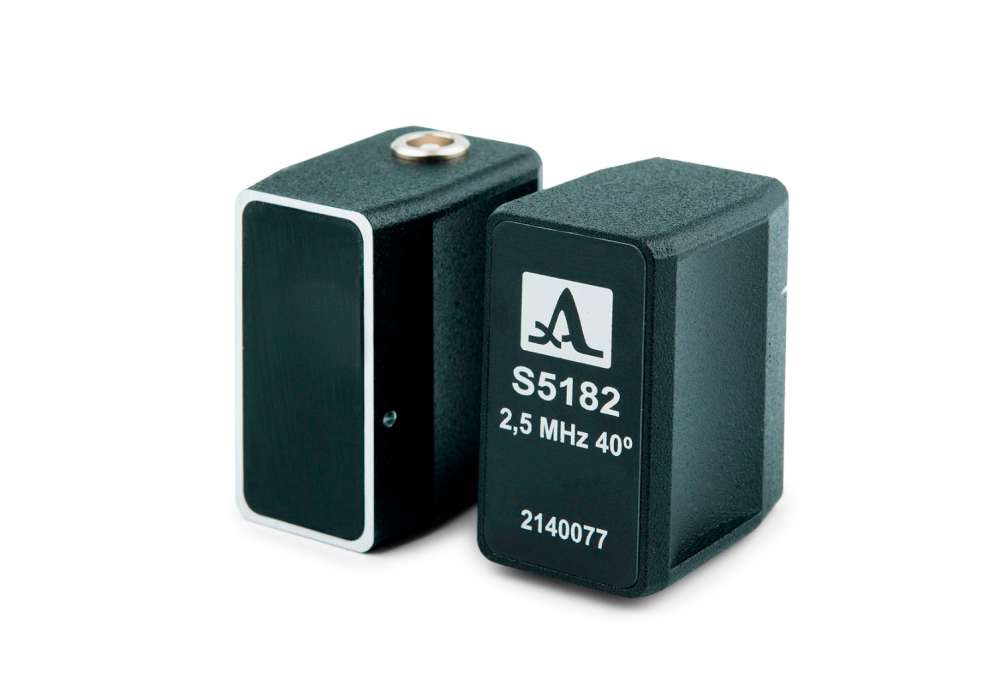

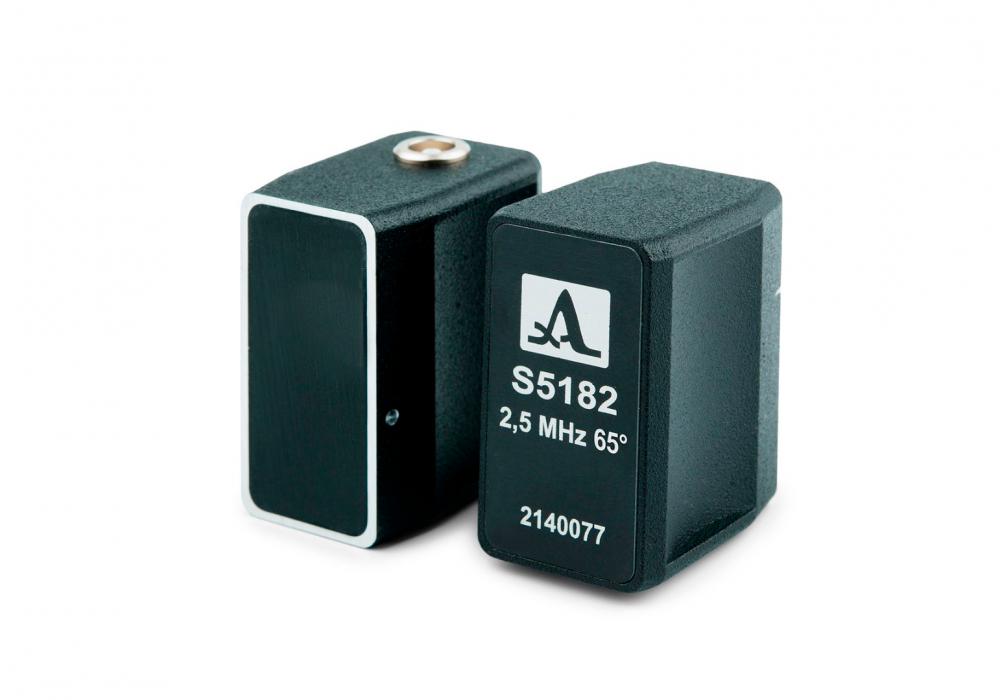

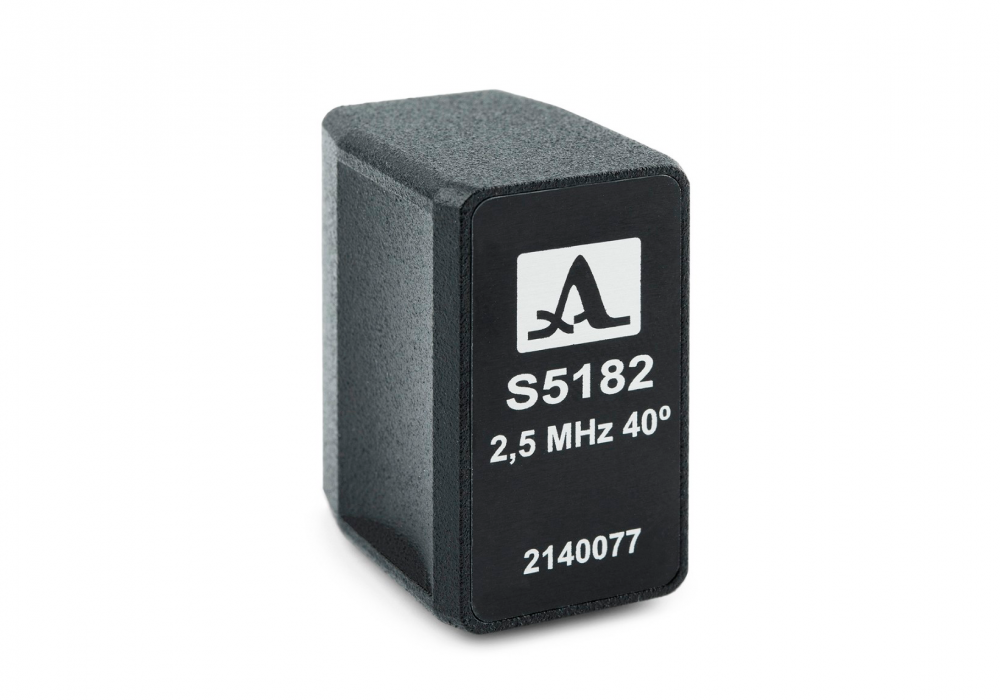

Наклонный совмещенный преобразователь S5182 используется в дефектоскопии.
Описание
Наклонный совмещенный преобразователь S5182 используется в дефектоскопии.
В зависимости от устройства, на котором он установлен, этот преобразователь обеспечивает диапазон измерения глубины залегания дефекта по стали от 2 миллиметров до 1,3 метров.

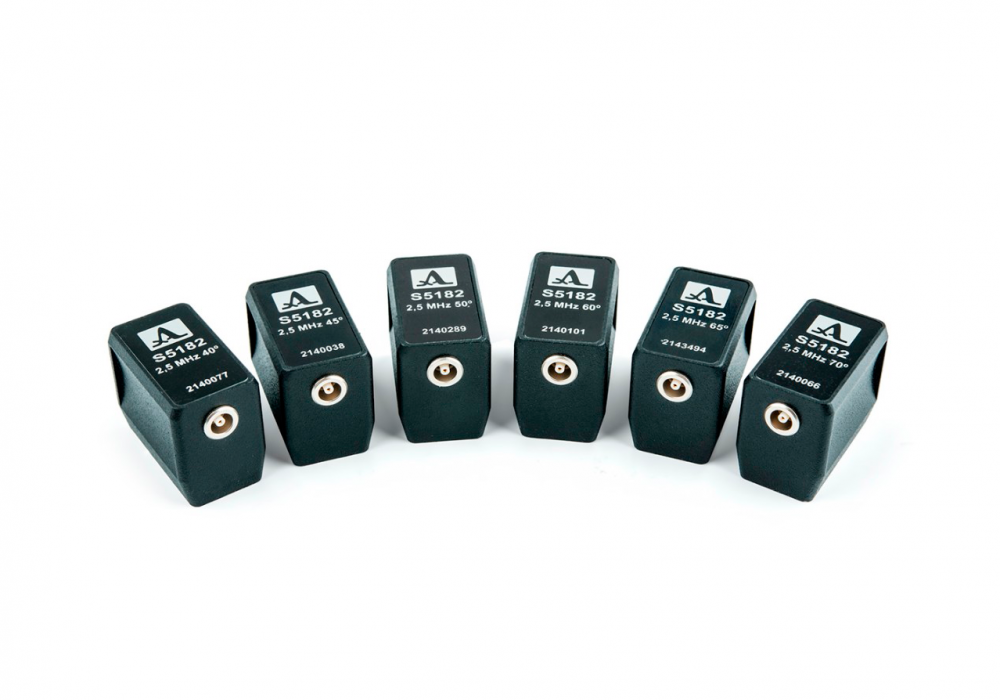

Модельный ряд
| Модель преобразователя | Стрела |
| S5182 2,5A40D12CS (арт. 1431) | 11мм (40°) |
| S5182 2,5A45D12CS (арт. 1437) | 12мм (45°) |
| S5182 2,5A50D12CS (арт. 1432) | 13мм (50°) |
| S5182 2,5A60D12CS (арт. 1433) | 15мм (60°) |
| S5182 2,5A65D12CS (арт. 1434) | 15мм (65°) |
| S5182 2,5A70D12CS (арт. 1435) | 17мм (70°) |
| S5182 2,5A90D12CR (арт. 1436) | по заказу (90°) |
Опционально протектор каждого преобразователя можно притереть под необходимый радиус кривизны:
- Продольная притирка вдоль оси трубы (для контроля кольцевых швов) - диаметр от 28 до 350 мм
- Поперечная притирка поперек оси трубы ( для контроля гибов и продольных швов) - диаметр от 35 до 800 мм
Совместимость
- Миниатюрный ультразвуковой дефектоскоп А1211 Mini
- Ультразвуковой дефектоскоп А1212 MASTER
- Ультразвуковой дефектоскоп А1214 EXPERT
Характеристики
Основные характеристики
-
Габаритные размеры, мм31х18х29
-
ТипНаклонный совмещенный
-
Область примененияДефектоскопия
-
Масса, г28
-
Частота, МГц2,5
-
Тип разъемаLEMO серии 00.250
-
Стрела11 – 17 мм (40°– 90°)
Модификации
| Модель | Масса, г | Частота, МГц | Стрела |
|---|---|---|---|
| Преобразователь S5280 | 61 | 1,8 | 15 – 21 мм (40°– 65°) |
| Преобразователь S5182 | 28 | 2,5 | 11 – 17 мм (40°– 90°) |
| Преобразователь S5096 | 15 | 5 | 6 – 11 мм (40°– 90°) |
