Преобразователь S5096
Артикул: —
Наклонный совмещенный преобразователь S5096 используется в дефектоскопии.
Описание
Наклонный совмещенный преобразователь S5096 используется в дефектоскопии.
В зависимости от устройства, на котором он установлен, этот преобразователь обеспечивает диапазон измерения глубины залегания дефекта по стали от 2 до 500 миллиметров.

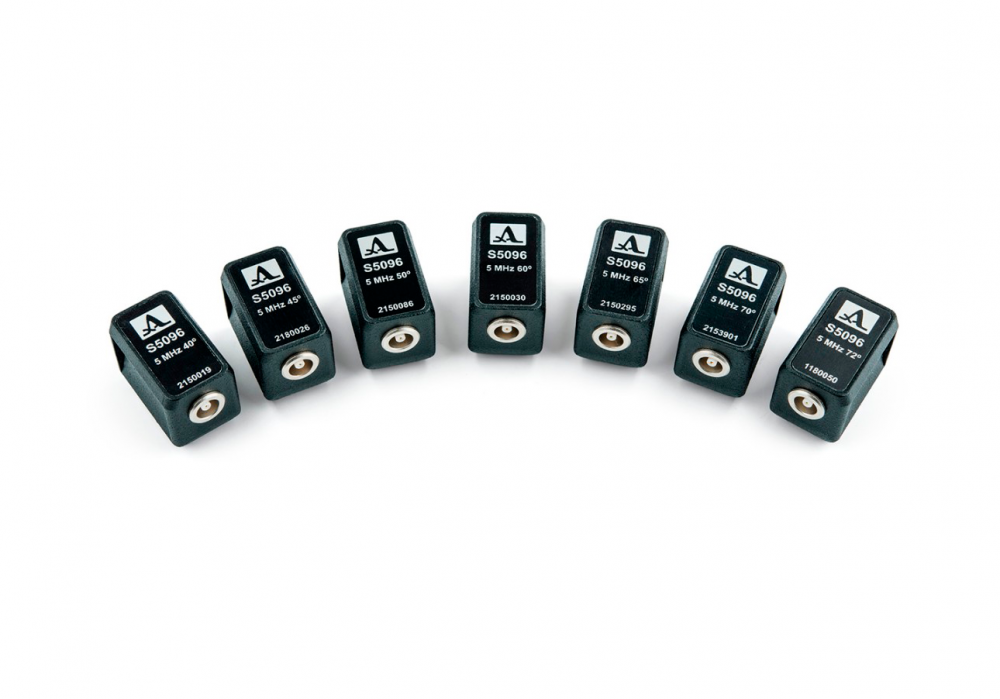

Модельный ряд
| Модель преобразователя | Стрела |

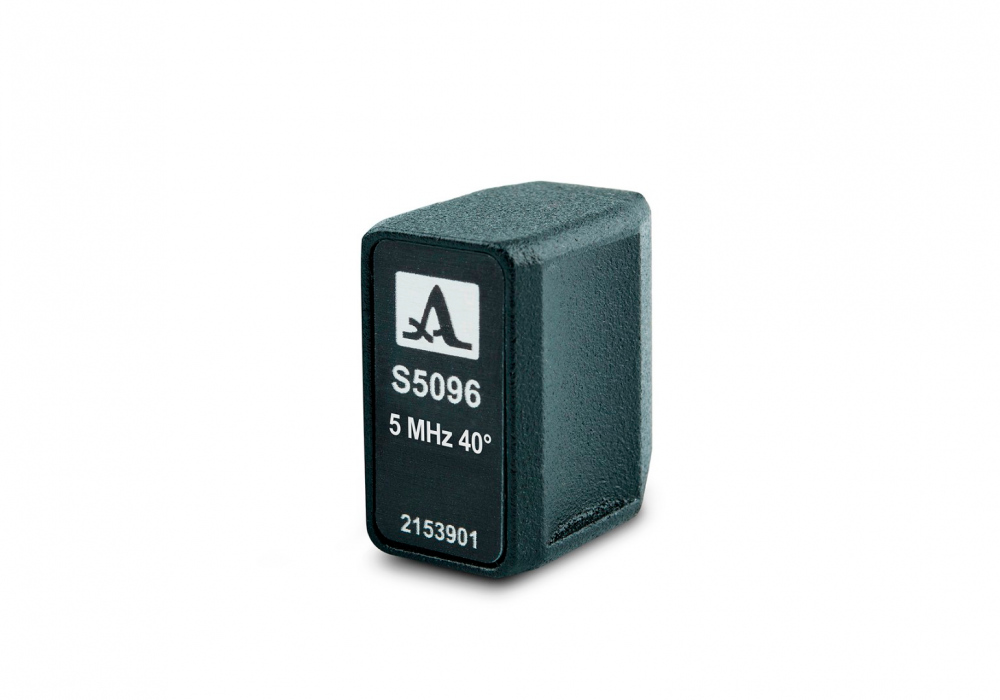

| 5096 5.0A40D6CS (арт. 1445) | 6мм (40°) |
| S5096 5.0A45D6CS (арт. 1448) | 7мм (45°) |
| S5096 5.0A50D6CS (арт. 1441) | 8мм (50°) |
| S5096 5.0A60D6CS (арт. 1447) | 9мм (60°) |
| S5096 5.0A65D6CS (арт. 1442) | 9мм (65°) |

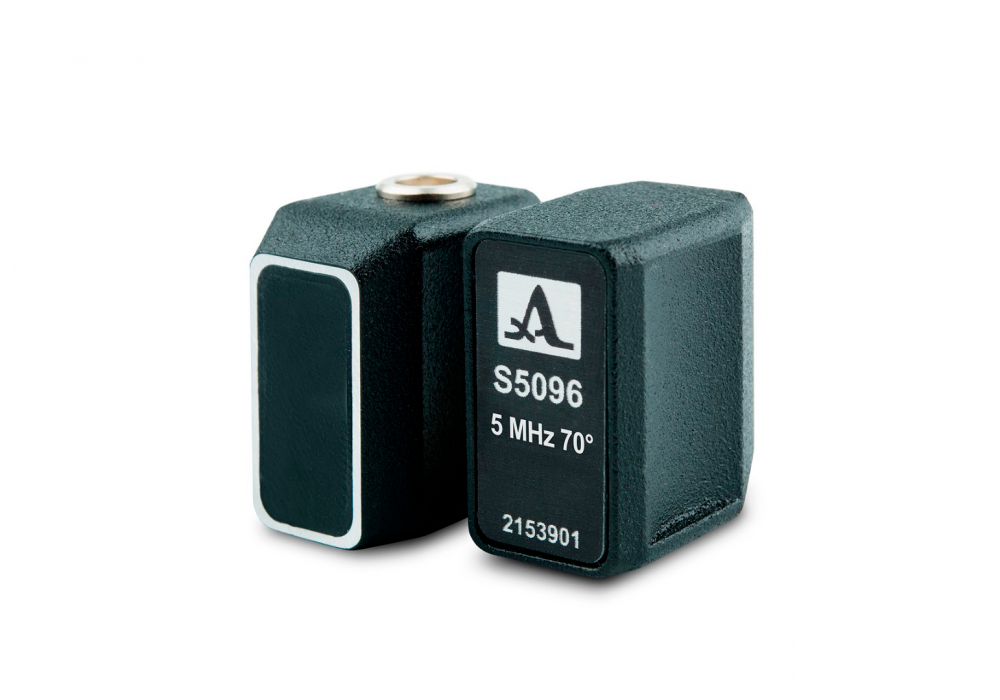

| S5096 5.0A70D6CS (арт. 1443) | 10мм (70°) |
| S5096 5.0A72D6CS (арт. 1444) | 11мм (72°) |
| S5096 5.0A90D6CR (арт. 1446) | по заказу (90°) |
Опционально протектор каждого преобразователя можно притереть под необходимый радиус кривизны:
- Продольная притирка вдоль оси трубы (для контроля кольцевых швов) - диаметр от 20 до 350 мм
- Поперечная притирка поперек оси трубы (для контроля гибов и продольных швов) - диаметр от 28 до 720 мм
Совместимость
- Миниатюрный ультразвуковой дефектоскоп А1211 Mini
- Ультразвуковой дефектоскоп А1212 MASTER
- Ультразвуковой дефектоскоп А1214 EXPERT
Характеристики
Основные характеристики
-
Габаритные размеры, мм26,5х15,5х20
-
ТипНаклонный совмещенный
-
Область примененияДефектоскопия
-
Масса, г15
-
Частота, МГц5
-
Тип разъемаLEMO серии 00.250
-
Стрела6 – 11 мм (40°– 90°)
Модификации
| Модель | Масса, г | Частота, МГц | Стрела |
|---|---|---|---|
| Преобразователь S5280 | 61 | 1,8 | 15 – 21 мм (40°– 65°) |
| Преобразователь S5182 | 28 | 2,5 | 11 – 17 мм (40°– 90°) |
| Преобразователь S5096 | 15 | 5 | 6 – 11 мм (40°– 90°) |
