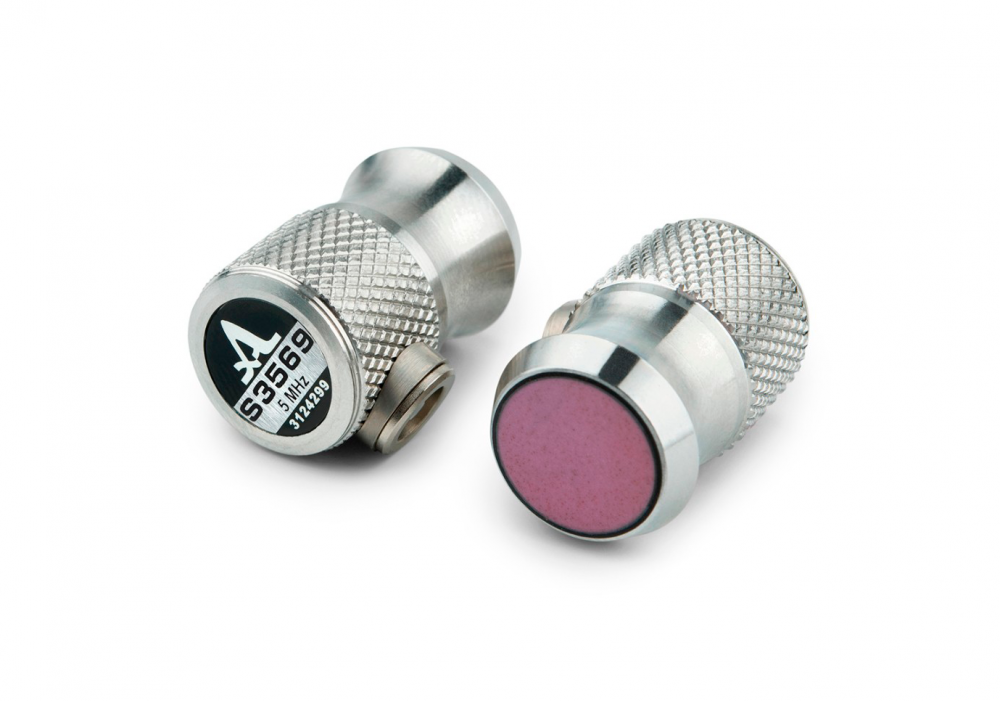

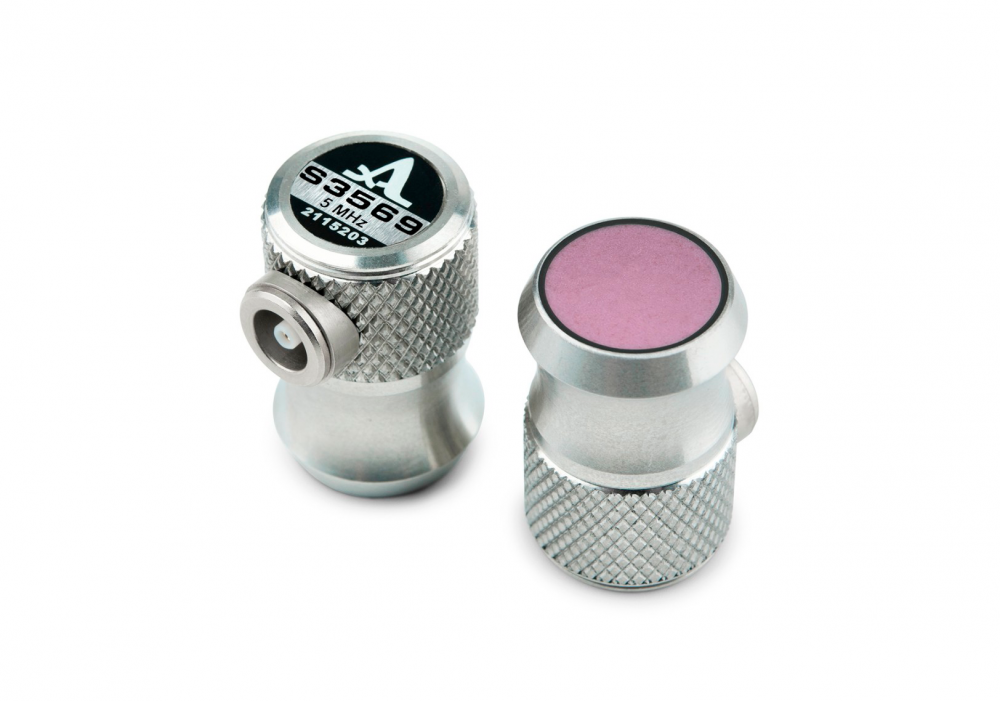

Преобразователь S3569 5.0A0D10CL
Артикул: 1463
Совмещенный преобразователь S3569 5.0A0D10CL используется в толщинометрии и дефектоскопии различных материалов.
Описание
Совмещенный преобразователь S3569 5.0A0D10CL используется в толщинометрии и дефектоскопии различных материалов.
Совместимость
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
- Миниатюрный ультразвуковой дефектоскоп А1211 Mini
- Ультразвуковой дефектоскоп А1212 MASTER
- Ультразвуковой дефектоскоп А1214 EXPERT
- Ультразвуковой толщиномер А1208
- Ультразвуковой толщиномер А1209
- Ультразвуковой толщиномер А1210
Характеристики
Основные характеристики
-
Габаритные размеры, мм24 х d16 (18,5 у разъема)
-
ТипСовмещенный
-
Область примененияТолщинометрия, дефектоскопия
-
Масса, г17
-
Обозначение по ГОСТуП111-5,0-10
-
Частота, МГц5
-
Диаметр пьезоэлемента, мм10
-
Тип разъемаLEMO серии 00.250
Модификации
| Модель | Масса, г | Частота, МГц | Диаметр пьезоэлемента, мм |
|---|---|---|---|
| Преобразователь S3567 2.5A0D10CL | 17 | 2,5 | 10 |
| Преобразователь S3568 2.5A0D10CL | 17 | 2,5 | 10 |
| Преобразователь S3569 5.0A0D10CL | 17 | 5 | 10 |
| Преобразователь S3373 5.0A0D8CL | 15 | 5 | 8 |
| Преобразователь S3375 4.0A0D5CL | 15 | 4 | 5 |
| Преобразователь S3469 1.8A0D18CL | 40 | 1,8 | 18 |
| Преобразователь S3466 1.25A0D18CL | 40 | 1,25 | 18 |
| Преобразователь S3460 2.5A0D18CL | 40 | 2,5 | 18 |
| Преобразователь S3740 0.25A0D30CL | 220 | 0,25 | 30 |
| Преобразователь S3750 1.0A0D30CL | 220 | 1 | 30 |
