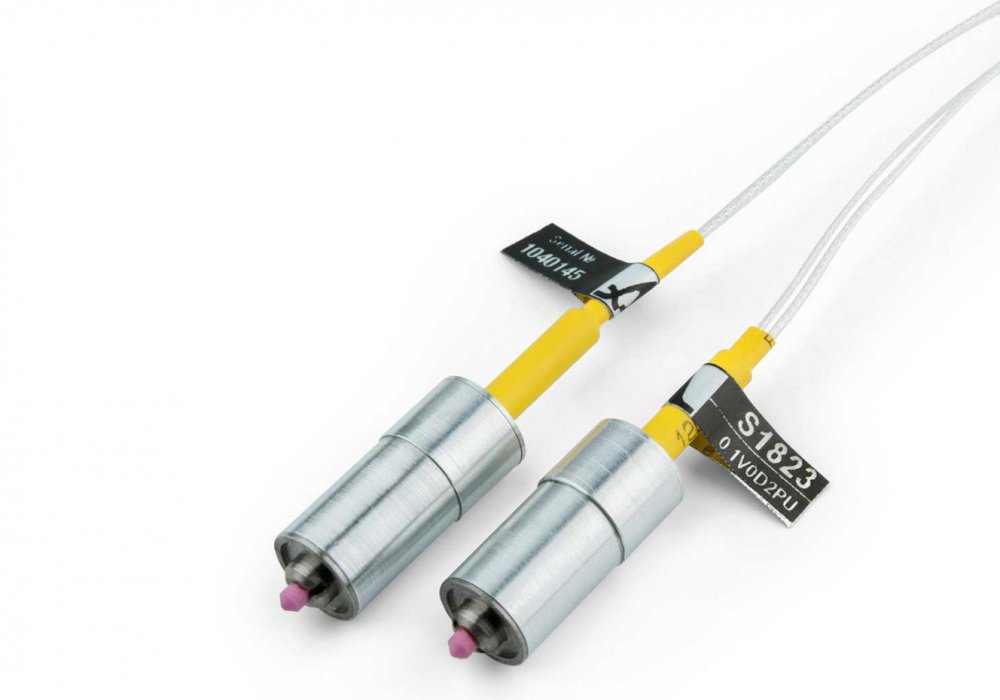

Преобразователь S1823 0.1V0D2PU
Артикул: 1477
Ультразвуковые пьезоэлектрические преобразователи с переключением типа волн S1823 0.1V0D2PU предназначены для неразрушающего контроля изделий, изготовленных из твердых неметаллических материалов.
Описание
Ультразвуковые пьезоэлектрические преобразователи с переключением типа волн S1823 0.1V0D2PU предназначены для неразрушающего контроля изделий, изготовленных из твердых неметаллических материалов.
Данные компоненты работает в паре «излучатель – приемник». С их помощью проводится сквозное прозвучивание объектов для замера скоростей распространения в них продольных и поперечных УЗ-волн, а также для дальнейшего расчета физико-механических свойств материала.
Преобразователи имеют сухой точечный контакт, благодаря которому не требуется проводить предварительную подготовку исследуемой поверхности и наносить на нее контактную жидкость. Это упрощает и ускоряет процесс контроля.
В сочетании с возможностью переключения между типами волн (продольные/поперечные), сухой точечный контакт позволяет проводить замеры скоростей волн без изменения положения преобразователей на объекте контроля.
Режимы работы
- Излучение ультразвуковых волн
Для функционирования преобразователя в данном режиме необходимо использовать генератор импульсов возбуждения с двумя выходами, на которых будут одновременно появляться одинаковые импульсы.
При излучении продольных волн импульсы будут синфазными.
При излучении поперечных волн – противофазными.
- Прием ультразвуковых волн
Для работы в данном режиме необходимо использовать усилитель сигналов с двумя входами. К каждому из них подключается приемный преобразователь с помощью коаксиальных кабелей.
При приеме продольных волн сигналы с каждого входа в усилителе суммируются.
При приеме поперечных волн – вычитаются. Либо один из сигналов инвертируется и затем суммируется с сигналом от другого входа усилителя.

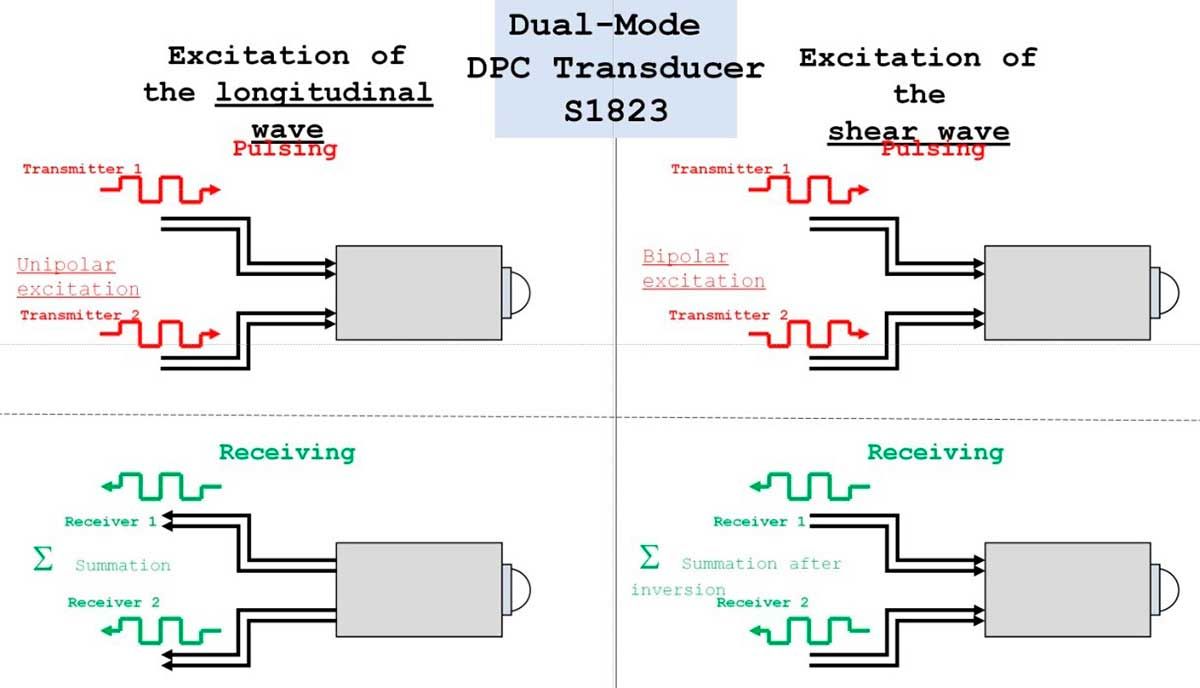

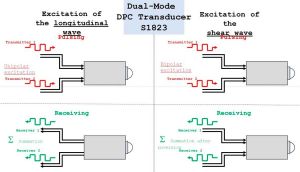

Схема использования преобразователя совместно с электронной аппаратурой
 |
Характеристики
Основные характеристики
-
Габаритные размеры, мм45 x d11,5
-

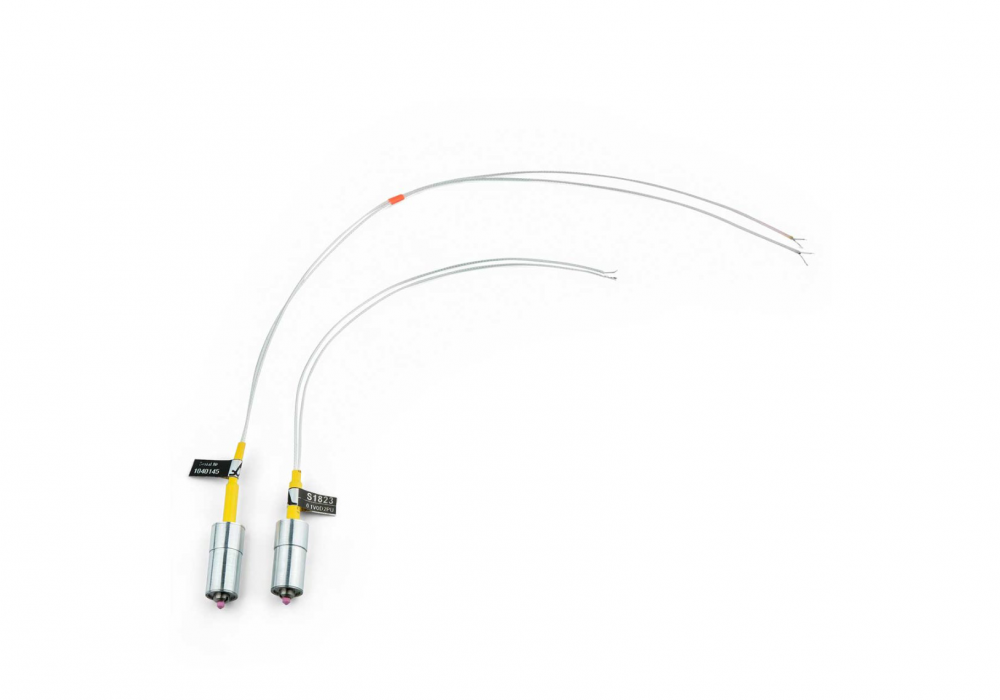

Тип разъемаВывод коаксиального кабеля длиной 200 мм для последующей пайки
-
Рабочая частота, кГц100
-
Область примененияДля возбуждения продольных и поперечных волн
-
ТипНизкочастотный с сухим точечным контактом
-
Масса, кг0,016
Модификации
| Модель | Рабочая частота, кГц |
|---|---|
| Преобразователь S0205 0.025A0R20X20CL | 25 |
| Преобразователь S0206 0.05A0R20X20CL | 50 |
| Преобразователь S0208 0.1A0R20X20CL | 100 |
| Преобразователь S1803 0.1A0D2PL | 100 |
| Преобразователь S1802 0.05A0D2PS | 50 |
| Преобразователь S1808 0.25A0D4PS | 150 |
| Преобразователь S1823 0.1V0D2PU | 100 |
| Преобразователь S1844 0.05А0D3PL | 50 |
| Преобразователь S1902 0.025A0D4PS | 25 |
| Преобразователь S1905 0.025A0D4PL | 25 |
