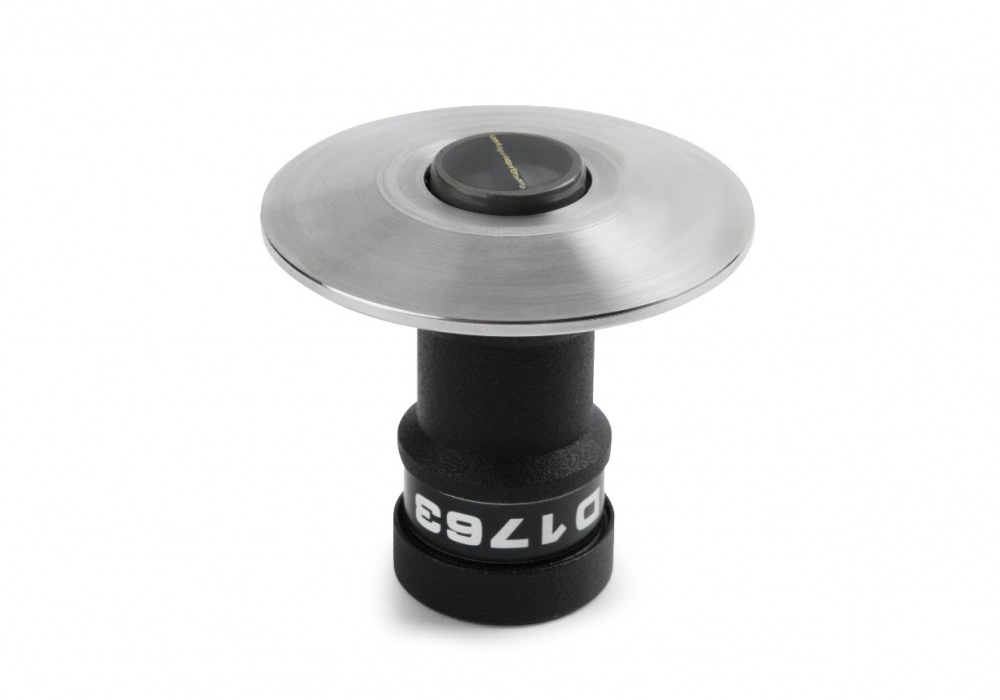

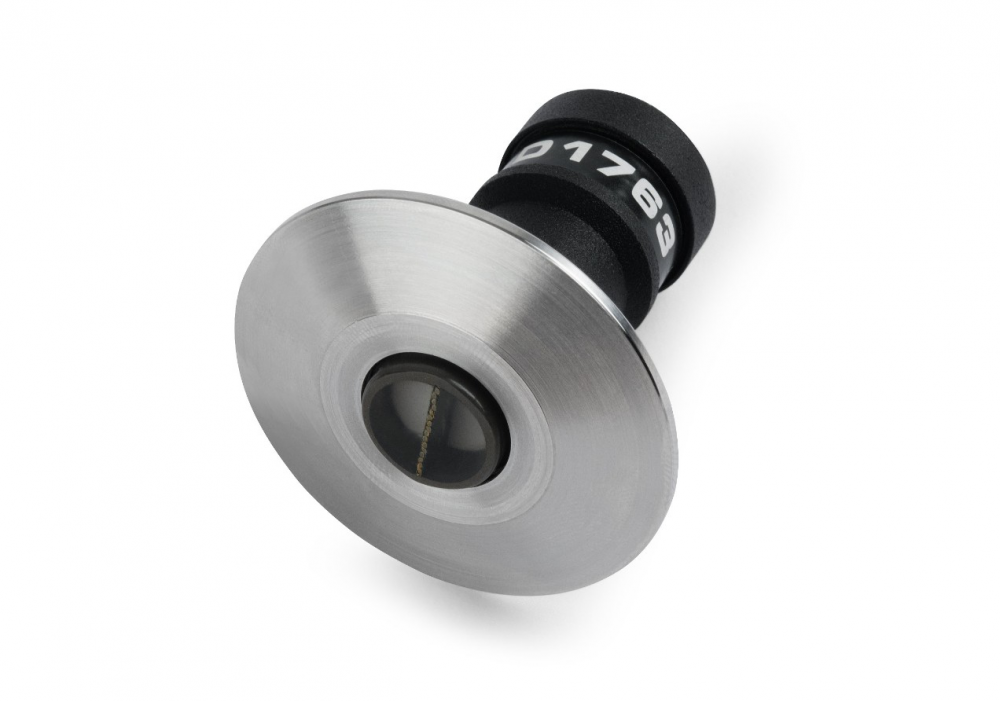

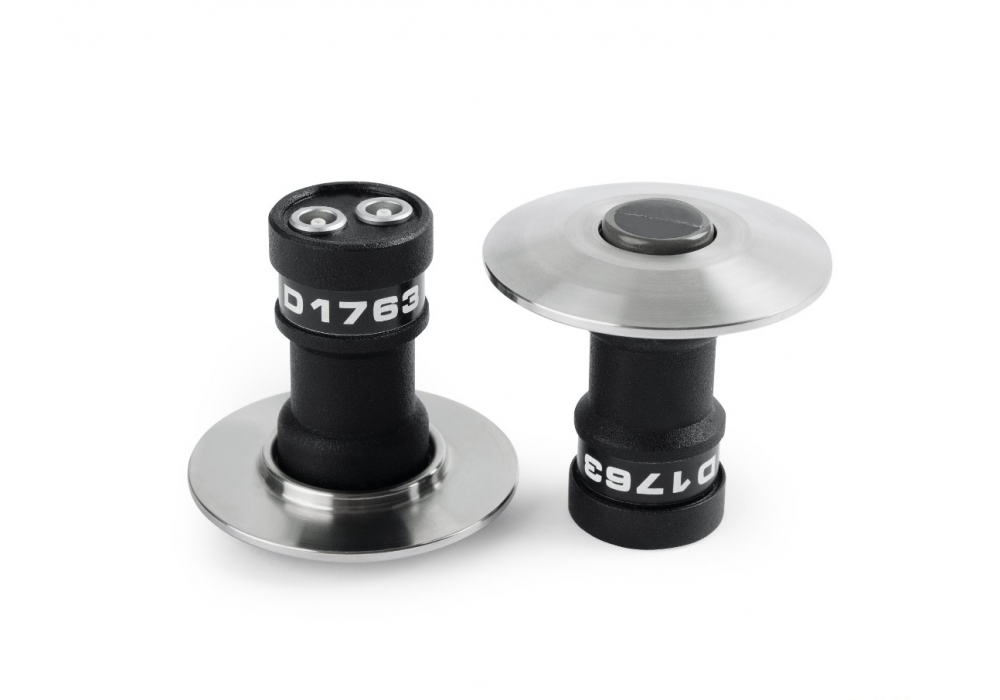

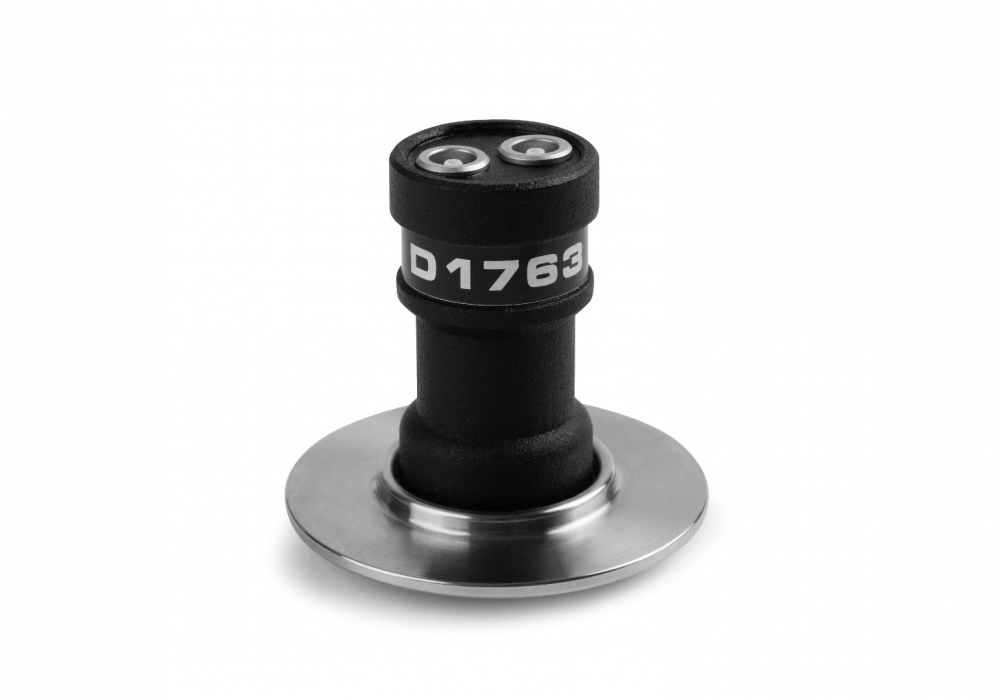

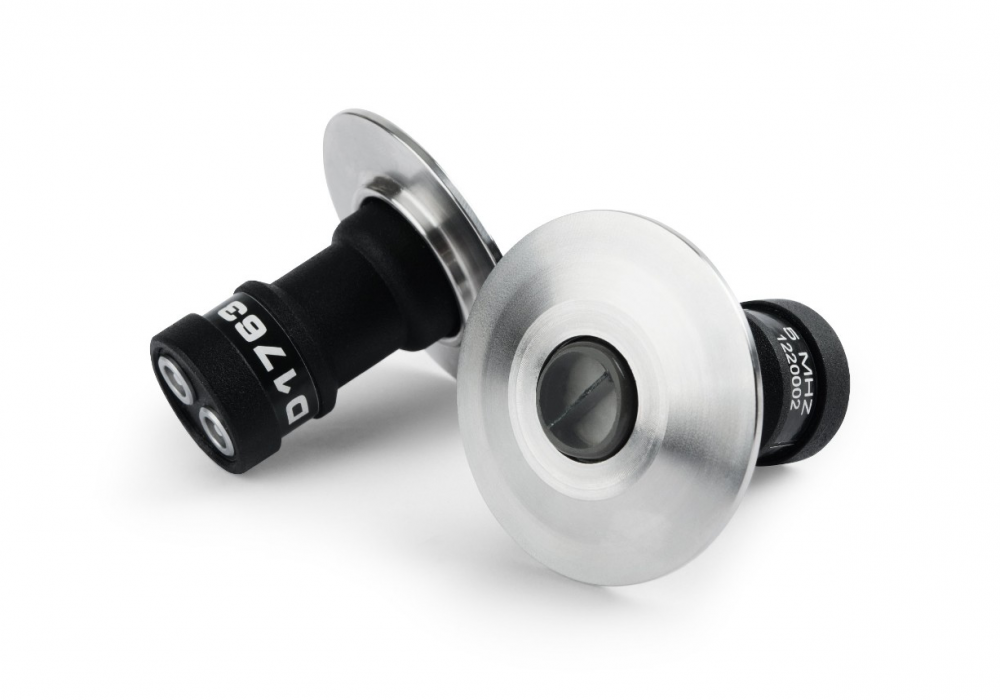

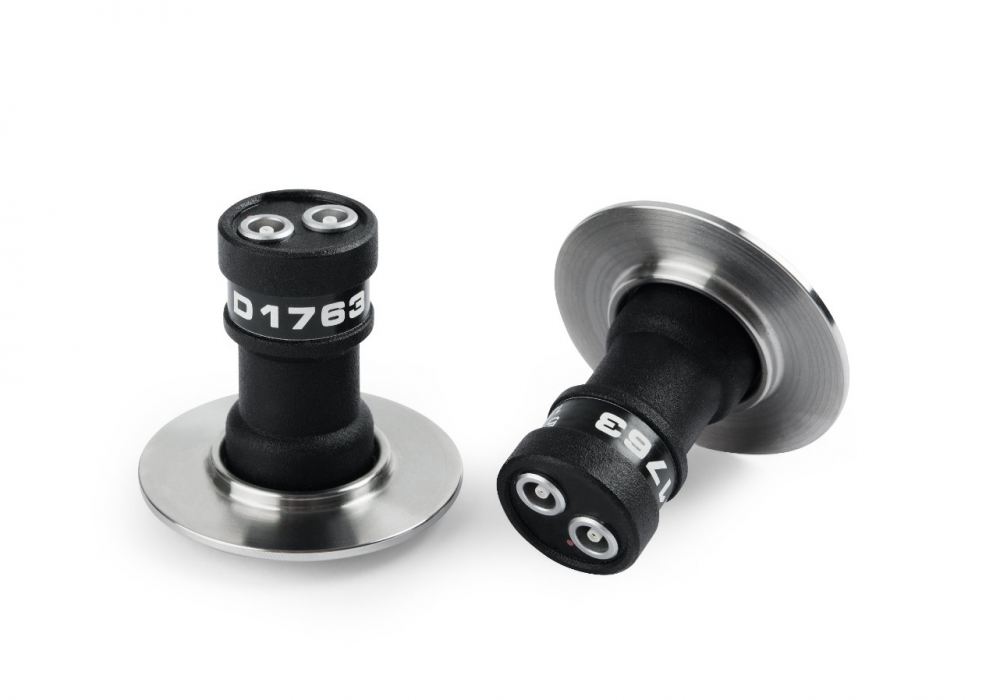

Преобразователь D1763 5.0A0D12CL (высокотемпературный 0°C...+350°C)
Артикул: 1455
Преобразователь D1763 5.0A0D12CL применяется для измерения толщины стали и пластмасс, нагретых в пределах от 0 до +350 градусов Цельсия, с помощью ультразвука.
Описание
Преобразователь D1763 5.0A0D12CL применяется для измерения толщины стали и пластмасс, нагретых в пределах от 0 до +350 градусов Цельсия, с помощью ультразвука.
Его также можно использовать для изделий, нагретых до +400°C. Однако время прижатия к образцу не должно быть более 1,5 секунд. После измерения необходимо дать преобразователю остыть в течение как минимум 3 минут.
В ходе работ с преобразователем D1763 5.0A0D12CL необходимо наносить на нагретую поверхность измеряемого объекта термостойкий ультразвуковой гель «АКС-гель высокотемпературный».
Совместимость
- Миниатюрный ультразвуковой дефектоскоп А1211 Mini
- Ультразвуковой дефектоскоп А1212 MASTER
- Ультразвуковой дефектоскоп А1214 EXPERT
- Ультразвуковой толщиномер А1208
- Ультразвуковой толщиномер А1209
- Ультразвуковой толщиномер А1210
Характеристики
Основные характеристики
-
Габаритные размеры, ммd35 x 48 (без накидной гайки - d20 х 48)
-
ТипРаздельно-совмещенный
-
Область примененияТолщинометрия, дефектоскопия
-
Масса, г40
-
Обозначение по ГОСТуП112-5,0-12/2
-
Частота, МГц5
-
Диаметр пьезоэлемента, мм12
-
Тип разъемаLEMO серии 00.250
-
Диапазон температур, °С0÷350
Модификации
| Модель | Масса, г | Частота, МГц | Диаметр пьезоэлемента, мм |
|---|---|---|---|
| Преобразователь D1471 4.0A0D12CL со встроенным кабелем | 58 | 4 | 12 |
| Преобразователь D1771 4.0A0D12CL | 22 | 4 | 12 |
| Преобразователь D2763 10.0A0D6CL | 15 | 10 | 6 |
| Преобразователь D1763 5.0A0D12CL (высокотемпературный 0°C...+350°C) | 40 | 5 | 12 |
| Преобразователь DTT5012 (высокотемпературный +10…+250º С) | 40 | 5 | 12 |
| Преобразователь D1761 2.5A0D12CL | 22 | 2,5 | 12 |
| Преобразователь D1762 5.0A0D12CL | 22 | 5 | 12 |
