Описание

АВТОФОКУС

Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.

• Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
• Встроенные каналы с двойным контуром охлаждения  обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

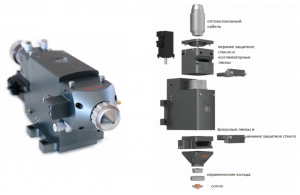

РЕЖУЩАЯ ГОЛОВА: BODOR GENIUS (С АВТОФОКУСОМ)
Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.

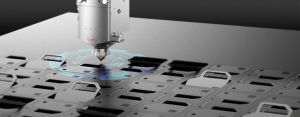

РАДАР 3600 ДЛЯ АВТОМАТИЧЕСКОГО ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ

Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.

Нет риска столкновения головы с препятствием, нет риска дорогостоящего ремонта.
Больше не нужно ставить перемычки 0,1 мм по 4-5 штук на заготовку:
а) упрощает работу оператора и исключает риск человеческой ошибки,
б) повышает скорость обработки,
в) повышает качество поверхности кромки
г) не нужно после раскроя вручную выламывать заготовки из листа, удаляя перемычки.
BODOR в базовой комплектации, у аналогов – опция за дополнительную плату

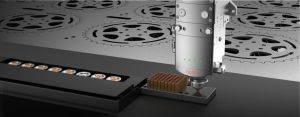

АВТОМАТИЧЕСКАЯ ЗАМЕНА СОПЕЛ

Использование расширенной и точной системы управления обеспечивает автоматическую замену сопел в соответствии с типом материала и толщиной пластин, что устраняет необходимость ручной замены сопла, улучшает эффективность и надёжность обработки.

Новая функция автоматической калибровки и очистки позволяет полностью автоматизировать калибровку лазерной головки и очистку сопел, что уменьшает монотонную ручную работу.

Высокоточная система привода обеспечивает надежную точность и стабильность замены, гарантируя, что каждая замена является абсолютно безопасной. Полностью закрытая защита блока повышает безопасность деталей и персонала.

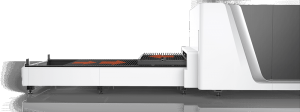

СИСТЕМА БЫСТРОЙ СМЕНЫ ДВУХ СТОЛОВ

Быстрый обмен между двумя платформами значительно повышает эффективность. Система цепного привода отличается большей жесткостью и точностью, что позволяет экономить время на поставку материала.

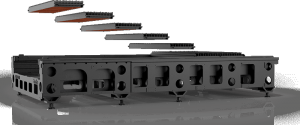

МОДУЛЬ БЕЗОПАСНОСТИ НОВОГО ПОКОЛЕНИЯ

Модульный каркас платформы решает проблему деформации, вызванной нагревом, и облегчает замену деталей.

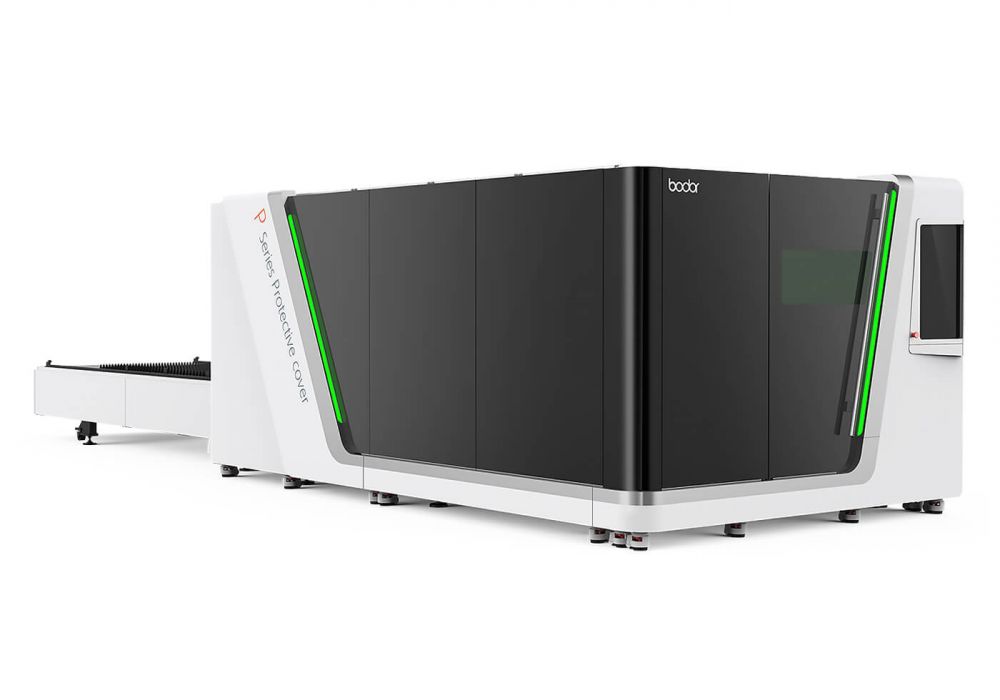

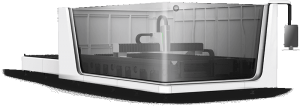

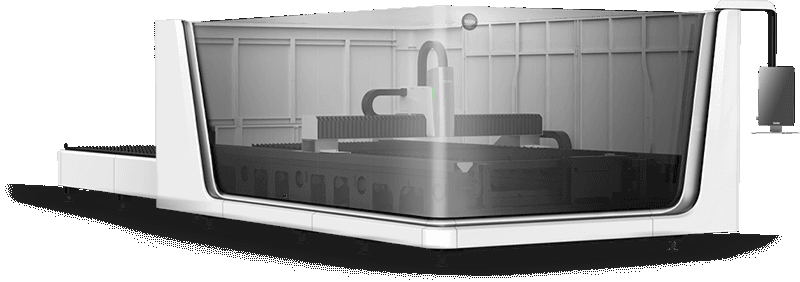

ЗАЩИТНЫЙ КАБИНЕТ С ВЫСОКИМ УРОВНЕМ БЕЗОПАСНОСТИ

Лазерное излучение изолируется от людей благодаря специальному стеклу, что обеспечивает повышенную безопасность защитного кабинета. Чистая рабочая среда обеспечивается работой системы автоматического сбора дымов и пыли. Интеллектуальная система мониторинга снижает уровень аварийности.

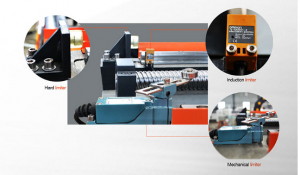

ТРОЙНАЯ СИСТЕМА ЗАЩИТЫ ПРИВОДА

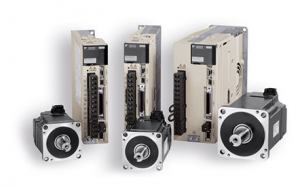

СЕРВОДВИГАТЕЛИ И ШВП YASKAWA

Сервоприводы и контроллеры приводов Yaskawa - Япония
Количество серводвигателей Yaskawa по Y1, Y12 (1,8 кВт х 2 шт).
Количество серводвигателей Yaskawa по оси X (0,85 кВт х 1 шт).
Количество серводвигателей Yaskawa по оси Z (0,4 кВт х 1 шт).
Линейные направляющие, каретки HIWIN, PMI
Автоматическая система смазки Есть
Ось Z ШВП
Ось Х,Y рейка шестерня

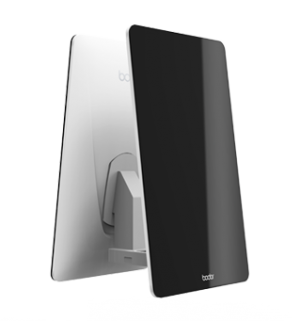

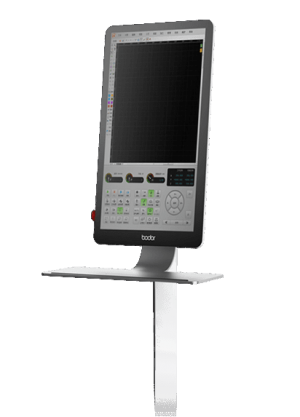

ДИСПЛЕЙ ОПЕРАЦИОННОЙ СИСТЕМЫ

32-х дюймовый цветной дисплей для управления станком оснащен системой touchscreen

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной.

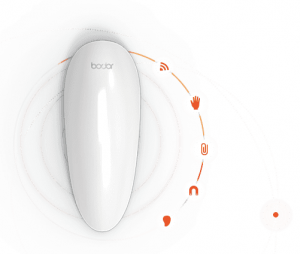

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Беспроводной удаленный контроль;
• Легкий и удобный пульт управления не больше вашего смартфона;
• Элегантный плавный дизайн, вдохновленный формой плода манго.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Bodor Pro 2.0- Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании.
Операционная система может реализовать автоматическую раскладку (компоновку) резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на заказы автоматически, быстро искать края и автоматическое позиционирование. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает потрясающий опыт работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

Управление станком осуществляется при помощи профессионального промышленного компьютера с удобным графическим интерфейсом и профессиональным программным обеспечением для операций резки. Свободный дизайн всех видов графики, обработка данных в реальном времени, поддержка CAD, CorelDraw и других профессиональных графических программ. Простота и удобство для работы оператора.

ЛИТОЙ АЛЮМИНЕВЫЙ ПОРТАЛ
Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

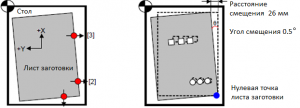

ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА
Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

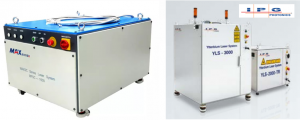

ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ MAXPHOTONICS ИЛИ IPG:
Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.
Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

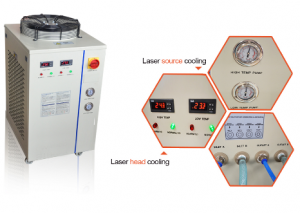

ЧИЛЛЕР (ВОДЯНОЙ) S&A

Все станки комплектуются чиллером фирмы S&A необходимым для охлаждения лазерного источника и головки. Модель чиллера подбирается в зависимости от мощности лазерного излучателя. Охлаждающая система работает в автоматическом режиме регулируя температуру жидкости в необходимом интервале.

ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫ SMC (ЯПОНИЯ)

ПОДШИПНИКИ NSK (ЯПОНИЯ)

Толщина разрезаемого листового металла, мм:
