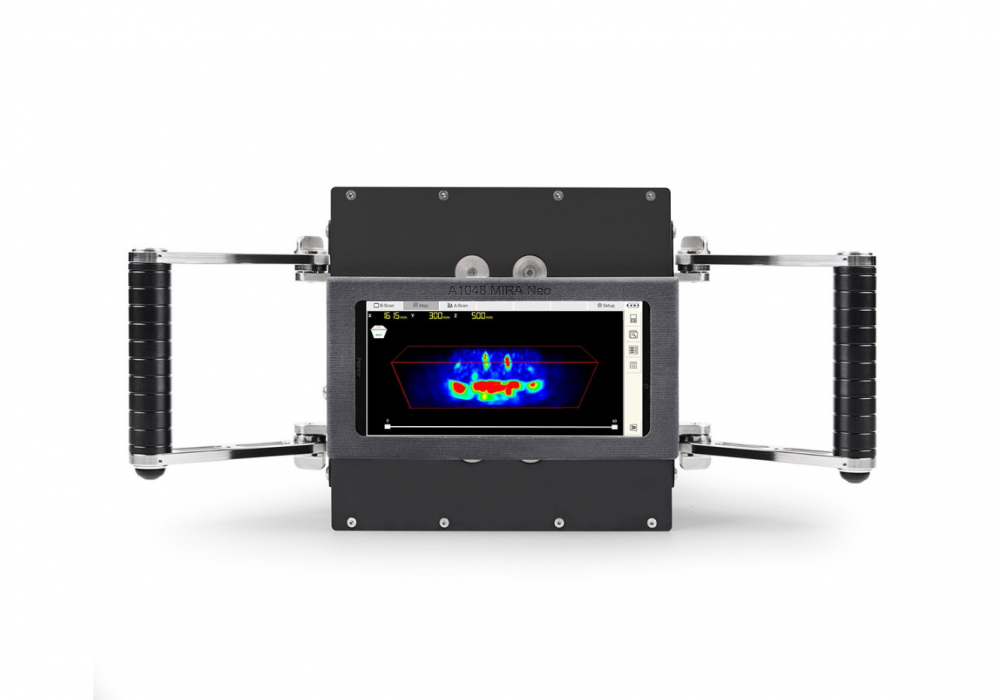

Низкочастотный ультразвуковой томограф A1040 MIRA 3D
Артикул: 1032

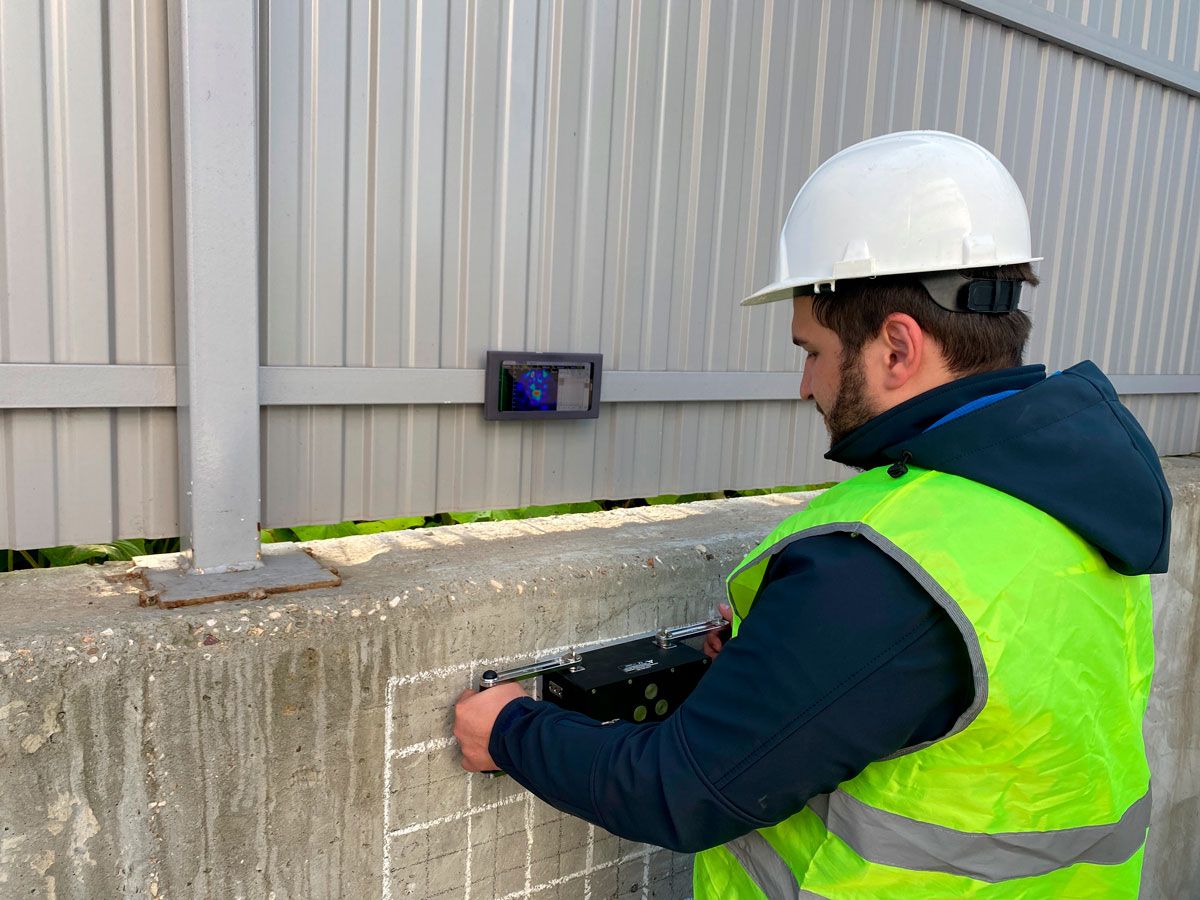

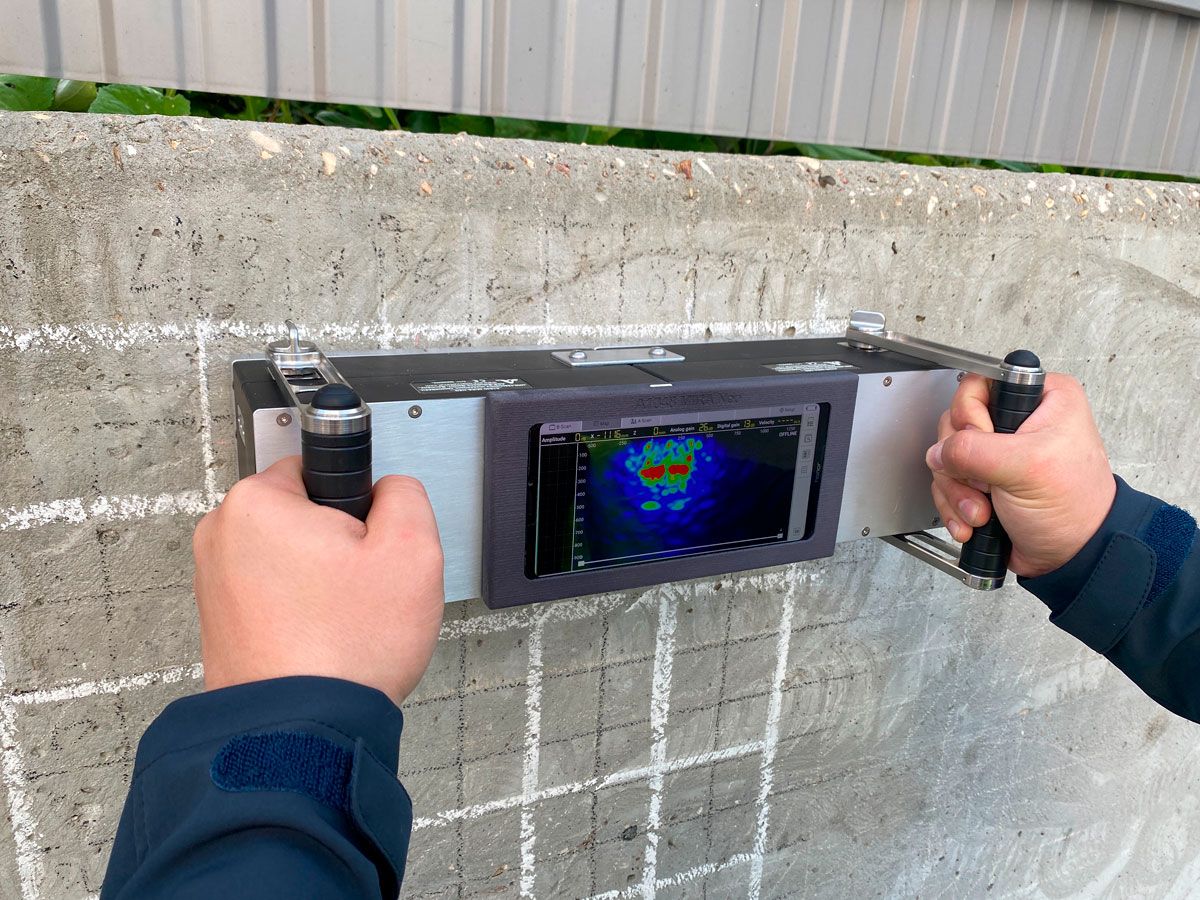

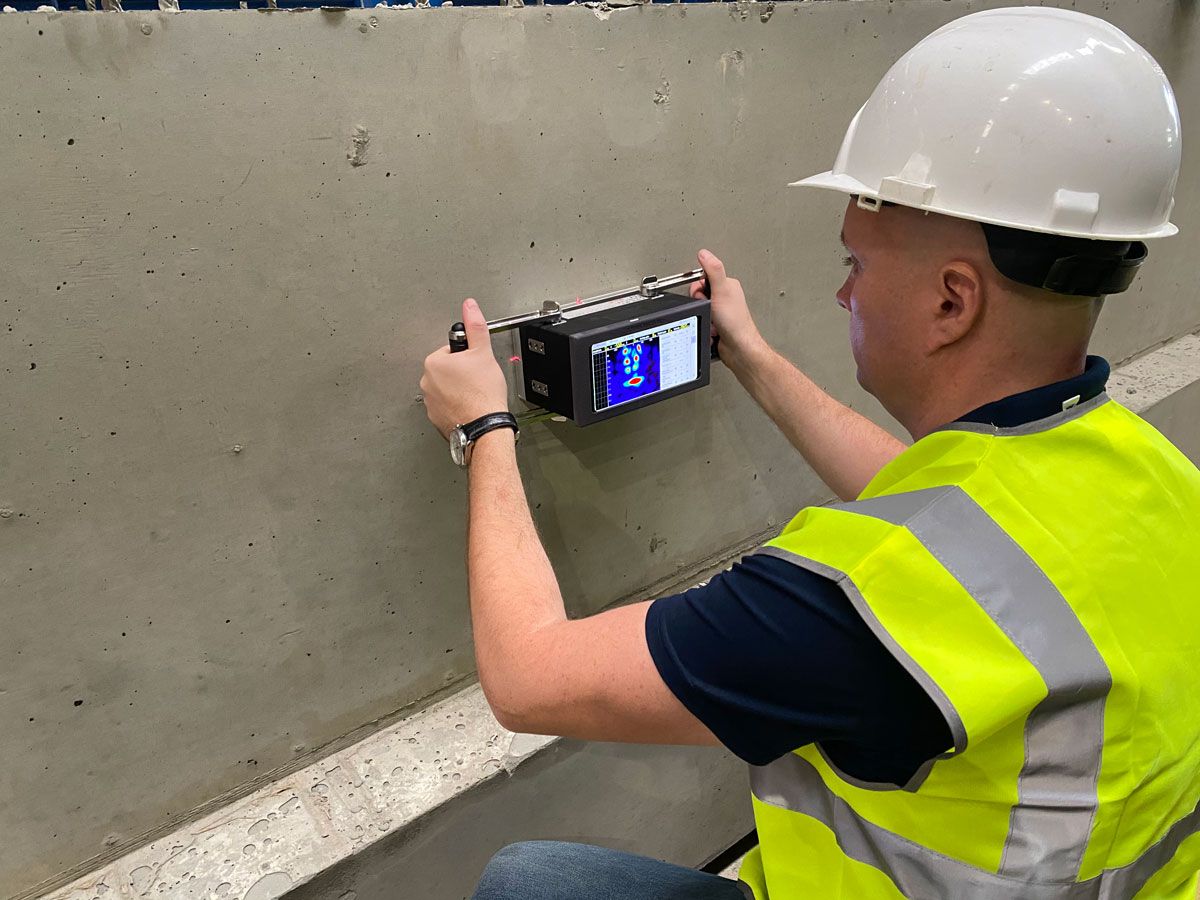

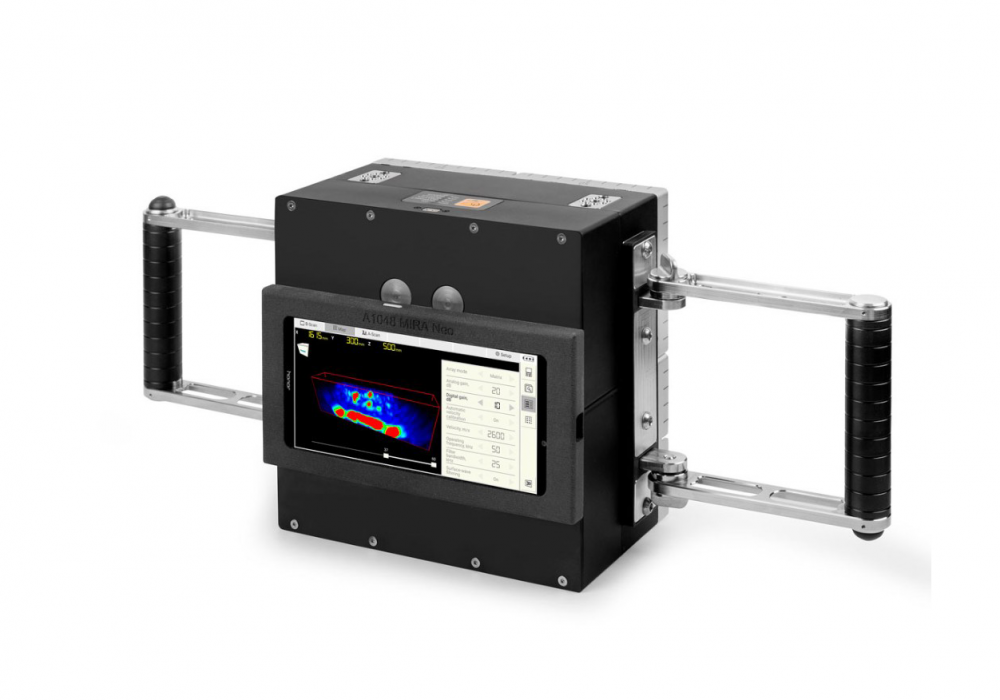

A1040 MIRA 3D – эффективный и простой в использовании низкочастотный ультразвуковой прибор для неразрушающего контроля бетонных, железобетонных и каменных конструкций, доступ к которым возможен только с одной стороны.
Описание
A1040 MIRA 3D – эффективный и простой в использовании низкочастотный ультразвуковой прибор для неразрушающего контроля бетонных, железобетонных и каменных конструкций, доступ к которым возможен только с одной стороны.
Инновационный томограф позволяет достоверно определить состояние материала, из которого изготовлен объект, найти в нем пустоты, неравномерности, расслоения, трещины, посторонние тела, а также измерить его толщину.
 |
 |
 |
Преимущества
- Максимальная толщина исследуемого материала – 1000 мм.
- Томограф оснащен новейшими активными преобразователями с сухим точечным контактом (СТК). Они имеют улучшенное соотношение сигнала и шума.
- Дополнительная матричная АР позволяет увеличить глубину и чувствительность диагностики.

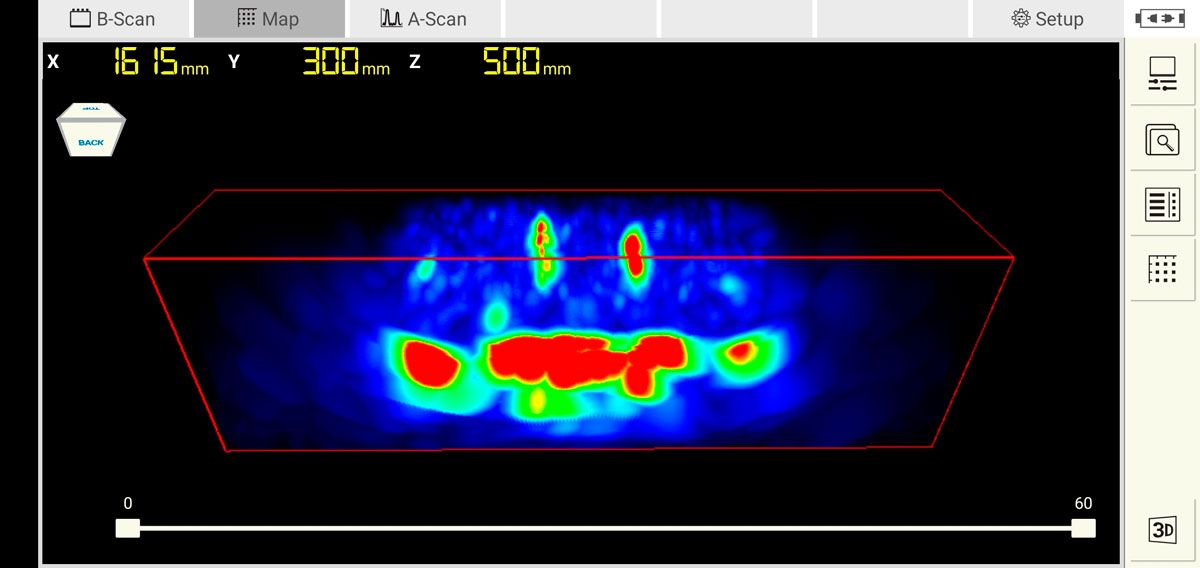

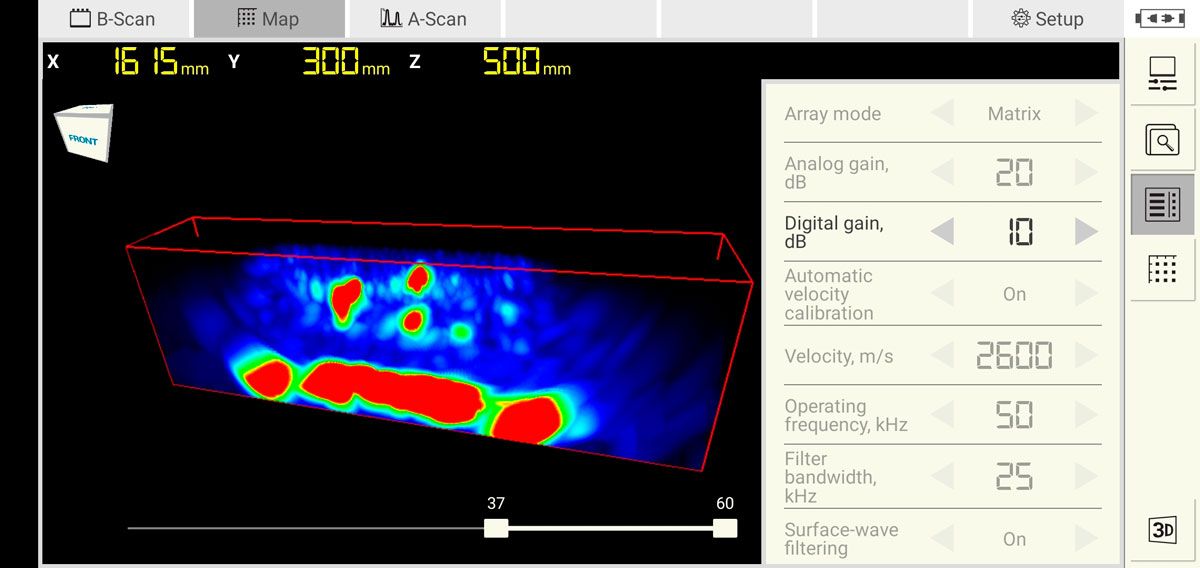

- Быстрое формирование 3D-визуализации внутреннего строения бетона для его комплексной оценки.
- Визуализация результатов контроля на мобильном устройстве на базе ОС Android.

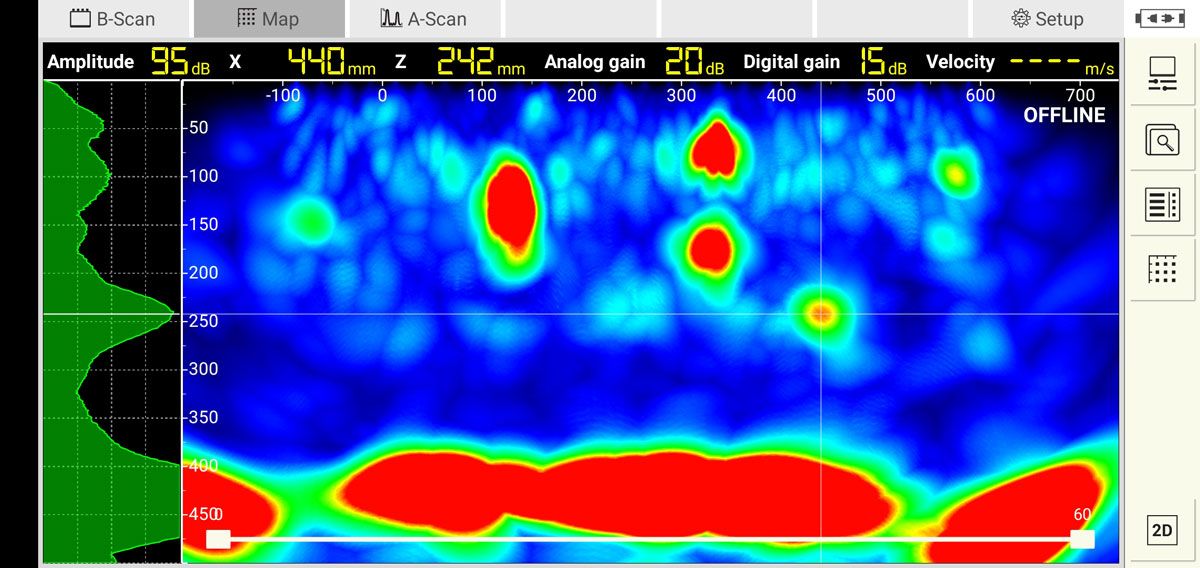

- Сечение в виде В-Скана отображается на экране мгновенно.
- Визуализация и измерение трещин.
- Управление устройством и передача данных через высокоскоростное WiFi-соединение.
 |
 |
 |
Особенности

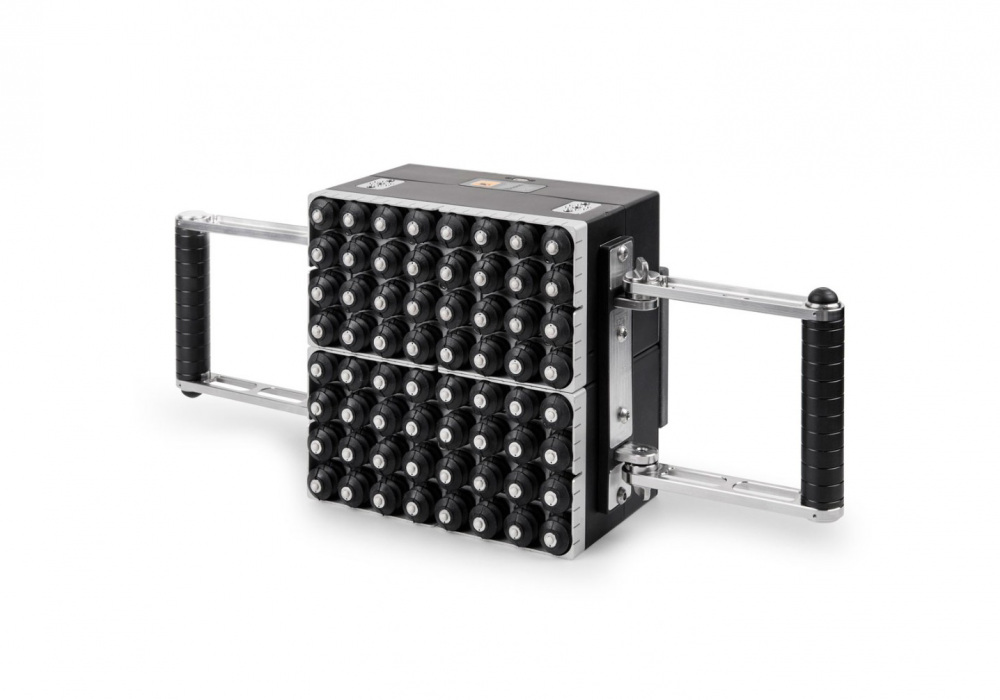

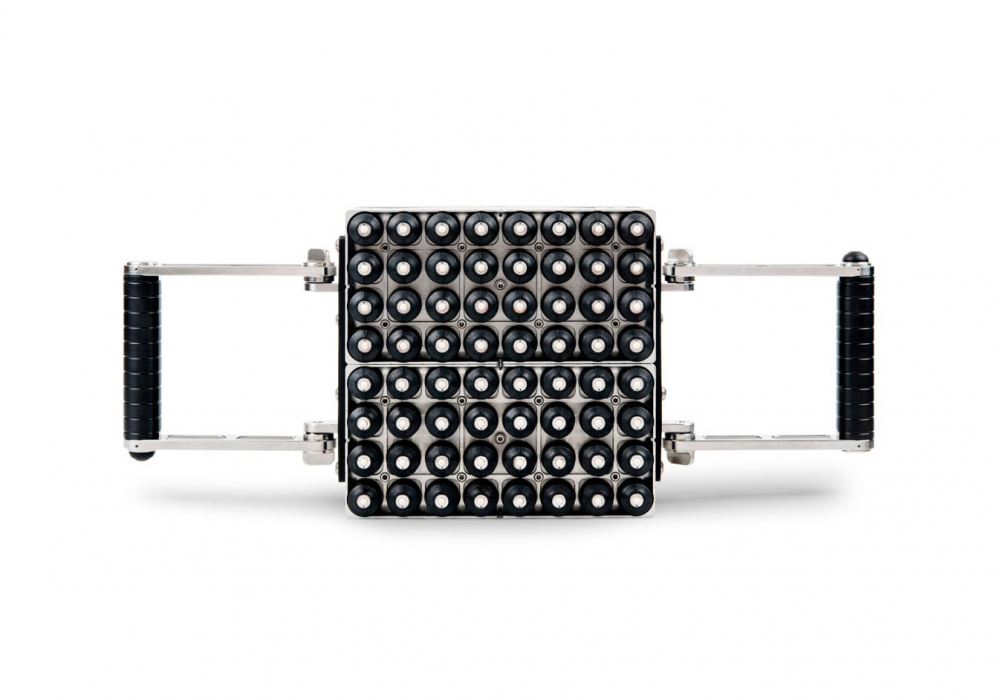

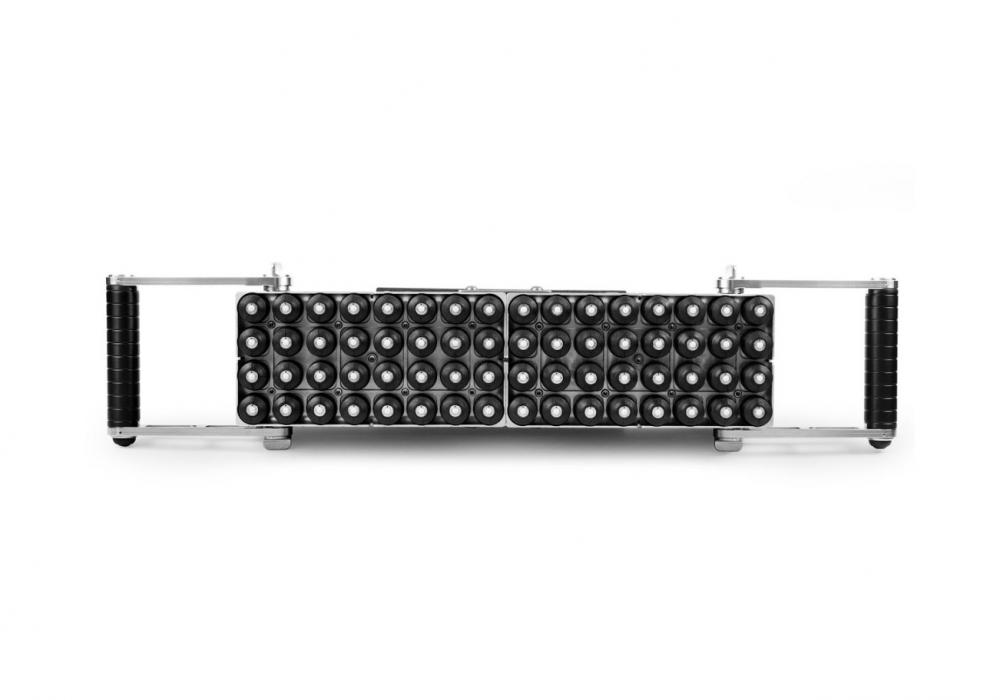

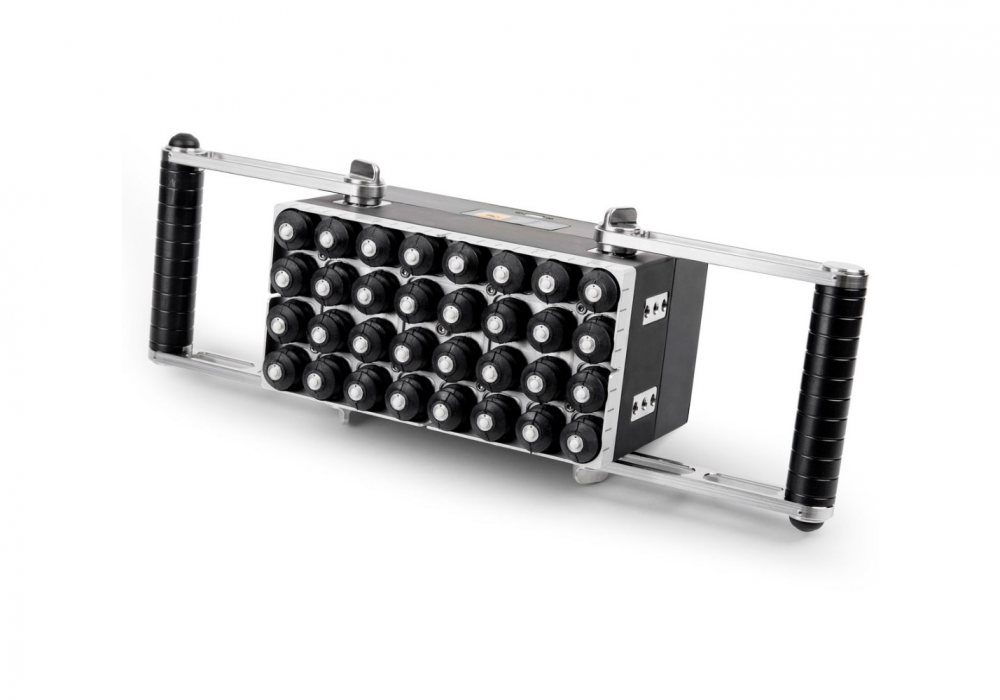

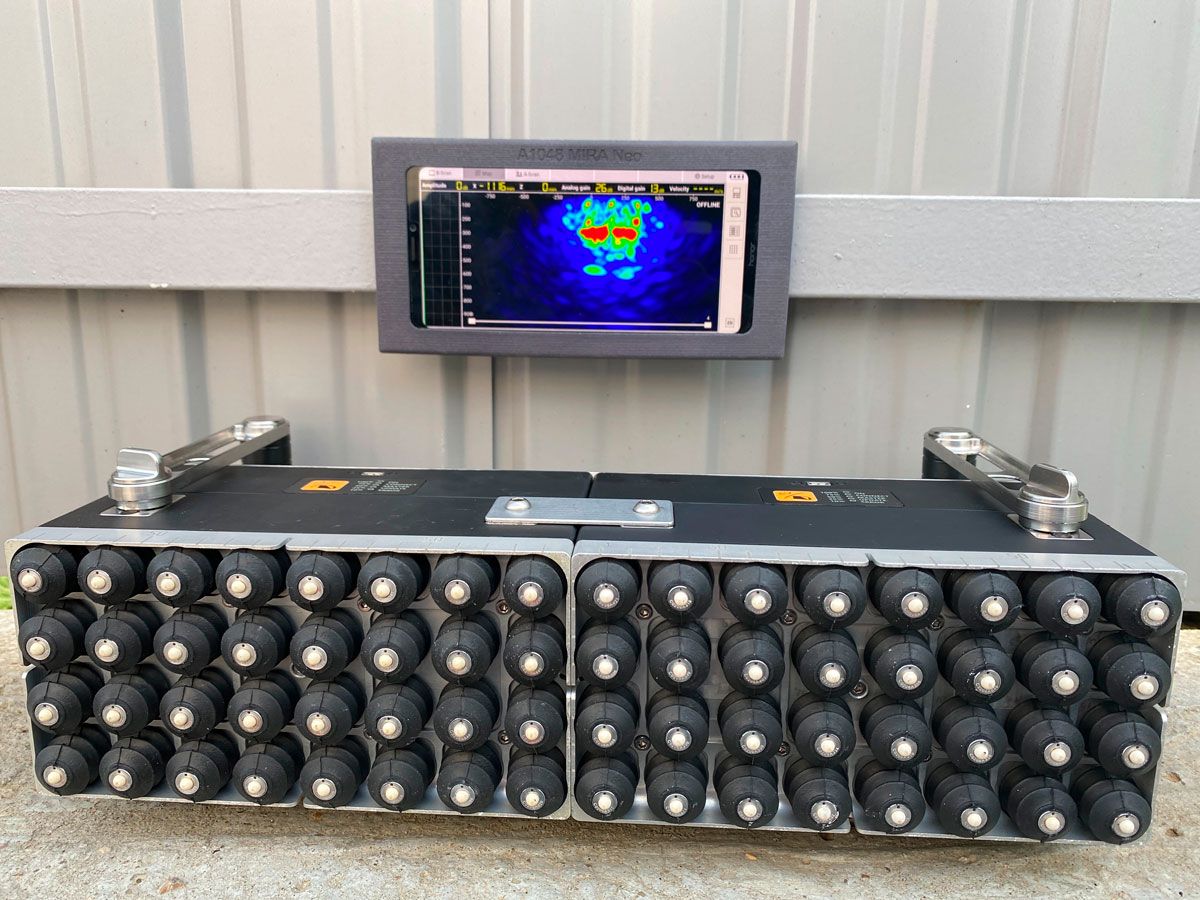

- Компактная матричная АР с 32 независимыми активными СТК-элементами. Предусмотрена возможность расширения апертуры путем добавления второй антенной решетки (горизонтально/вертикально 4х16 и 8х8).
- Данные обрабатываются и отображаются с частотой 30 Гц.
- Излучение и прием сигналов производятся всеми преобразователями. Это обеспечивает высокую производительность работы.

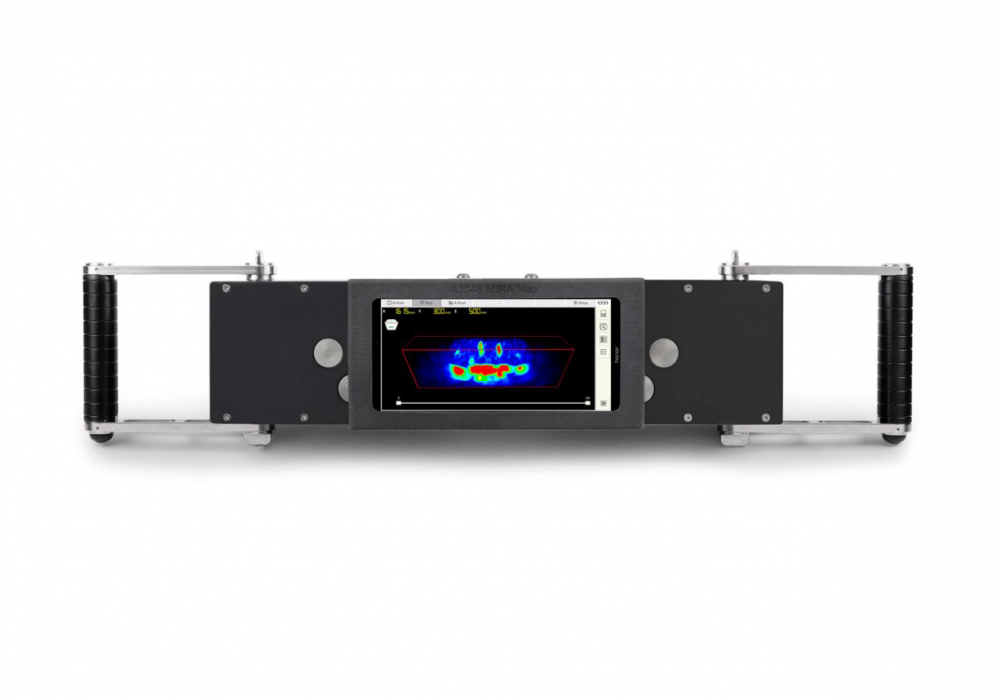

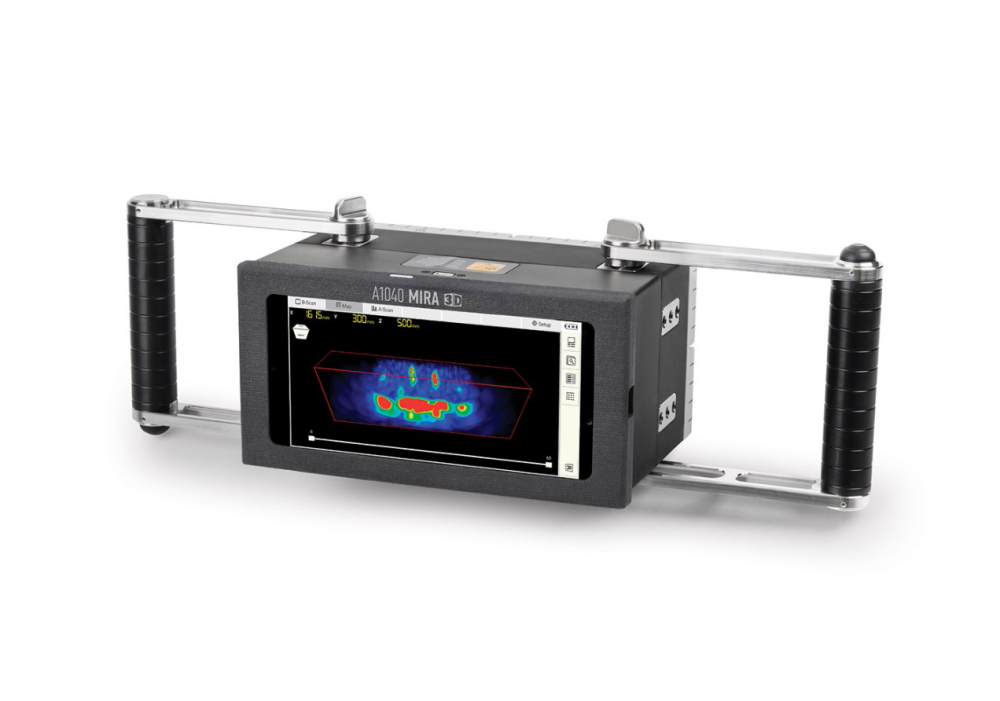

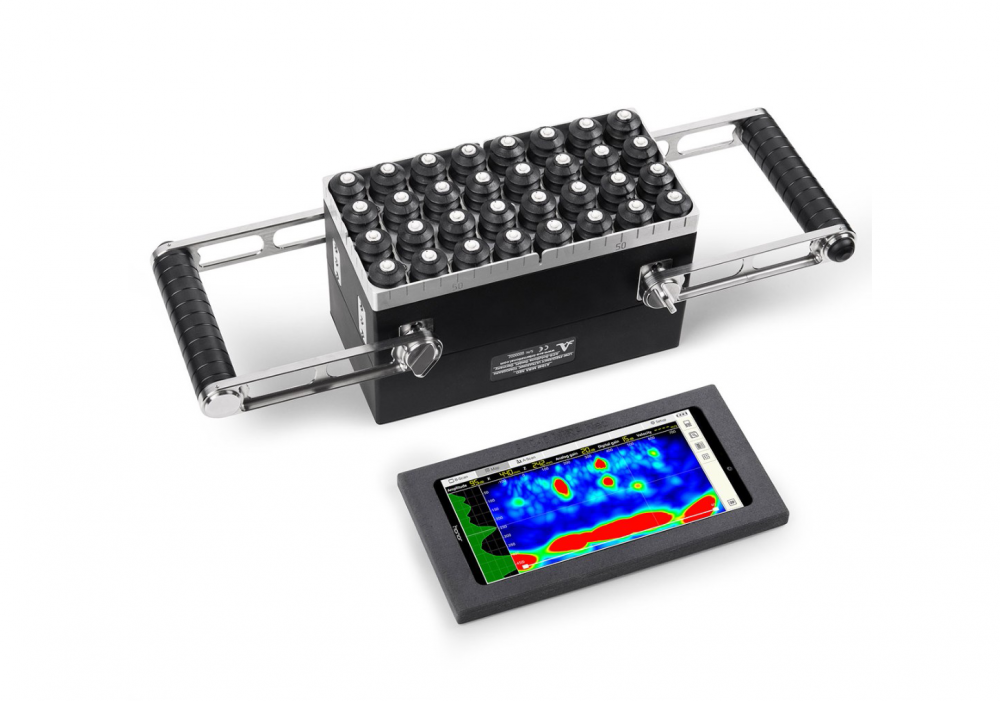

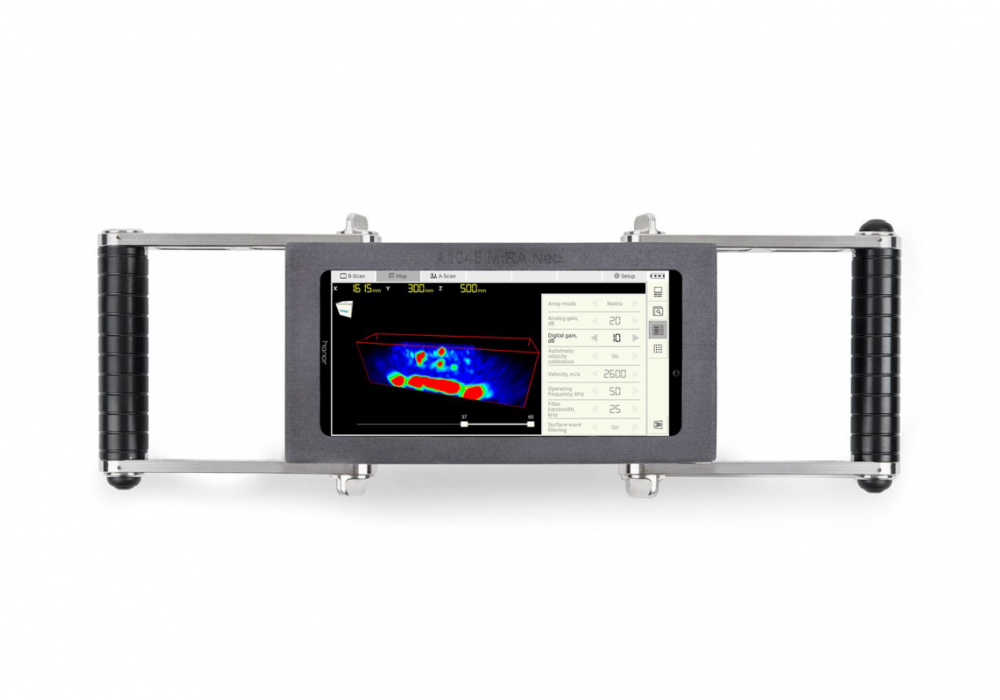

- Мобильное устройство, на котором выводится двухмерное или трехмерное изображение материала, соединяется с антенной решеткой при помощи чехла с магнитами.

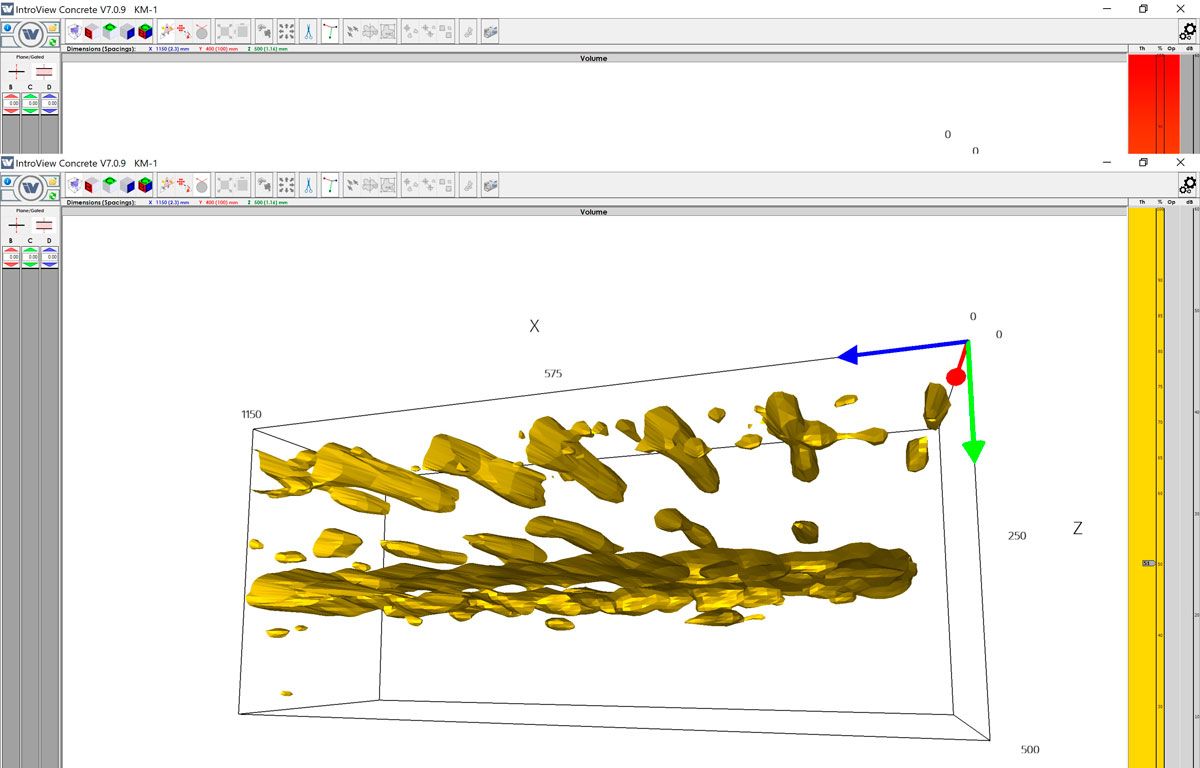

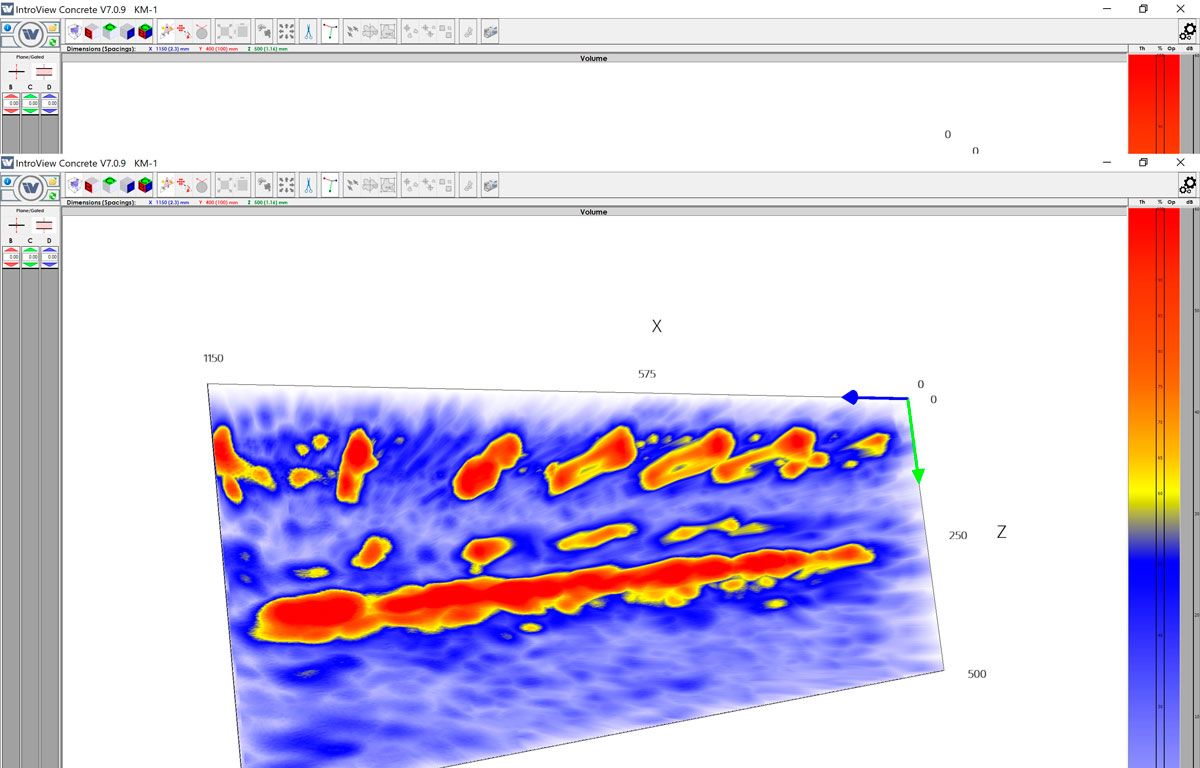

- Компьютерная программа INTROVIEW для всестороннего изучения структуры материала. Функционал ПО включает:
- режимы работы с 3D-изображением: изометрическая поверхность; текстурное отображение; максимальная проекция;
- режимы работы с 2D-изображением: панорамный B-, C-, В-Скан; плоскость сечения / объемный строб;
- совместимость с другими приборами АКС (А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA).
 |
 |
 |
Комплектация
Базовый комплект А1040 MIRA 3D
| Наименование | Код |
| А1040 MIRA 3D - электронный блок ультразвукового томографа | 1133 |
| Переносное мобильное устройство (Android) | 1235 |
| Сетевой адаптер для A1040 3D | 1827 |
| Кабель Type C-Type C | 1237 |
| Носитель с документацией и ПО | 1512 |
| Проверочный образец А1040 MIRA 3D | 1308 |

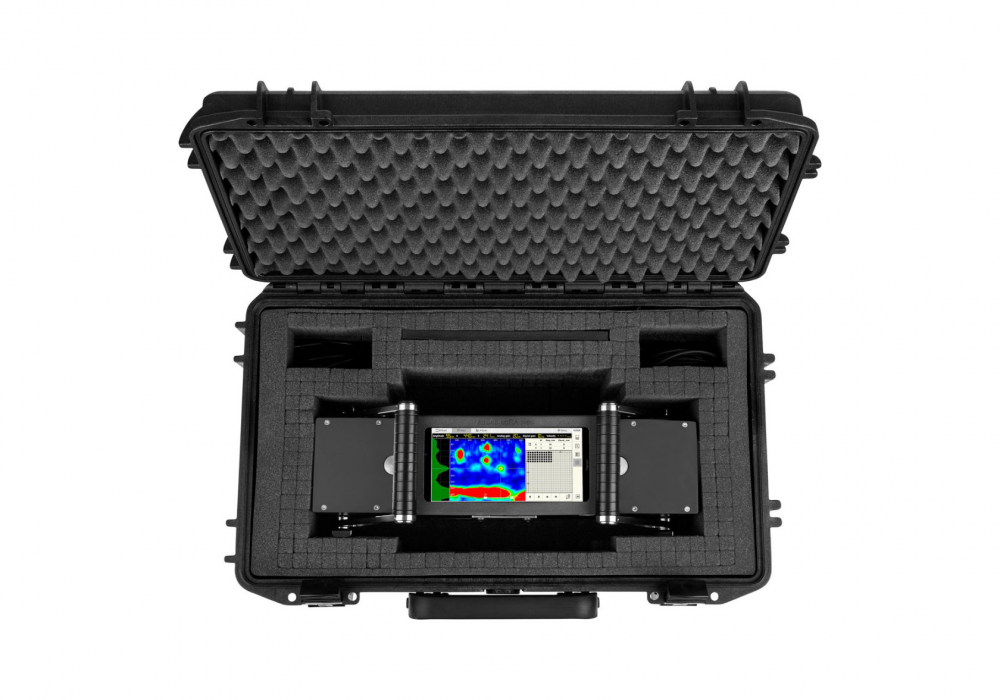

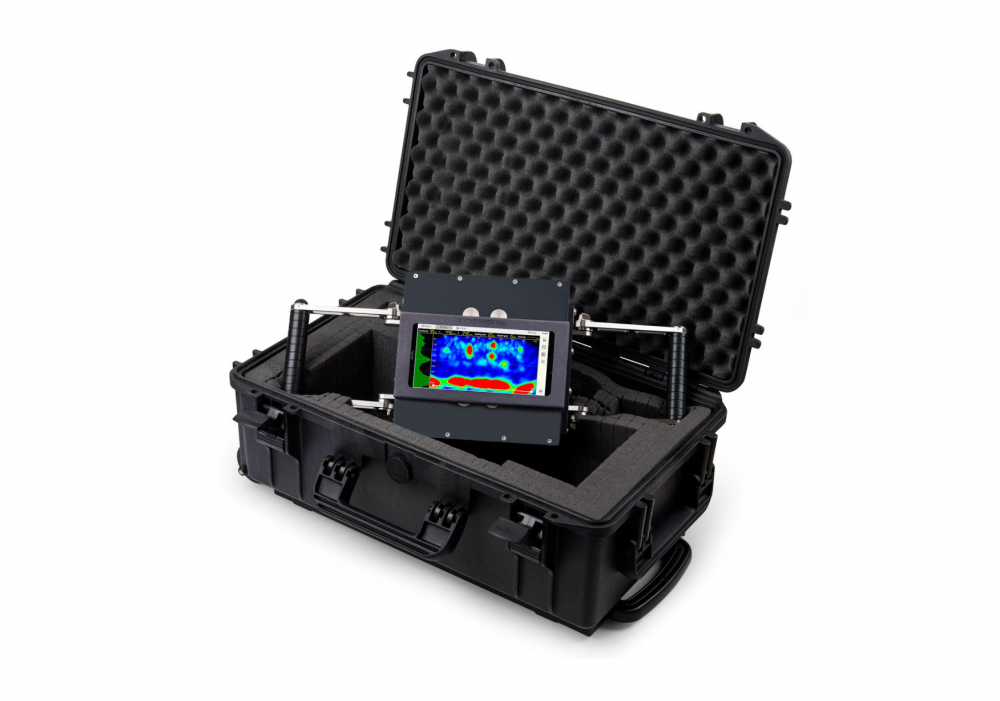

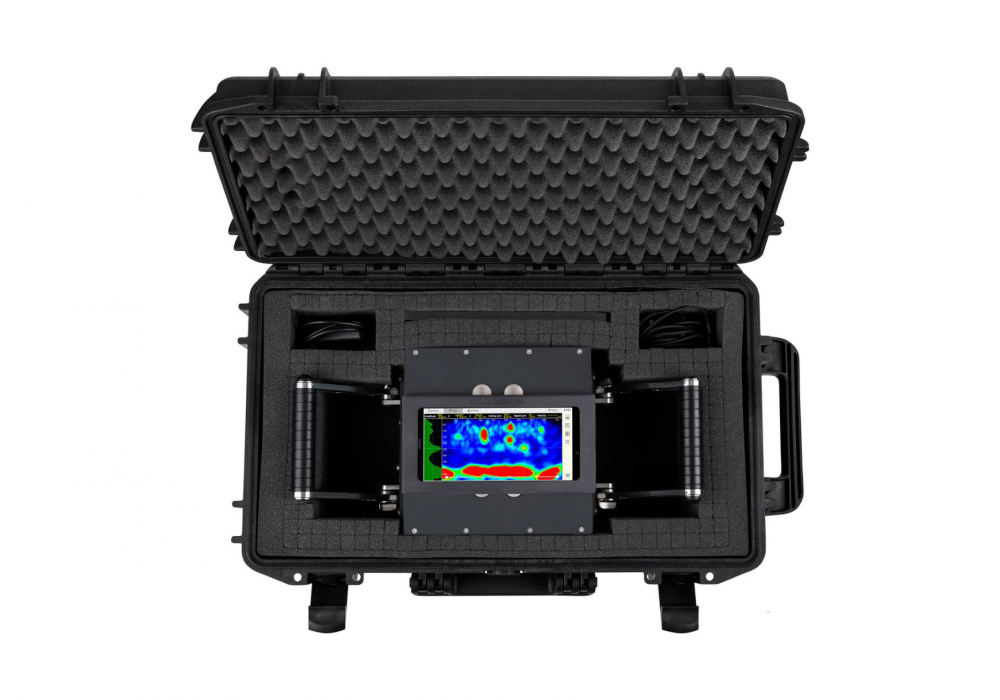

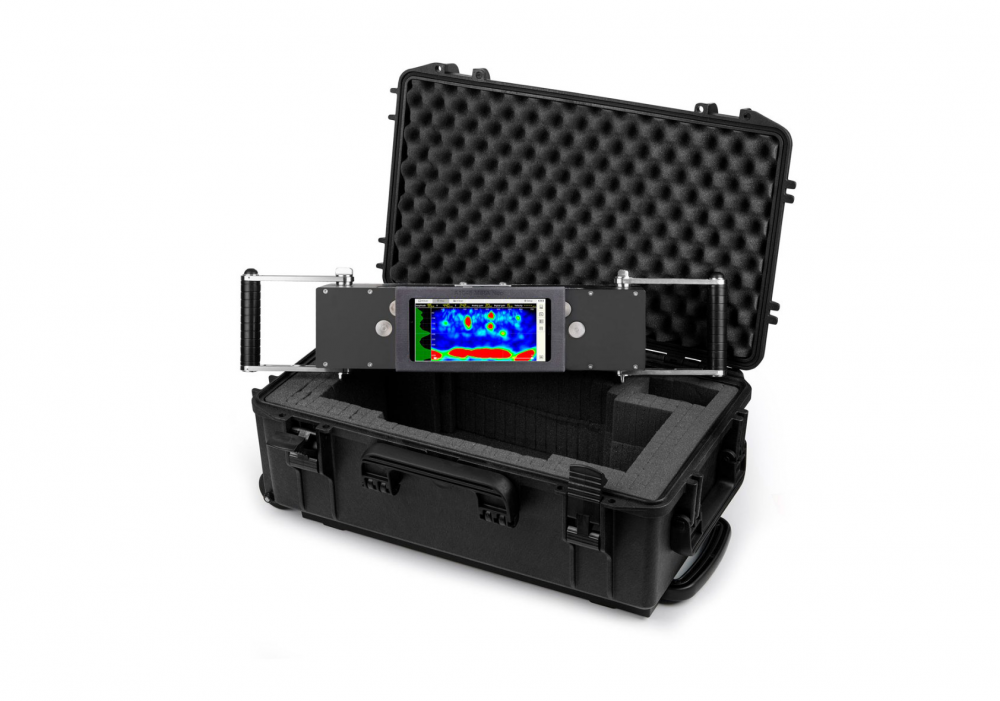

| Жесткий кейс М40 | 1621 |
Опциональная комплектация PRO А1040 MIRA 3D
| Наименование | Код |

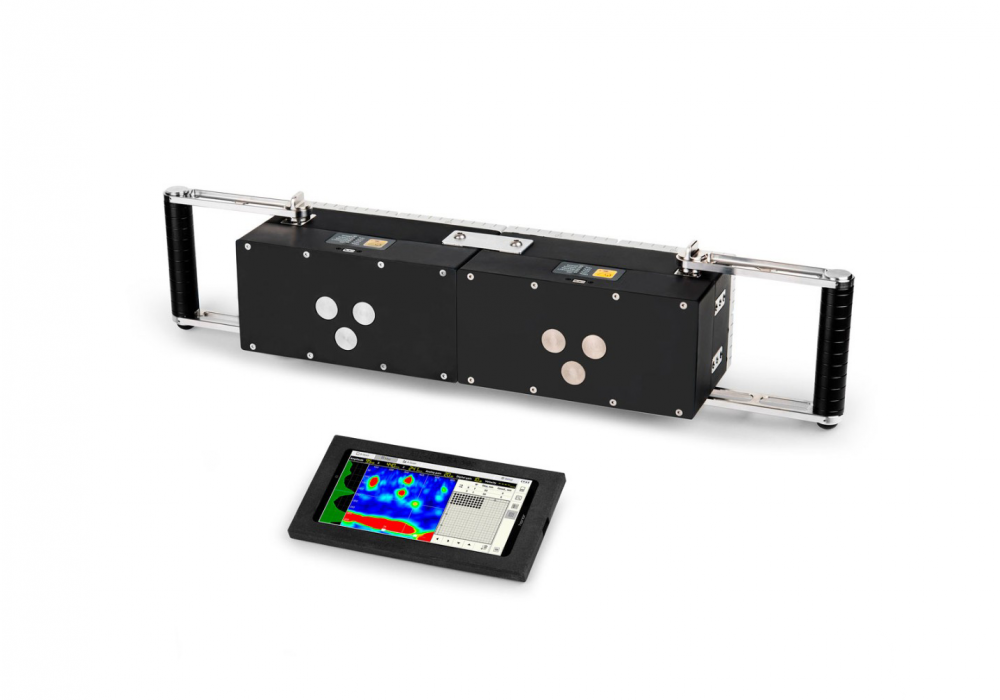

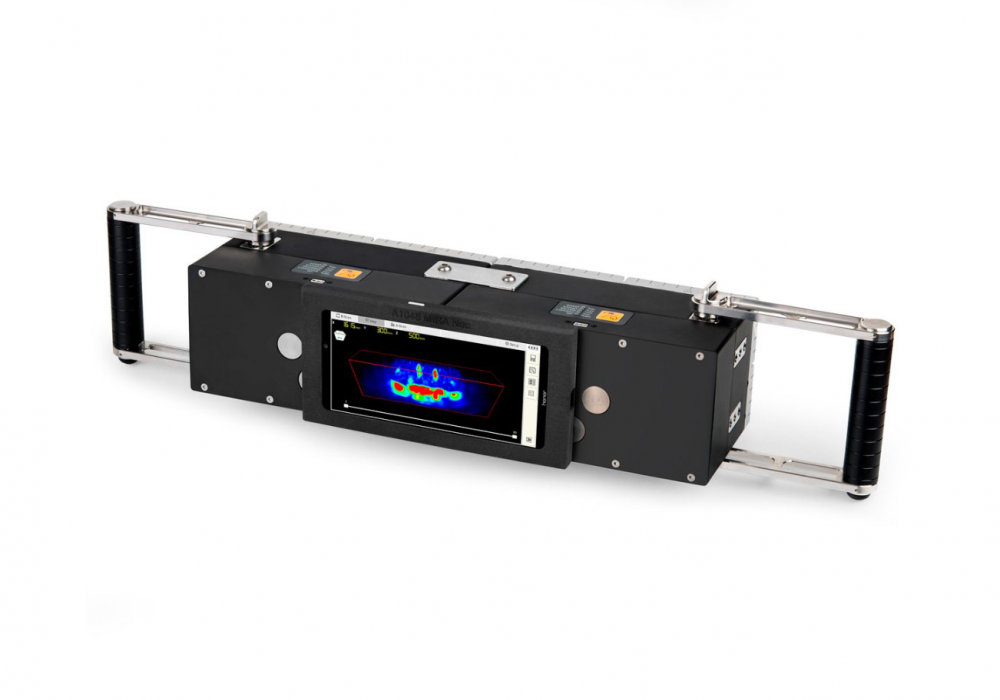

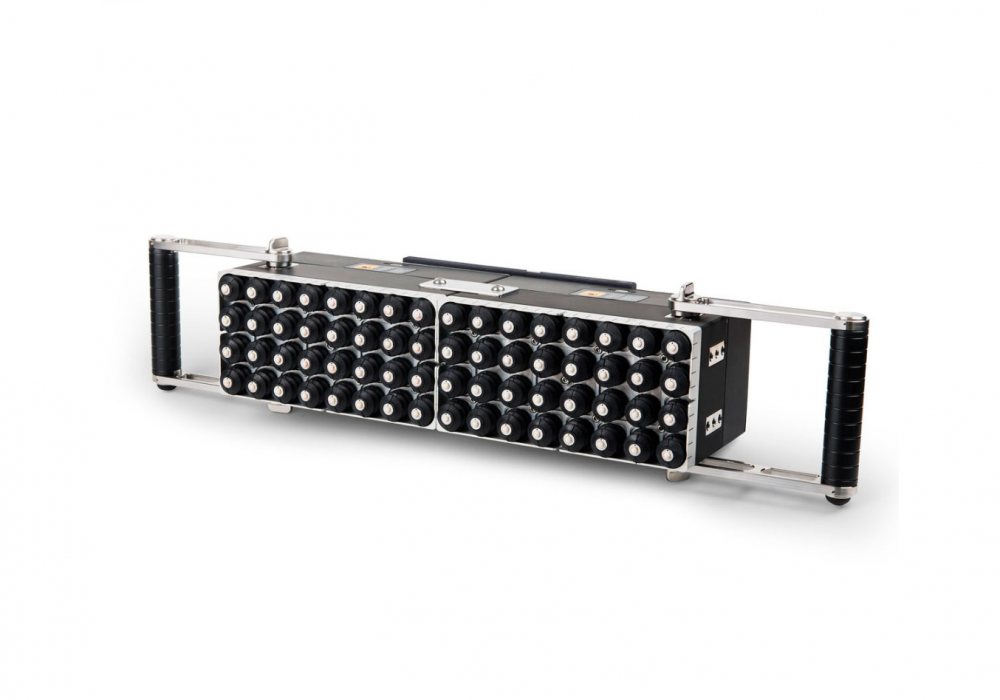

| А1040 MIRA 3D - комплект PRO из двух электронных блоков ультразвукового томографа | 1134 |
| Переносное мобильное устройство (Android) | 1235 |
| Сетевой адаптер для A1040 3D | 1827 |
| Кабель Type C-Type C | 1237 |
| Носитель с документацией и ПО | 1512 |
| Проверочный образец А1040 MIRA 3D | 1308 |
| Жесткий кейс М40 | 1621 |
Характеристики
Основные характеристики
-
Степень защитыIP54
-
Габаритные размеры антенной решетки без ручек, мм200x125x100
-
Масса антенной решетки, кг2,95
-
Диапазон измеряемой толщины, мм10 – 1000
-
Продолжительность непрерывной работы, не менее, ч10
-
Диапазон рабочих частот, МГц0,01 – 0,1
-
Рабочая температура окружающей среды, °СОт -20 до +55
-
Количество преобразователей в антенной решетке32 (приемник/передатчик)
-
Диапазон устанавливаемых скоростей, м/с1000 – 4000
Модификации
| Модель | Диапазон измерения глубины залегания дефекта, мм | Размер томограммы, точек | Шаг реконструкции томограммы, мм |
|---|---|---|---|
| Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo | 2 – 300 | 256 x 160 | 0,1 – 2,0 |
| Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor | 2 – 300 | 256 x 160 | 0,1 – 2,0 |
| Низкочастотный ультразвуковой томограф A1020 MIRA Lite | — | — | — |
| Низкочастотный ультразвуковой томограф А1040 MIRA | От 5 до 400 (воздушный цилиндр диаметром >20 мм, длиной >200 мм) | — | — |
| Низкочастотный ультразвуковой томограф A1040 MIRA 3D | — | — | — |
| Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan | — | — | — |
