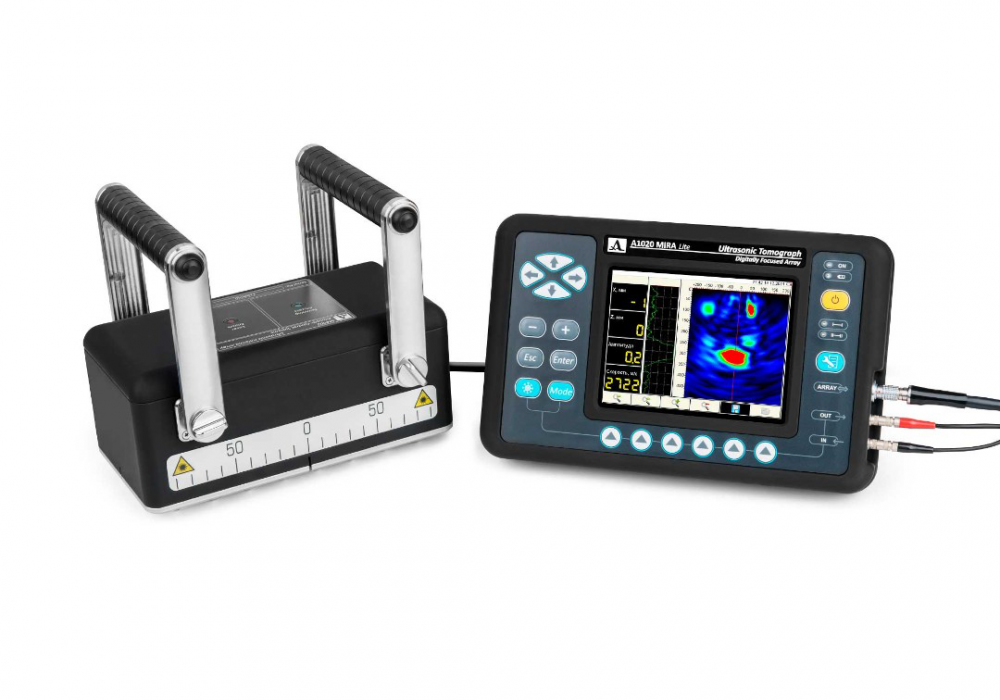

Низкочастотный ультразвуковой томограф A1020 MIRA Lite
Артикул: 1029
A1020 MIRA Lite – эффективный, надежный и удобный ультразвуковой прибор для неразрушающего контроля бетонных и каменных конструкций, доступ к которым возможен только с одной стороны.
Описание
A1020 MIRA Lite – эффективный, надежный и удобный ультразвуковой прибор для неразрушающего контроля бетонных и каменных конструкций, доступ к которым возможен только с одной стороны.
Назначение
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
- Исследование внутренней структуры колонн диаметром от 500 мм.
- Контроль фундаментов и перекрытий в монолитных конструкциях.
- Контроль объектов с криволинейными поверхностями.
- Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
- Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
- Определение толщины защитного слоя и глубины залегания арматуры.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Измерение толщины объекта контроля при одностороннем доступе.
Особенности
- Аппарат имеет компактный дизайн и весит около 5 кг.
- Наглядная визуализация внутреннего строения материала.
- Увеличенная чувствительность в ближней зоне.
- Прибор чувствителен к разным типам отражателей и обеспечивает высокую достоверность измерений.
- С помощью прибора можно найти дефекты диаметром более 1 см (цилиндрический образ) и более 2,5 см (сферический образ).

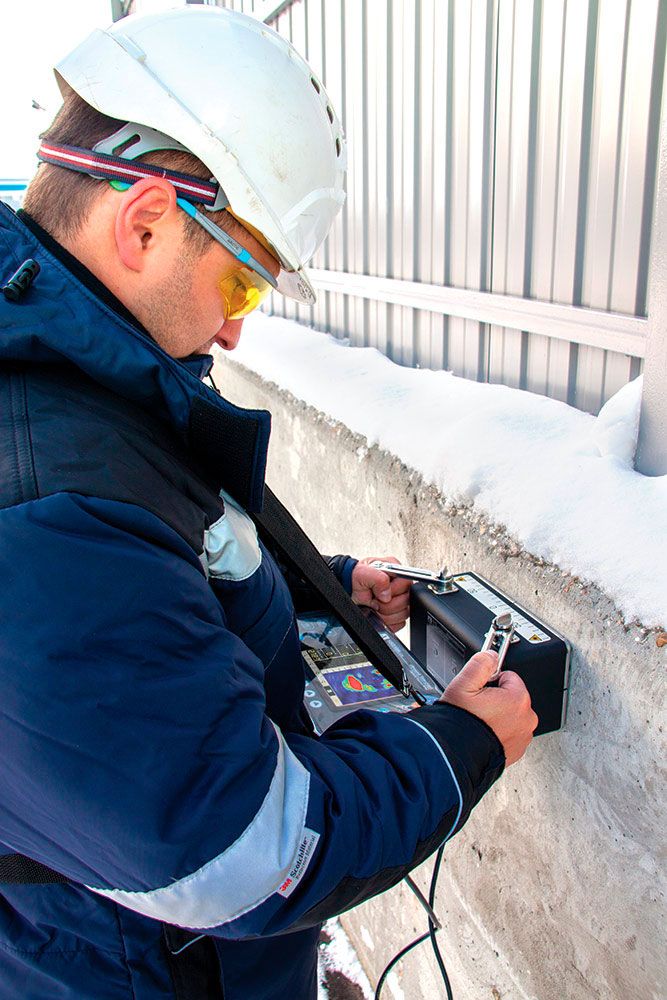

- Благодаря малым размерам антенной решетки, оператор может долго работать на объекте без перерывов.

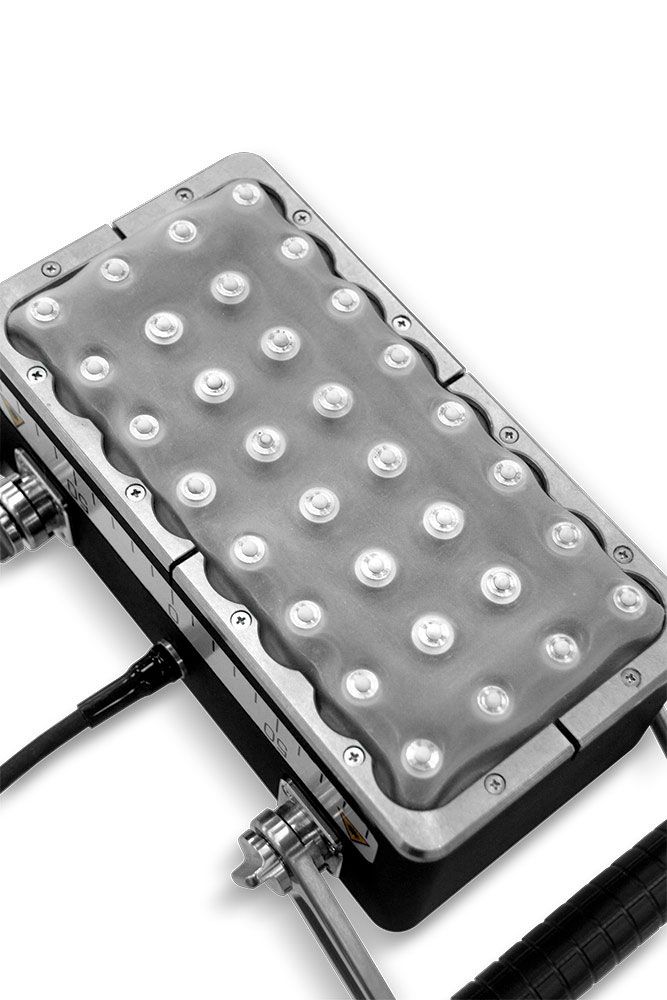

- Прибор оснащен новейшими СТК-преобразователями с безжидкостным контактом, которые устойчивы к износам.
- Мембрана защищает преобразователи от влаги и загрязнений.
- В комплект входит чехол, который позволяет закрепить прибор на поясе работника и, тем самым, освободить его руки.
- Компьютерная программа INTROVIEW для всестороннего изучения структуры материала. Ее особенности:

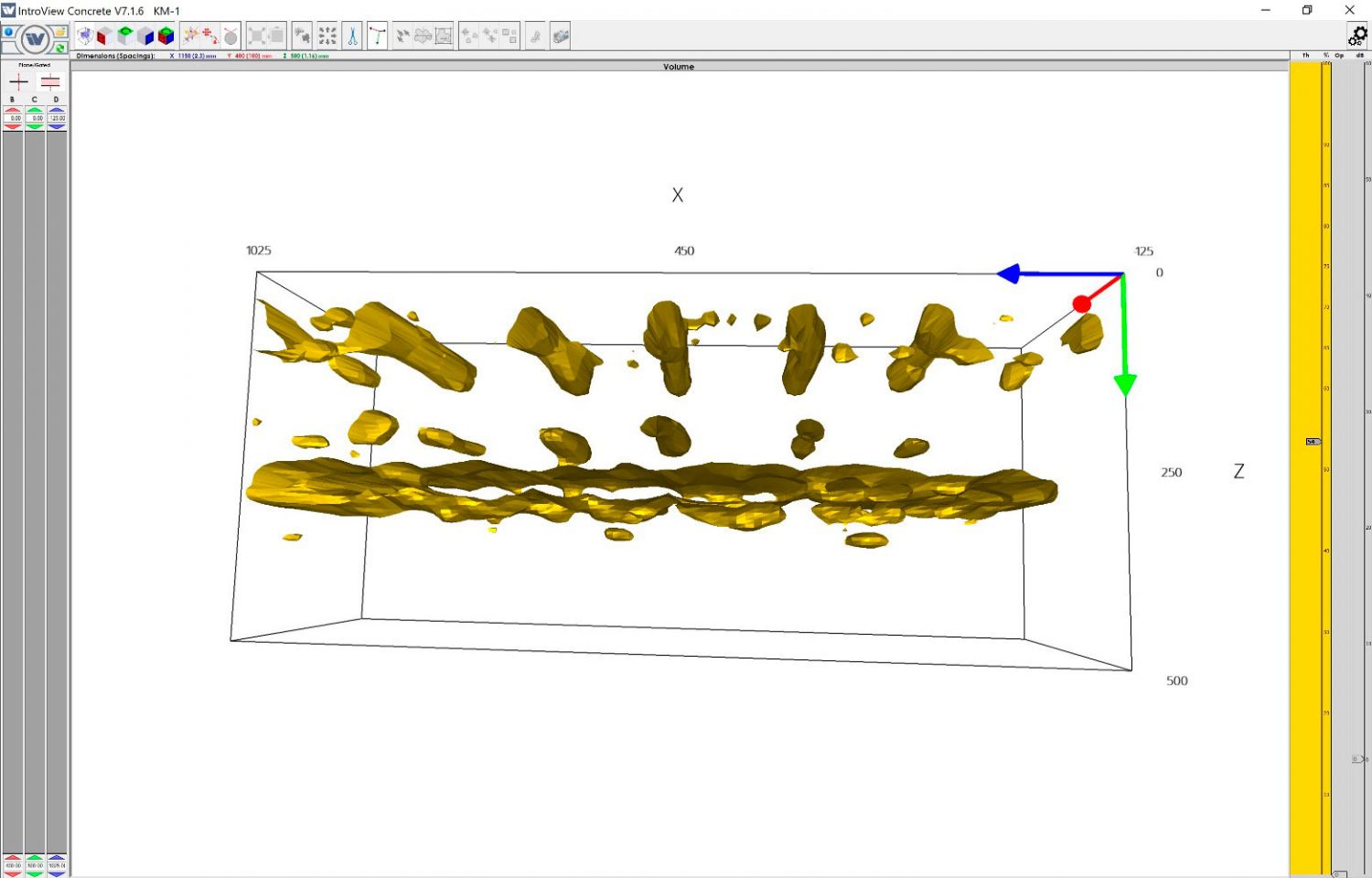

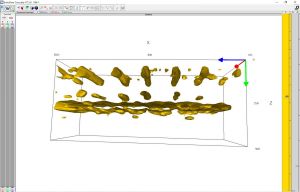

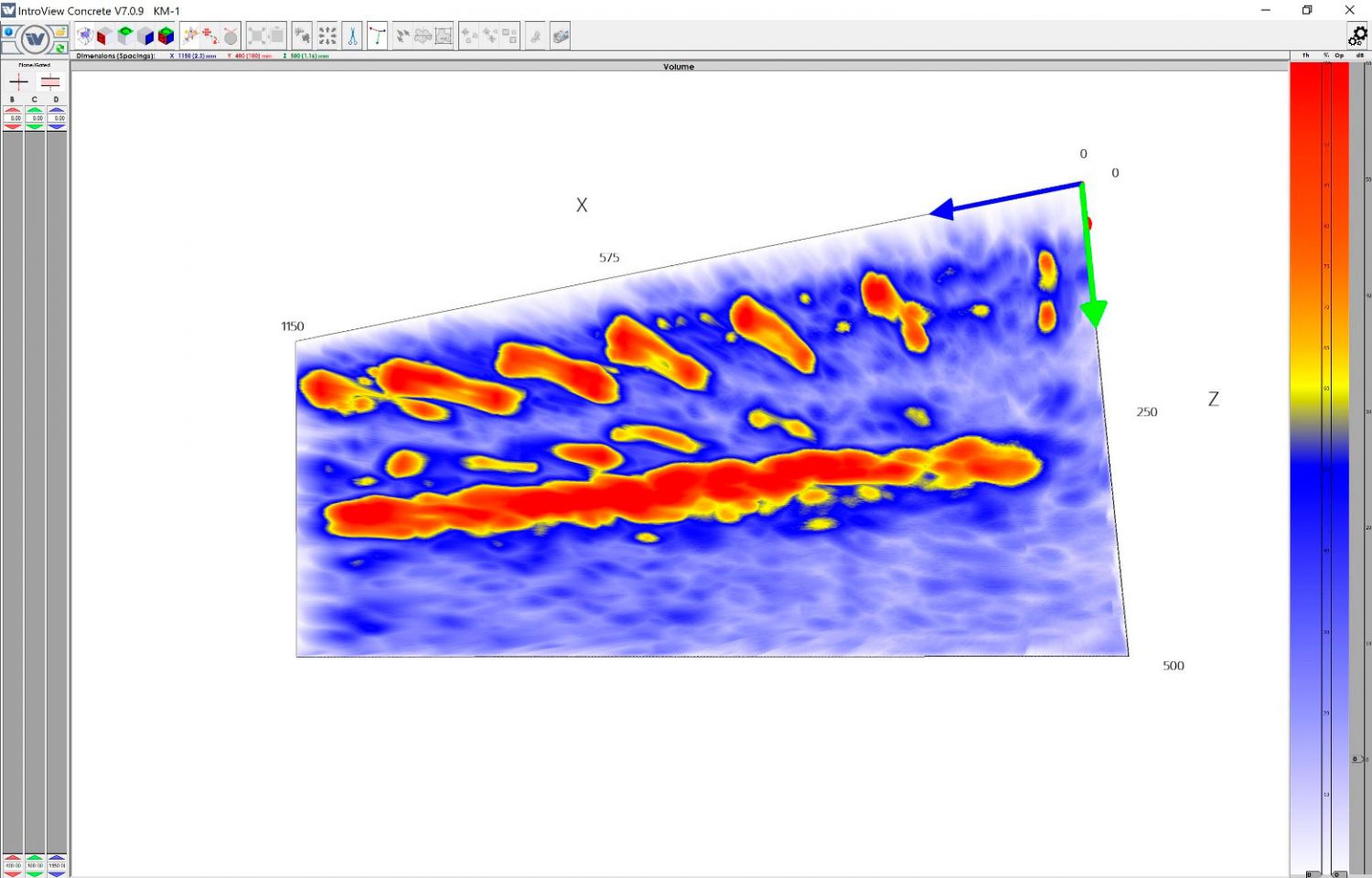

- режимы работы с 3D-изображением: изометрическая поверхность; текстурное отображение; максимальная проекция;

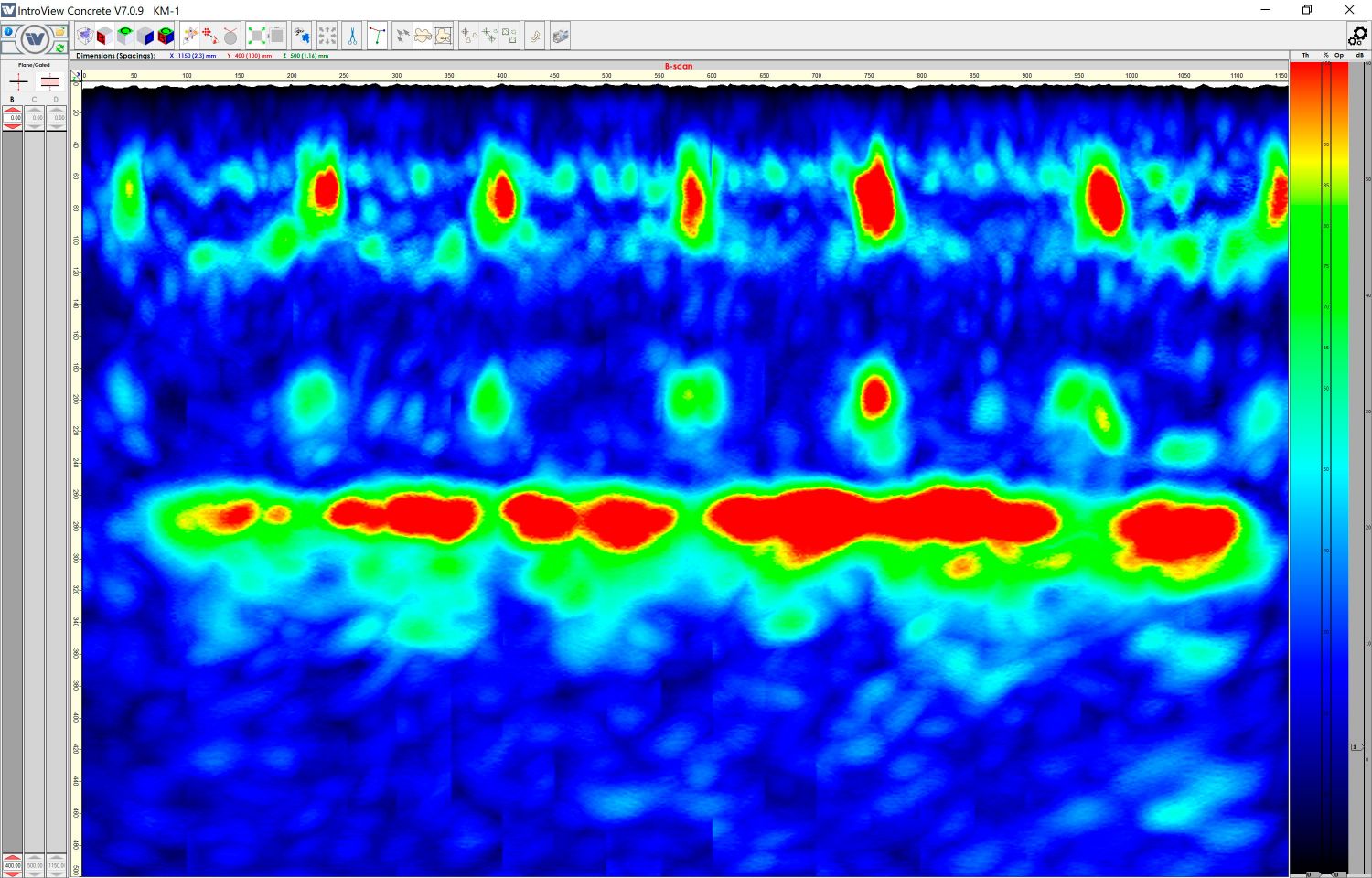

- режимы работы с 2D-изображением: панорамный B-, C-, В-Скан; плоскость сечения / объемный строб;
- совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
 |
 |
 |
 |
 |
Режимы работы
Режим «Обзор»Назначение: оперативный просмотр внутренней структуры различных частей исследуемого объекта. Данные представляются в виде В-Скана, который обновляется в реальном времени с максимальной частотой смены кадров 10 Гц. Данный режим также имеет следующие возможности:
|
 |
Режим «Карта»Назначение: создание массива данных из В-Сканов перпендикулярных поверхностей исследуемого объекта с возможностью отображения на экране конкретного В-Скана. Используется при сканировании вдоль размеченных линий с постоянным шагом с помощью АР. |
 |
Режим «Настройка»Назначение: установка параметров для исследования конкретного образца, оперативный выбор конфигураций. |
|
Комплектация

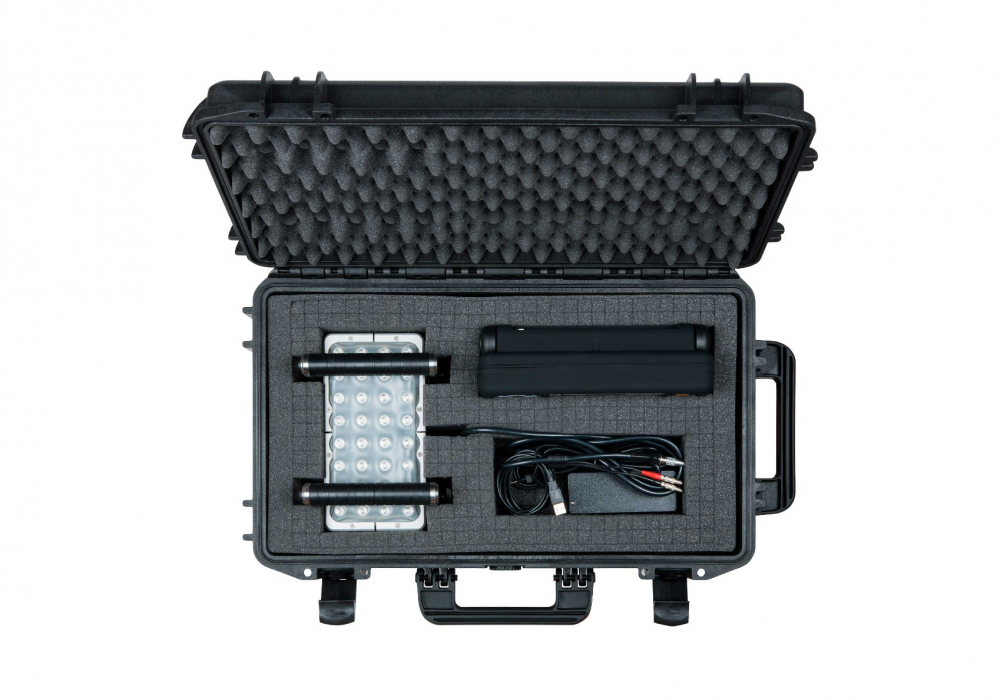

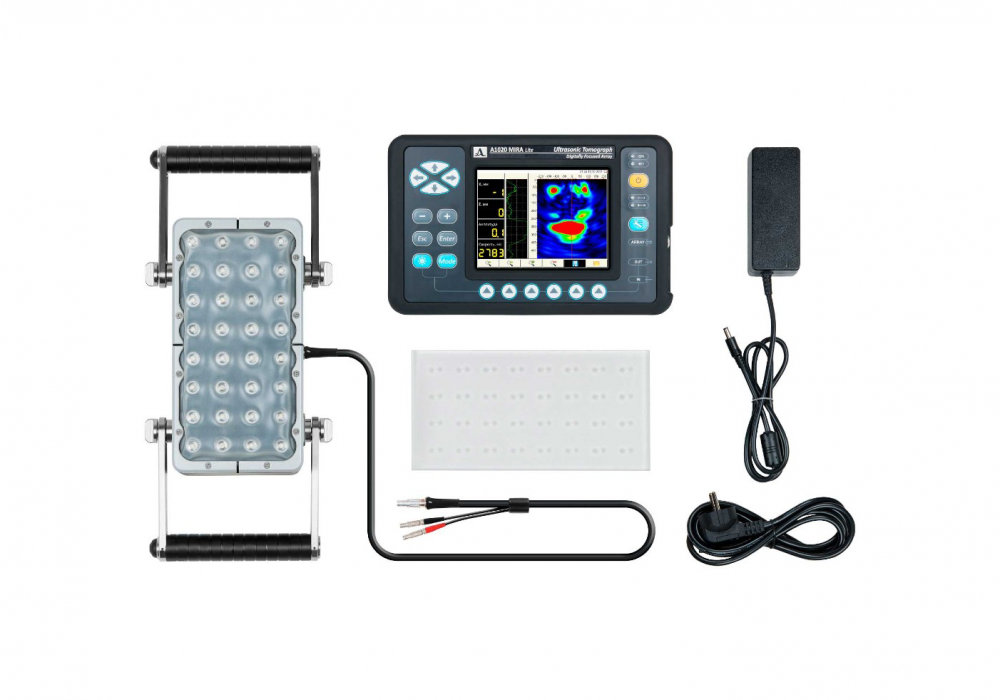

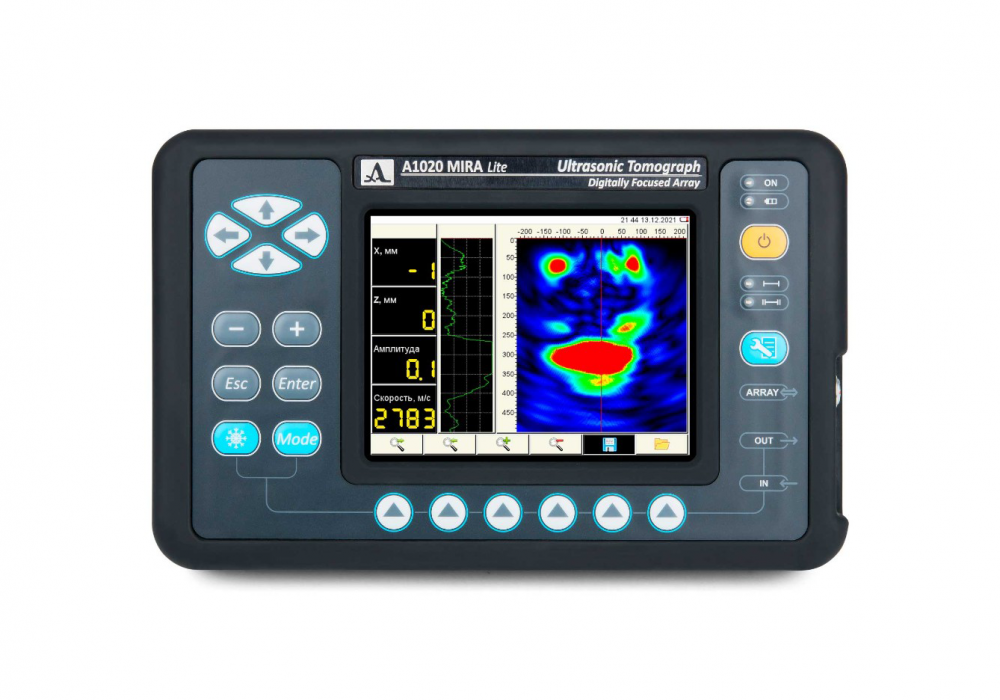

- Наименование А1020 MIRA Lite - электронный блок ультразвукового томографа

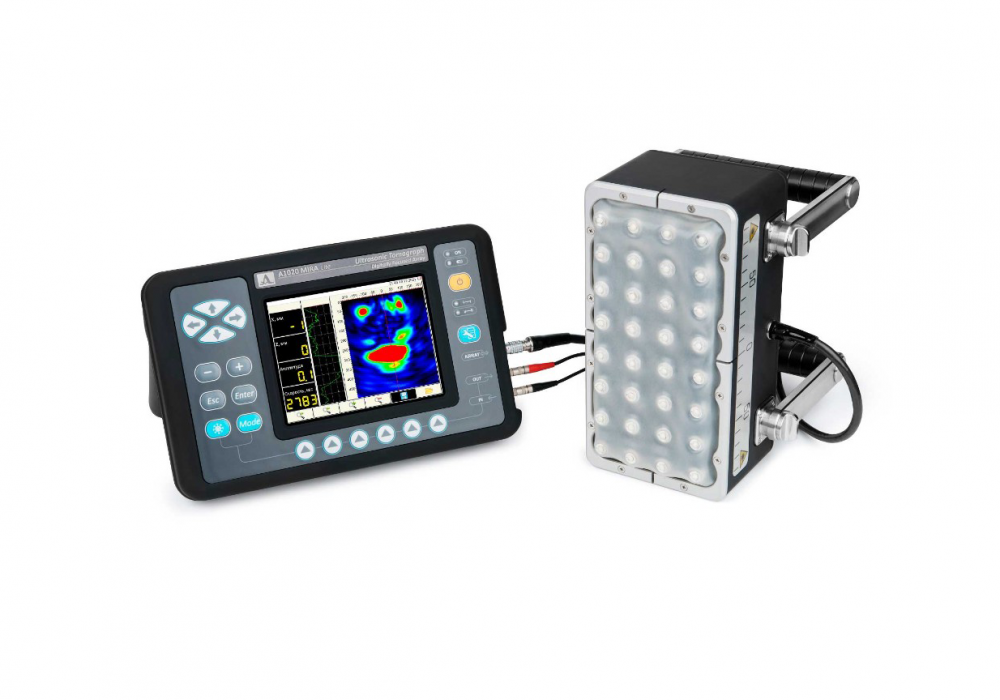

- Антенная решетка M4002 0.05A0R220Х110PS
- Сетевой адаптер 220 В - 15 B
- Кабель USB A- Micro B
- Носитель с документацией и ПО
- Проверочный образец
- Чехол E14

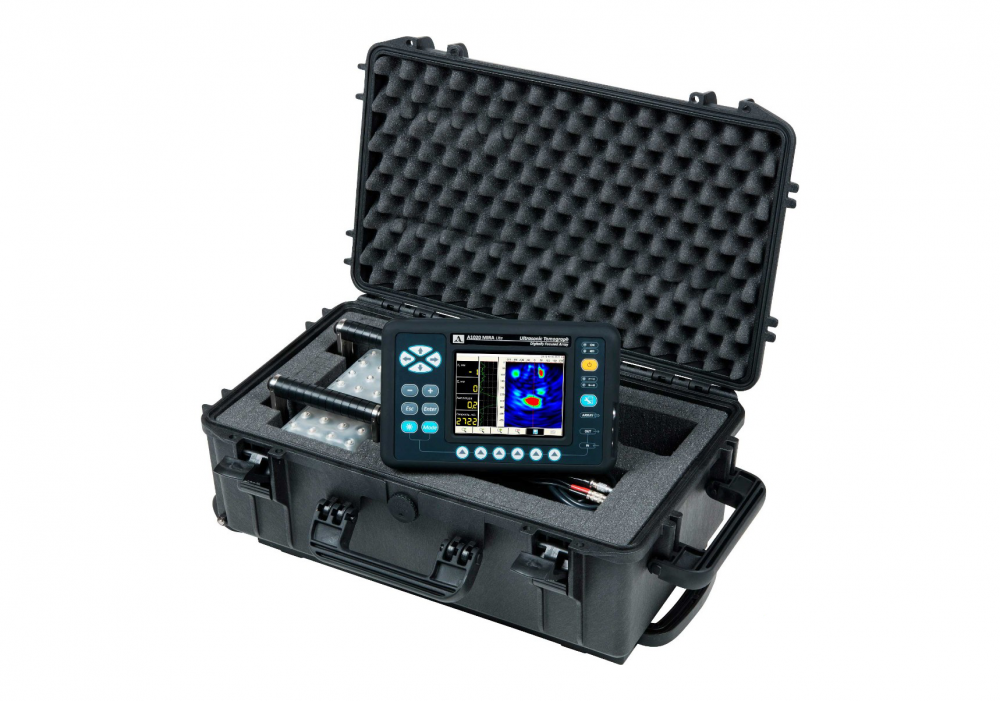

- Жесткий кейс
Характеристики
Основные характеристики
-
Напряжение питания, В11,2
-
Диапазон рабочих частот, МГц0,01 – 0,1
-
Тип источника питанияАккумулятор
-
Масса электронного блока прибора, не более, г1900
-
Продолжительность непрерывной работы, не менее, ч10
-
Габаритные размеры, мм260x166x80
-
Рабочая температура окружающей среды, °СОт -10 до +50
-
Количество преобразователей в антенной решетке32 (8 групп х 4 элемента)
-
Диапазон измеряемой толщины, мм10 – 1000
-
Диапазон устанавливаемых скоростей ультразвука, м/с1 000 - 10 000
-
Пределы допускаемой абсолютной погрешности глубины залегания дефекта (Н - измеряемая глубина), мм±(0,05∙Н+10)
-
Степень защитыIP54
-
Габаритные размеры антенной решетки без ручек, мм220х129х99
-
Габаритные размеры антенной решетки с горизонтальным расположением ручек, мм376х167х99
-
Габаритные размеры антенной решетки с вертикальным расположением ручек, мм220х184х167
-
Масса антенной решетки, кг3,1
-
Относительная влажность<95%
-
Средний срок службы, лет5
Модификации
| Модель | Диапазон измерения глубины залегания дефекта, мм | Размер томограммы, точек | Шаг реконструкции томограммы, мм |
|---|---|---|---|
| Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo | 2 – 300 | 256 x 160 | 0,1 – 2,0 |
| Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor | 2 – 300 | 256 x 160 | 0,1 – 2,0 |
| Низкочастотный ультразвуковой томограф A1020 MIRA Lite | — | — | — |
| Низкочастотный ультразвуковой томограф А1040 MIRA | От 5 до 400 (воздушный цилиндр диаметром >20 мм, длиной >200 мм) | — | — |
| Низкочастотный ультразвуковой томограф A1040 MIRA 3D | — | — | — |
| Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan | — | — | — |
