Настольный сверлильный станок по металлу JET IDP-15BV
Артикул: 50000986M
Станок JET IDP-15BV – надежная машина для точного сверления отверстий в малогабаритных металлических изделиях.
Описание

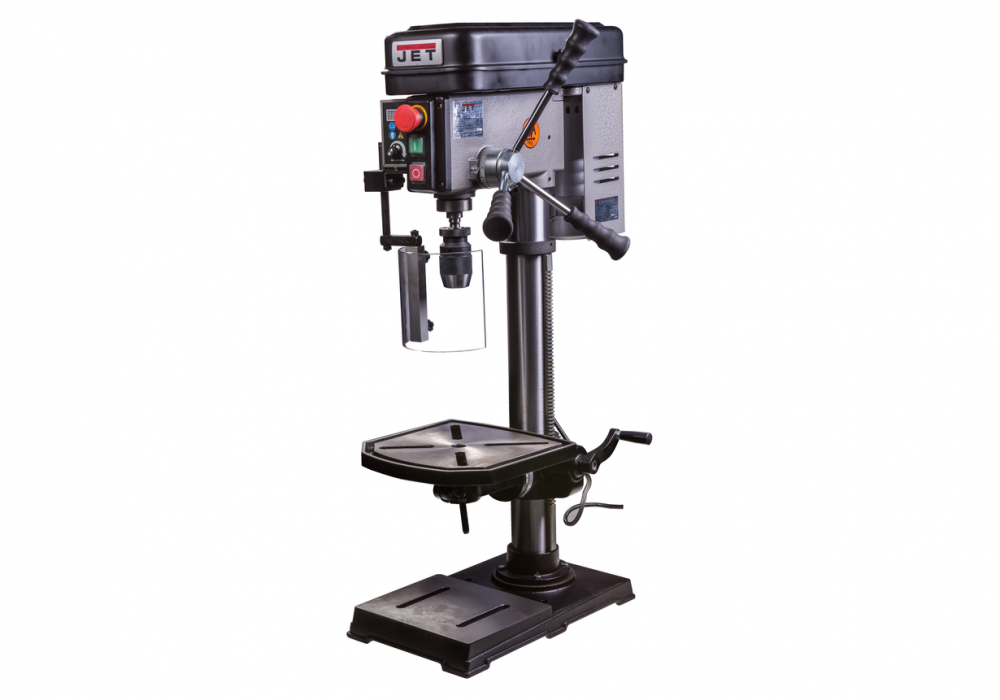

Настольный вертикально-сверлильный станок JET IDP-15BV предназначен для обработки металлических, деревянных и пластиковых изделий небольших размеров в частных мастерских и в бытовых условиях.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из серого чугуна. Колонна представляет собой стальную трубу с толстыми стенками, которая обладает высокими вибропоглощающими свойствами. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

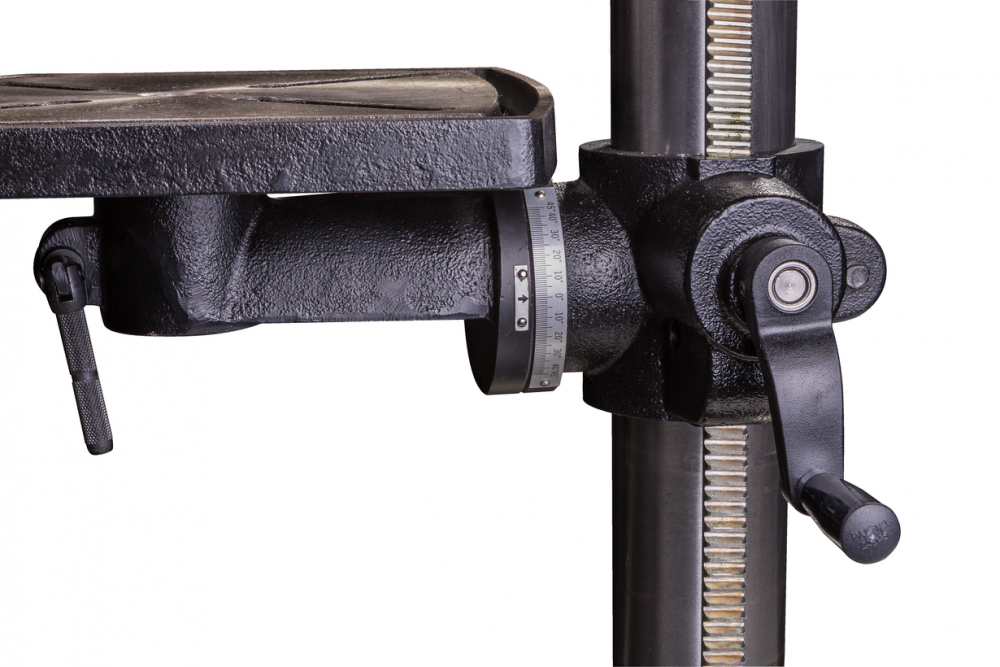

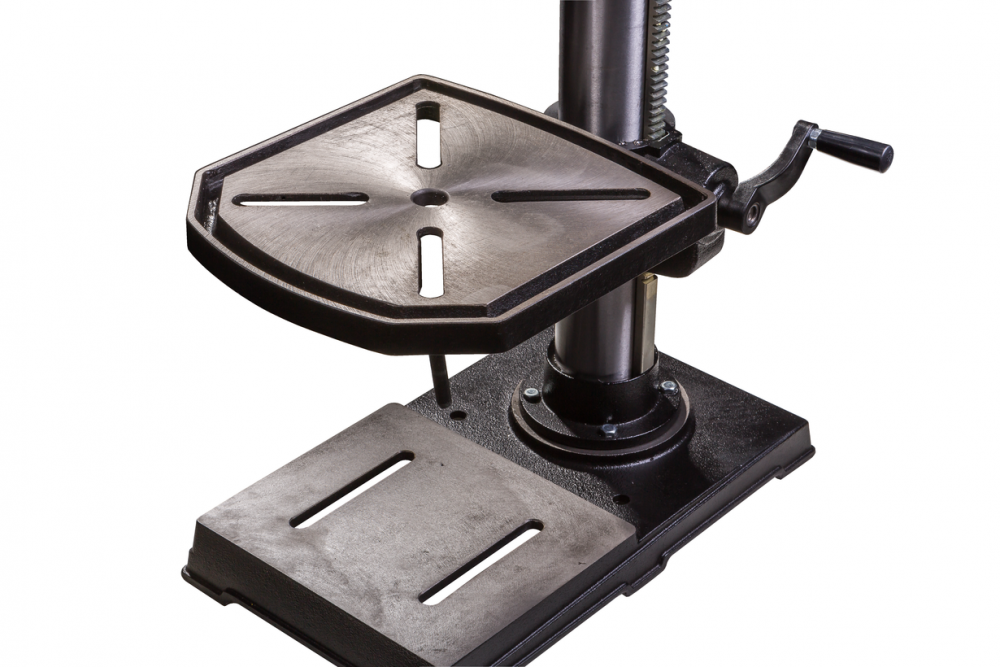

Изделия обрабатываются на вращающемся столе, в котором имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне. Стол может совершить полный оборот вокруг колонны, а также наклониться на 45° влево или вправо.

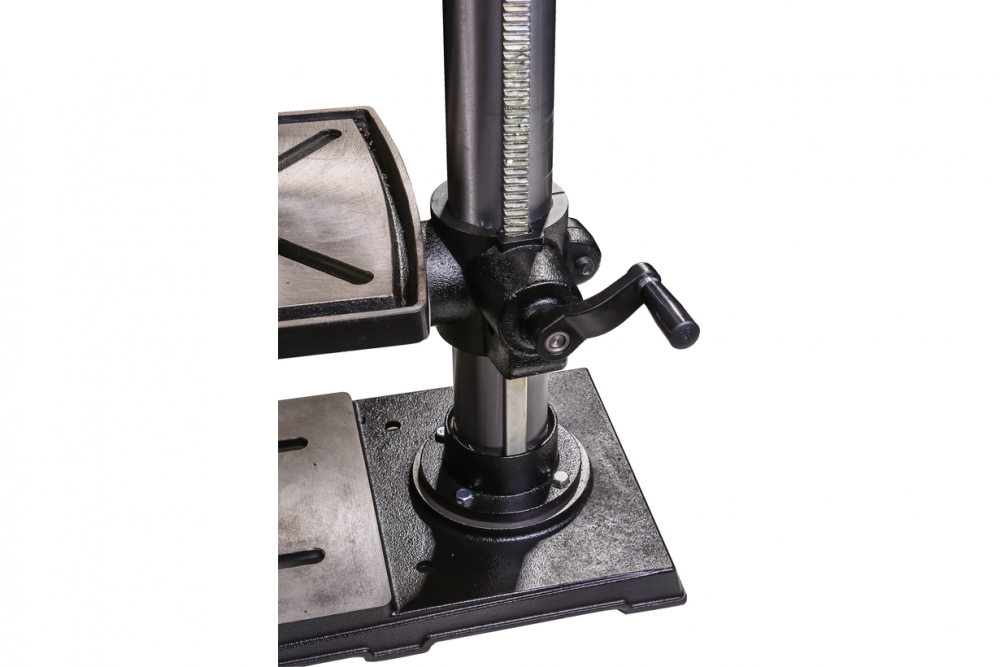

Основание имеет два паза для крепления оснастки.

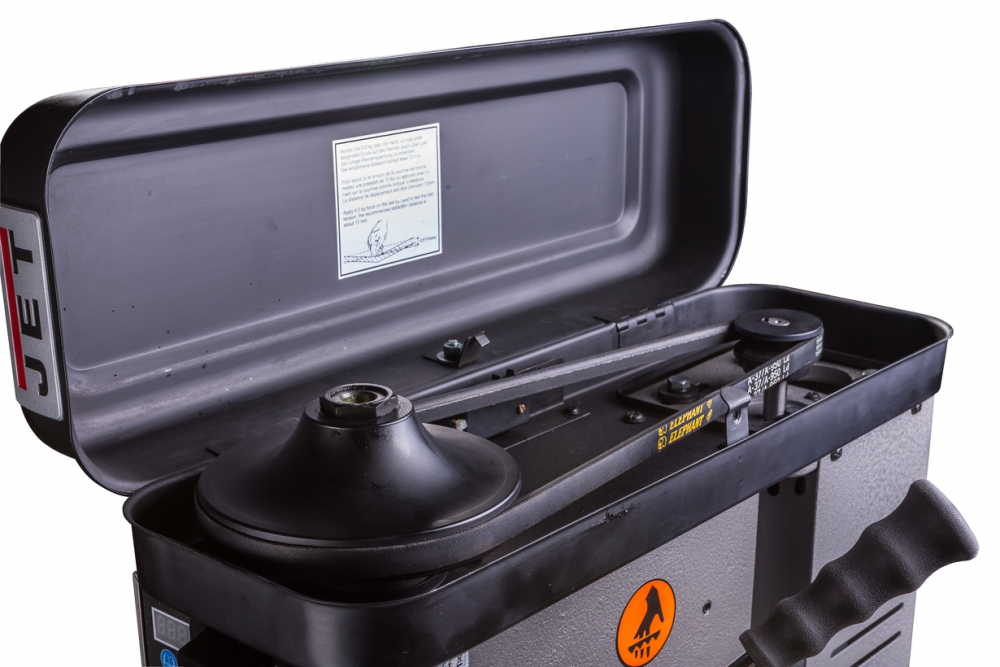

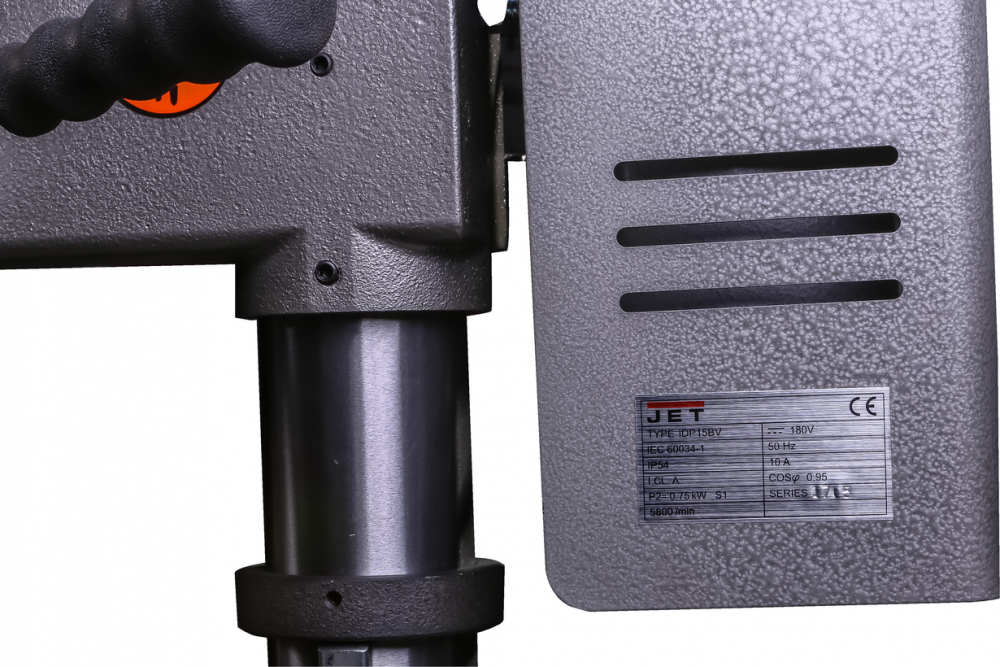

Станок оснащен двигателем коллекторного типа мощностью 750 Вт, который подключается к бытовой розетке с напряжением 220 В. С помощью шкивов и клинового ремня мотор приводит вал шпинделя в движение. Частота вращения шпинделя в диапазоне 450-2000 оборотов в минуту плавно регулируется с помощью переключателя на лицевой панели. С помощью настраиваемого ограничителя и нанесенной на станок шкалы работник может контролировать глубину сверления.

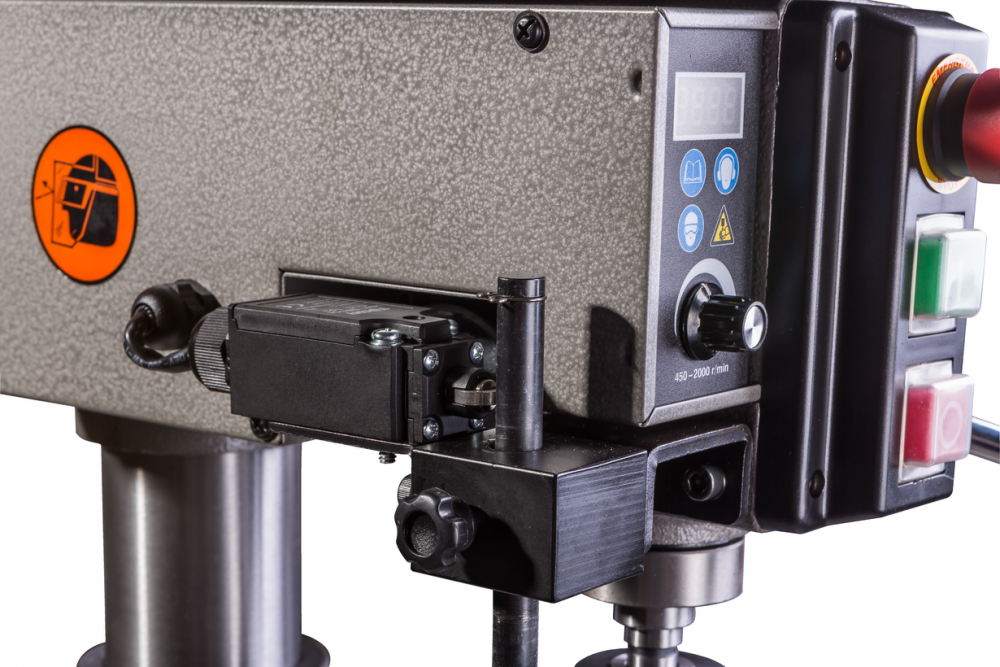

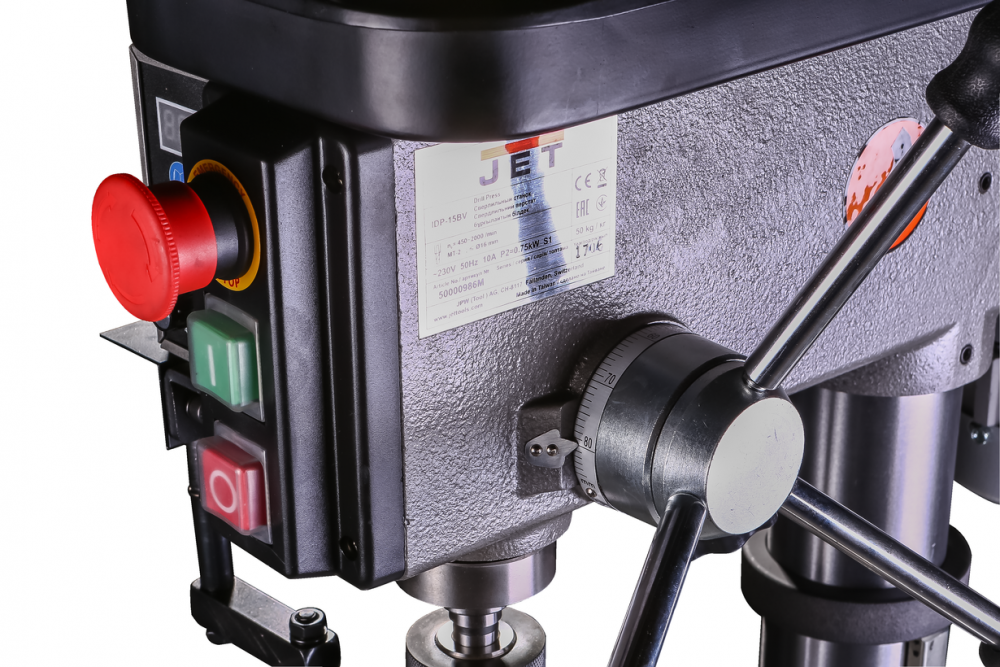

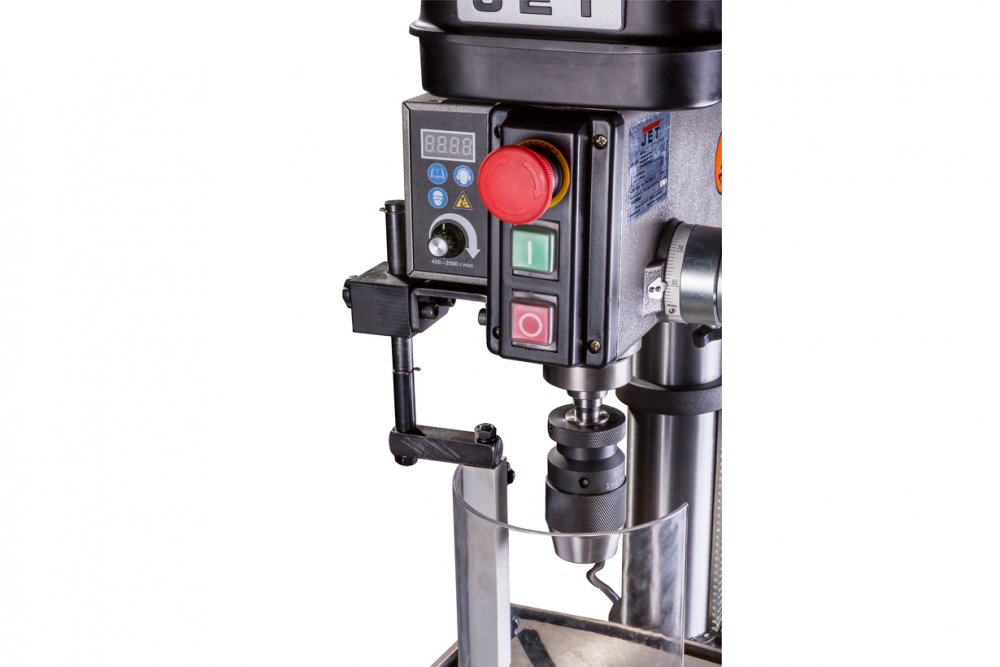

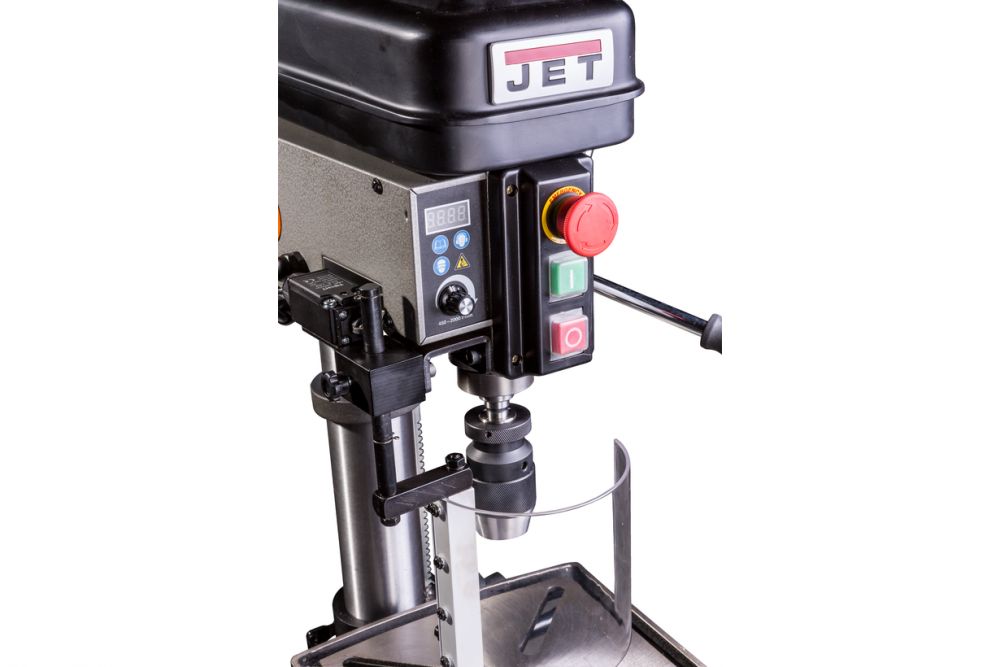

Безопасность обеспечивается защитным экраном из прозрачного пластика, оснащенным концевым выключателем, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.
Технические характеристики
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 16 |
| Максимальный диаметр сверления чугун, мм | 20 |
| Частота вращения шпинделя, об/мин | 450 - 2000 |
| Количество скоростей шпинделя | плавно |
| Тип привода | Ременной |
| Конус шпинделя | МК-2 |
| Расстояние шпиндель-стол, мм | 470 |
| Расстояние шпиндель-основание, мм | 640 |
| Вылет шпинделя, мм | 170 |
| Ход пиноли шпинделя, мм | 85 |
| Диаметр пиноли, мм | 52 |
| Диаметр стойки, мм | 73 |
| Размер стола, мм | 278x285 |
| Наклон стола вправо | 45 |
| Наклон стола влево | 45 |
| Размер Т-образного паза стола, мм | 15x115 |
| Количество Т-образных пазов стола, шт | 4 |
| Размер основания, мм | 250x210 |
| Размер Т-образного паза основания, мм | 15x115 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 0,75 |
| Потребляемая мощность, кВт (S6 40%) | 1,1 |
| Тип двигателя | Коллекторный |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 565 |
| Ширина, мм | 350 |
| Высота, мм | 980 |
| Масса, кг | 50 |
| Длина в упаковке, см | 80 |
| Ширина в упаковке, см | 46 |
| Высота в упаковке, см | 32 |
| Масса в упаковке, кг | 52 |
Характеристики
Основные характеристики
-
Конус шпинделяМК-2
-
Наклон стола вправо, °45
-
Наклон стола влево, °45
-
Размер Т-образного паза стола, мм15x115
-
Количество Т-образных пазов стола, шт.4
-
Размер Т-образного паза основания, мм15x115
-
Количество Т-образных пазов основания, шт.2
-
Устройство подачи СОЖнет
-
Автоподачанет
-
Автореверснет
-
Размер основания, мм250x210
-
Диаметр стойки, мм73
-
Вылет шпинделя, мм170
-
Масса, кг50
-
Диаметр пиноли, мм52
-
Количество скоростей шпинделяплавно
-
Ход пиноли шпинделя, мм85
-
Мощность двигателя, кВт0,75
-
Частота вращения шпинделя, об/мн450 - 2000
-
Размеры станка (Д x Ш x В), мм565 x 350 x 980
-
Напряжение, В230
-
Тип двигателяКоллекторный
-
Тип приводаРеменной
-
Размер стола, мм278x285
-
Максимальный диаметр сверления сталь, мм16
-
Максимальный диаметр сверления чугун, мм20
-
Расстояние шпиндель-стол, мм470
-
Расстояние шпиндель-основание, мм640
-
Потребляемая мощность (S6 40%), кВт1,1
