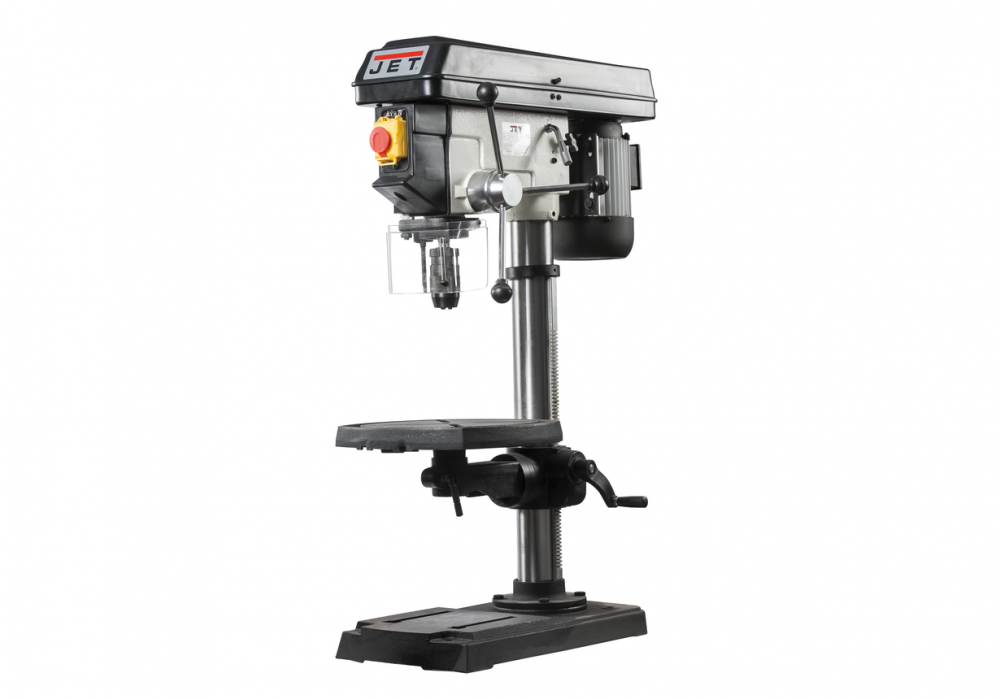

Настольный сверлильный станок JET JDP-15 (400 В)

Артикул: 10000370T

Станок JET JDP-15 – надежная, мощная и точная машина для сверления отверстий в малогабаритных металлических заготовках.

Описание

Настольный вертикально-сверлильный станок JET JDP-15 предназначен для обработки металлических изделий небольших размеров в частных мастерских и в бытовых условиях.

Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из чугуна. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

Основание имеет два Т-образных паза для крепления оснастки.

Изделия обрабатываются на круглом вращающемся столе с наклонным механизмом (угол наклона влево или вправо – 45°). На нем имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.

Станок имеет две модификации – обе оснащены асинхронным двигателем мощностью 520 Вт. Первая из них подключается к бытовой розетке с напряжением 220 В, вторая – к трехфазной сети 380 В и имеет реверс шпинделя.

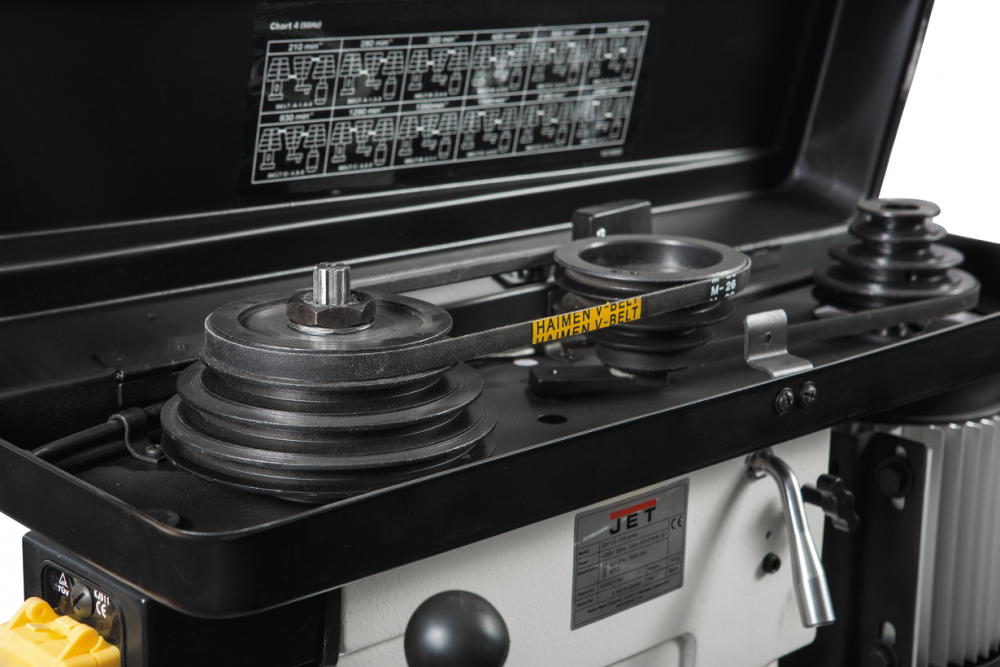

С помощью трех шкивов и ремней мотор приводит вал шпинделя в движение. Агрегат имеет 12 скоростей и частоту вращения шпинделя 210-2580 оборотов в минуту.

Станок укомплектован быстрозажимным патроном и ограничителем глубины сверления. Безопасность обеспечивается защитным экраном из прозрачного пластика, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.

Особенности

  • Реверс электродвигателя (в исполнении на 400В)

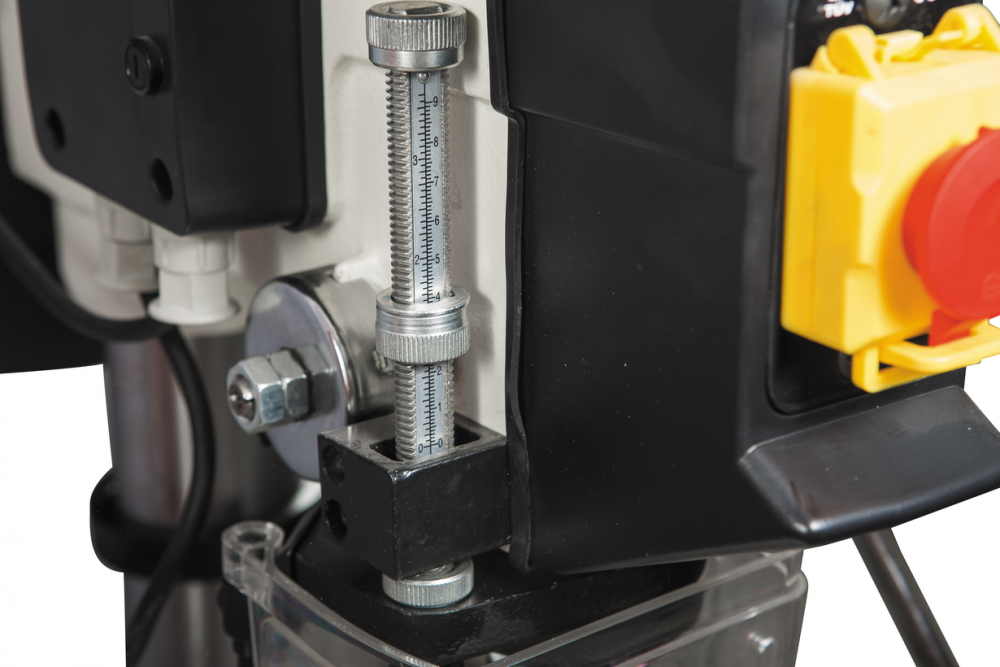

  • Регулируемый ограничитель глубины сверления
  • Миллиметровая шкала для контроля глубины сверления
  • Рабочий стол из чугунного литья
  • Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки

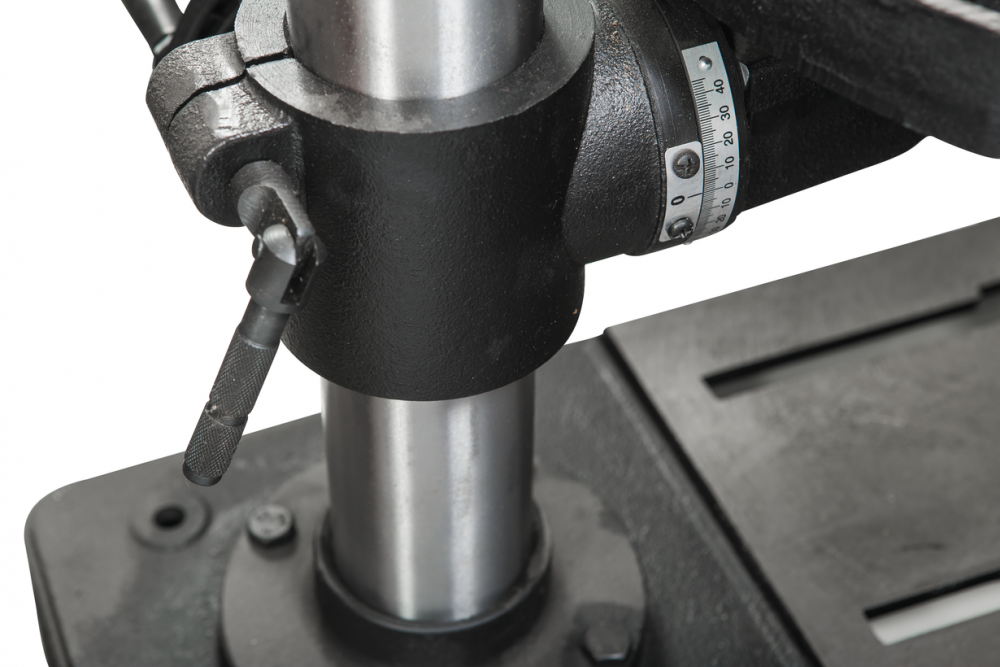

  • Регулировка наклона рабочего стола
  • Быстрозажимной сверлильный патрон

Технические характеристики

Напряжение, В 400
Максимальный диаметр сверления сталь, мм 22
Частота вращения шпинделя, об/мин 210 - 2580
Количество скоростей шпинделя 12
Тип привода Ременной
Конус шпинделя МК-2
Расстояние шпиндель-стол, мм 450
Расстояние шпиндель-основание, мм 540
Вылет шпинделя, мм 190
Ход пиноли шпинделя, мм 85
Диаметр стойки, мм 73
Размер стола, мм 330x330
Наклон стола вправо 45
Наклон стола влево 45
Количество Т-образных пазов стола, шт 2
Количество Т-образных пазов основания, шт 2
Мощность двигателя, кВт 0,52
Потребляемая мощность, кВт (S6 40%) 0,9
Тип двигателя Асинхронный
Устройтво подачи СОЖ нет
Автоподача нет
Автореверс нет
Длина, мм 630
Ширина, мм 400
Высота, мм 1000
Масса, кг 74
Длина в упаковке, см 82
Ширина в упаковке, см 58
Высота в упаковке, см 34
Масса в упаковке, кг 82

Характеристики

Основные характеристики

  • Конус шпинделя
    MK-2
  • Наклон стола влево, °
    45
  • Количество Т-образных пазов стола, шт.
    2
  • Количество Т-образных пазов основания, шт.
    2
  • Устройство подачи СОЖ
    нет
  • Автоподача
    нет
  • Автореверс
    нет
  • Наклон стола вправо, °
    45
  • Диаметр стойки, мм
    73
  • Вылет шпинделя, мм
    190
  • Масса, кг
    74
  • Количество скоростей шпинделя
    12
  • Ход пиноли шпинделя, мм
    85
  • Мощность двигателя, кВт
    0,52
  • Частота вращения шпинделя, об/мн
    210 - 2580
  • Размеры станка (Д x Ш x В), мм
    630 x 400 x 1000
  • Напряжение, В
    400
  • Тип двигателя
    Асинхронный
  • Тип привода
    Ременной
  • Размер стола, мм
    330x330
  • Максимальный диаметр сверления сталь, мм
    22
  • Расстояние шпиндель-стол, мм
    450
  • Расстояние шпиндель-основание, мм
    540
  • Потребляемая мощность (S6 40%), кВт
    0,9
