Настольный сверлильный станок JET JDP-15 (230 В)
Артикул: 10000370M
Станок JET JDP-15 – надежная, мощная и точная машина для сверления отверстий в малогабаритных металлических заготовках.
Описание

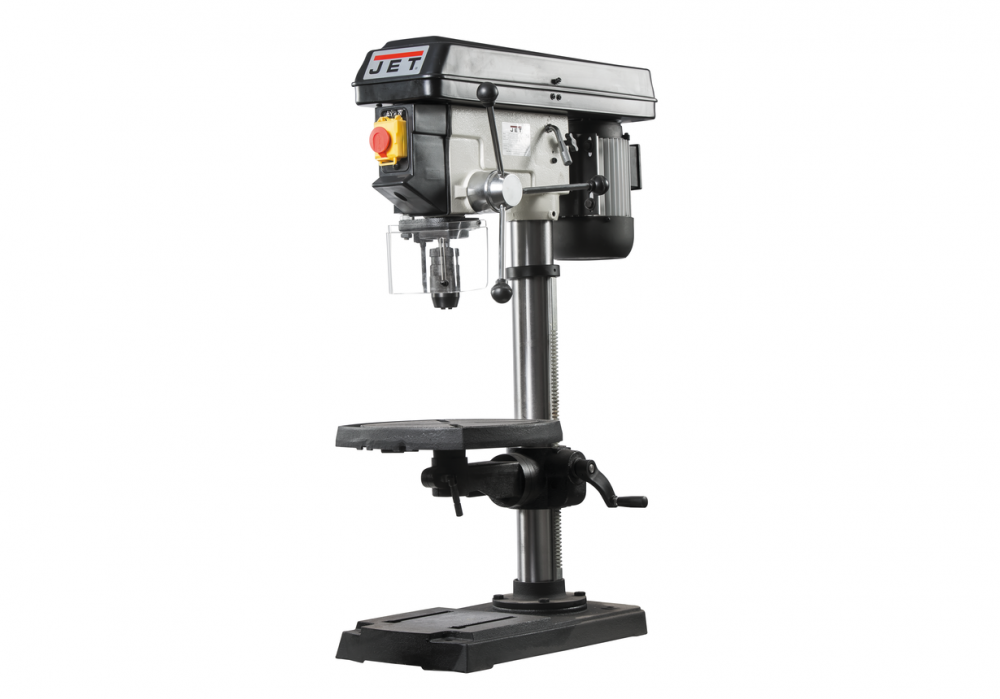

Настольный вертикально-сверлильный станок JET JDP-15 предназначен для обработки металлических изделий небольших размеров в частных мастерских и в бытовых условиях.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из чугуна. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.
Основание имеет два Т-образных паза для крепления оснастки.
Изделия обрабатываются на круглом вращающемся столе с наклонным механизмом (угол наклона влево или вправо – 45°). На нем имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.
Станок имеет две модификации – обе оснащены асинхронным двигателем мощностью 520 Вт. Первая из них подключается к бытовой розетке с напряжением 220 В, вторая – к трехфазной сети 380 В и имеет реверс шпинделя.

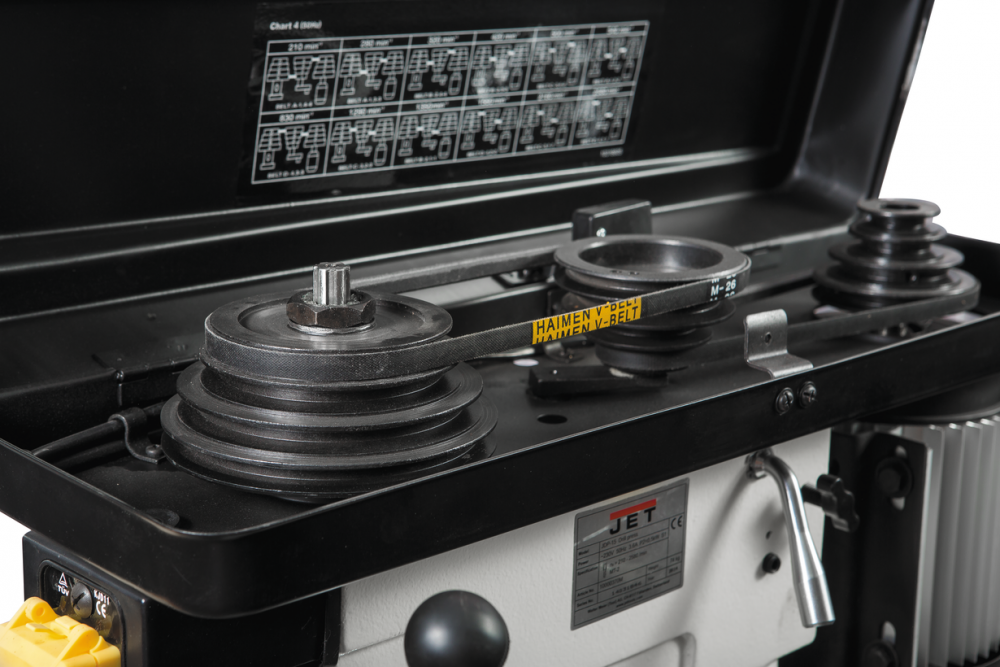

С помощью трех шкивов и ремней мотор приводит вал шпинделя в движение. Агрегат имеет 12 скоростей и частоту вращения шпинделя 210-2580 оборотов в минуту.
Станок укомплектован быстрозажимным патроном и ограничителем глубины сверления. Безопасность обеспечивается защитным экраном из прозрачного пластика, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.
Особенности
- Реверс электродвигателя (в исполнении на 400В)

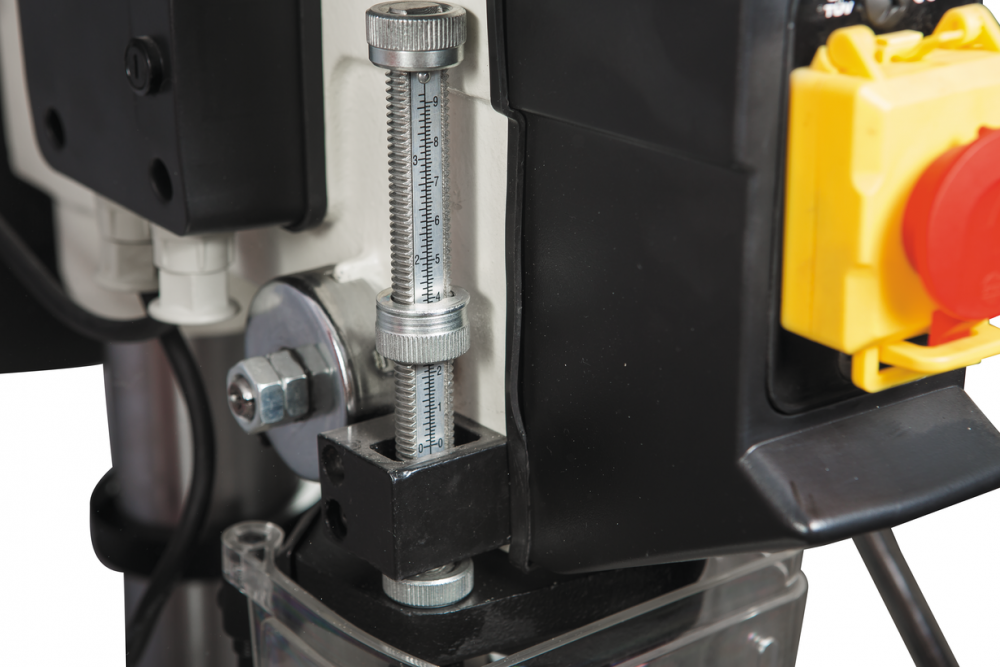

- Регулируемый ограничитель глубины сверления
- Миллиметровая шкала для контроля глубины сверления
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки

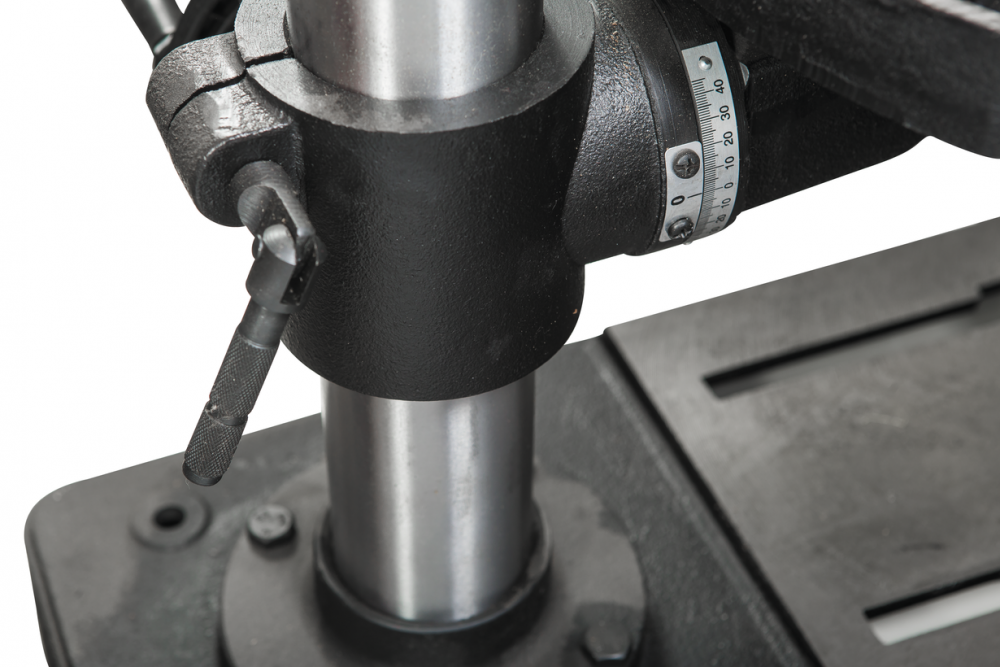

- Регулировка наклона рабочего стола
- Быстрозажимной сверлильный патрон
Технические характеристики
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 22 |
| Частота вращения шпинделя, об/мин | 210 - 2580 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Ременной |
| Конус шпинделя | МК-2 |
| Расстояние шпиндель-стол, мм | 450 |
| Расстояние шпиндель-основание, мм | 540 |
| Вылет шпинделя, мм | 190 |
| Ход пиноли шпинделя, мм | 85 |
| Диаметр стойки, мм | 73 |
| Размер стола, мм | 330x330 |
| Наклон стола вправо | 45 |
| Наклон стола влево | 45 |
| Количество Т-образных пазов стола, шт | 2 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 0,52 |
| Потребляемая мощность, кВт (S6 40%) | 0,9 |
| Тип двигателя | Асинхронный |
| Устройтво подачи СОЖ | нет |
| Автоподача | нет |
| Автореверс | нет |
| Длина, мм | 630 |
| Ширина, мм | 400 |
| Высота, мм | 1000 |
| Масса, кг | 74 |
| Длина в упаковке, см | 82 |
| Ширина в упаковке, см | 58 |
| Высота в упаковке, см | 31 |
| Масса в упаковке, кг | 82 |
Характеристики
Основные характеристики
-
Конус шпинделяMK-2
-
Наклон стола влево, °45
-
Количество Т-образных пазов стола, шт.2
-
Количество Т-образных пазов основания, шт.2
-
Устройство подачи СОЖнет
-
Автоподачанет
-
Автореверснет
-
Наклон стола вправо, °45
-
Диаметр стойки, мм73
-
Вылет шпинделя, мм190
-
Масса, кг74
-
Количество скоростей шпинделя12
-
Ход пиноли шпинделя, мм85
-
Мощность двигателя, кВт0,52
-
Частота вращения шпинделя, об/мн210 - 2580
-
Размеры станка (Д x Ш x В), мм630 x 400 x 1000
-
Напряжение, В230
-
Тип двигателяАсинхронный
-
Тип приводаРеменной
-
Размер стола, мм330x330
-
Максимальный диаметр сверления сталь, мм22
-
Расстояние шпиндель-стол, мм450
-
Расстояние шпиндель-основание, мм540
