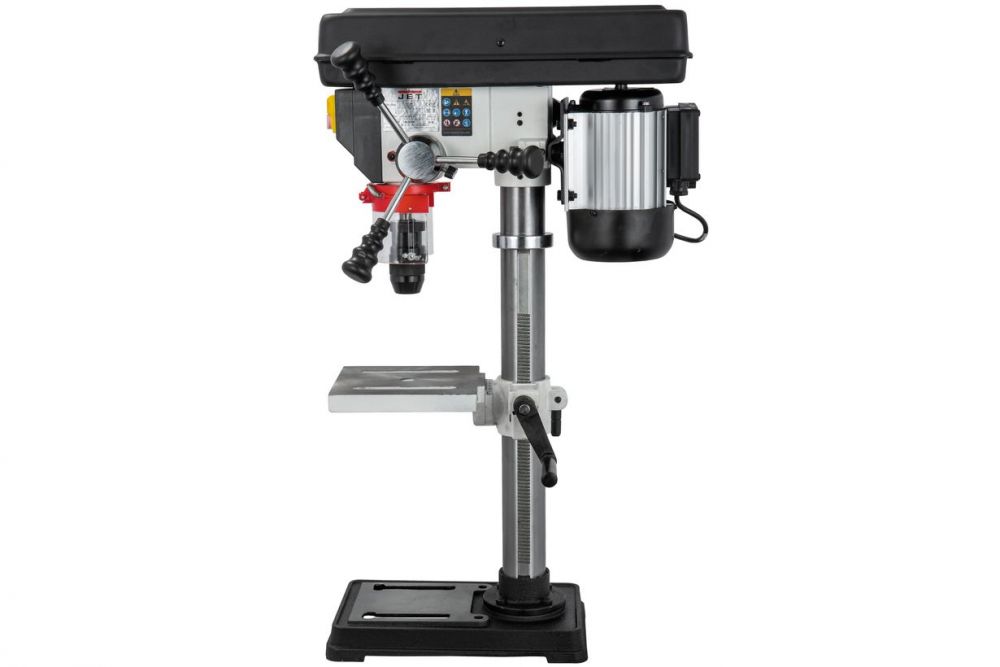

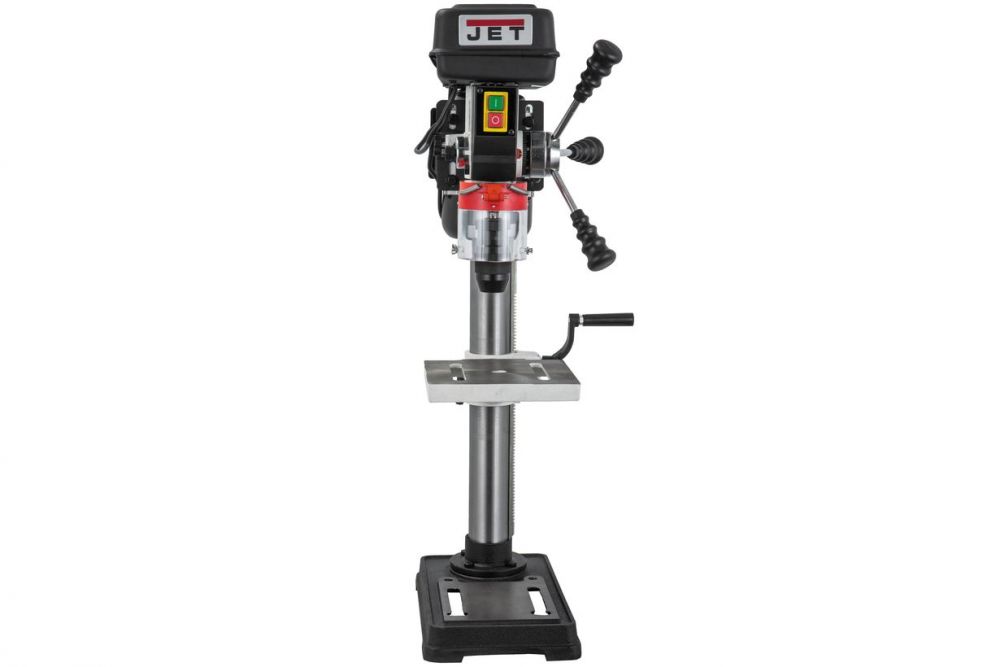

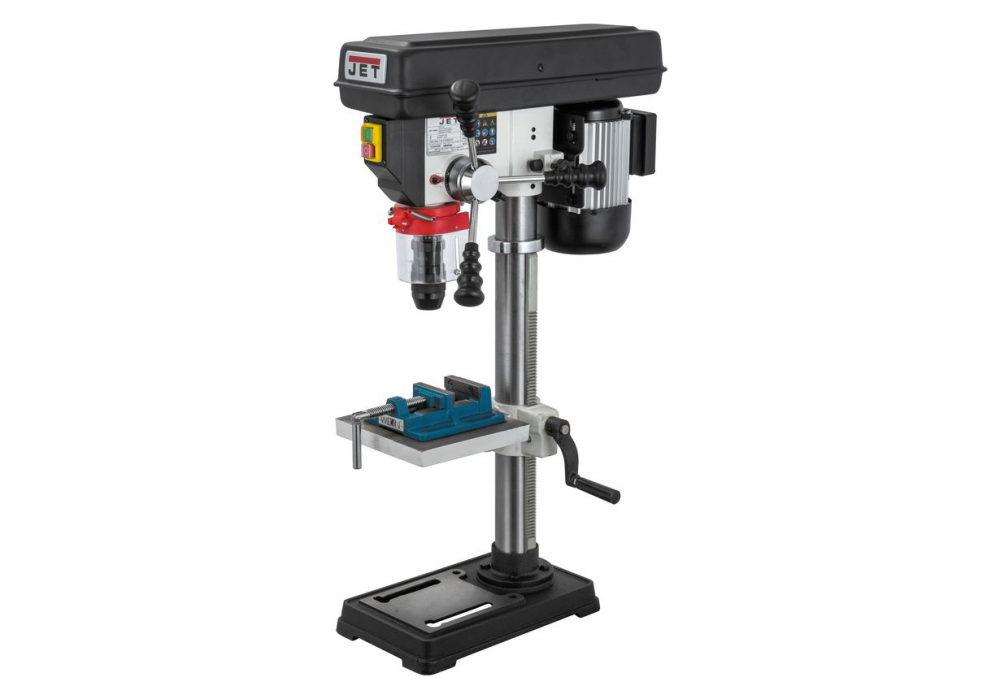

Настольный сверлильный станок JET JDP-10BM (230 В)
Артикул: 10000430M
Станок JET JDP-10BM – компактная и надежная машина для точного сверления отверстий в малогабаритных металлических изделиях.
Описание
Настольный вертикально-сверлильный станок JET JDP-10BM предназначен для обработки металлических деталей небольших размеров в частных мастерских и в бытовых условиях.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из чугуна. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.
Основание имеет два Т-образных паза для крепления оснастки.

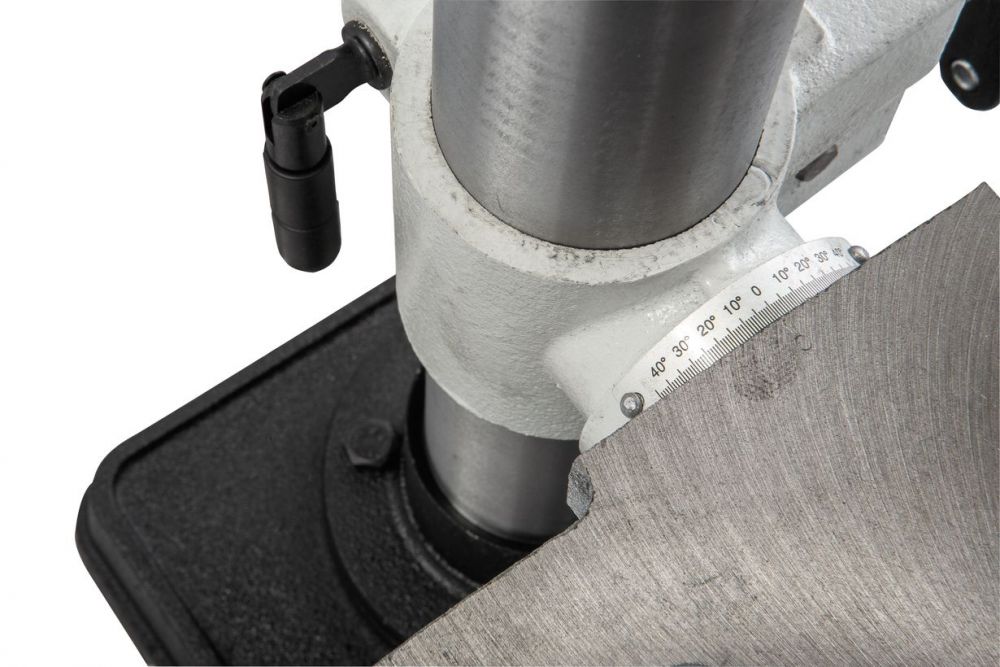

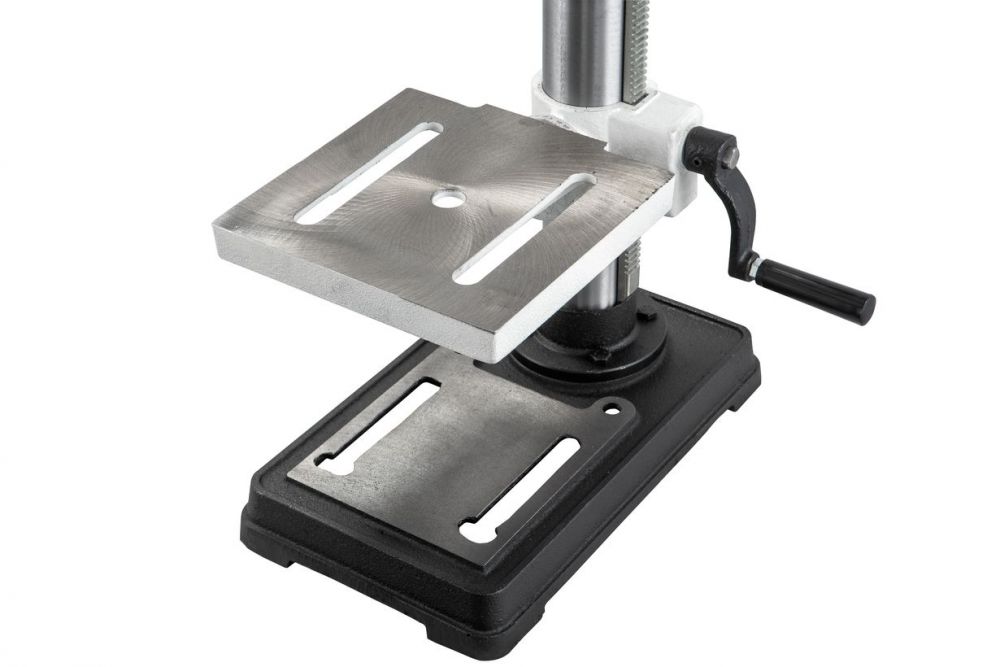

Изделия обрабатываются на столе, в котором имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне. Стол может совершить полный оборот вокруг колонны, а также наклониться на 45° влево или вправо.

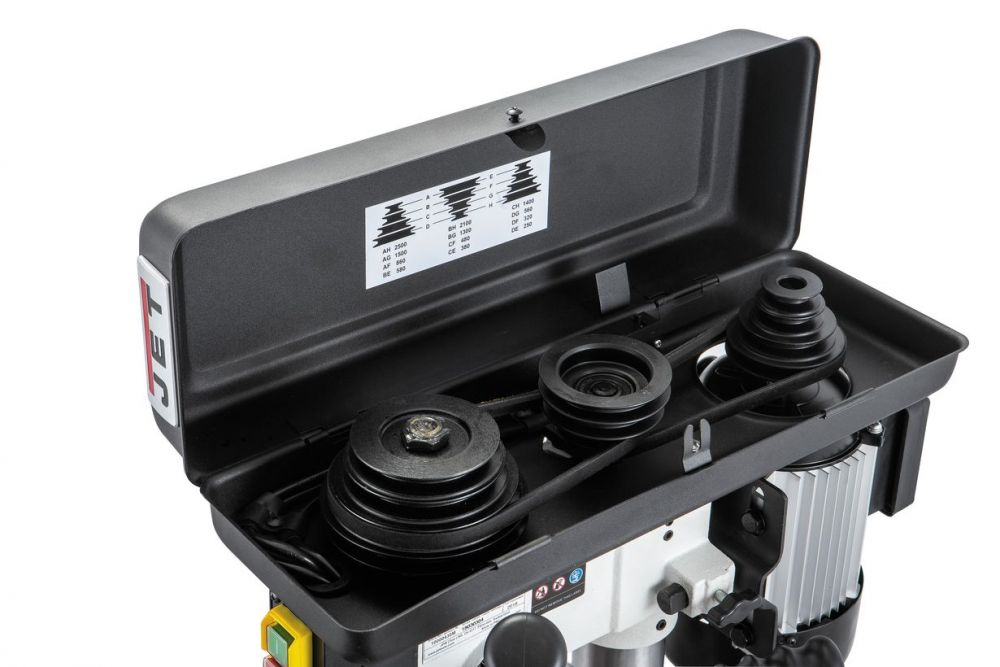

Станок оснащен асинхронным двигателем мощностью 350 Вт, рассчитанным на работу в продолжительном режиме. С помощью трех шкивов и двух клиновых ремней мотор приводит вал шпинделя в движение. Станок имеет 12 скоростей и частоту вращения шпинделя 550-2500 оборотов в минуту. С помощью настраиваемого ограничителя и нанесенной на станок шкалы работник может контролировать глубину сверления.

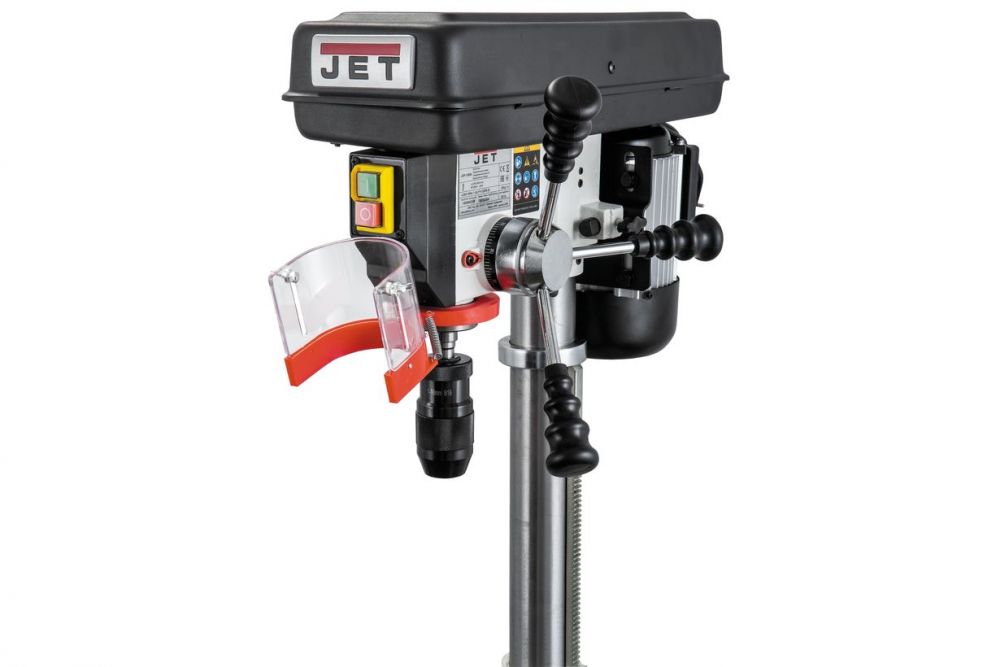

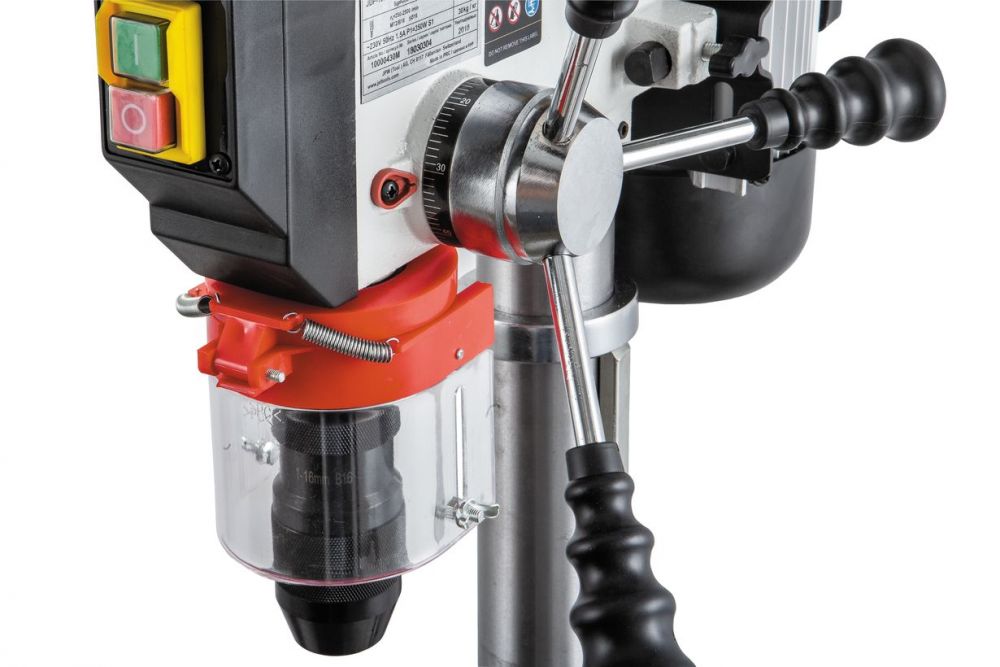

Станок укомплектован быстрозажимным патроном. Безопасность обеспечивается защитным экраном из прозрачного пластика и системой блокировки от включения станка при открытой крышке.
Особенности
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу
- 12-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
- Рабочий стол из чугунного литья

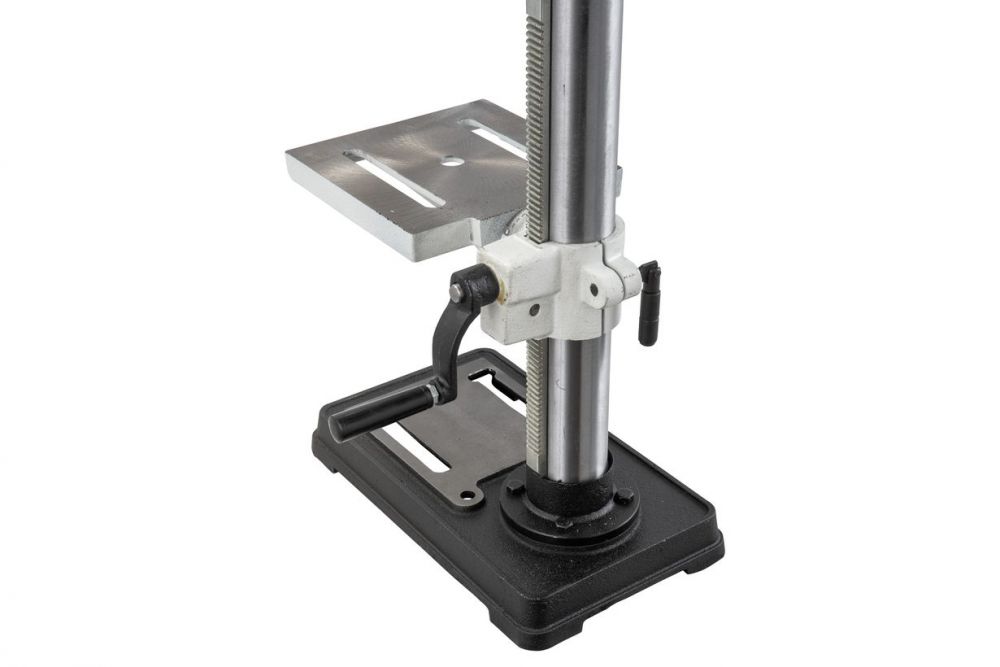

- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола
- Быстрозажимной сверлильный патрон
Комплектация
- Быстрозажимной 16 мм сверлильный патрон с оправкой

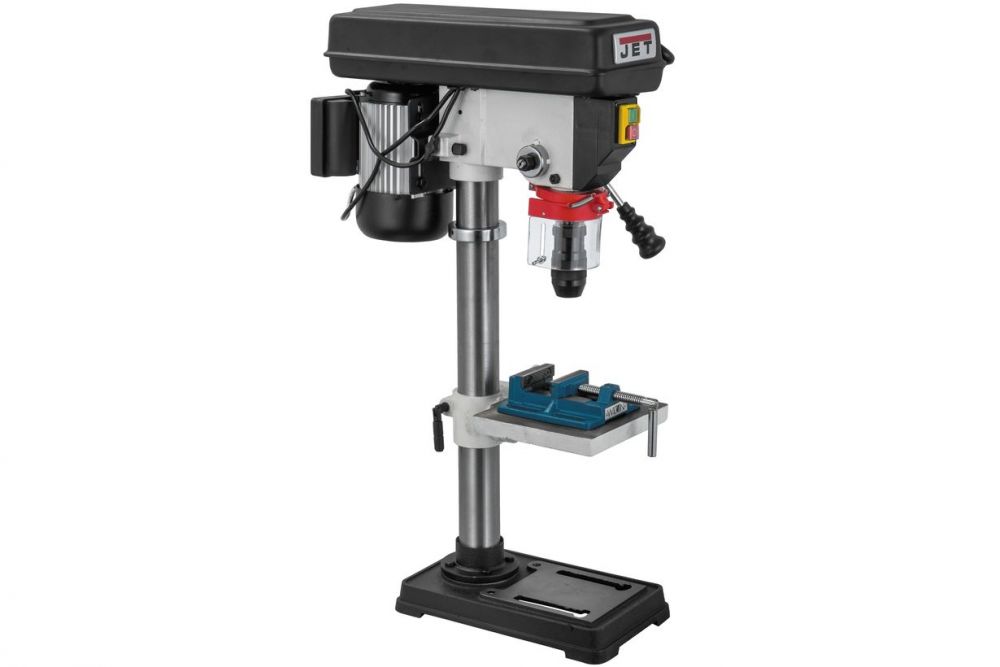

- Сверлильные тиски 75 мм
Технические характеристики
| Напряжение, В | 230 |
| Потребляемая мощность, кВт | 0,35 кВт |
| Частота вращения шпинделя на холостом ходу, об/мин | 250-2500 об/мин |
| Максимальный диаметр зажима для сверл, мм | 16 мм |
| Ход пиноли шпинделя, мм | 60 мм |
| Конус шпинделя/ посадка патрона | MK-2/ В16 |
| Вылет шпинделя, мм | 125 мм |
| Расстояние шпиндель-стол, мм | 416 мм |
| Расстояние шпиндель основание, мм | 533 мм |
| Размеры рабочего стола (ДхШ), мм | 193х198 мм |
| Угол наклона рабочего стола, мм | 0-45° |
| Длина, мм | 500 |
| Ширина, мм | 320 |
| Высота, мм | 838 |
| Масса, кг | 30 |
| Длина в упаковке, см | 76 |
| Ширина в упаковке, см | 45 |
| Высота в упаковке, см | 25 |
| Масса в упаковке, кг | 32 |
Характеристики
Основные характеристики
-
Конус шпинделяMK-2
-
Вылет шпинделя, мм125
-
Расстояние шпиндель-основание, мм533
-
Расстояние шпиндель-стол, мм416
-
Масса, кг30
-
Ход пиноли шпинделя, мм60
-
Частота вращения шпинделя, об/мн250-2500
-
Размеры станка (Д x Ш x В), мм500 x 320 x 838
-
Напряжение, В230
-
Размер стола, мм193х198
-
Потребляемая мощность, кВт0,35
-
Максимальный диаметр зажима для сверл, мм16
-
Посадка патронаB16
-
Угол наклона рабочего стола, °0-45
