Напольный сверлильный станок JET JDP-13FM (230 В)
Артикул: 10000440M
Станок JET JDP-13FM – надежная и точная машина для сверления отверстий в металлических заготовках.
Описание

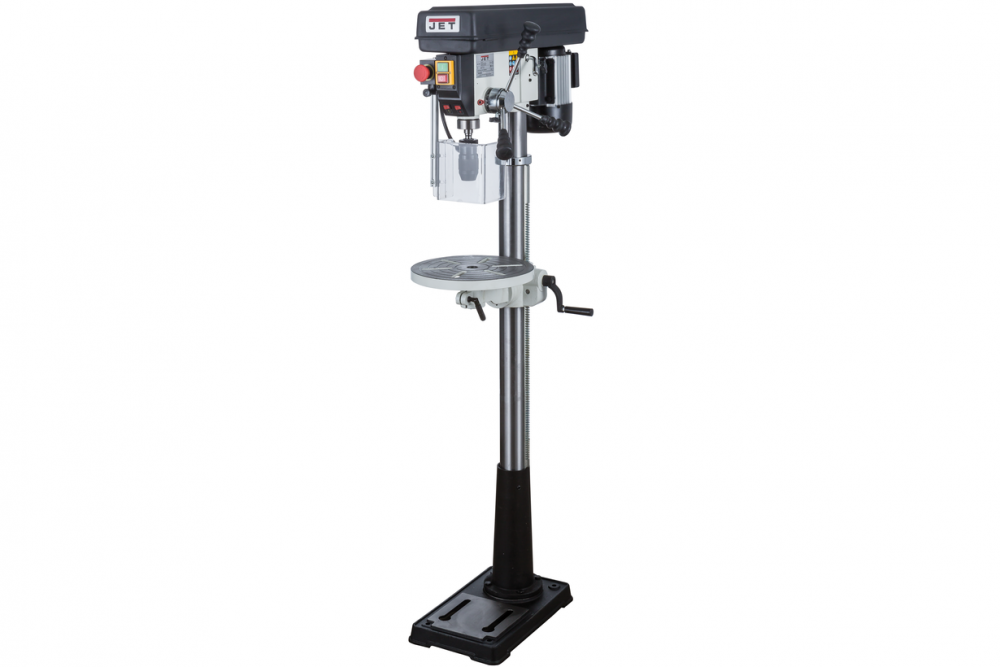

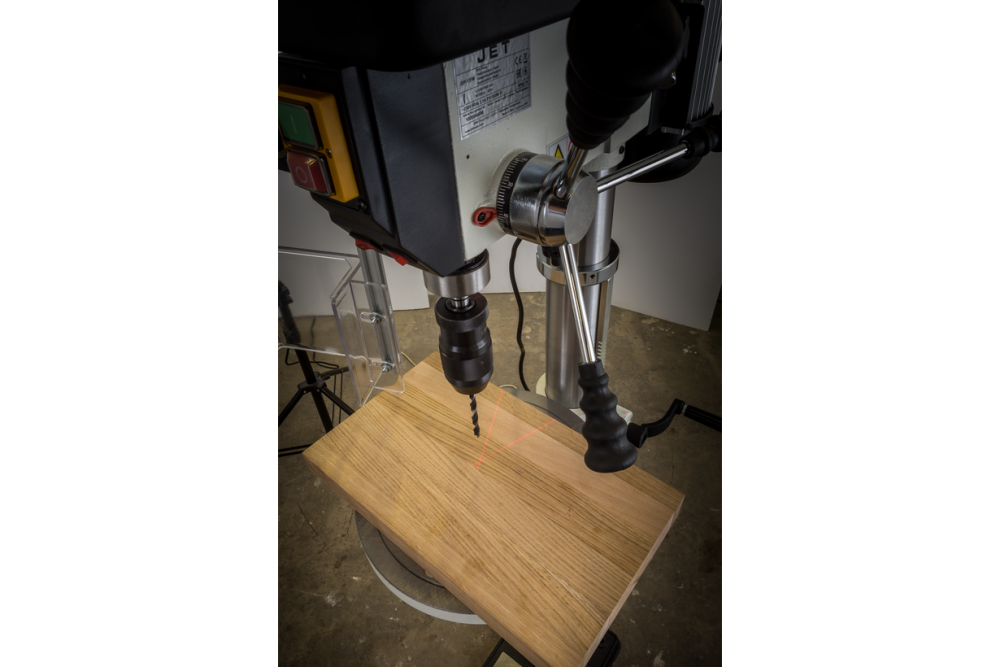

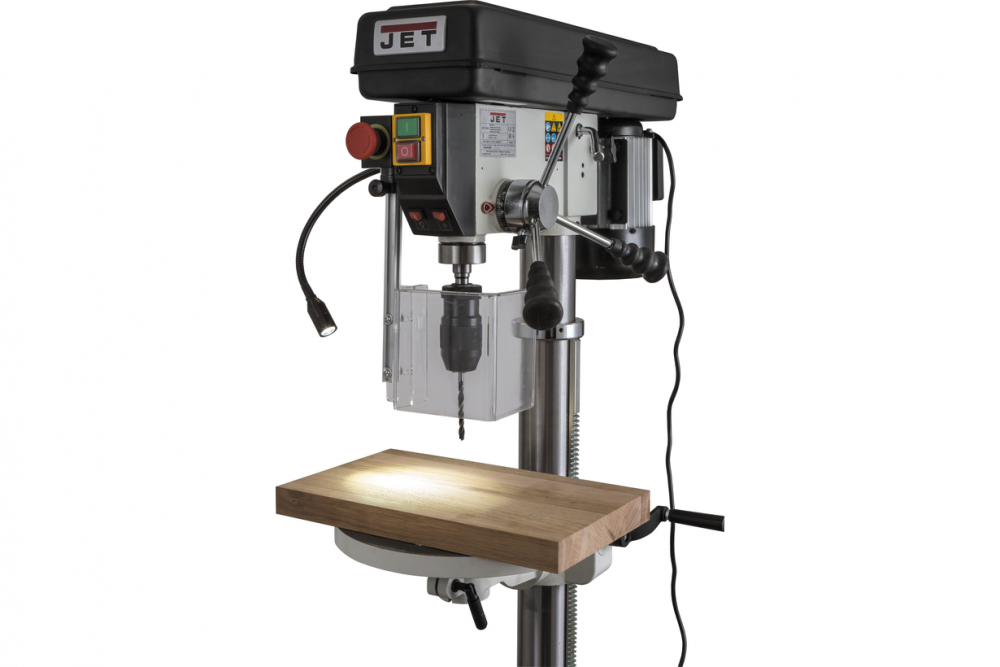

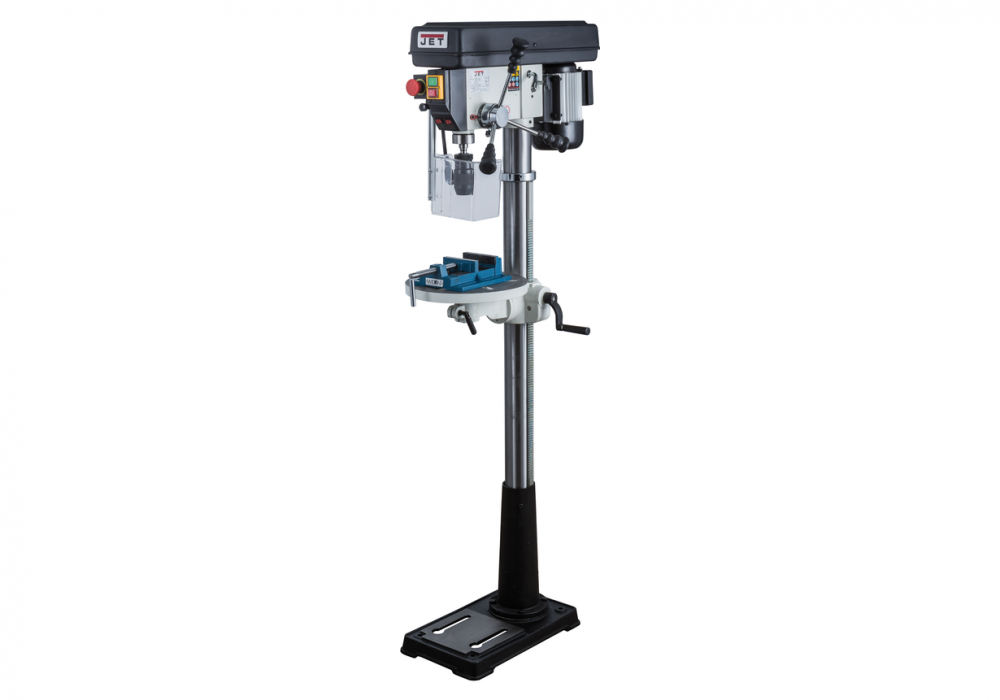

Напольный вертикально-сверлильный станок JET JDP-13FM предназначен для обработки металлических заготовок различных размеров как на крупных промышленных предприятиях, так и в частных мастерских или в гаражах.
Данная модель собрана из высококачественных комплектующих. Основание, рабочий стол и сверлильная голова станка изготовлены из чугуна. Колонна представляет собой стальную трубу с толстыми стенками. Благодаря этому, агрегат прочен и устойчив, отличается хорошей точностью сверления и долговечностью.

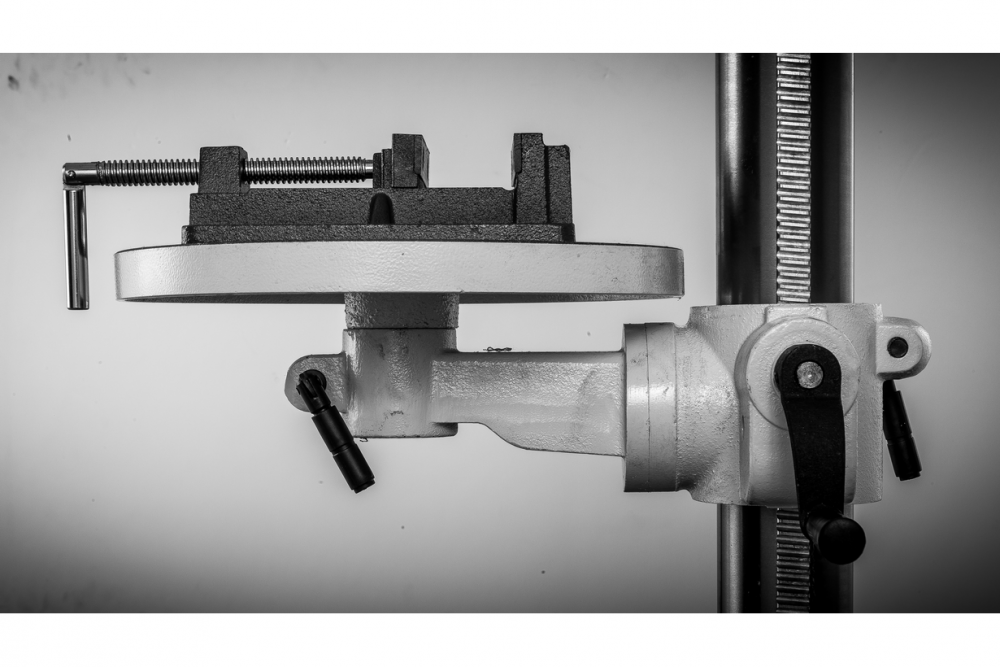

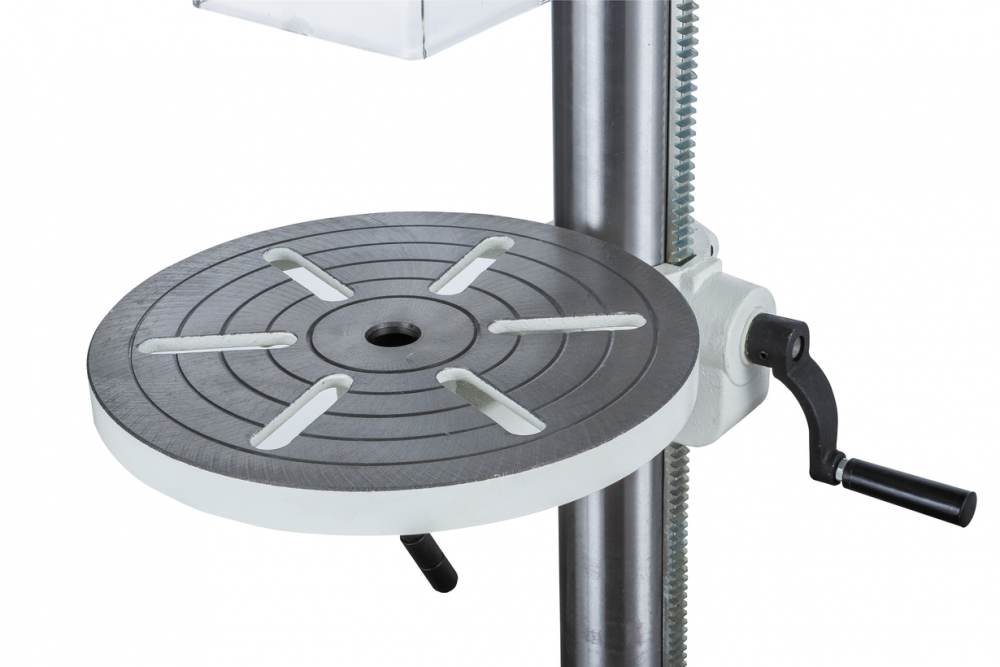

Изделия обрабатываются на круглом вращающемся столе с наклонным механизмом (угол наклона влево или вправо – 45°). На нем имеются прорези, позволяющие присоединить тиски. Высота стола регулируется зубчато-реечным механизмом, установленным на колонне.

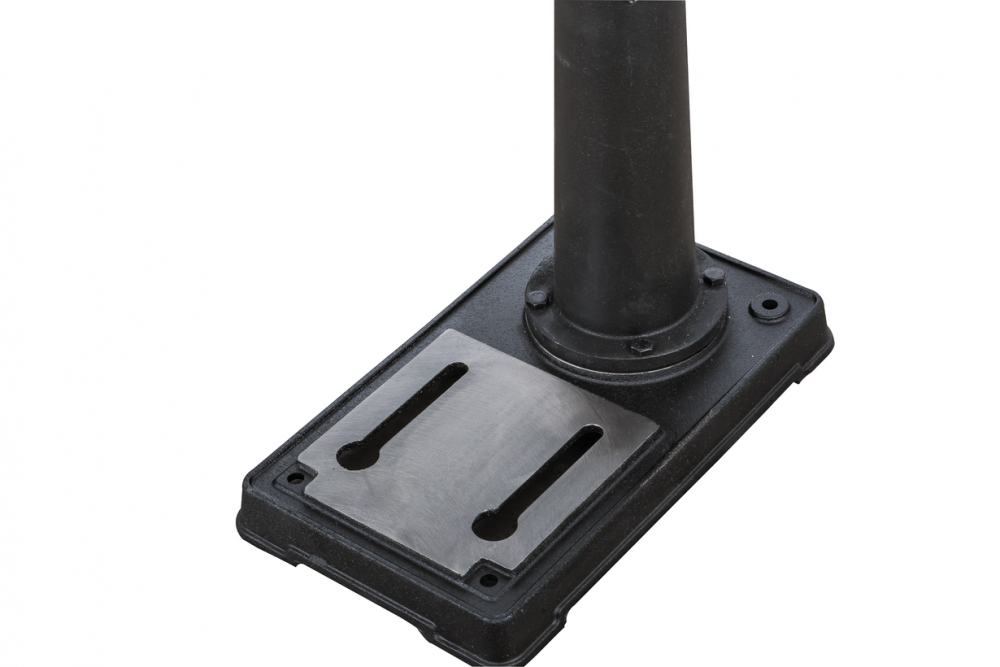

Массивное основание станка имеет пазы для крепления оснастки, а также изделия большого размера.

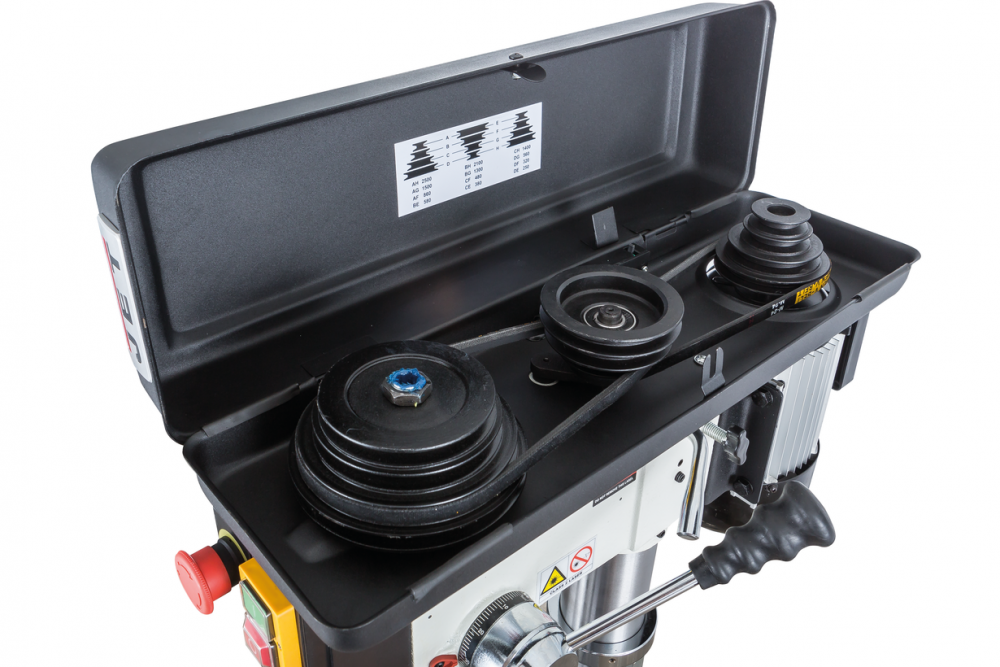

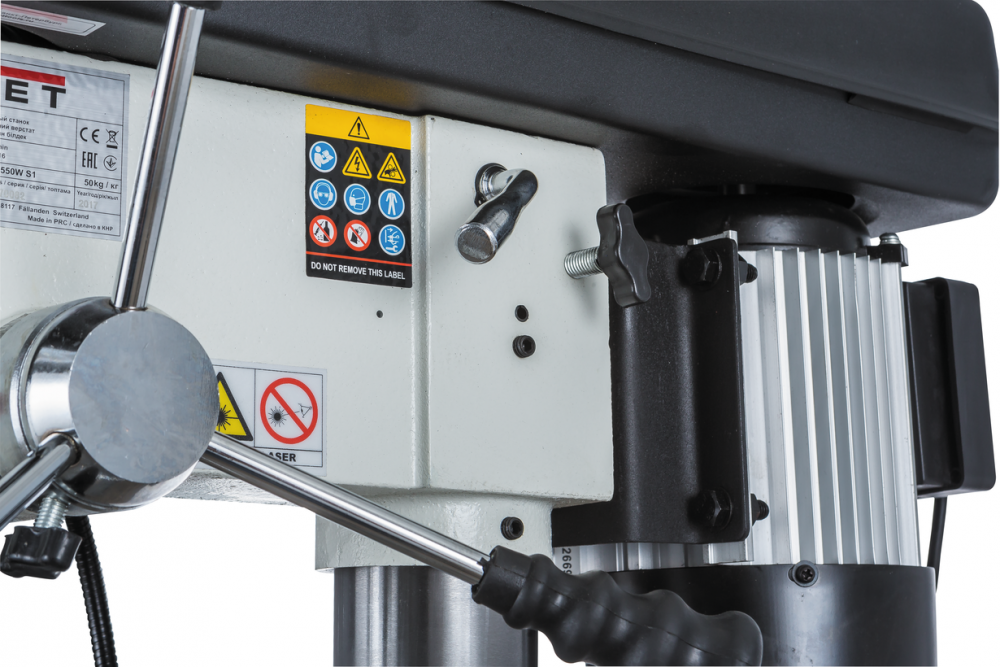

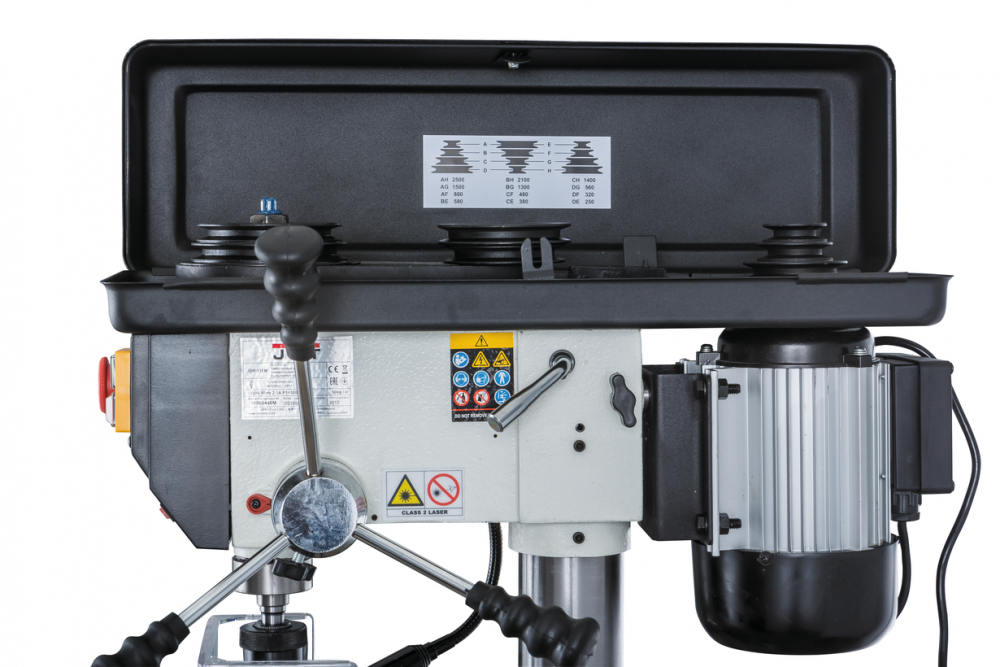

Станок оснащен двигателем мощностью 550 Вт, рассчитанным на работу в продолжительном режиме. С помощью шкивов и двух ремней мотор приводит вал шпинделя в движение. Агрегат имеет 12 скоростей и частоту вращения шпинделя 250-2500 оборотов в минуту.

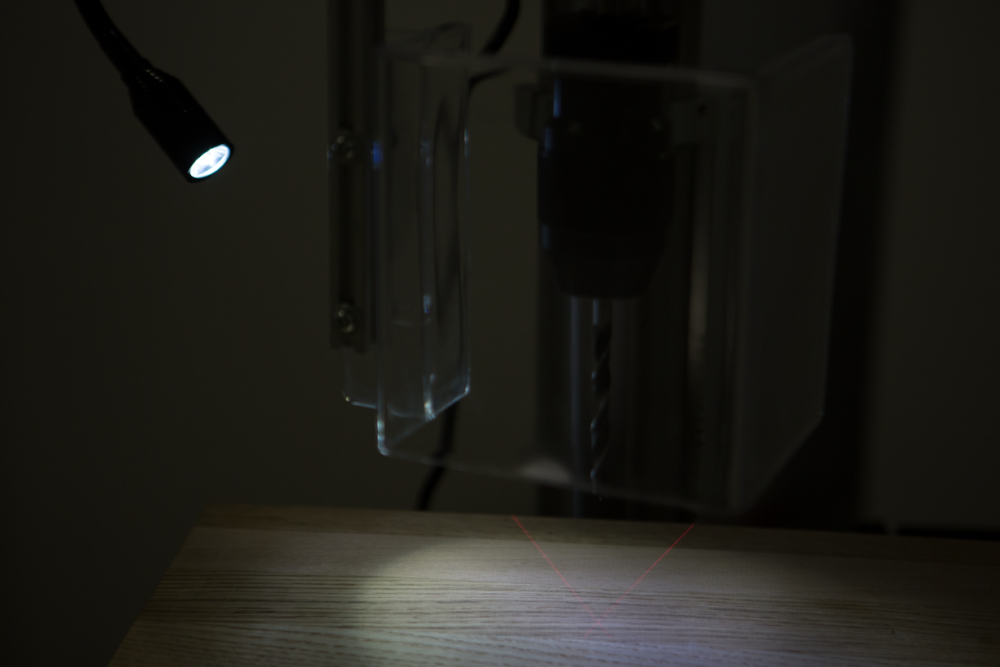

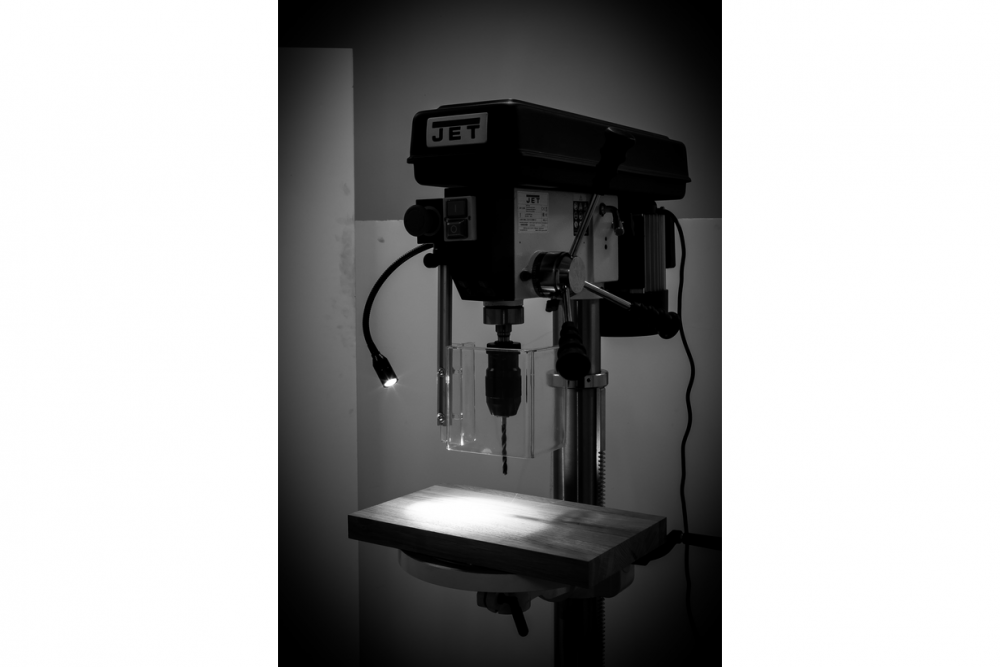

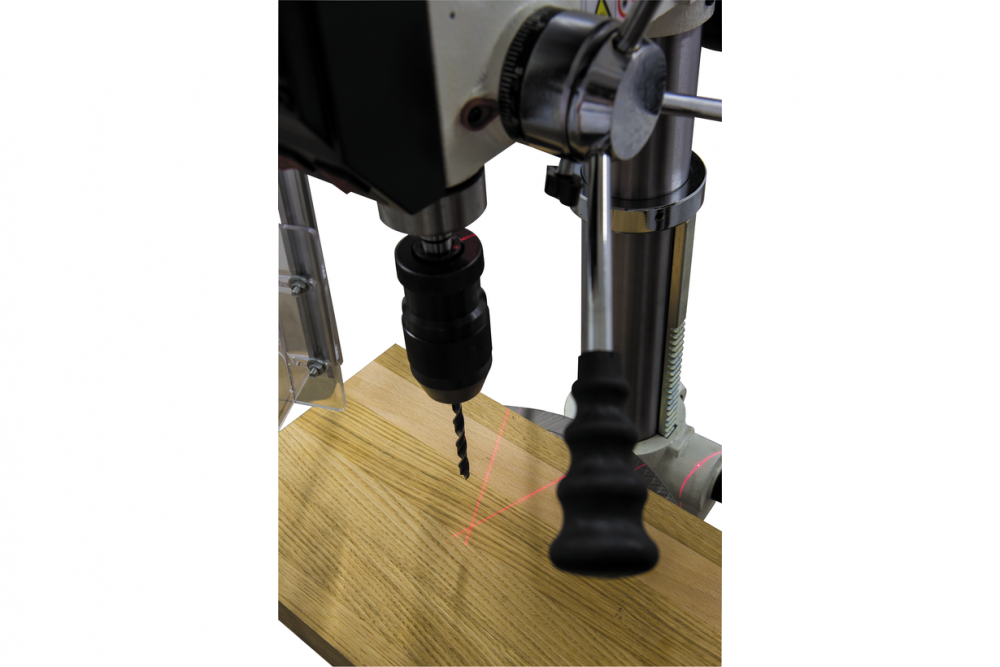

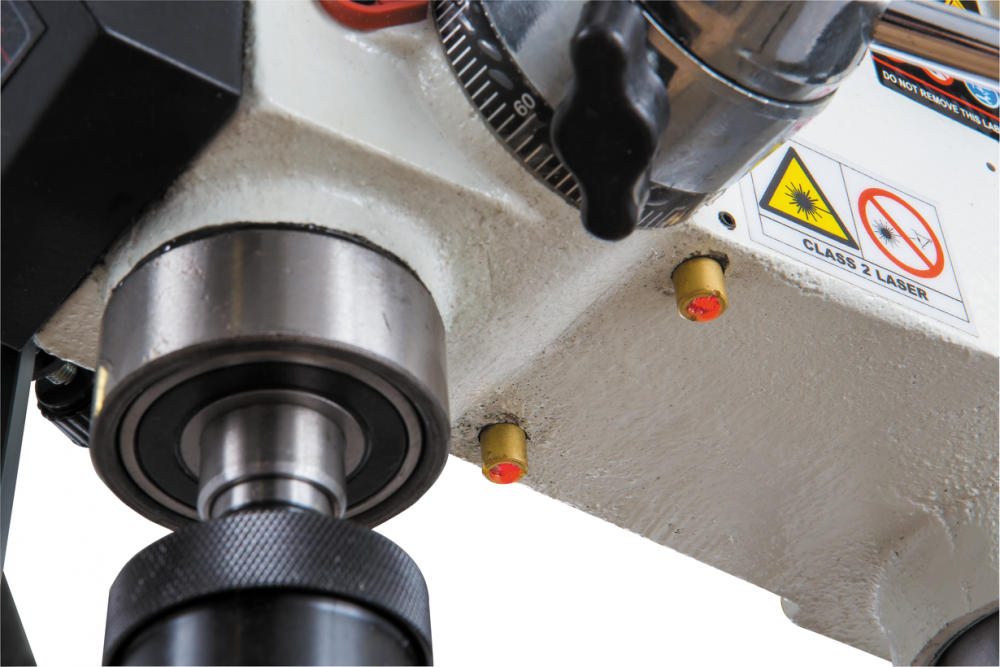

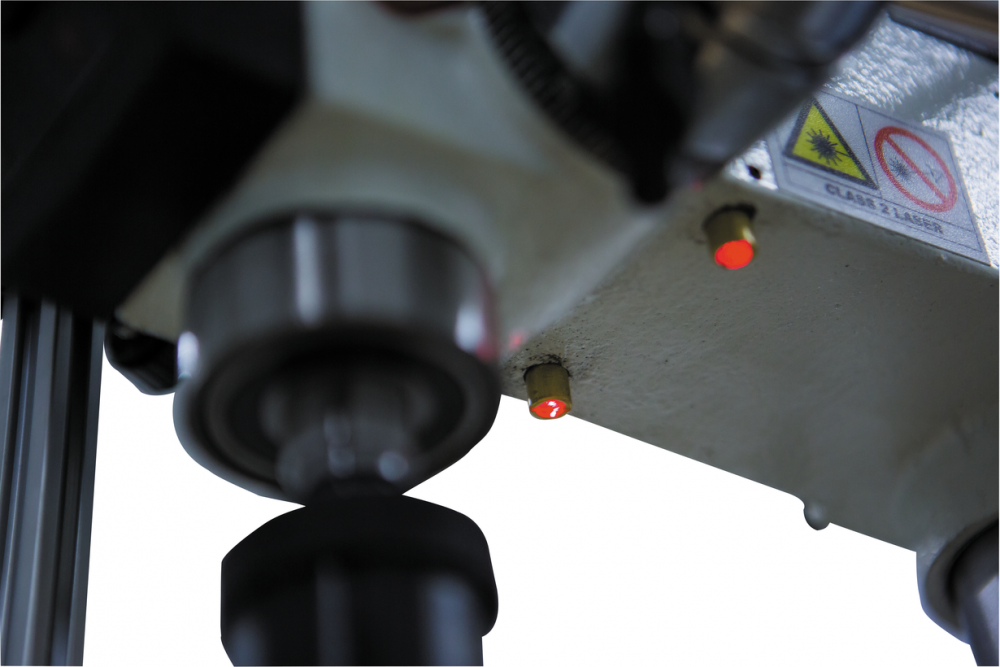

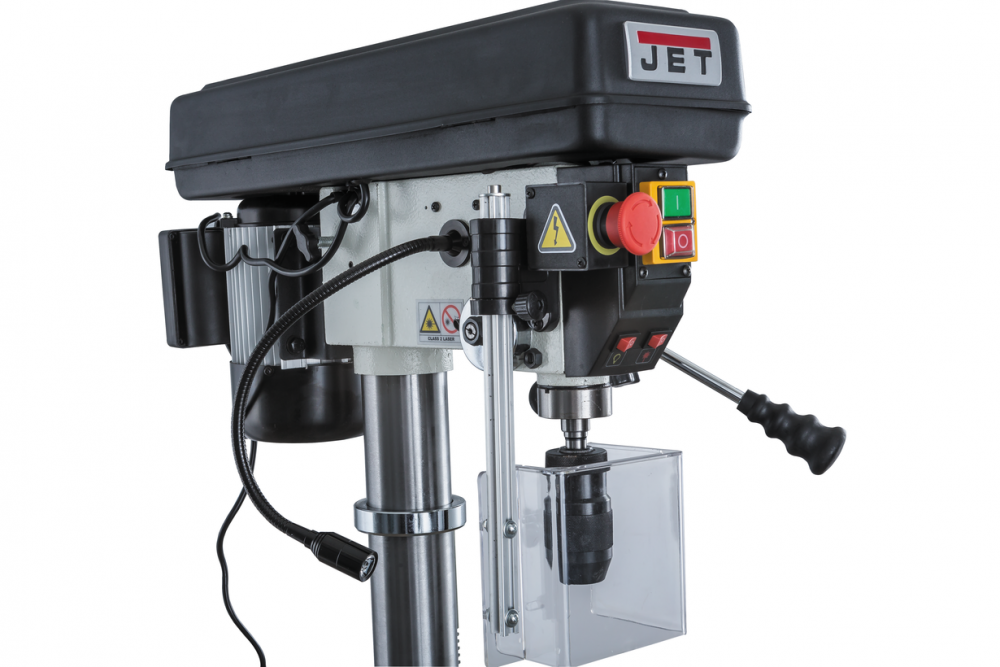

Станок укомплектован быстрозажимным патроном, ограничителем глубины сверления, лампой подсветки на гибком стержне и двухкоординатным лазерным указателем.

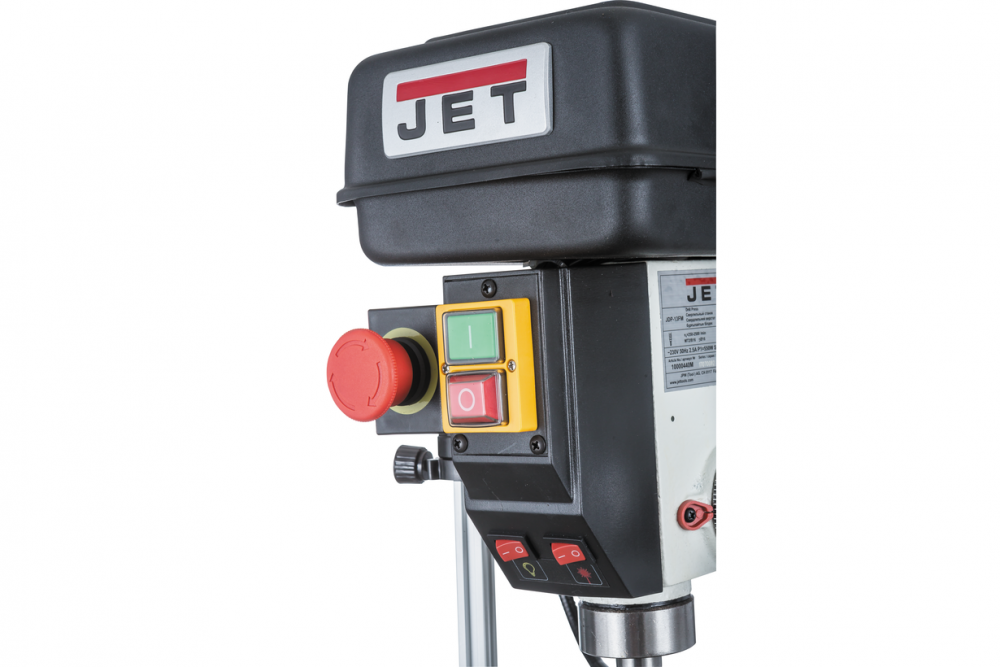

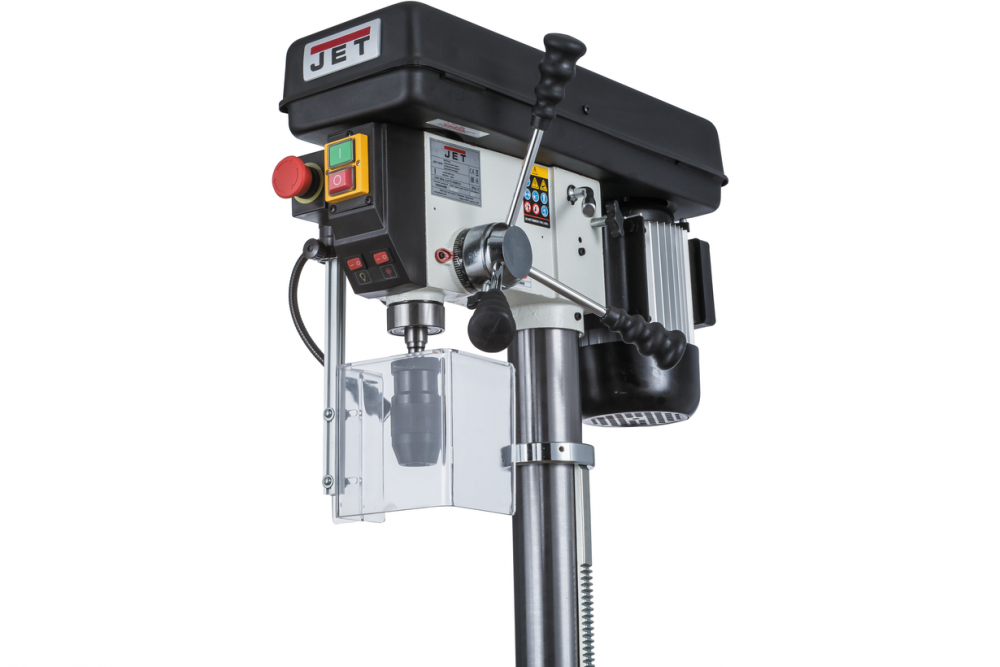

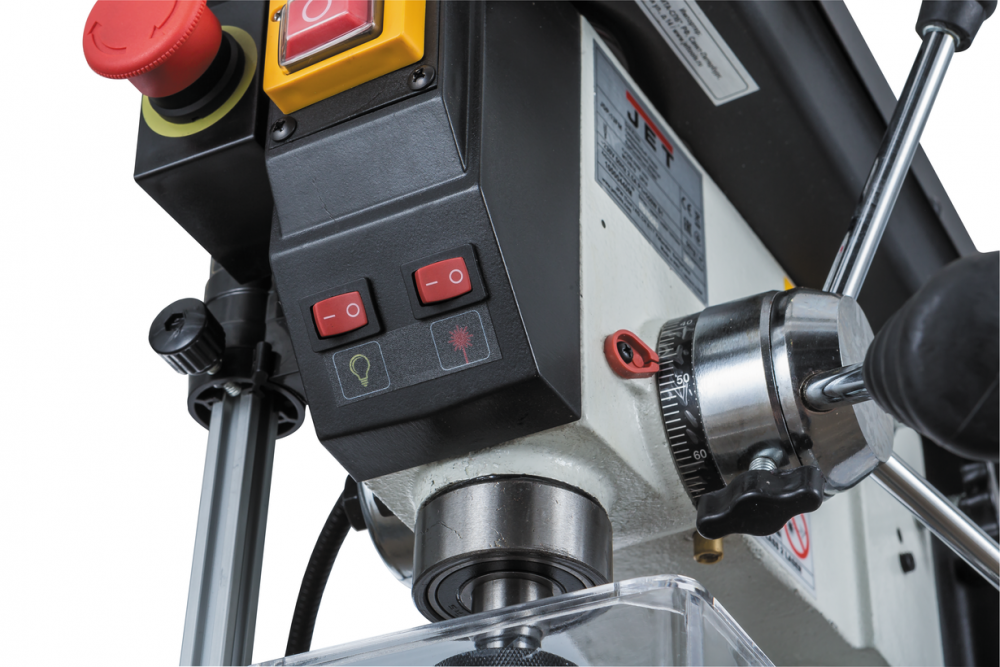

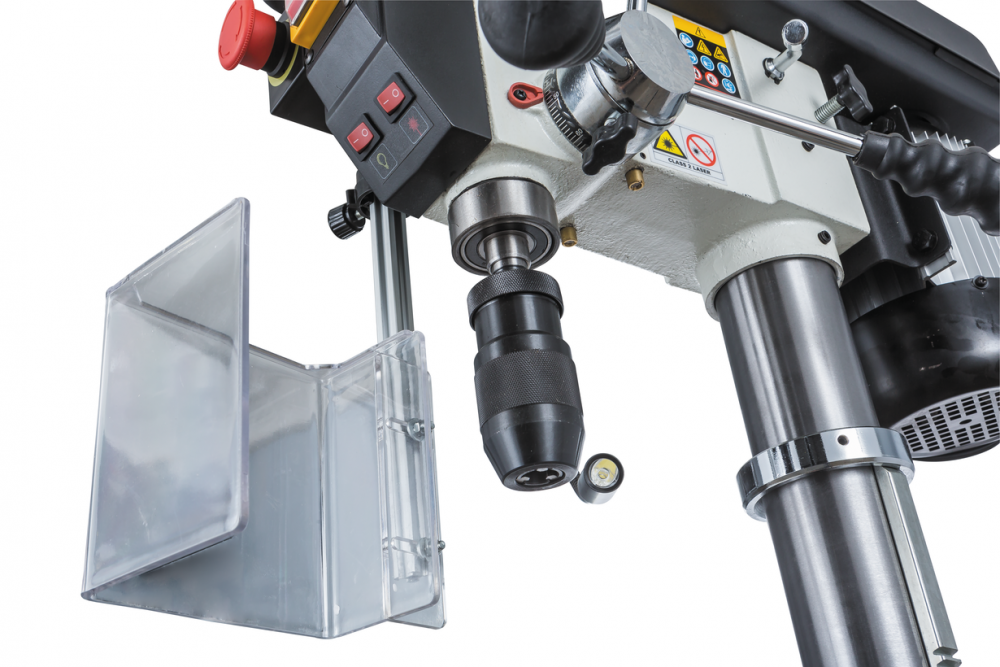

Безопасность обеспечивается защитным экраном из прозрачного пластика, оснащенным концевым выключателем, системой блокировки от включения станка при открытой крышке и кнопкой аварийной остановки.
Особенности
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу
- 12-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола
- Поворотный рабочий стол
- Быстрозажимной сверлильный патрон
Комплектация
- Быстрозажимной 16 мм сверлильный патрон с оправкой

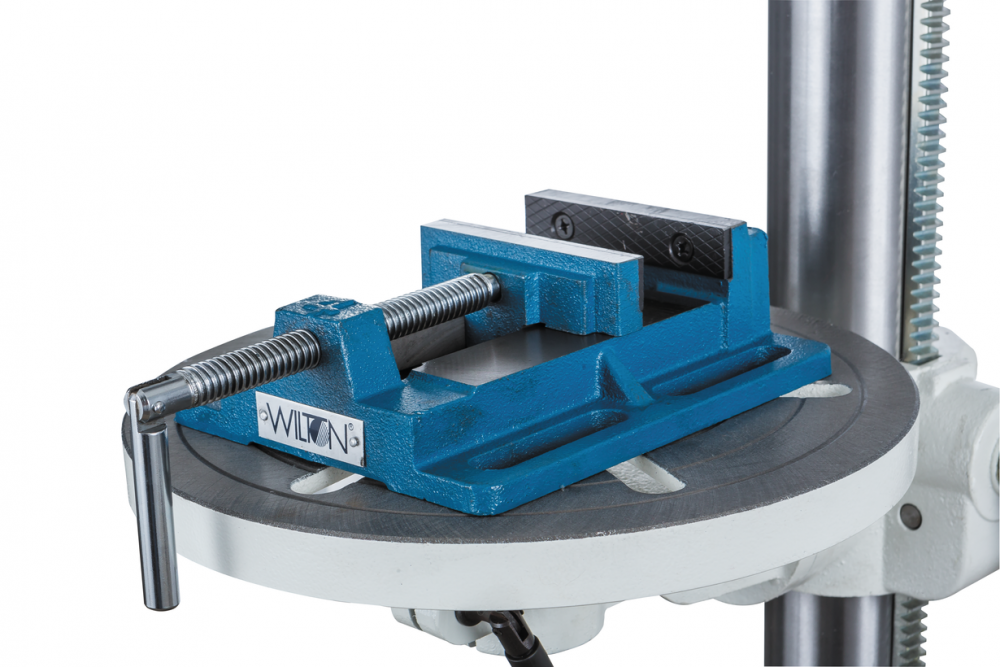

- Станочные тиски Wilton
Технические характеристики
| Напряжение, В | 230 |
| Потребляемая мощность, кВт | 0,55 кВт |
| Частота вращения шпинделя на холостом ходу, об/мин | 250-2500 об/мин |
| Максимальный диаметр зажима для сверл, мм | 16 мм |
| Ход пиноли шпинделя, мм | 80 мм |
| Конус шпинделя/ посадка патрона | MK-2/ B16 |
| Вылет шпинделя, мм | 169 мм |
| Расстояние шпиндель-стол, мм | 760 мм |
| Расстояние шпиндель основание, мм | 1244 мм |
| Диаметр рабочего стола, мм | 300 мм |
| Угол наклона рабочего стола, мм | 0-45º |
| Длина, мм | 625 |
| Ширина, мм | 395 |
| Высота, мм | 1587 |
| Масса, кг | 50 |
Характеристики
Основные характеристики
-
Конус шпинделяMK-2
-
Вылет шпинделя, мм169
-
Расстояние шпиндель-основание, мм1244
-
Расстояние шпиндель-стол, мм760
-
Масса, кг50
-
Ход пиноли шпинделя, мм80
-
Частота вращения шпинделя, об/мн250-2500
-
Размеры станка (Д x Ш x В), мм625 x 395 x 1587
-
Напряжение, В230
-
Угол наклона рабочего стола, °0-45
-
Максимальный диаметр зажима для сверл, мм16
-
Посадка патронаB16
-
Диаметр рабочего стола, мм300
