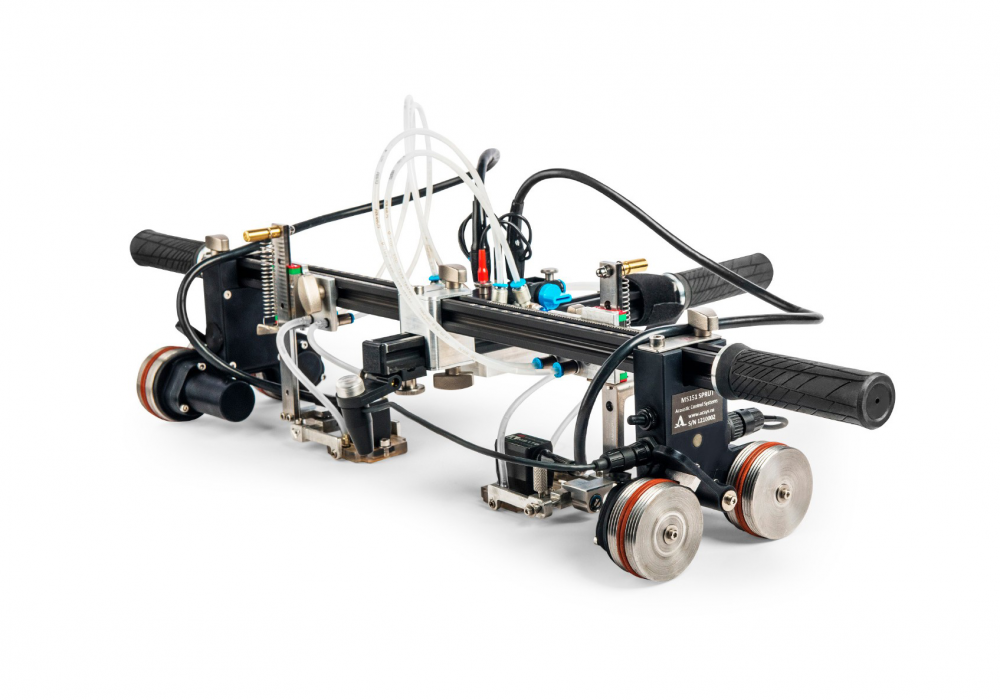

Мобильный сканер MS151 SPRUT
Артикул: 1237
MS151 SPRUT – механизированная система для двустороннего неразрушающего контроля стыковых сварных соединений стальных труб сечением более 11,4 см и плоских объектов.
Описание
MS151 SPRUT – механизированная система для двустороннего неразрушающего контроля стыковых сварных соединений стальных труб сечением более 11,4 см и плоских объектов.
Аппарат размещает антенные решетки, подключенные к сканеру-дефектоскопу А1550 IntroVisor, на установленном расстоянии относительно оси шва. Также он прижимает АР к поверхности с необходимой силой, чтобы обеспечить стабильный акустический контакт. Одна из антенных решеток может быть выключена в ходе работы. Контактная жидкость подается на АР автоматически с помощью встроенной системы.

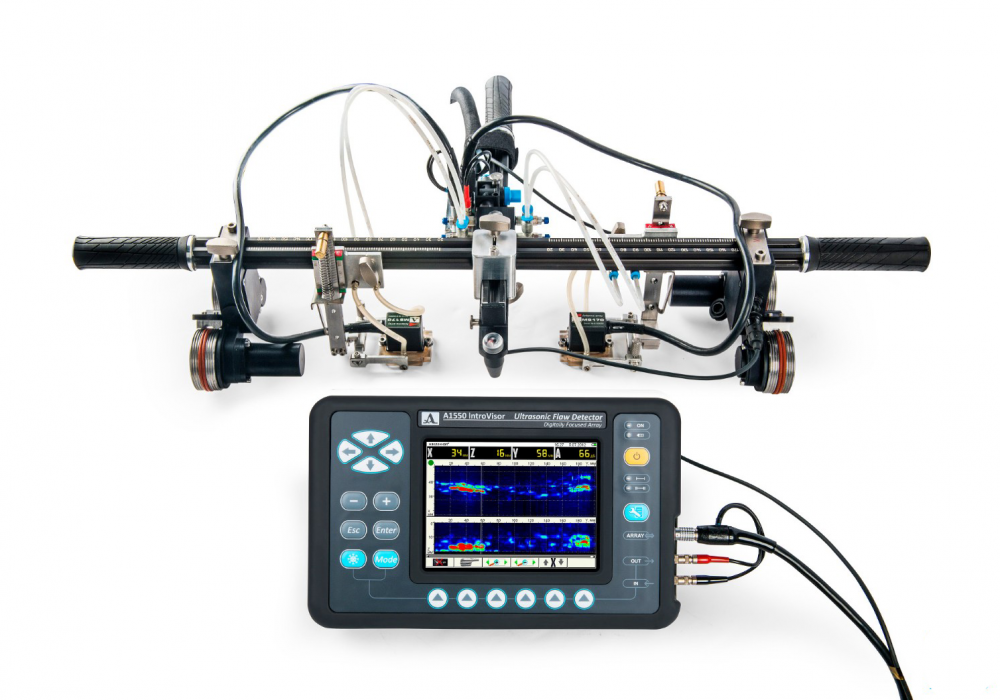

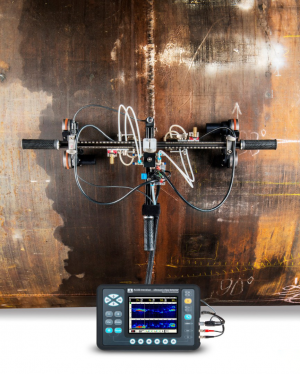

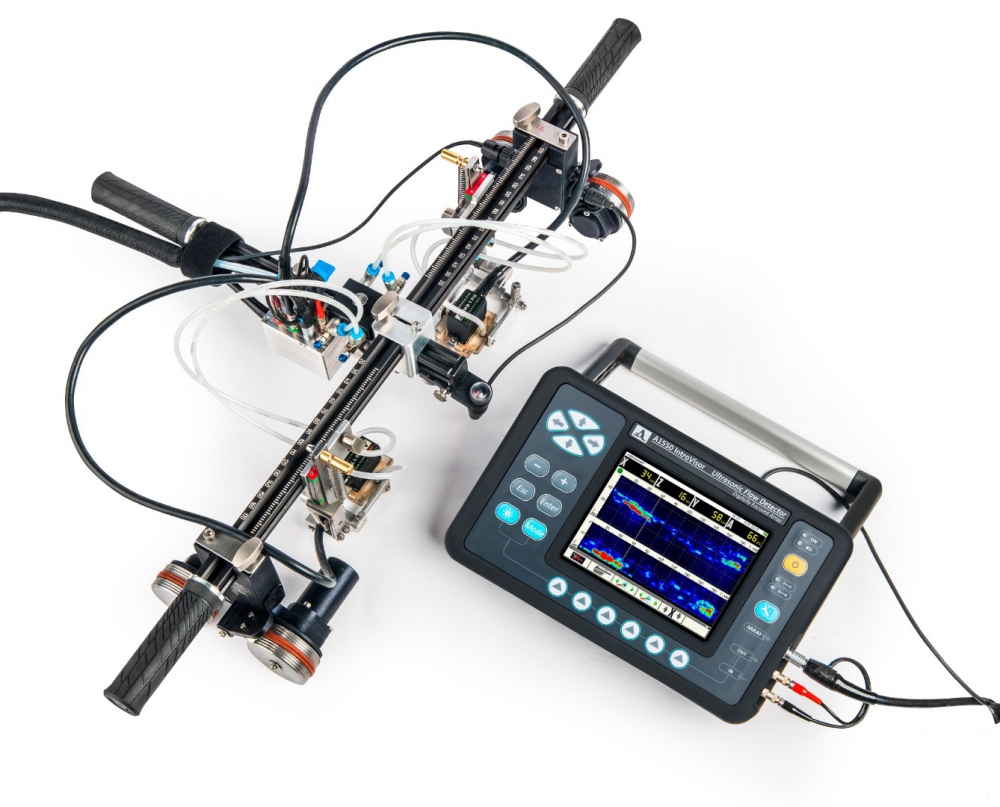

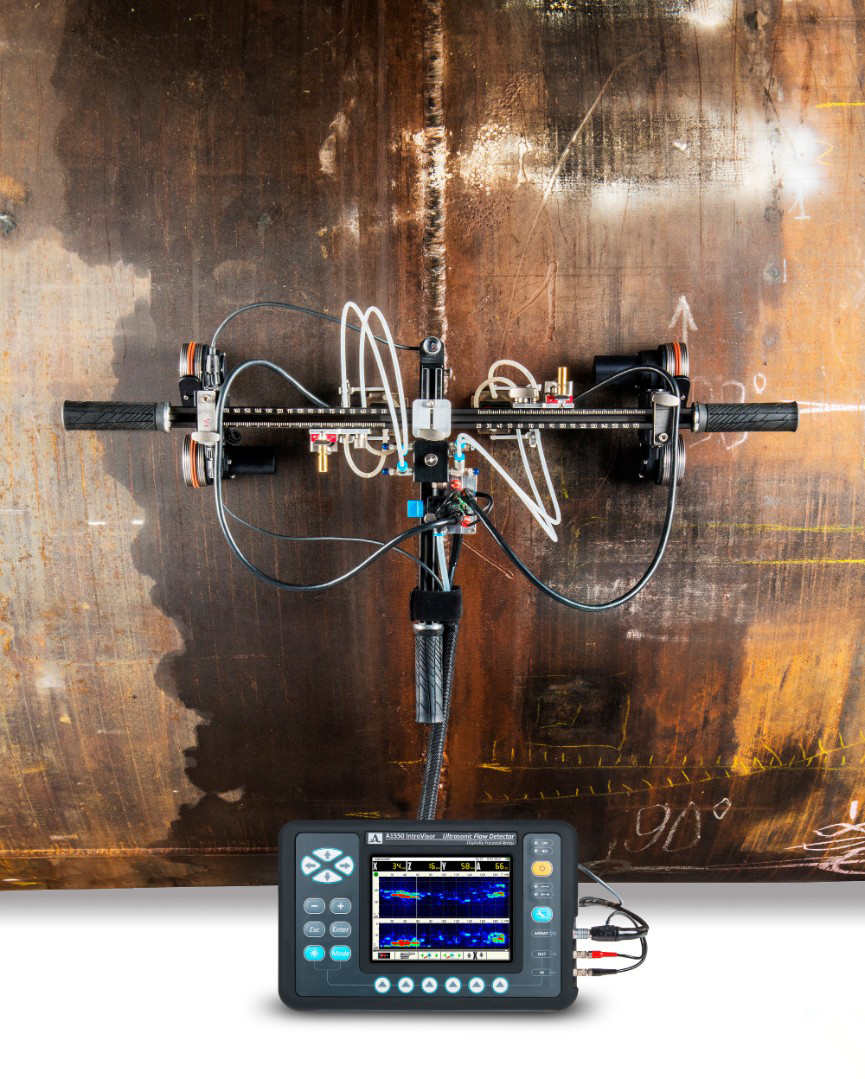

Для проведения механизированного контроля две антенные решетки, вмонтированные в сканер, соединяются с мультиплексором, который соединен с УЗ-дефектоскопом А1550 IntroVisor. В колесе имеется датчик пути для регистрации координат дефектов – для его подключения к А1550 IntroVisor используется одинарный кабель с разъемами 7280-5PG-300 - LEMO 00.304.
Опция
MS151 SPRUT может использоваться с дефектоскопом-томографом А1525 Solo. Для этого необходимо приобрести специальную версию прошивки, которая имеет режим «Сканер (С-Скан)».
Принцип действия

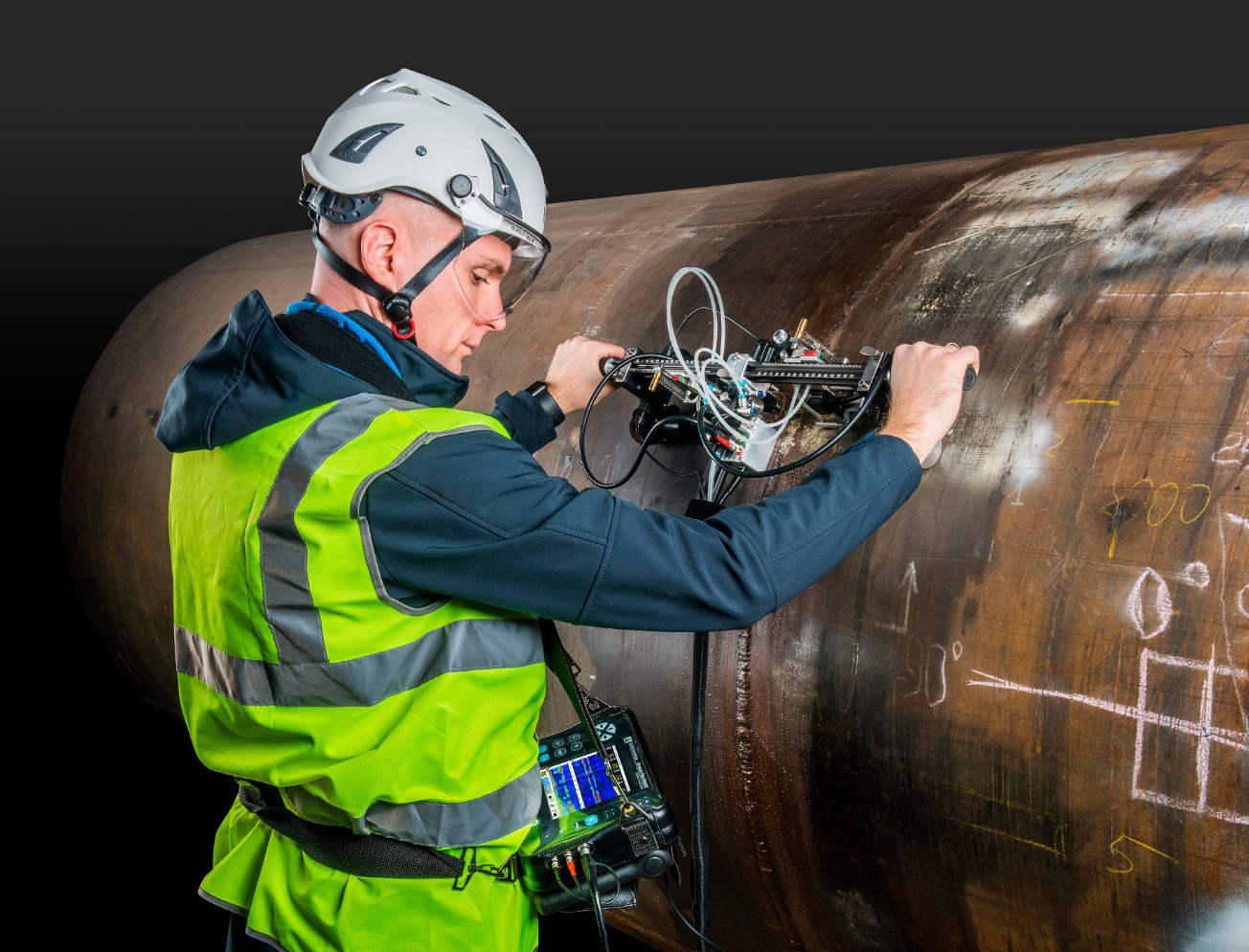

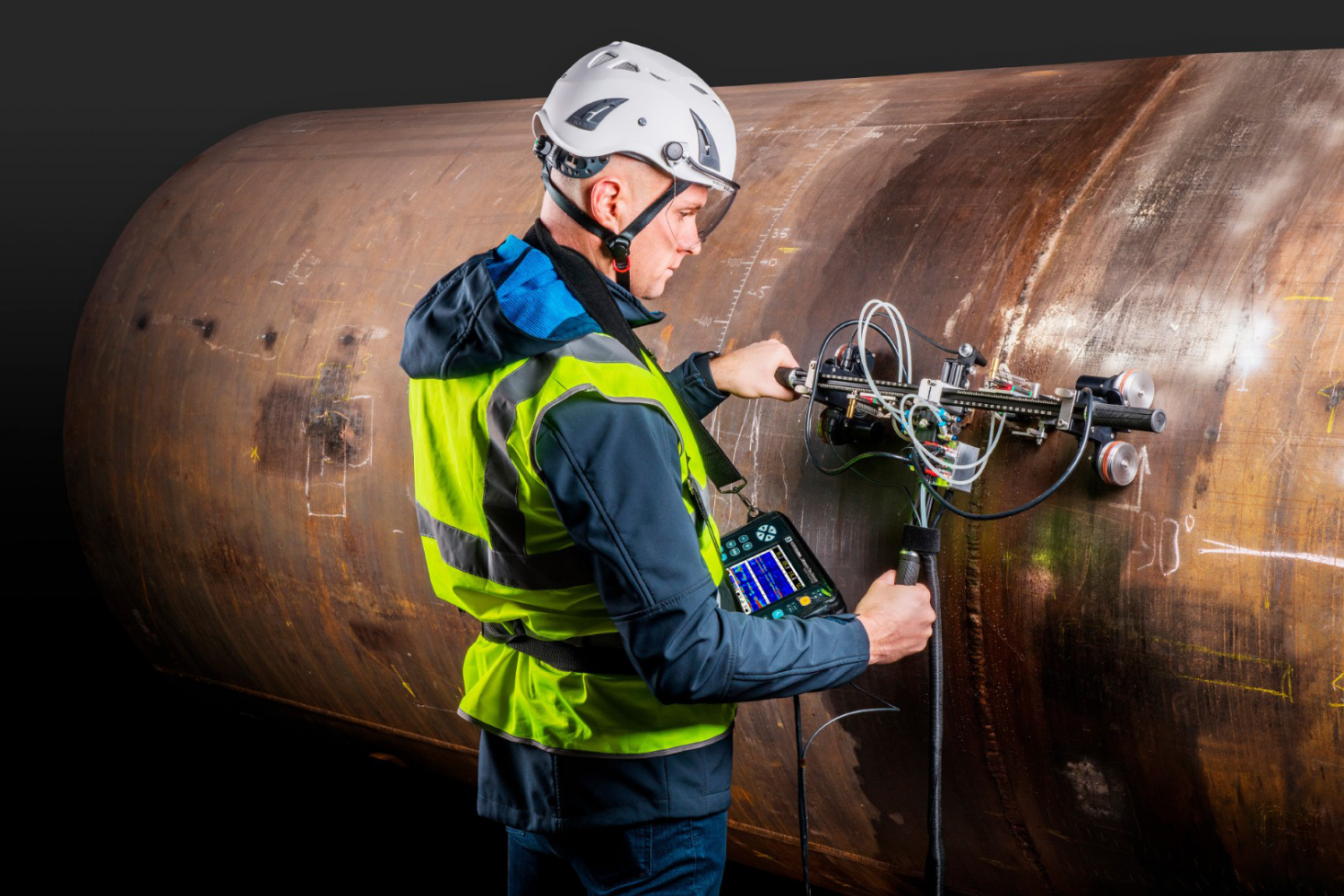

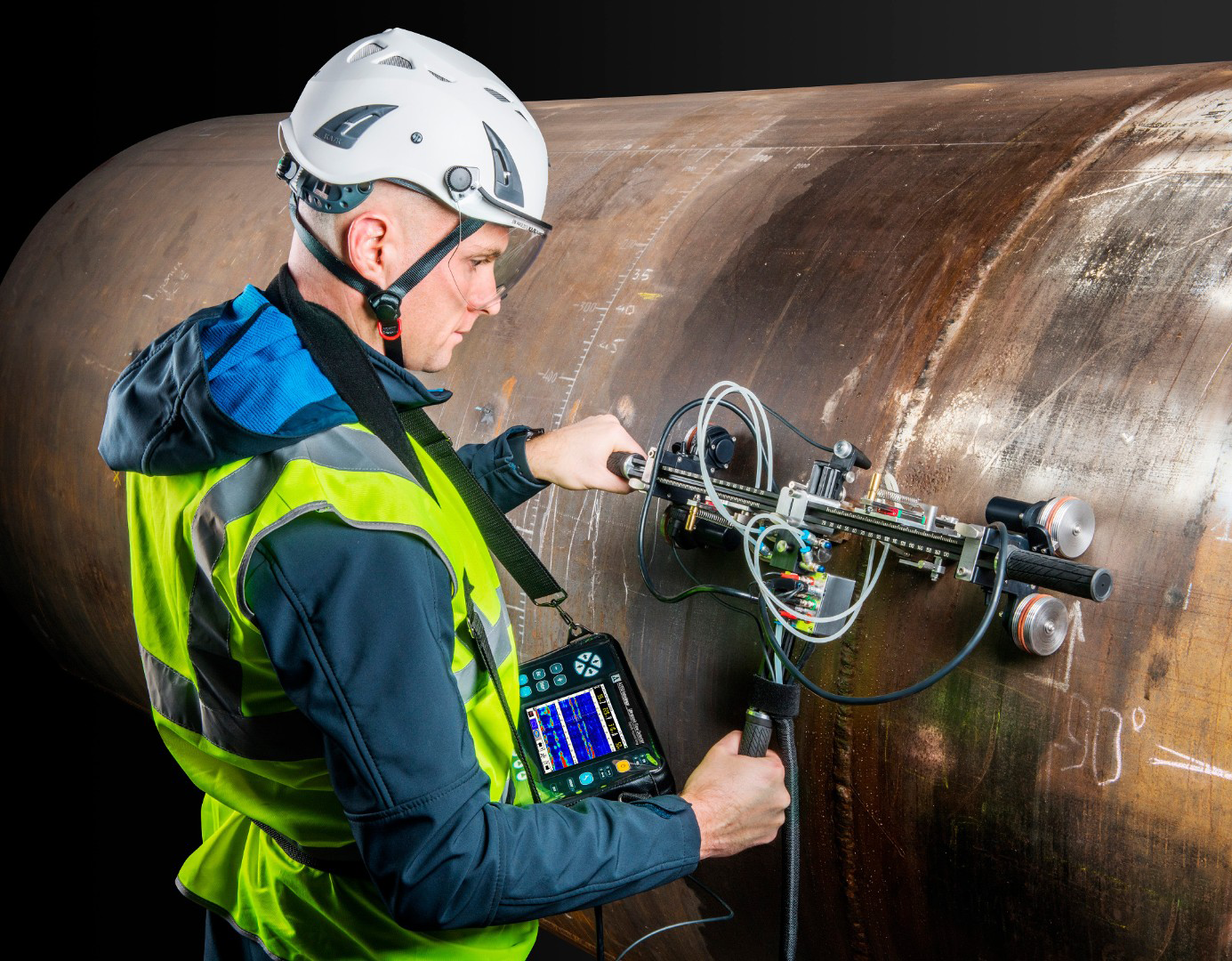

Сканирование проводится путем перемещения аппарата (выполняется вручную) вдоль оси сварного соединения. При этом сохраняется одинаковое расстояние антенных решеток, размещенных перпендикулярно шву. Число проходов, необходимых для сканирования, определяется толщиной трубы или объекта.

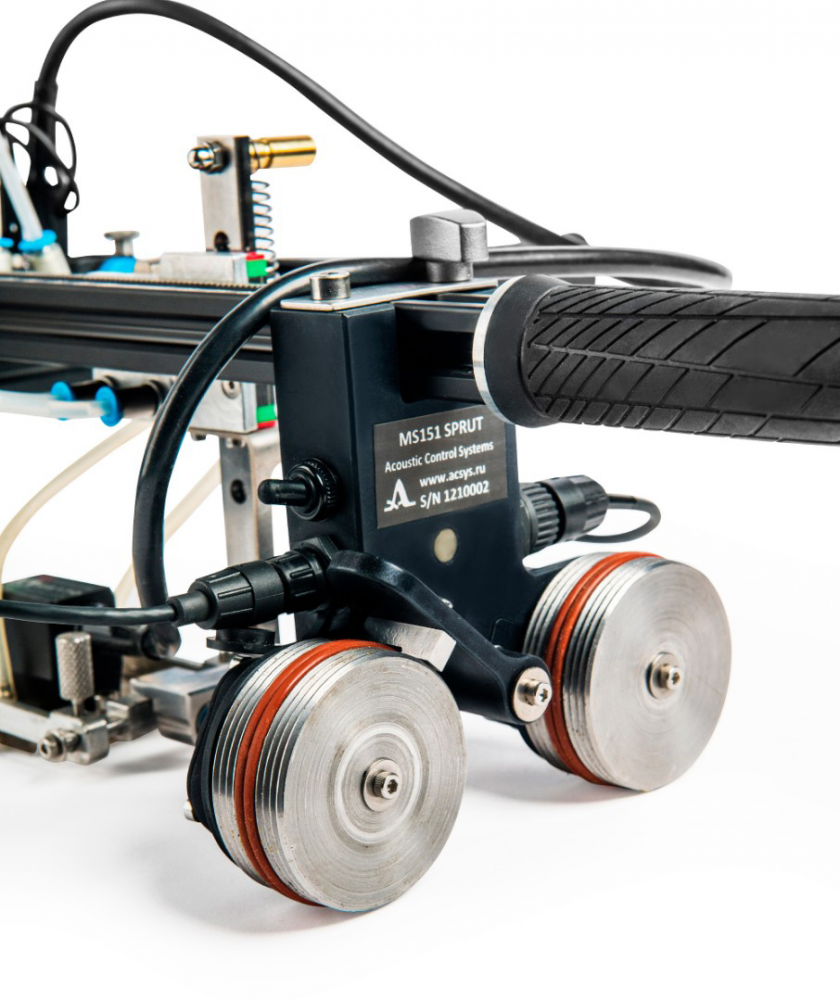

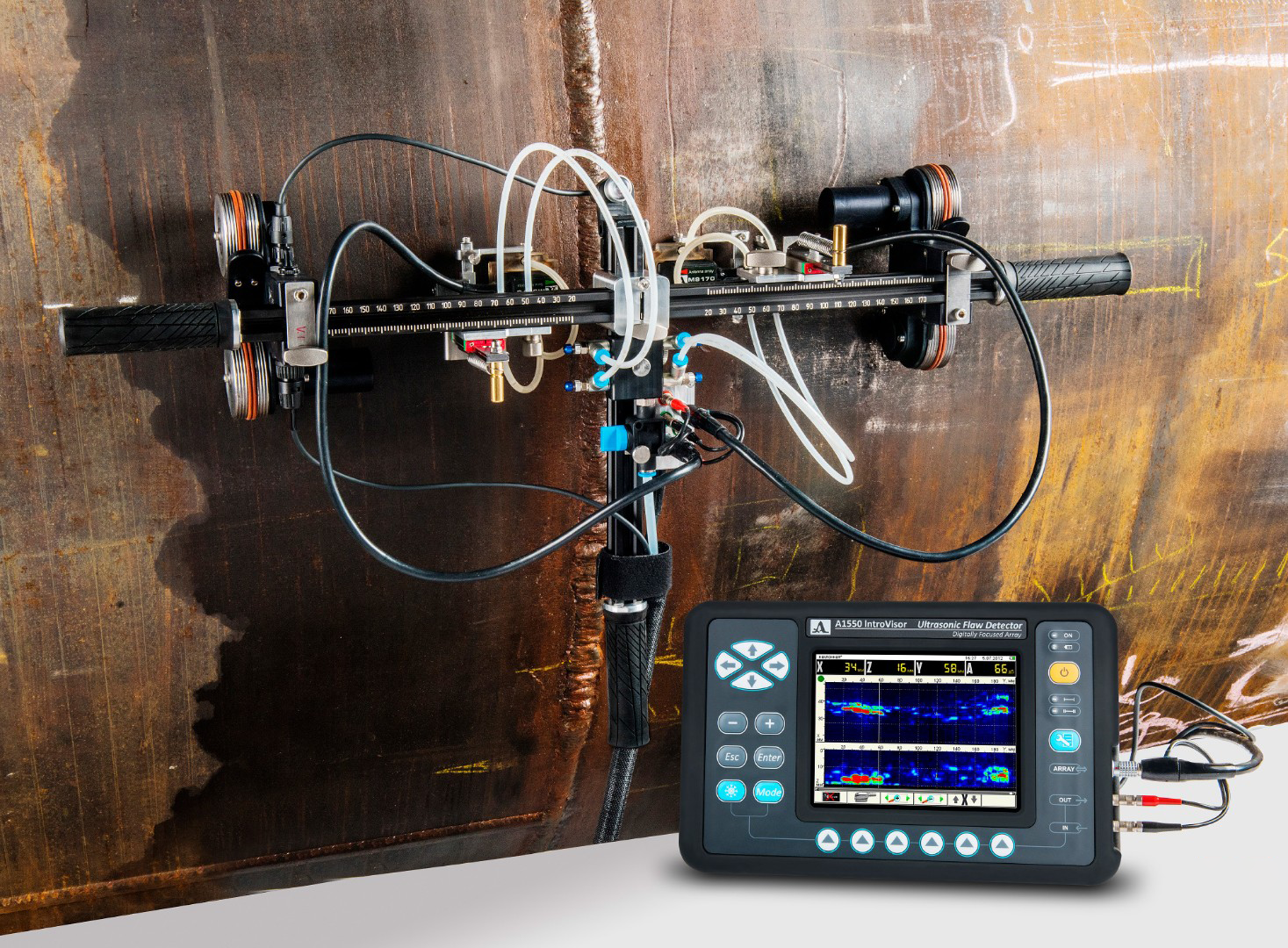

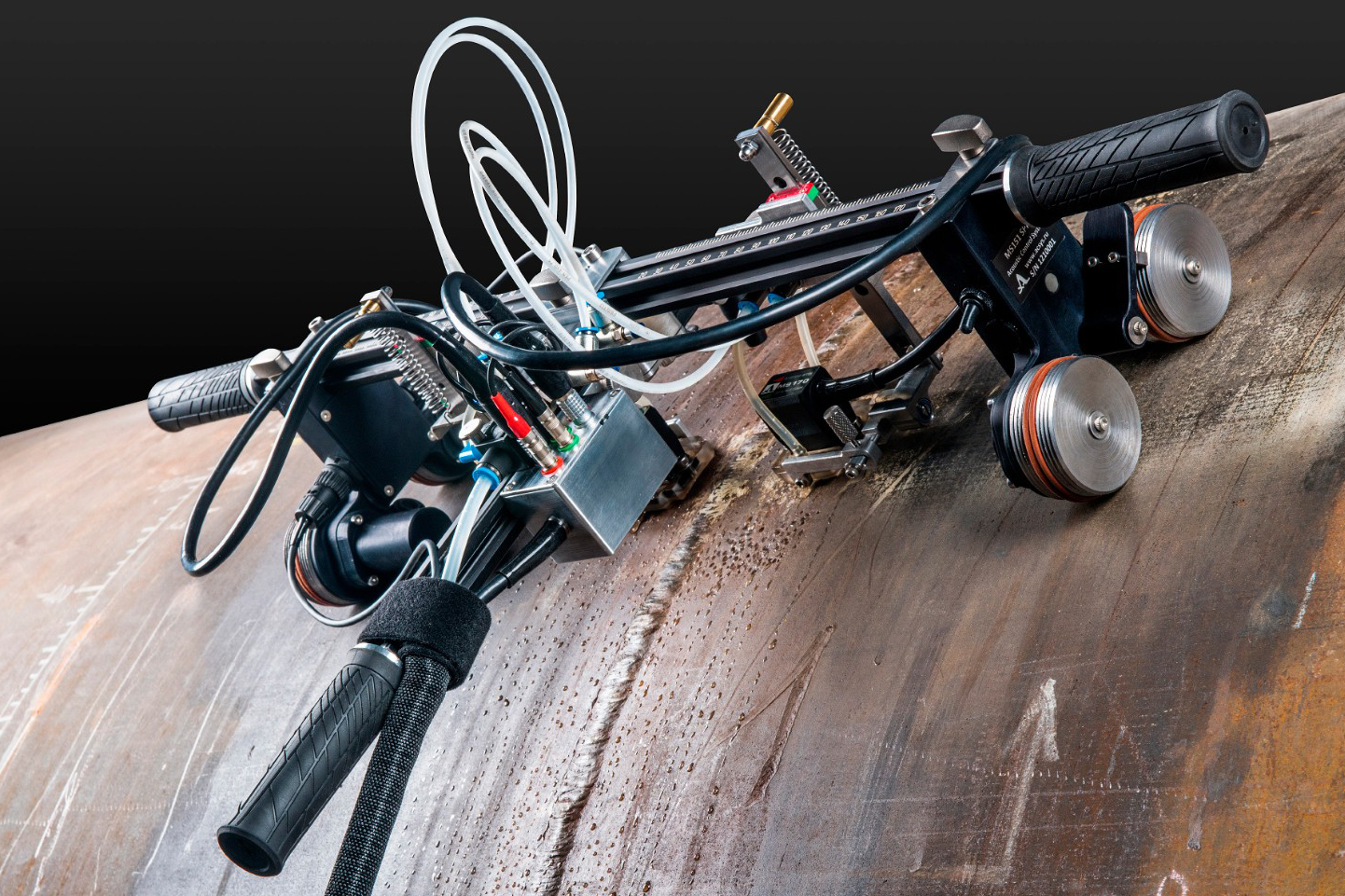

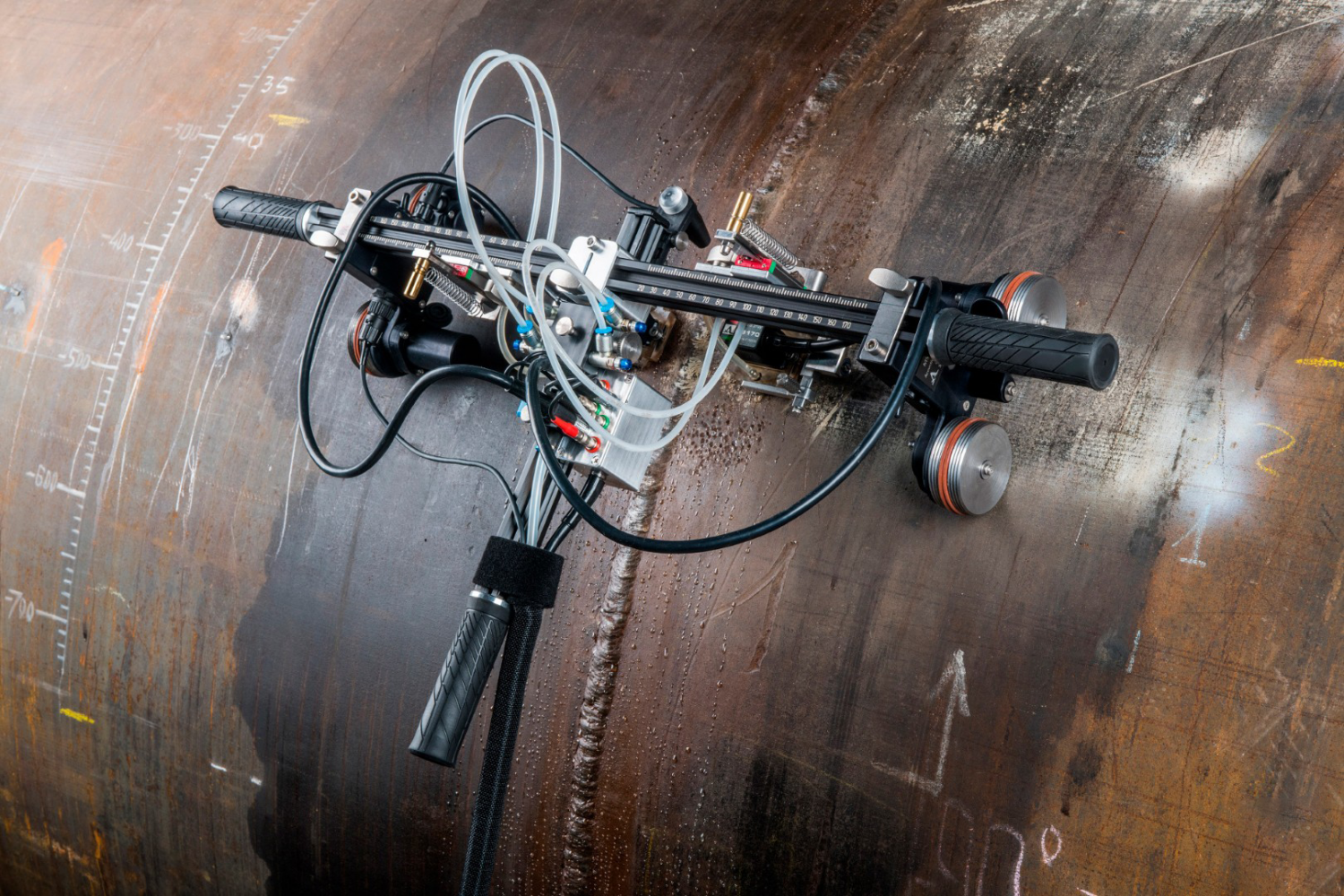

Колеса сканера имеют магниты, благодаря которым он может располагаться на ферромагнитной трубе в вертикальном положении.
Полученные B-, С-, D-Сканы сохраняются во встроенной памяти и могут передаваться на внешний компьютер или ноутбук. С помощью специальной программы проводится анализ данных и оценка состояния сварного шва.
Особенности
- Простая и компактная конструкция.
- Высокая надежность и ремонтопригодность.
- Быстрая подготовка сканера к работе.
- Для выполнения сканирования достаточно одного человека.
- Скорость регулируется вручную.
- Возможность ручного подруливания относительно оси сварного шва по линии, проецируемой лазерным указателем.
- Сканер может работать с одной или двумя антенными решетками М9170.
- Минимальная толщина сварного соединения – 8 мм, кольцевого шва трубы – 114 мм.
- Скорость сканирования достигает 20 мм/с.
- Используется со следующим оборудованием:
- Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
- Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
Состав системы
Подвесы антенной решетки
Предназначены для размещения АР перпендикулярно к сварному шву, а также для их прижатия к исследуемой поверхности с необходимой силой. Подвесы могут также иметь транспортное положение – это означает, что антенные решетки располагаются с зазором, а для их соприкосновения с поверхностью необходимо нанести контактную жидкость.
Профиль для крепления антенных решеток
Удерживает подвесы АР в положении, которое требуется для сканирования поверхности. Для точной установки подвесов относительно центра сварного соединения предусмотрена шкала, нанесенная на профиле.
Рамки для антенных решеток
Используются при сканировании соединений объектов, имеющих диаметр более 114 мм. Для подключения и впрыска контактной жидкости на рамках имеются штуцеры.

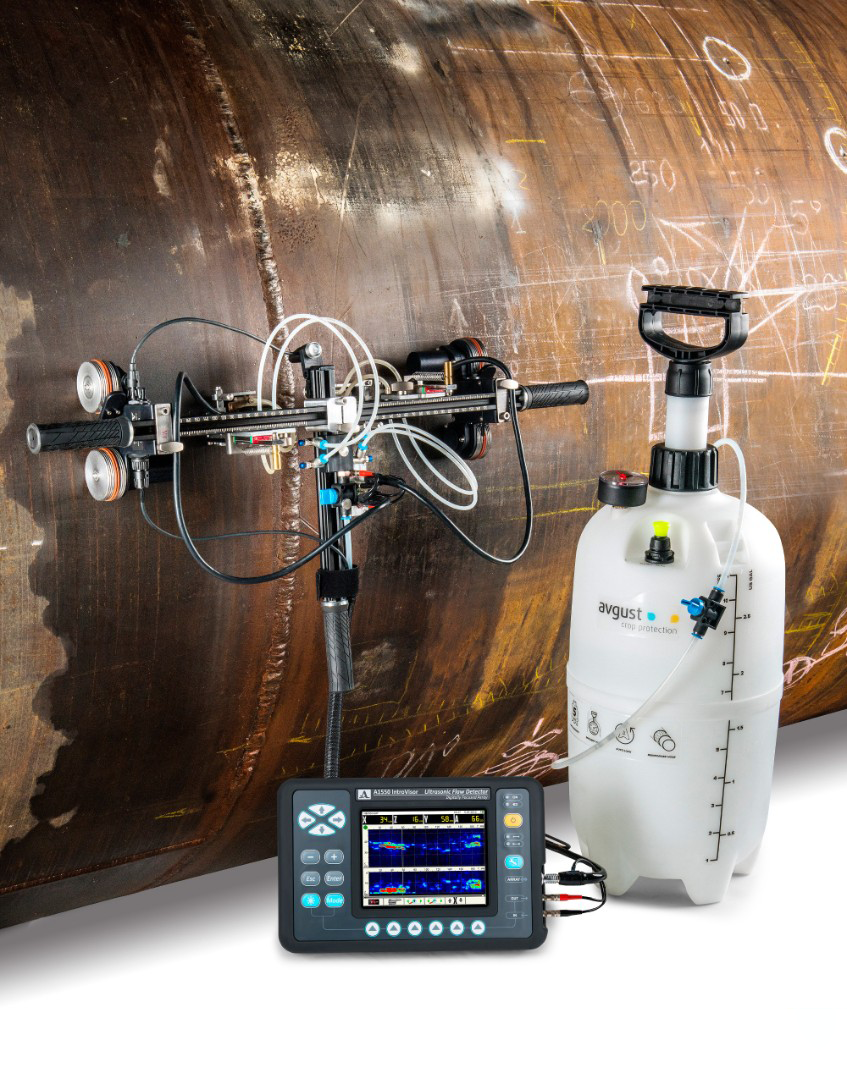

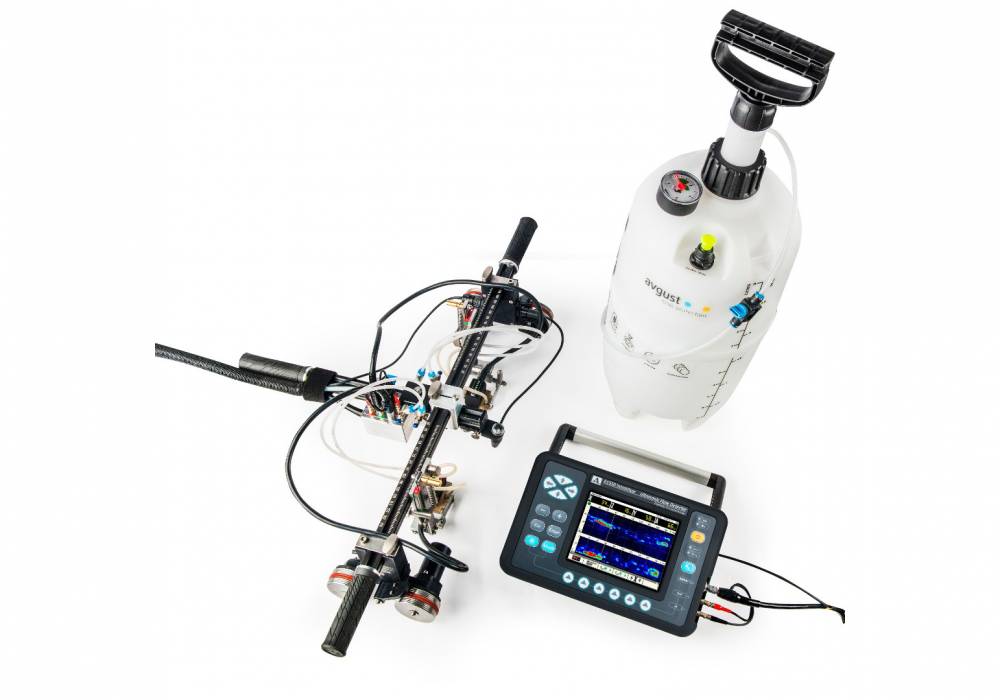

Автоматическая система впрыска жидкости
Включает в себя подводящие патрубки, регулятор давления, отсекающий клапан, бак (объем 2, 5 или 12 л), манометр и ручной насос для создания необходимого давления. Можно использовать как воду, так и незамерзающие жидкости для автомобилей.
Лазерные указатели
Проецируют на исследуемой поверхности линию для контроля положения и ручного подруливания сканера. Указатели имеют индикатор отсутствия акустического контакта.
Мультиплексор антенных решеток
Предназначен для приема сигналов с двух АР на сканер-дефектоскоп А1550 IntroVisor.
Комплектация
| Наименование | Количество, шт. |
| Сканер мобильный MS151 SPRUT | 1 |
| Специализированные антенные решетки М9170 | 2 |
| Подвес АР | 2 |
| Лазерный указатель | 1 |
| Мультиплексор для антенных решеток | 1 |
| Кабель 7280-5PG-300 - LEMO 00.304 одинарный 6 м | 1 |
| Баллон для жидкости объемом 5, 9 и 12 литров (на выбор) | 1 |
| Комплект трубок, соединительных переходов, регулятор, клапан | 1 |
| Набор рамок под антенную решетку для разных диаметров труб | 2 |
| Жесткий кейс | 1 |

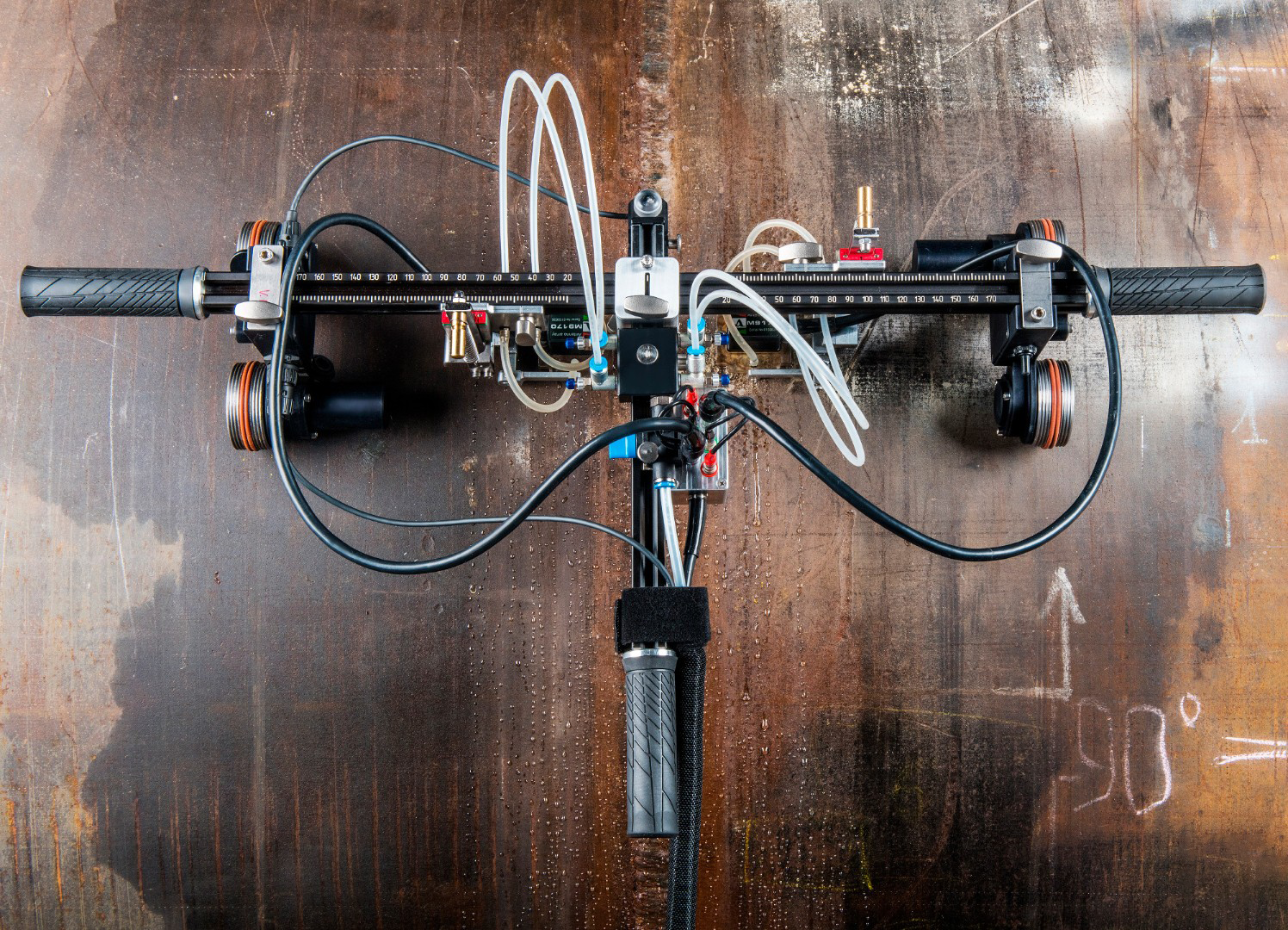

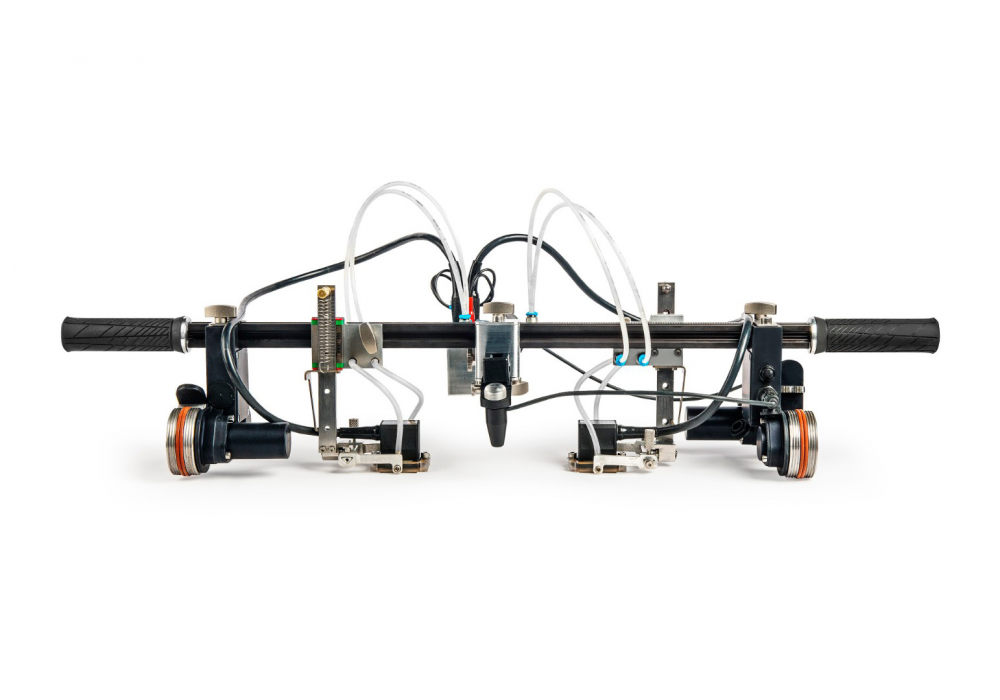

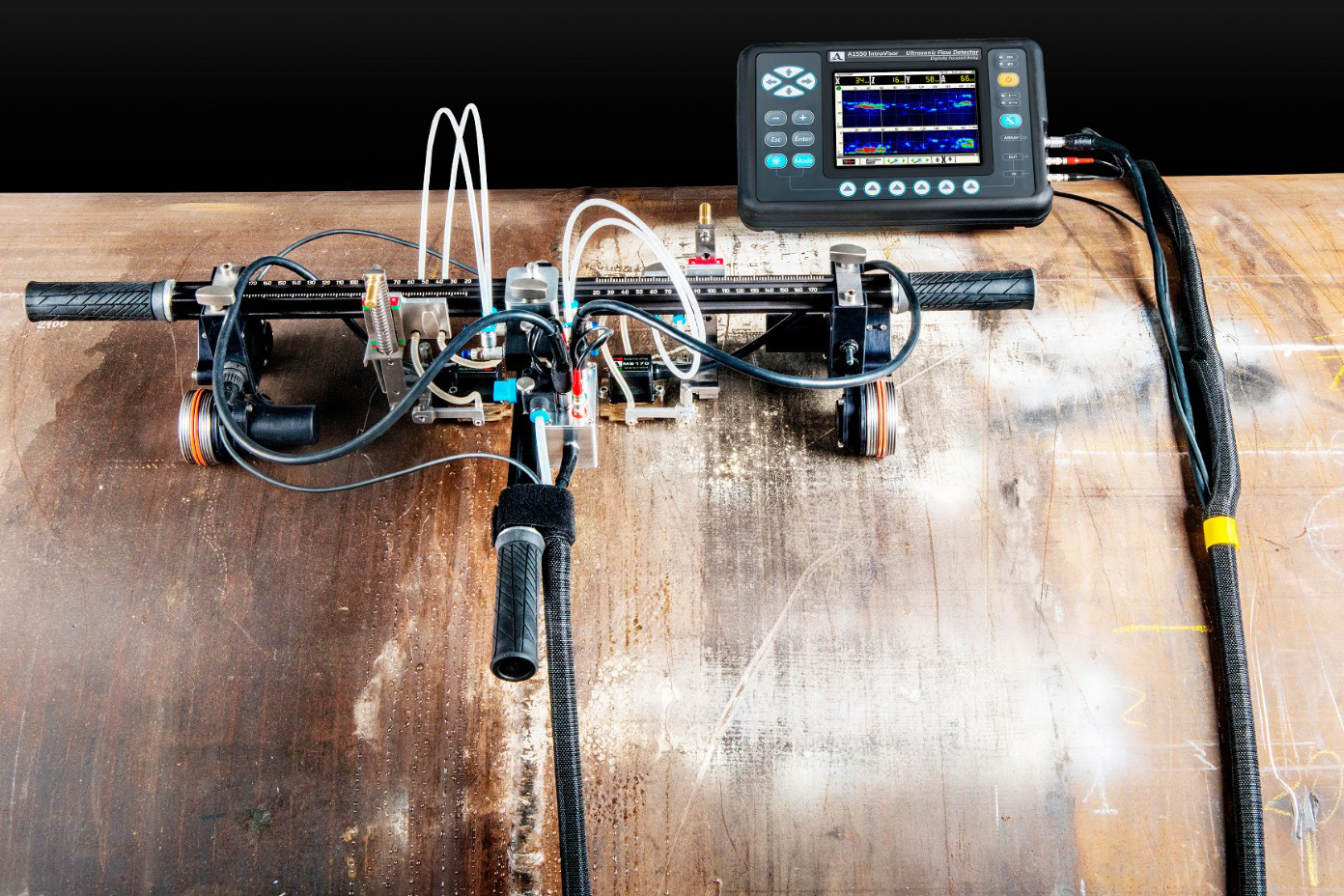

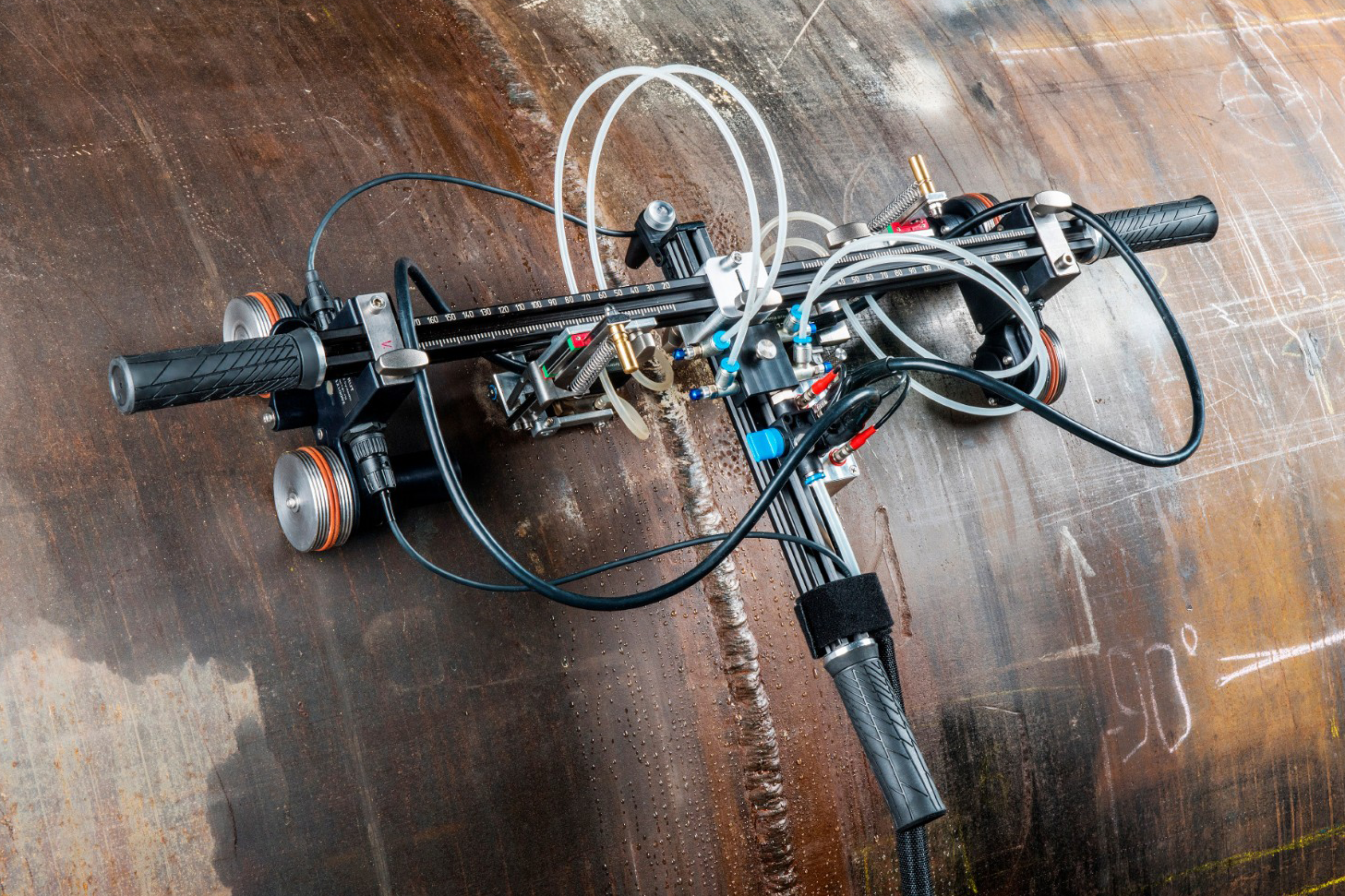

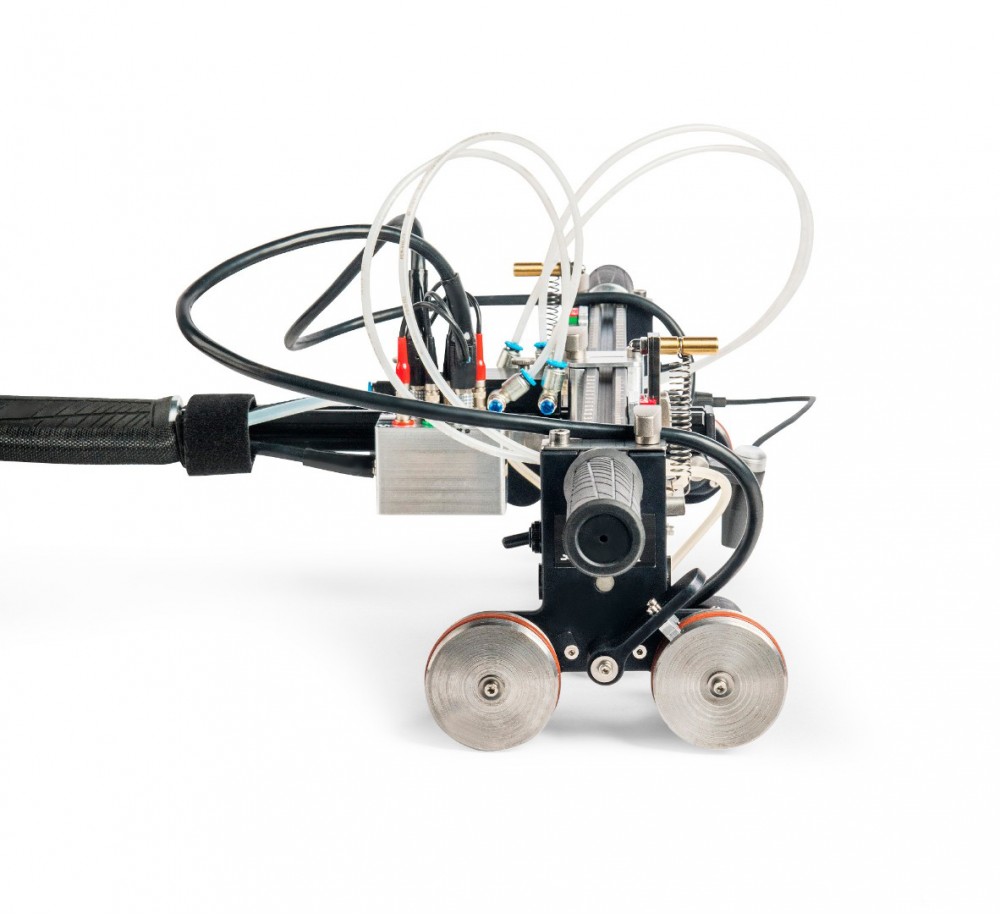

Фотогалерея
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Характеристики
Основные характеристики
-
Габаритные размеры, мм135×145×135 (без профилей и набора подачи жидкости)
-
Минимальный расход жидкости при 2-стороннем контроле250 мл/погонный метр
-
Максимальный объем бака контактной жидкости, л12
-
Минимальный объем бака контактной жидкости, л2
-
Минимальный диаметр труб для контроля, мм114
-
Максимальная скорость сканера при контроле, мм/с20
-
Разъем для подключения7280-5PG-300 - LEMO 00.304
-
Диаметр колеса, мм53
-
Число импульсов на оборот4096
-
Пределы допускаемой абсолютной погрешности измерений расстояния (L – измеренное расстояние/пройденный путь), мм± (0,01 *L+0,5)
-
Диапазон измерений расстояния, ммОт 0 до 10 000 с шагом от 0,5 до 10
-
Средний срок службы, лет3
-
Относительная влажность<95%
-
Масса, кг4 (без профилей и набора подачи жидкости)
-
Рабочая температура окружающей среды, °СОт -30 до +55
Модификации
| Модель | Масса, кг | Диапазон измерений расстояния, мм | Максимальная скорость сканера при контроле, мм/с |
|---|---|---|---|
| Мобильный моторизированный сканер MS152 SсaUT | 5 (без профилей и набора подачи жидкости) | От 0 до 10 000 с шагом от 0,5 до 10 | 20 |
| Мобильный сканер MS151 SPRUT | 4 (без профилей и набора подачи жидкости) | От 0 до 10 000 с шагом от 0,5 до 10 | 20 |
| Мобильный сканер MS150 TuScan (для механизированного УЗК) | 2 | От 0 до 5 000 с шагом 0,5 | — |
