Мобильный горизонтальный томограф для исследования кернов Sanying The mobile CT system
Артикул: The mobile CT system
Sanying The mobile CT system – передвижной томограф для исследования цилиндрических образцов диаметром до 1,5 см и длиной до 2 м в полевых условиях.
Описание
Sanying The mobile CT system – передвижной томограф для исследования цилиндрических образцов диаметром до 1,5 см и длиной до 2 м в полевых условиях.
Аппарат позволяет непосредственно на месте взятия пробы проводить неразрушающий контроль как кернов, так и труб из полимерных материалов.

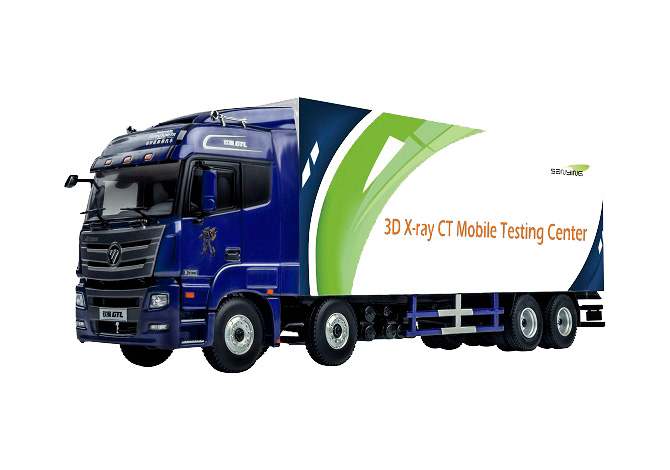

Основу конструкции мобильной системы составляют томографы Sanying Cylindscan-1000 и Cylindscan-2000. Она может быть адаптирована для использования на автотранспорте, научно-исследовательских кораблях, буровых платформах и т.д.
Разработчики прибора – компания Sanying (Китай) – объединили в данной модели свой многолетний опыт и лучшие мировые достижения в области создания микротомографов высокого разрешения.
Особенности
- Стандартный держатель кернов обеспечивает высокую скорость сканирования и производительность, в том числе при работе с длинными кернами.
- Быстрое воссоздание изображения и возможность отслеживания динамики течения флюида через породу.
- Точный и надежный механизм вращения рентгеновского источника и детектора.
- Компьютерная программа Thermo Scientific PerGeos Software имеет удобный интерфейс. Среди функций – тщательный цифровой анализ образцов горных пород и создание программ для решения сложных задач.
Возможности использования
- Исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
- Исследование петрофизических свойств горных пород
- Исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов
Характеристики
Основные характеристики
-
Вес, кг3000
-
Соблюдение норм радиационной безопасности при работе с ИИИМенее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
-
Максимальная масса образца, кг100
-
Максимальный размер образца (диаметр × высота), мм150 × 2000
-
Шаг пикселя детектора, мкм100
-
Разрешение матрицы детектора, пикс.3008 × 2496
-
Размер активной области детектора, мм301 × 250
-
Максимальное напряжение на рентгеновской трубке, кВ180-200
-
Максимальное пространственное разрешение системы томографии, мкм10
-
МатериалБетон, Руда, Нефтяной керн, Композитные материалы, Пластики
-
Габариты томографа (Д × Ш × В), мм500 × 1800 × 2220
Модификации
| Модель | Максимальный размер образца (диаметр × высота), мм | Максимальная масса образца, кг | Габариты томографа (Д × Ш × В), мм |
|---|---|---|---|
| Горизонтальный томограф для исследования кернов Sanying Cylindscan-1000 | 150 × 2000 | 15 | 500 × 1800 × 2220 |
| Горизонтальный томограф для исследования кернов Sanying Cylindscan-2000 | 150 × 2000 | 100 | 2220 × 500 × 1800 |
| Мобильный горизонтальный томограф для исследования кернов Sanying The mobile CT system | 150 × 2000 | 100 | 500 × 1800 × 2220 |
