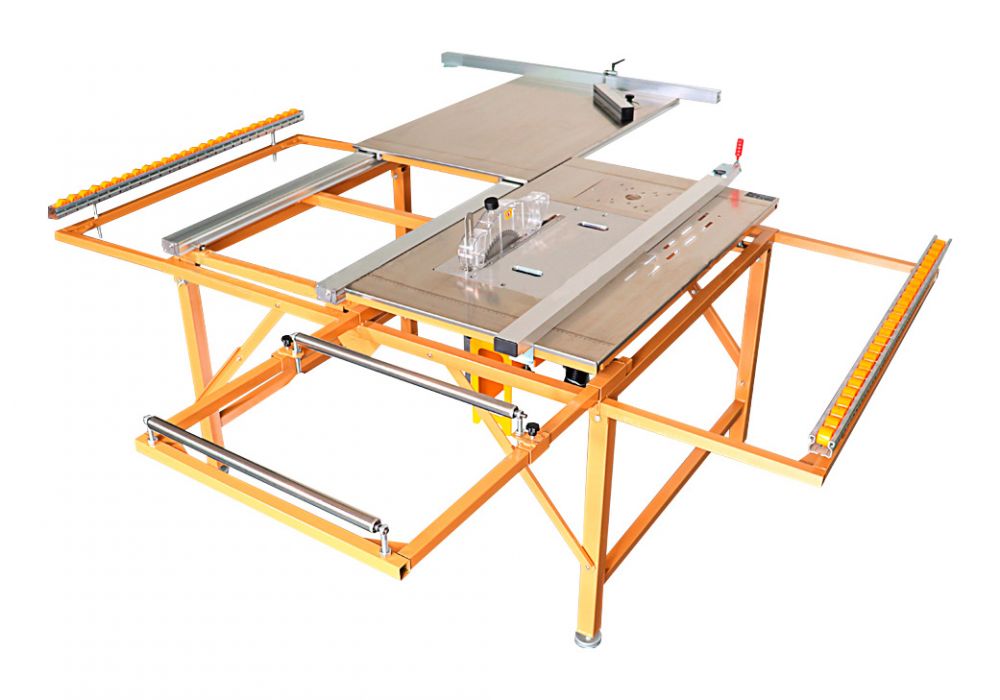

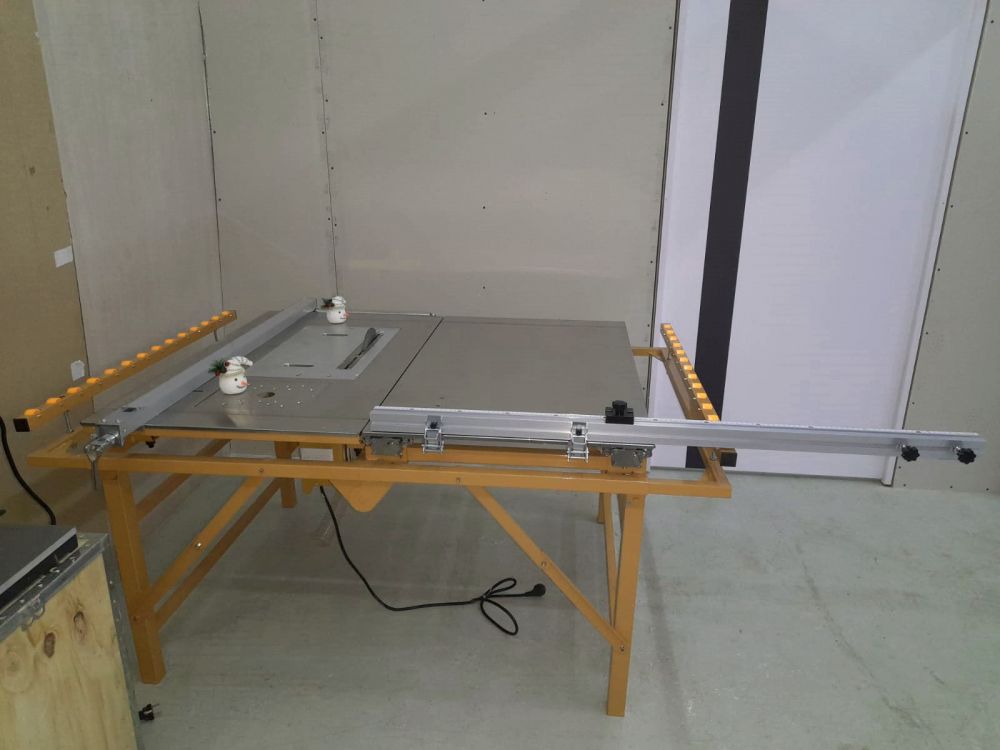

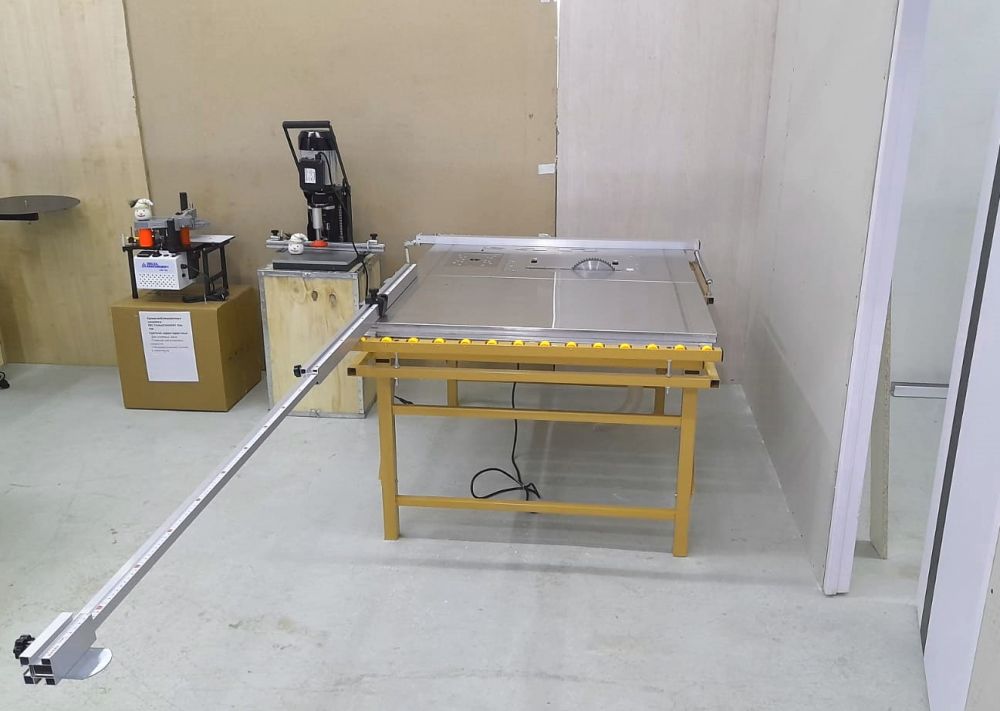

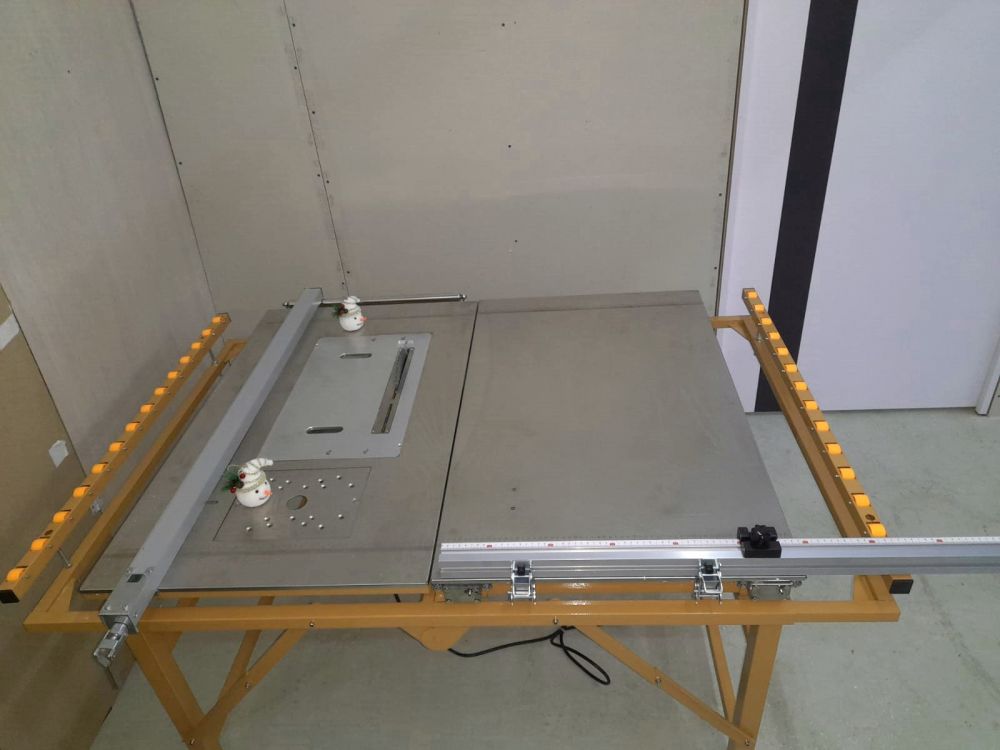

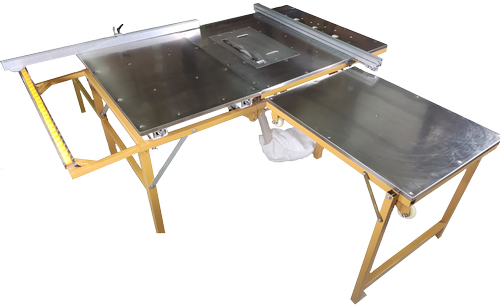

Многофункциональная настольная пила DELTAMACHINERY DM-10
Артикул: DM-10
Настольная пила DELTAMACHINERY DM-10 – мощный, точный и надежный инструмент профессионального класса для продольного и поперечного раскроя древесины.
Описание
Настольная пила DELTAMACHINERY DM-10 – мощный, точный и надежный инструмент профессионального класса для продольного и поперечного раскроя древесины.
Пильный узел может непрерывно работать в течение длительного времени.
Устройство используется как в мастерских, так и на строительных площадках. Складная конструкция облегчает транспортабельность – агрегат можно перевозить в салоне автомобиля универсал.
Схема обработки
Особенности
- Простота конструкции
- Рабочий стол выполнен из нержавеющей стали
- Регулировка вылета пил
- Мощная аспирация

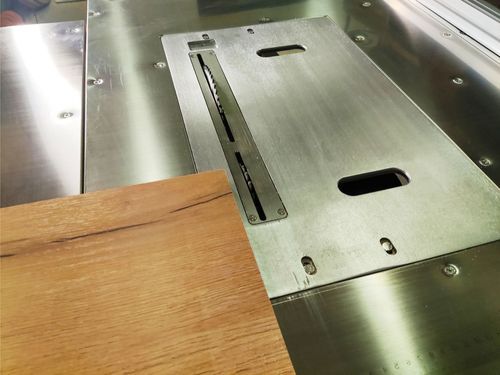

- Защита пильного диска
- Параллельный упор

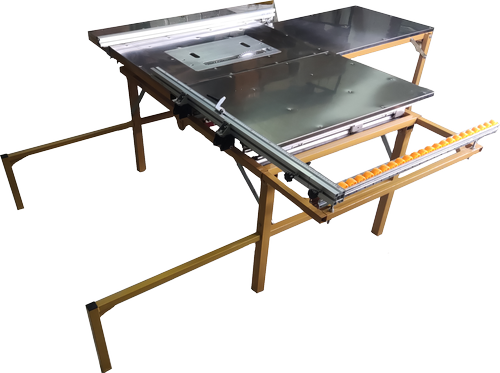

Конструкция станка
 |
 |

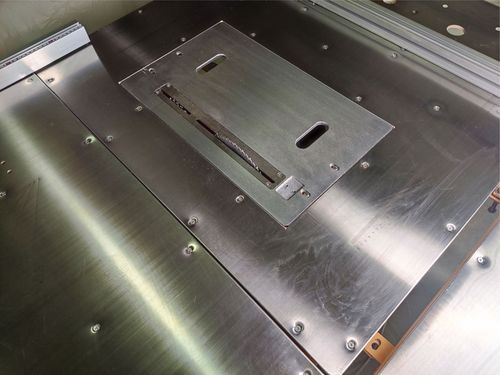

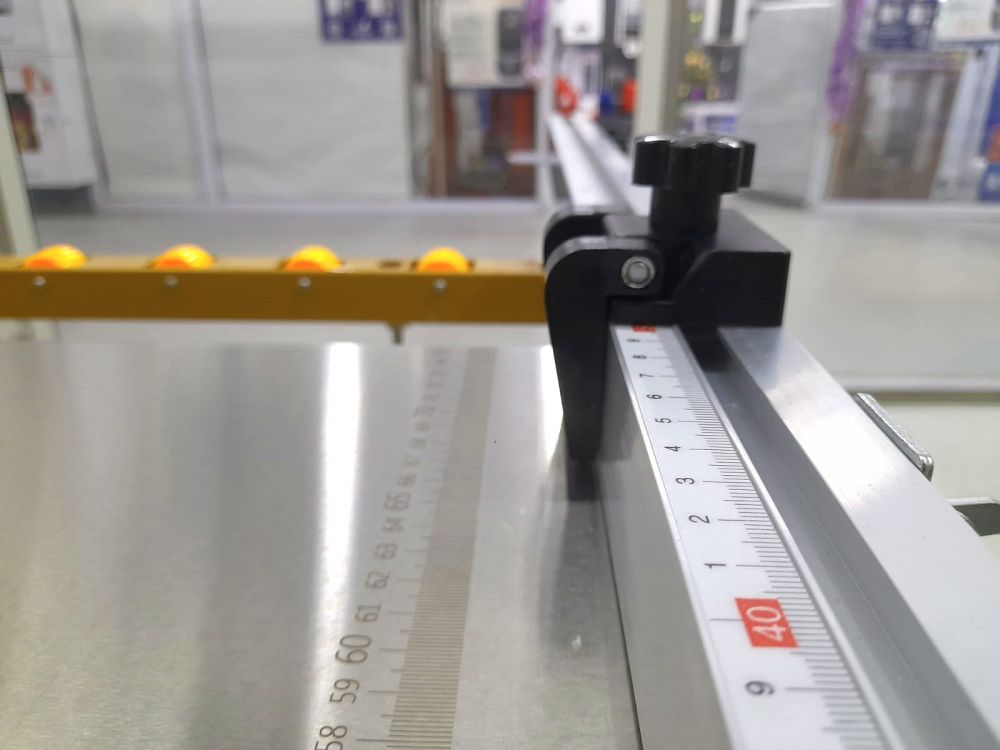

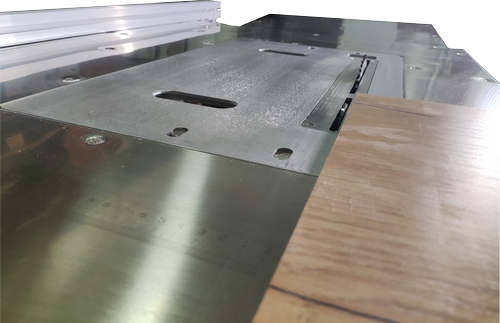

| Рабочий стол из шлифованного металла | Нанесенная путем гравировки миллиметровая шкала линейки параллельного упора |
 |
 |

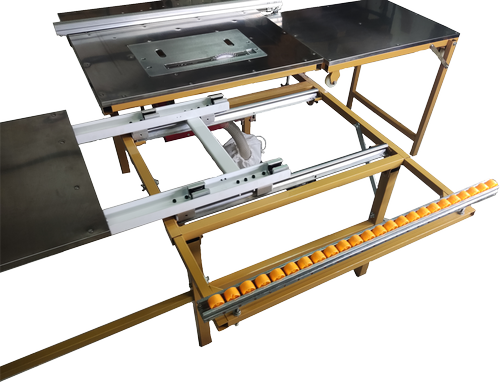

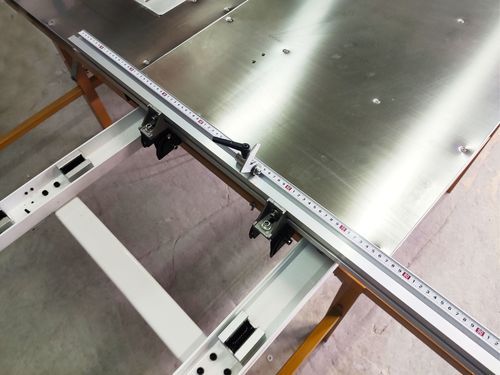

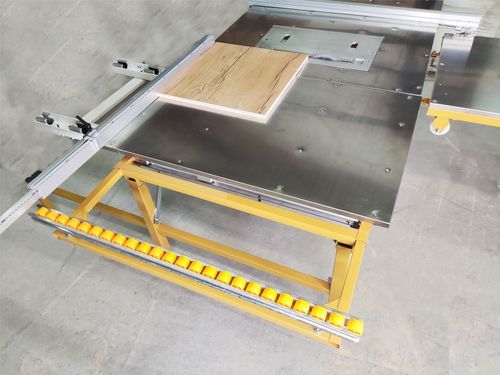

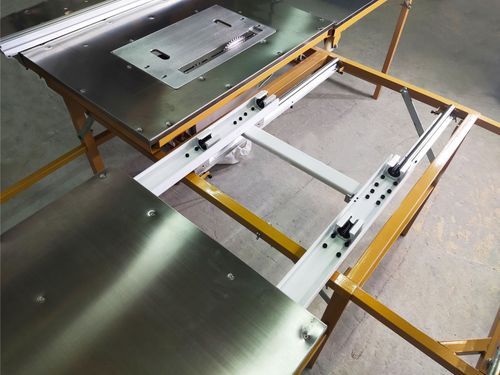

| Механизм подвижной каретки с направляющими и подшипниками |

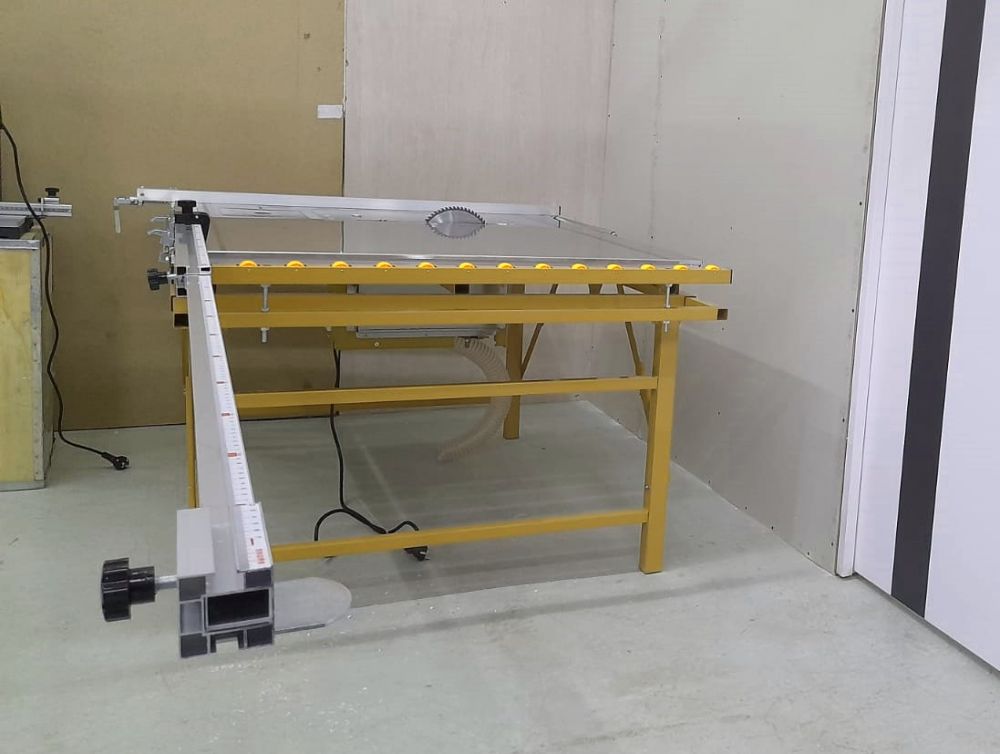

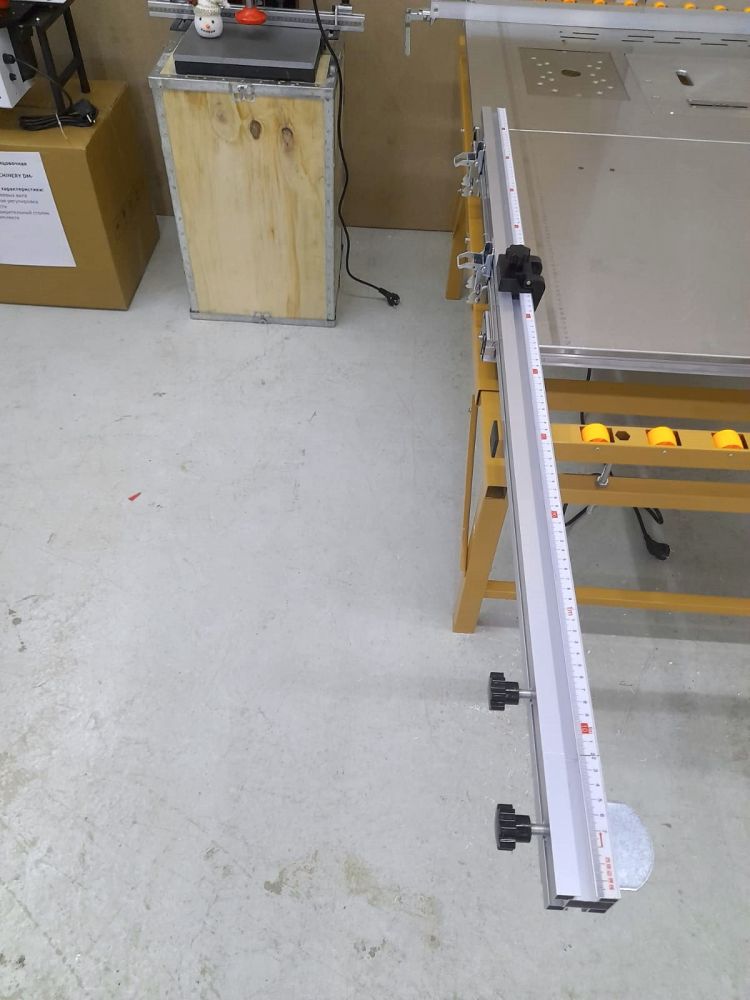

Линейка перпендикулярного упора с флажками для выставления точного размера реза детали |
 |
 |
| Выдвижная секция на линейке перпендикулярного упора |
Выдвижная опора для поддержки крупногабаритных заготовок |
 |
 |
| Дополнительные опоры для устойчивости при раскрое тяжелых деталей |
Механизм быстрого увода перпендикулярного упора под рабочий стол |
 |
 |

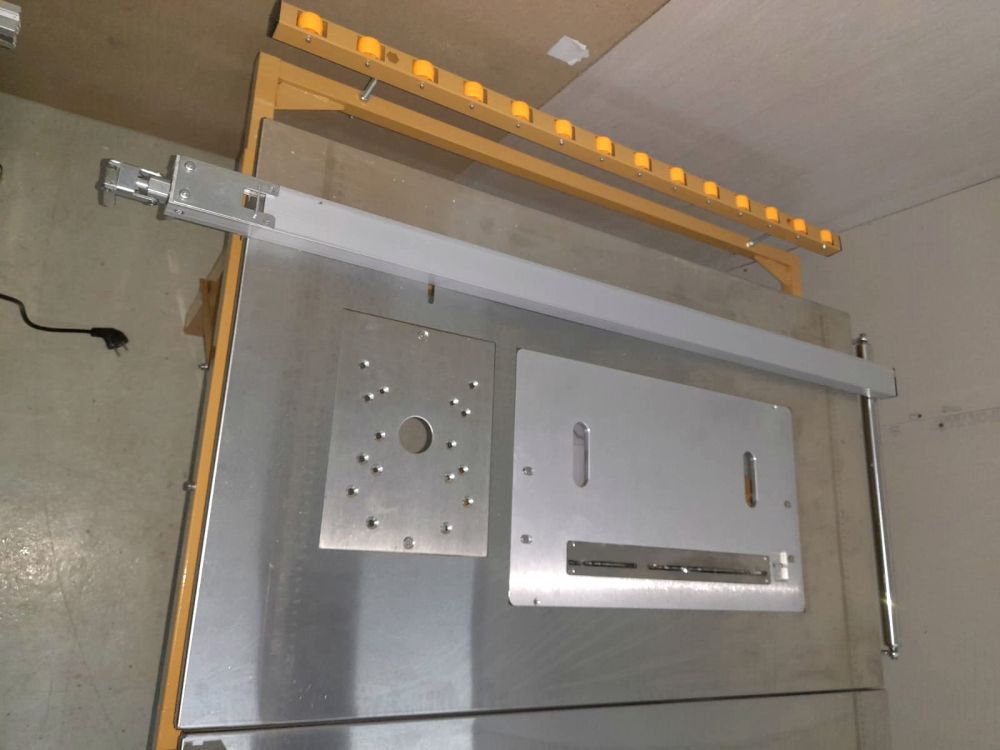

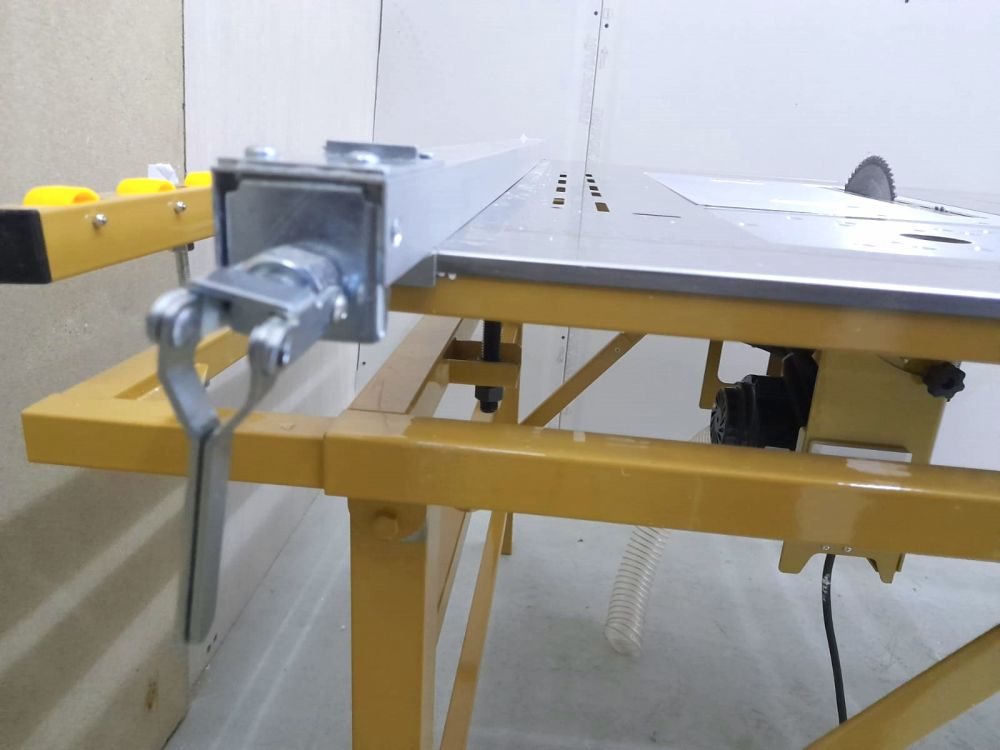

| Технологические отверстия в столе для возможности установки ручного инструмента | Крепление линейки параллельного упора с помощью быстрозажимной ручки |
 |
 |
| Мешок для сбора пыли и стружки встроенной аспирационной установкой | Панель управления для раздельного включения основной, подрезной пил и аспирации |
 |
 |
| Пильный блок с раздельными моторами на основную и подрезную пилу и двигателем аспирационной установки | Отдельная линейка для возможности пиления под углом |
Технические характеристики
| Размер рабочего стола, см | 50х30 |
| Размер пильного центра, см | 47х35 |
| Толщина рабочего стола, мм | 8 |
| Мощность основной пилы, Вт | 2000 |
| Скорость основной пилы, об\мин | 3800 |
| Диаметр диска основной пилы (внешний), мм | 200 |
| Диаметр диска основной пилы (внутренний), мм | 25,4 |
| Количество зубьев основной пилы, шт | 60 |
| Мощность подрезной пилы, Вт | 1200 |
| Скорость подрезной пилы, об\мин | 4600 |
| Диаметр диска подрезной пилы (внешний), мм | 110 |
| Диаметр диска подрезной пилы (внутренний), мм | 20 |
| Количество зубьев подрезной пилы, мм | 30 |
| Мощность аспирации, Вт | 1200 |
Транспортные данные
| Место | 1 |
| Габариты в упаковке (станина), мм | 1000х800х640 |
| Вес, кг | 24 |
| Место | 2 |
| Габариты в упаковке (пильный центр), мм | 540х360х450 |
| Вес, кг | 95 |
Характеристики
Основные характеристики
-
Мощность двигателя подрезного устройства, кВт1,2
-
Скорость пилы, об/мн3800
-
Скорость подрезного полотна, об/мн4600
-
Размеры рабочего стола, мм500 х 300
-
Диаметр основной пилы (посадочный диаметр), мм200 (25,4)
-
Диаметр подрезной пилы (посадочный диаметр), мм110 (20)
-
Размер пильного центра, мм470 х 350
-
Толщина рабочего стола, мм8
-
Мощность основной пилы, Вт2000
-
Количество зубьев основной пилы, шт.60
-
Количество зубьев подрезной пилы, шт.30
-
Мощность аспирации, Вт1200
