Миниатюрный ультразвуковой дефектоскоп А1211 Mini
Артикул: 1016

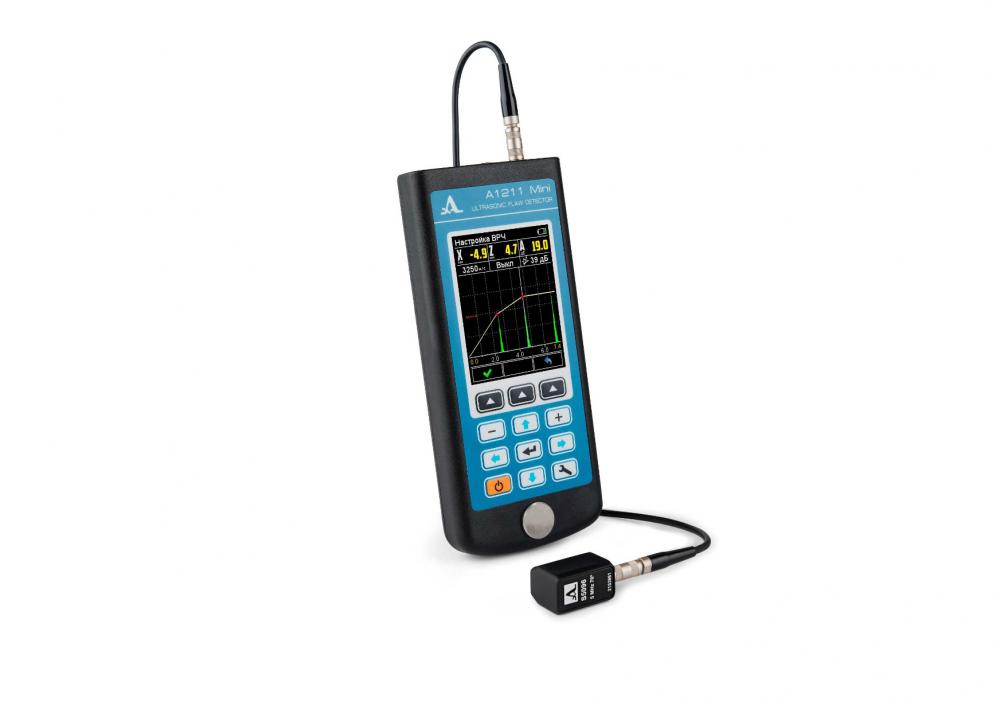

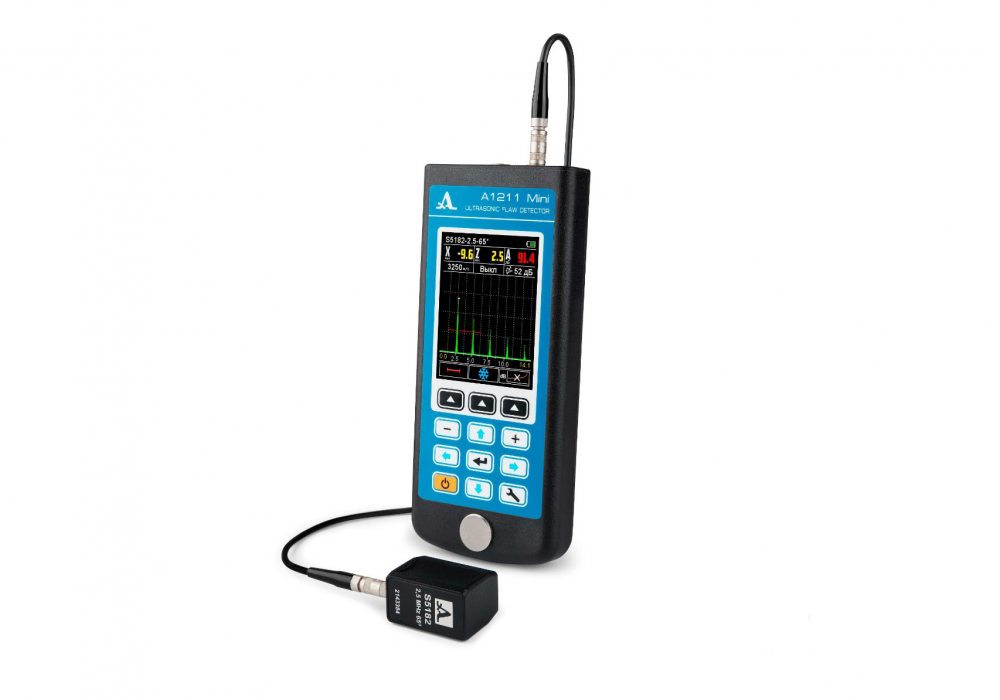

А1211 Mini – эффективный и малогабаритный цифровой прибор для ультразвуковой дефектоскопии.
Описание

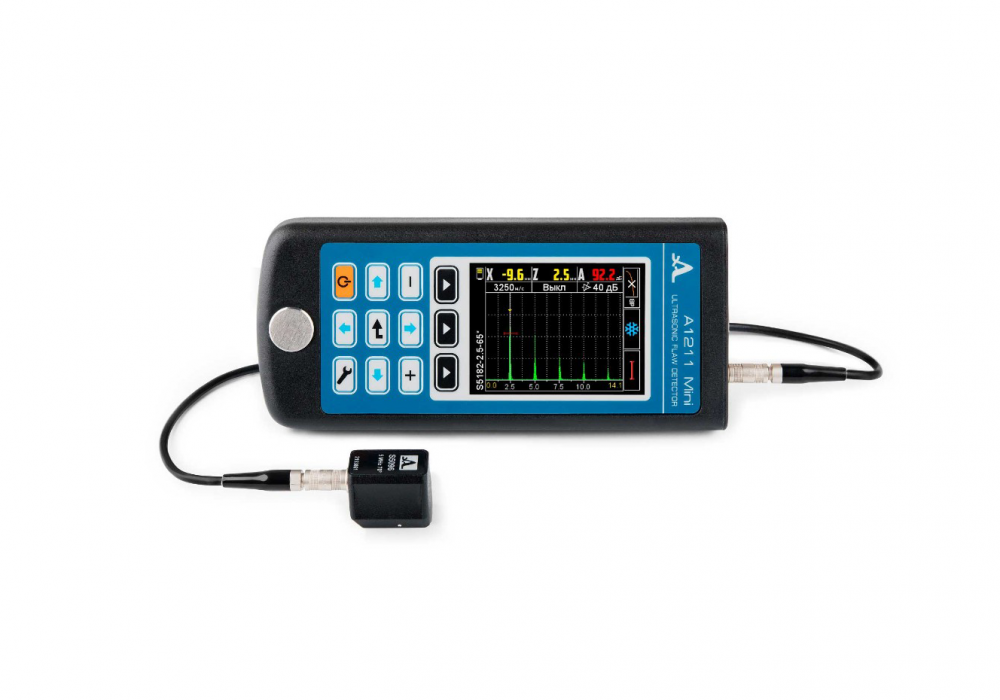

А1211 Mini – эффективный и малогабаритный цифровой прибор для ультразвуковой дефектоскопии.
Его оснащенность и технические характеристики позволяют проводить исследования по типовым и специализированным методам с высокой точностью и производительностью.
Данная модель имеет малые габариты и весит всего 210 грамм. Это делает ее удобной для работы в ограниченном пространстве и в различных сложных условиях, а также позволяет брать прибор с собой в поездки или командировки.
Меню настроек и интерфейс спроектированы таким образом, чтобы освоить их смог даже начинающий оператор.
Назначение
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Особенности
-
Диапазоны измерения глубины залегания дефекта (по стали) с прямыми преобразователями:
-
S3568 2.5A0D10CL – от 7 до 900 мм;
-
D1771 4.0A0D12CL – от 2 до 450 мм.
-
-
Диапазон измерения глубины залегания дефекта (по стали) с наклонными преобразователями:
-
S5182 2.5А65D12CS – от 2 до 200 мм;
-
S5096 5.0А70D6CS – от 2 до 90 мм.
-
- Измерения проводятся по уровням сигналов и координатам дефектов.
- Оператор можно выбрать один из двух типов шкал: глубина (в миллиметрах) или время (в микросекундах).
- Данные отображаются на TFT-экране с высокой контрастностью.
- Простая и быстрая настройка необходимых параметров.
- Трехуровневый строб позволяет точно определить величину дефектов по всей толщине исследуемого объекта. Строб соответствует трем уровням оценки – браковочному, контрольному, поисковому.

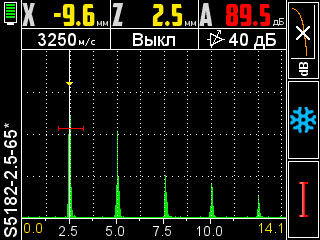

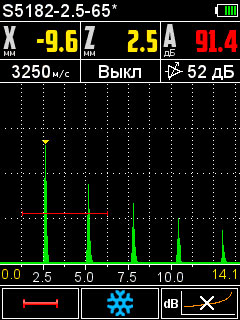

- На экране отображаются А-Скан, скорость ультразвуковых волн, толщина образца, кратность отражения сигнала, уровень усиления, уровень заряда батареи и другие данные.
- При превышении опорных значений прибор даст цветовой, звуковой и вибрационный сигналы.
- Настраиваемая яркость подсветки дисплея.
- Дискретность отображения измерений составляет 0,01 или 0,1 мм.
- Возможность обмена данными с компьютером или ноутбуком через USB-кабель.
- В комплект входит чехол с магнитным держателем, который защищает дефектоскоп от грязи и влаги, а также позволяет закрепить прибор на руке.
Функции
|

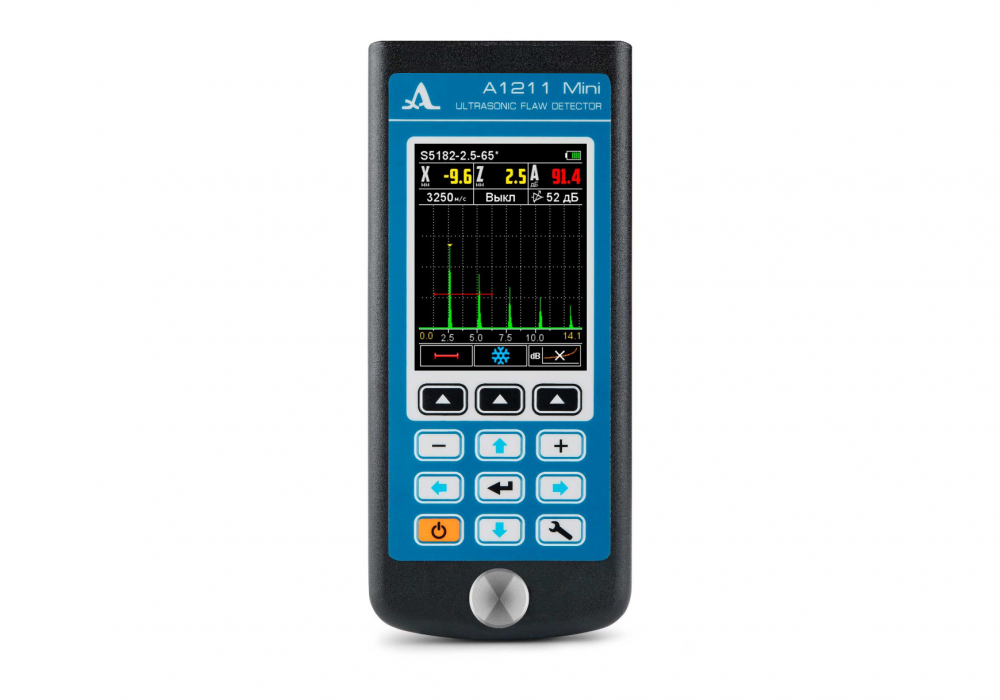

Информация может отображаться на экране как в горизонтальной, так и в вертикальной ориентации. Для ее изменения нужно повернуть прибор на 90°. |
|
|

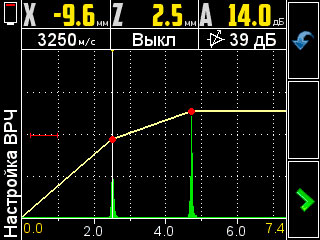

Настройка цифровой временной регулировки чувствительности (ВРЧ). |
|
|

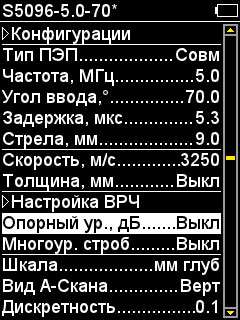

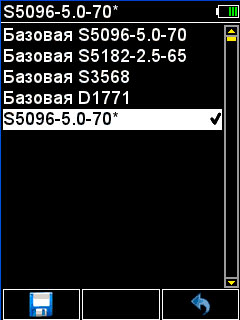

Понятное пользовательское меню с функцией сохранения и загрузки настроек. |
|
|

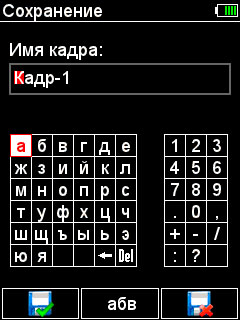

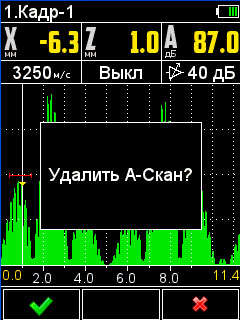

Встроенная память на 100 измерений. Функции сохранения, просмотра и удаления кадров А-Сканов. |
|

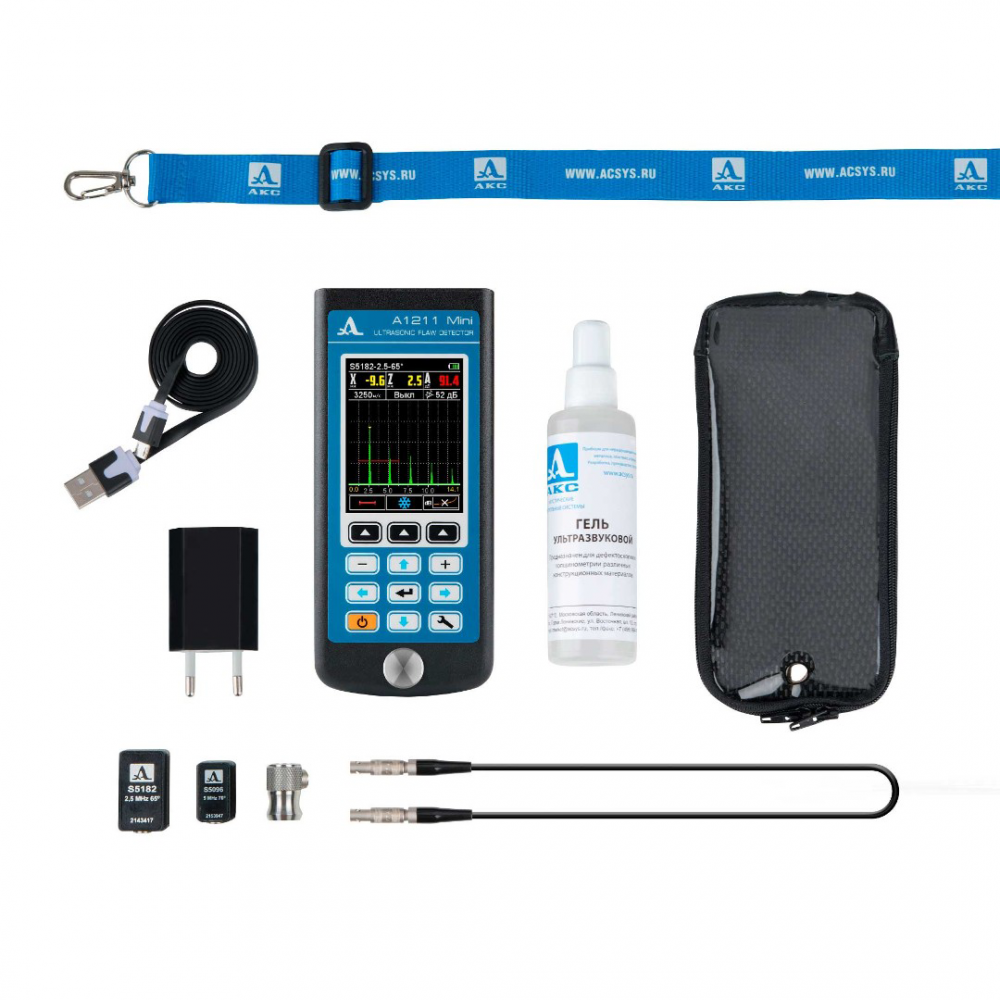

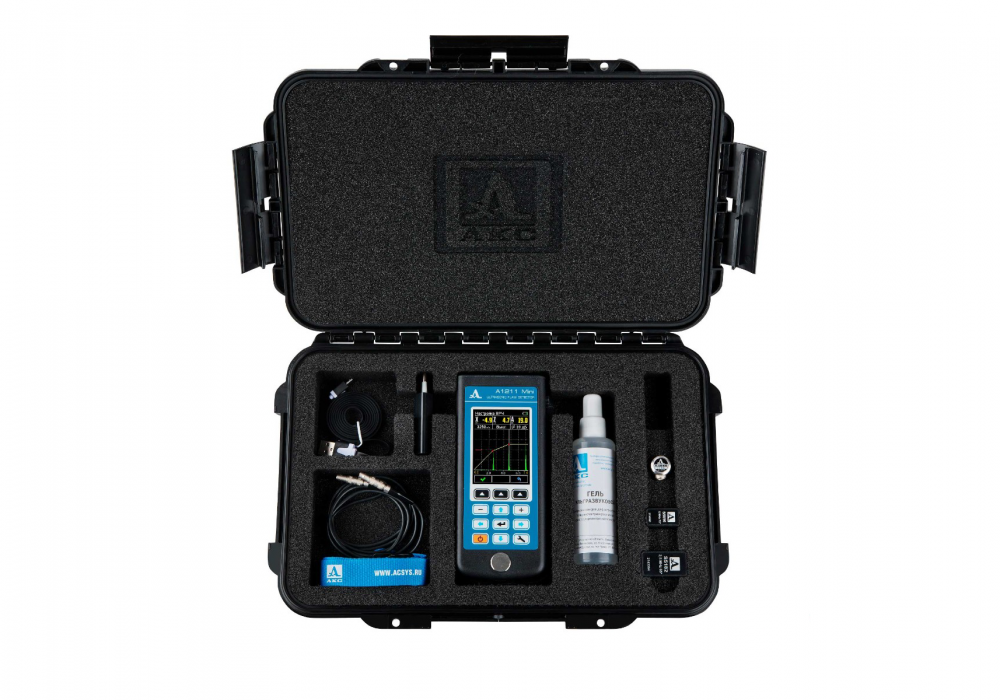

Комплектация
| Наименование | Код |
| А1211 Mini - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1118 |
| Преобразователь S3568 2.5A0D10CL | 1213 |
| Преобразователь S5182 2.5A65D12CS | 1462 |
| Преобразователь S5096 5.0A70D6CS | 1434 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1443 |
| Адаптер 220 В - USB | 1830 |
| Кабель USB A - Micro B | 1222 |
| Чехол Т12 | 1612 |
| Гель УЗ -30°C...+100°C, 0,1 кг | 1915 |

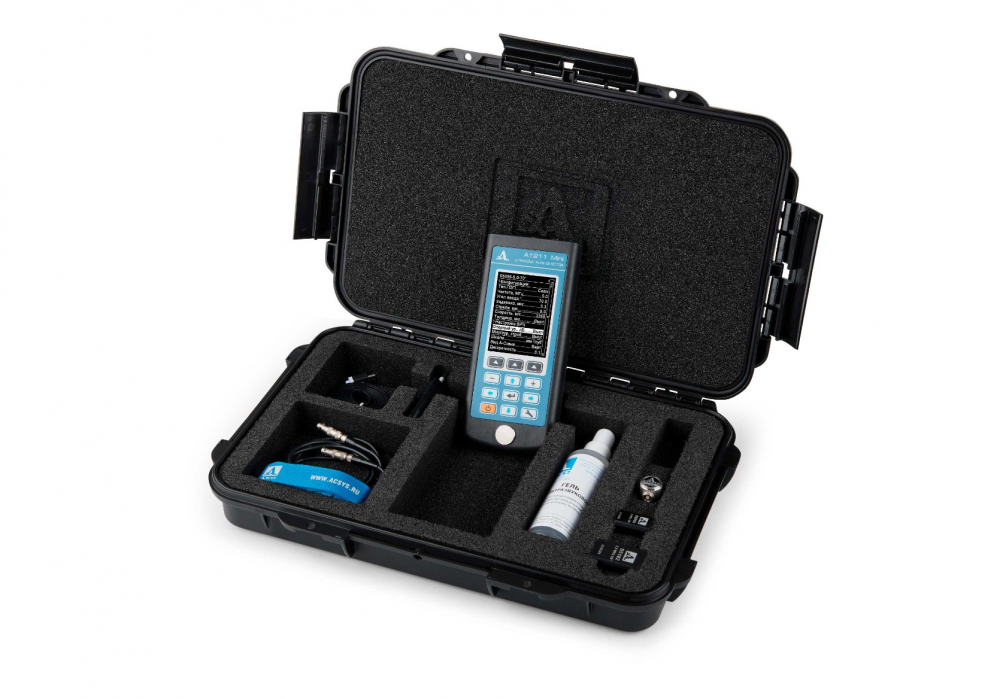

| Жесткий кейс Т12 | 1614 |
Характеристики
Основные характеристики
-
Напряжение питания, В3,7
-
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями (H – глубина / (L – дальность по поверхности), мм±(0,03H+1) / ±(0,03L+1)
-
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта с прямым преобразователем (H – измеряемая глубина), мм±(0,03H+1)
-
Диапазон измерения глубины залегания дефекта, ммОт 2 до 900
-
Диапазон перестройки усиления, дБОт 0 до 80
-
Диапазон рабочих частот, МГцОт 0,5 до 15
-
Средний срок службы, лет5
-
Диапазон устанавливаемых скоростей ультразвука, м/сОт 1000 до 14999
-
Масса электронного блока прибора, не более, г210
-
Продолжительность непрерывной работы, не менее, ч9
-
Рабочая температура окружающей среды, °СОт -20 до +50
-
Габаритные размеры, мм161х70х24
-
Средняя наработка на отказ, ч18000
Модификации
| Модель | Продолжительность непрерывной работы, не менее, ч | Диапазон рабочих частот, МГц | Диапазон измерения глубины залегания дефекта, мм |
|---|---|---|---|
| Миниатюрный ультразвуковой дефектоскоп А1211 Mini | 9 | От 0,5 до 15 | От 2 до 900 |
| Ультразвуковой дефектоскоп А1212 MASTER | 9 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1214 EXPERT | 18 | От 0,5 до 15 | От 2 до 6000 |
| Ультразвуковой дефектоскоп А1220 MONOLITH | 8 | От 0,025 до 0,25 | От 5 до 2150 (при скорости УЗ 2500 м/с) |
| Ультразвуковой дефектоскоп А1220 ANKER | 8 | От 0,025 до 0,25 | — |
