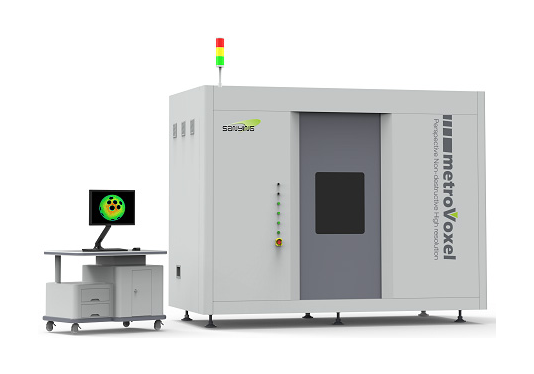

Метрологический томограф Sanying metroVoxel
Артикул: metroVoxel
Sanying metroVoxel – высокоточный томограф для метрологических исследований готовых конструкций и полостей различных изделий образцов.
Описание
Sanying metroVoxel – высокоточный томограф для метрологических исследований готовых конструкций и полостей различных изделий образцов.
Аппарат оснащается одной из двух типов трубок – микрофокусной (напряжение до 300 кВ) или источником с двойной головкой (нано- + микрофокус) с напряжением до 225 кВ. Оба типа источников имеют высокую проникающую и разрешающую способности, поэтому они одинаково подходят для работы с крупногабаритными образцами.
Разработчики прибора – компания Sanying (Китай) – объединили в данной модели свой многолетний опыт и лучшие мировые достижения в области создания микротомографов высокого разрешения.
Особенности
- Данная модель обладает малой абсолютной погрешностью.
- Томограф можно оснастить рентгеновской трубкой с высоким напряжением (от 160 до 300 кВ).
- Термически стабилизированный корпуса, вибропоглощающее основание из гранита и минимальное число подвижных деталей обеспечивают высокую точность и воспроизводимость исследований.
- Все измерения образца с внешней и внутренней стороны выполняются всего за одну операцию.
Возможности использования
- Измерение толщины стенок изделий с целью проведения метрологических исследований
- Исследование причин неисправностей и отказов готовых изделий
- Анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов, и композитов
- Контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле
- Исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стеклах и пр.) после различных процессов термообработки
- Сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD)
- Обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца
- Моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов
- Контроль качества сварных и паяных соединений
- Исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
- Исследование петрофизических свойств горных пород
- Исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов
Характеристики
Основные характеристики
-
Вес, кг7500
-
Габариты томографа (Д × Ш × В), мм2770 × 1440 × 2040
-
Соблюдение норм радиационной безопасности при работе с ИИИМенее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
-
Максимальная масса образца, кг25
-
Максимальный размер образца (диаметр × высота), мм600 × 550
-
Шаг пикселя детектора, мкм7,4; 49,5; 85; 100; 127; 139
-
Разрешение матрицы детектора, пикс.3072 × 3072
-
Размер активной области детектора, мм427 × 427
-
Максимальное напряжение на рентгеновской трубке, кВ300, 240, 225, 190, 160
-
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус)Да
-
Максимальное пространственное разрешение системы томографии, мкм2
-
МатериалБетон, Руда, Нефтяной керн, Металлы, Композитные материалы, Керамика, Пластики
-
Минимальное фокусное пятно рентгеновской трубки, мкм0,5
