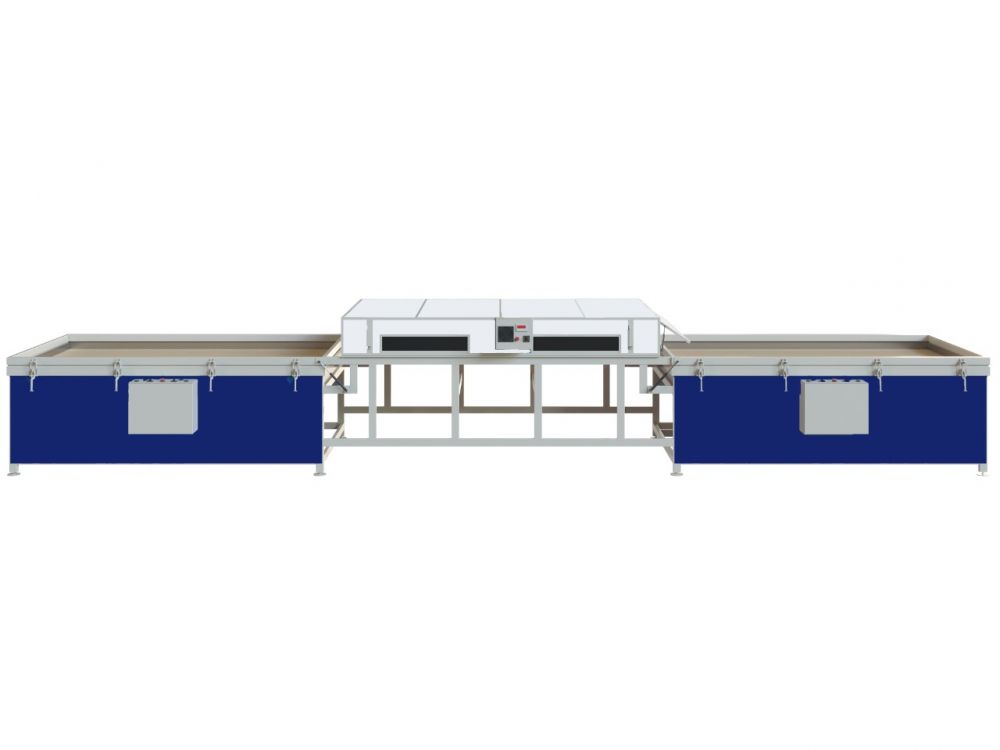

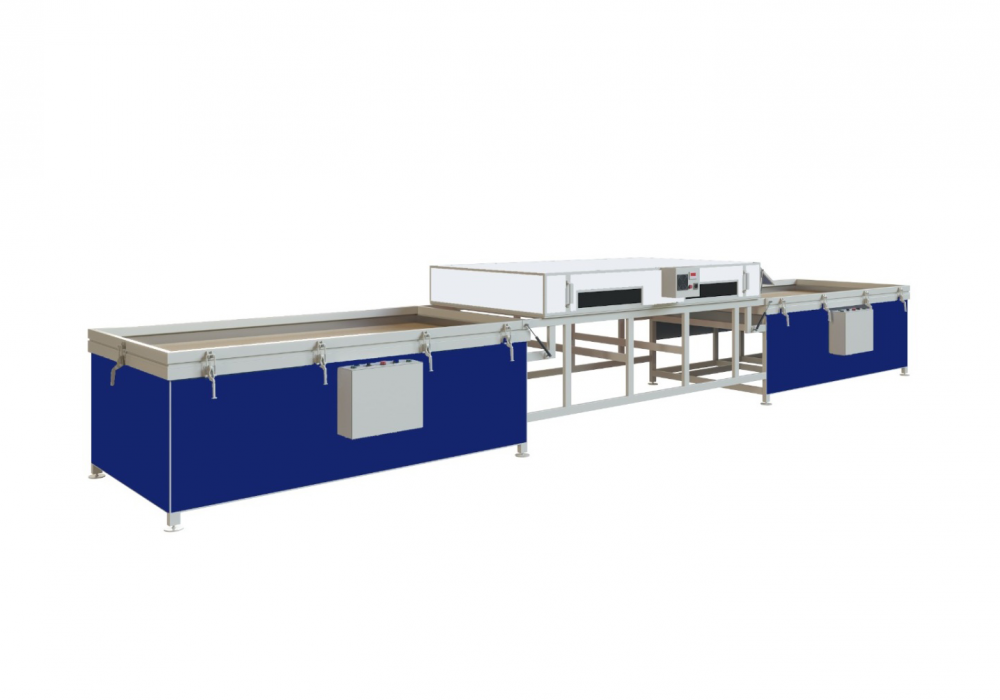

Мембрано-вакуумный пресс двухстоловый DELTAMACHINERY KDM-3000-2

Артикул: KDM-3000-2

DELTAMACHINERY KDM-3000-2 – эффективный и простой в использовании двухстоловый мембранно-вакуумный пресс для облицовки заготовок деталей мебели.

Описание

DELTAMACHINERY KDM-3000-2 – эффективный и простой в использовании двухстоловый мембранно-вакуумный пресс для облицовки заготовок деталей мебели.

С помощью данного станка можно облицовывать шпоном, пленкой из ПВХ, пластиком или текстурированной бумагой мебельные фасады их ДСП, МДФ и других материалов.

Сочетание нагрева облицовочного материала и вакуумной технологии позволяет качественно обрабатывать даже мебельные фасады с глубокой фрезеровкой.

Станок подходит для предприятий и цехов, занимающихся производством мебели и дверей.

Схема обработки

Схема обработки

Конструкция станка (в базовой комплектации)

Откатной термомодуль с боковыми открывающимися створками

Откатной термомодуль с боковыми открывающимися створками

Перемещается между рабочими столами с помощью роликов. Благодаря такой конструкции, оператор перемещает модуль легко и плавно, не затрачивая на это много усилий, а также имеет доступ к столу с четырех сторон. На обоих концах путь ограничен отбойником.

Два окна из термостойкого тонированного стекла

Два окна из термостойкого тонированного стекла

Через них оператор может следить за ходом обработки.

Обшивка термомодуля из теплоотражающего материала

Обшивка термомодуля из теплоотражающего материала

Эффективно распределяет тепло по рабочему пространству и уменьшает нагрев крышки с внешней стороны.

Кварцевые лампы нагрева сгруппированы в несколько независимых блоков, каждый из которых управляется микрокомпьютером. Это позволяет равномерно нагревать пленку по всей ее поверхности до установленной оператором температуры.

Прижимная рама

Прижимная рама

Рама имеет газовые упоры, которые прочно закрепляют облицовочный материал перед началом работы.


Замки прижимной рамы

В базовой комплектации станок оснащен усиленными механическими защелками. В качестве опции имеется возможность установки пневматических защелок, которые срабатывают автоматически через панель управления.

Столешница из МДФ

Столешницы из МДФ

Обеспечивает корректную работу вакуумного устройства с сохранением давления на необходимом уровне. В качестве опции возможна установка стола из оцинкованного листового металла.

Выдвижной контроллер

Выдвижной контроллер

Обеспечивает удобное управление станком. Выдвижная конструкция позволяет безопасно перевозить станок, защищает пульт от повреждений, а работника – от травм.

Ножки с регулируемыми опорными пластинами

Ножки с регулируемыми опорными пластинами

Позволяют выровнять агрегат на неровной поверхности в рабочем помещении.

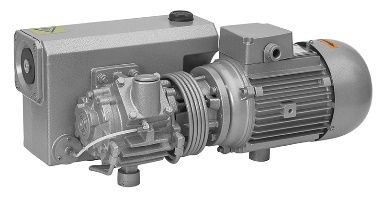

Вакуумный насос

Вакуумный насос

В базовую комплектацию пресса входит вакуумный пластинчато-роторный насос с масляным уплотнением. Его преимущества – высокая мощность, поддержка заявленного техническим паспортном уровня вакуума, а также устойчивость к перегреву и закипанию.




Опции

Пневматические зажимы

Пневматические зажимы

Устанавливаются на прижимную раму. Срабатывают автоматически через панель управления, облегчают работу оператору и ускоряют процесс обработки.

Цена 1 комплекта – 70000 рублей.

Стол с подъемным механизмом

Стол с подъемным механизмом

Позволяет обрабатывать высокие изделия, а также заготовки с кривыми линиями.

Цена – 110000 рублей.

Столешница из оцинкованного металла

Столешница из оцинкованного металла

В отличие от стола из МДФ, металлическую столешницу невозможно повредить ножом при обрезке облицовочного материала по окончании работы.

При этом металлический стол хуже пропускает вакуум. Поэтому он не рекомендуется для работы с глубокими фасадами или фасадами с глубокой фрезеровкой.

Размер стола 2,5 х 1,25 м.

Цена 1 столешницы – 4000 рублей.

Быстросъемное крепление для мембраны

Быстросъемное крепление для мембраны

Мембрана приобретается дополнительно.

Цена 1 комплекта – 7000 рублей.

Более мощный вакуумный насос SV-063

Более мощный вакуумный насос SV-063

SV-063  – пластинчато-роторный насос с масляным уплотнением. Производительность – 63 м3/ч. Мощность двигателя – 2,2 кВт. Остаточное давление – 50 Ра.

Цена – 80000 рублей.

Ресивер

Ресивер

Объем – 130 литров.

Цена – 15000 рублей.

Технические характеристики

Длина рабочего стола 2440 мм
Ширина рабочего стола 1310 мм
Полезная площадь рабочего стола 2х3,27 м2
Максимальная высота детали 250 мм
Высота термомодуля 300 мм
Электроустановка 380В 50Гц
Потребляемая мощность вакуумной системы 1,5 кВт
Потребляемая мощность нагревательных элементов 24 кВт
Производительность насоса 40 м3
Марка насоса SV-040
Давление прессования 9 тн/м2
Диапазон температур 200°С
Автоматическая регулировка температуры нагрева Да
Ручная регулировка температуры нагрева Да
Автоматическая регулировка вакуума Да
Ручная регулировка вакуума Да
Вес 750 кг

Транспортные данные

Длина, мм 2х3100
Ширина, мм 1940
Высота, мм 1300

Характеристики

Основные характеристики

  • Давление прессования, тн/м2
    9
  • Марка насоса
    SV-040
  • Диапазон температур, °С
    200
  • Производительность насоса, м3/ч
    40
  • Мощность вакуума, кВт
    1,5
  • Мощность нагревателей, кВт
    24
  • Высота термомодуля, мм
    300
  • Максимальная высота детали, мм
    250
  • Полезная площадь рабочего стола, кв.м
    2х3,27
  • Вес, кг
    750
  • Регулировка температур
    ручная / автоматическая
  • Регулировка вакуума
    ручная / автоматическая
  • Частота тока, Гц
    50
  • Напряжение питания, В
    380
  • Размеры рабочего стола, мм
    2440 х 1310
