Описание

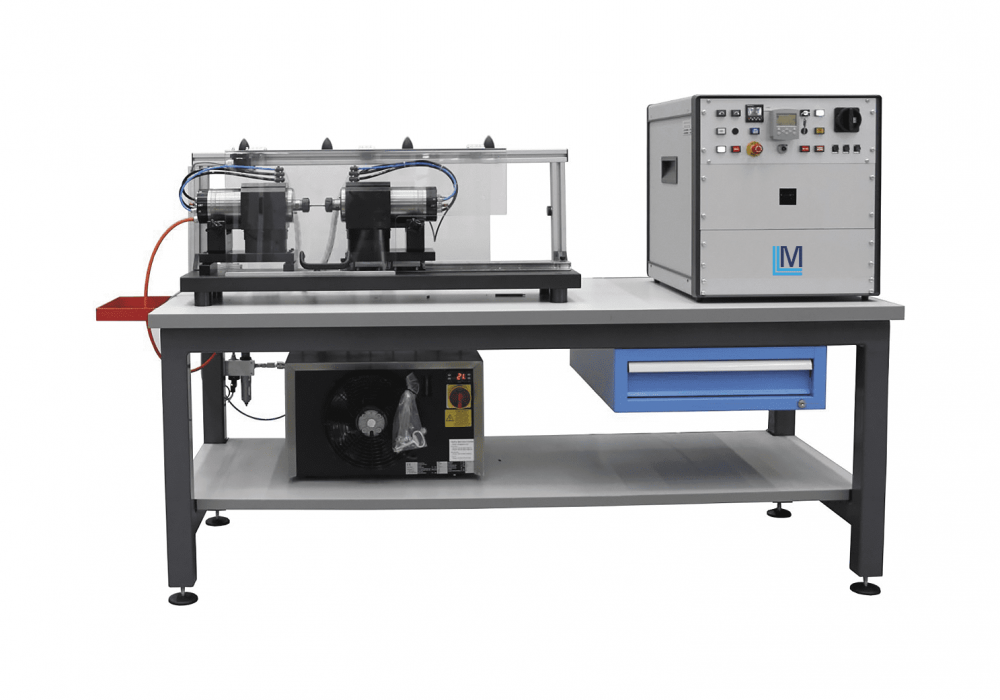

Melytec МЭД-200 – точная и надежная специализированная машина для проведения испытаний на чистый и консольный изгиб с подачей постоянного изгибающего момента.

Аппарат спроектирован с учетом последних технологических достижений и многолетнего опыта ООО «Мелитэк» в области разработки и производства испытательных машин (в том числе – нестандартной конструкции). Все узлы изготовлены из высококачественных, точных и надежных комплектующих. Производитель обеспечивает методическую поддержку и техническое обслуживание.

Испытания проводятся в соответствии с российскими и международными стандартами:

• ГОСТ 25.502-79 – «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость»
• DIN 50113 – «Испытание металлических материалов. Испытание вращающегося стержня на усталость при изгибе» (Testing of metallic materials - Rotating bar bending fatigue test)
• ISO 1143 – «Металлы. Испытание вращающегося стержня на усталость при изгибе» (Metallic materials Rotating bar bending fatigue testing)

Метод исследования

1. Объект исследования (сечение – круглое) фиксируется в цанговом устройстве.
2. На образец подается изгибающая нагрузка. Это делается двумя способами. Первый предполагает использования гирь и системы подшипников с отклоняющейся осью вращения. Второй – механического электропривода и электронного датчика силы.
3. Машина в постоянном режиме подает изгибающий момента по всей длине исследуемого образца. При этом напряжение в рабочей части поддерживается на максимальном уровне.
4. При каждом обороте вокруг оси на образец подается синусоидальное знакопеременное напряжение (растяжение/сжатие).
5. При разрушении образца, которое фиксируется датчиком, испытание прерывается.

Преимущества

• Необходимый изгибающий момент задается путем навешивания гирь на рычажно-весовую систему и поддерживается на постоянном уровне по всей длине образца.
• Комплект сменных грузов для создания необходимого изгибающего момента.
• Машина имеет высокочастотный двухфазный электропривод, работающий от переменного тока.
• Осевой привод имеет шариковые подшипники с изменяемым зазором.
• Для продления срока службы подшипников и безаварийной работы установлена гидравлическая система для их охлаждения и смазки специальными составами. Устройство, состоящее из масляного резервуара, фильтра и масловоздушного охладителя, вмонтировано в 19-дюймовую стойку управления.
• Образец цилиндрической формы закрепляется в цанговом устройстве с гладкими зажимными поверхностями. Оно поддерживает линию нагружения на одной оси, а также снижает появление вибраций до минимума.
• Разрушение образца фиксируется настраиваемыми датчиками, которые автоматически прерывают испытание.
• Опция – электромеханическое устройство нагружения с датчиком силы, предназначенным для подачи изгибающего момента с помощью компьютерной программы и цифрового пульта управления.
• Опция – печь с высокой температурой нагрева.
• Опция – изменение максимальной частоты вращения привода в соответствии с требованиями заказчика.
