Конструкция зажима

На обеих сторонах машины установлен электрический зажим, который автоматически определяет диаметр разрезаемой трубы в диапазоне 20-200 мм и центрирует ее.

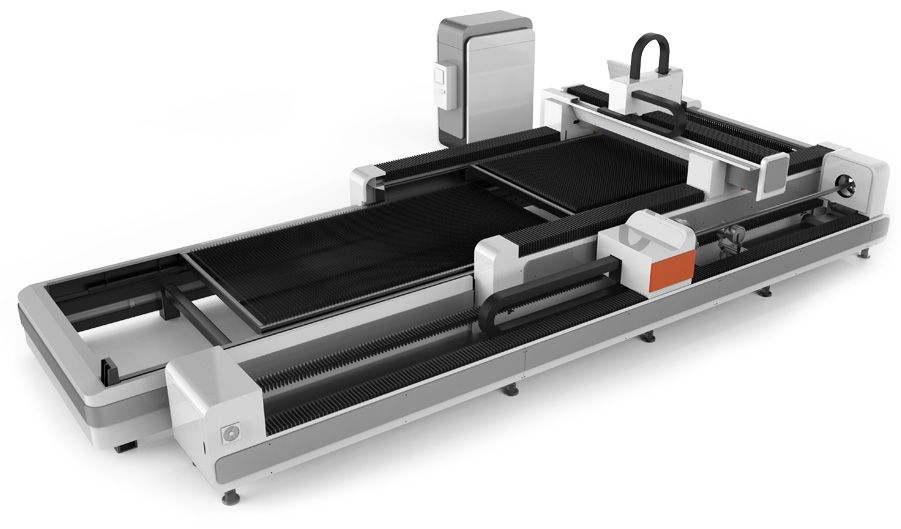

Сменные платформы

• На смену платформы уходит всего 15 секунд.
• Машина меняет верхнюю платформу на нижнюю.
• Механизмом обмена управляет конвертер.

Портал из авиационного алюминия

Изготовлен по стандартам аэрокосмической промышленности методом экструзионного формования на прессе с усилием
4300 тонн. Благодаря этому, прочность металла достигает наивысшего класса – T6.

Преимущества авиационного алюминия – высокая прочность, низкая плотность, легкий вес, стойкость к коррозии и окислению. Этот металл значительно повышает скорость обработки.

Двойное назначение и экономия затрат

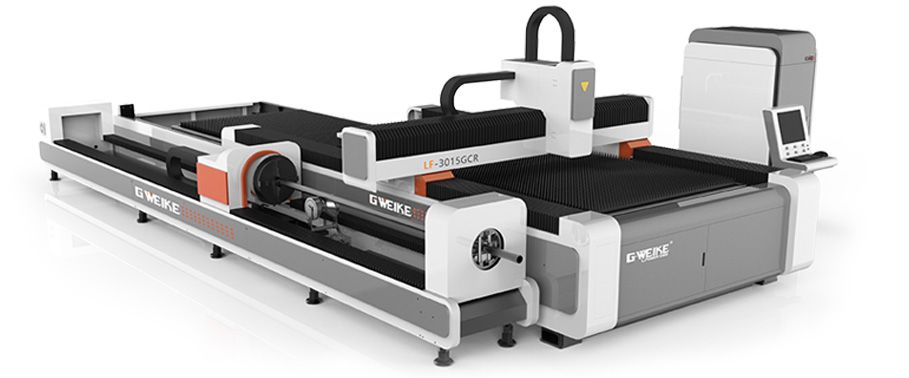

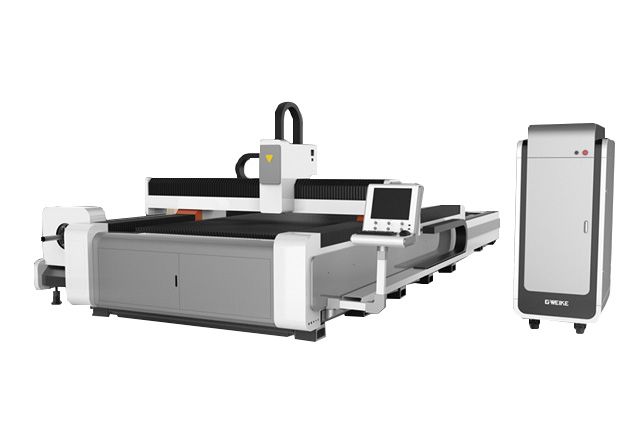

Лазерная машина LF3015GCR режет не только металлические листы, но и металлические трубы. Станок имеет широкий спектр применения, экономит более 50% пространства и значительно повышает производительность.

Автоматическая система поддержки

Интеллектуальная сегментированная система позволяет избежать деформации во время резки длинных труб.

Сварная рама из сегментированной прямоугольной трубки

Конструкция из авиационного металла выполнена путем сварки прямоугольных балок. Дополнительные элементы увеличивают прочность каркаса (в том числе при растяжении), а также сопротивление и устойчивость направляющей рельсы.

• Высокая прочность, стабильность, прочность на разрыв, устойчивость к деформациям в течение 20 лет.
• Толщина прямоугольной трубы – 10 мм. Вес рамы – 4500 кг.

Машина полностью автоматизирована

• Автоматическая настройка фокуса

Параметры фокусирующей линзы устанавливаются автоматически и запоминаются с помощью специальной программы. Резка и перфорация пластин различной толщины проходит без вмешательства человека. Благодаря автоматической настройке, работа выполняется в 10 раз быстрее, чем при ручной настройке.

• Большой диапазон регулировки

Благодаря диапазону регулировки от -10 мм до +10 мм, а также точности 0,01 мм, с помощью машины можно обрабатывать пластины толщиной до 2 см.

• Долговечность

Благодаря водяному охлаждению коллиматорных и фокусирующих линз, а также режущей головки, машина прослужит долгие годы.

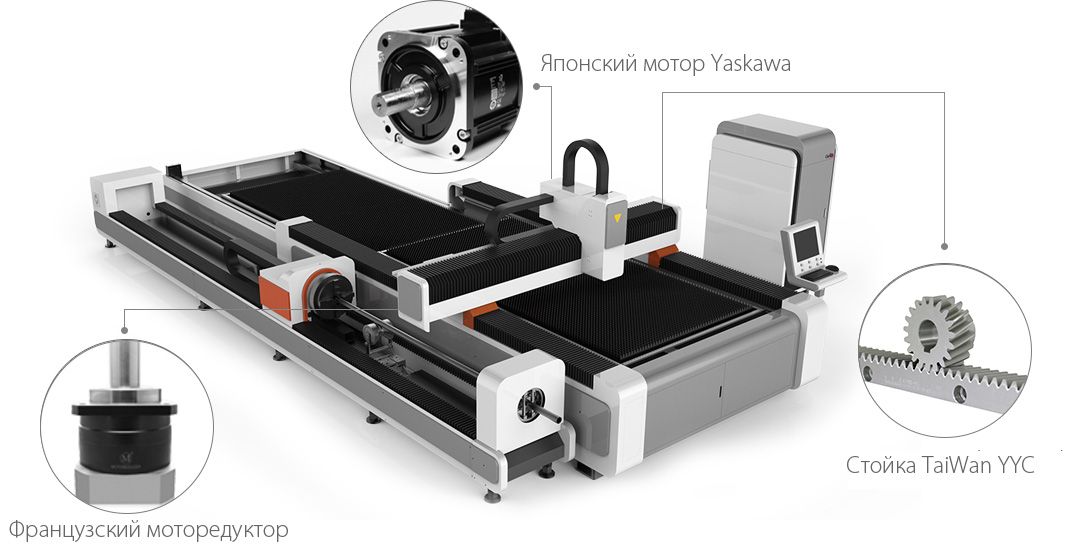

Трансмиссия и точность

• Высококачественные комплектующие из Германии

Лазерная машина GWEIKE оснащена немецкой зубчатой рейкой Atlanta и редуктором Newgart, а также японским серводвигателем Yaskawa. Благодаря этому, станок имеет высокую точность повторного позиционирования (0,02 мм), ускорение резки 1,5G и срок службы до 10 лет.
