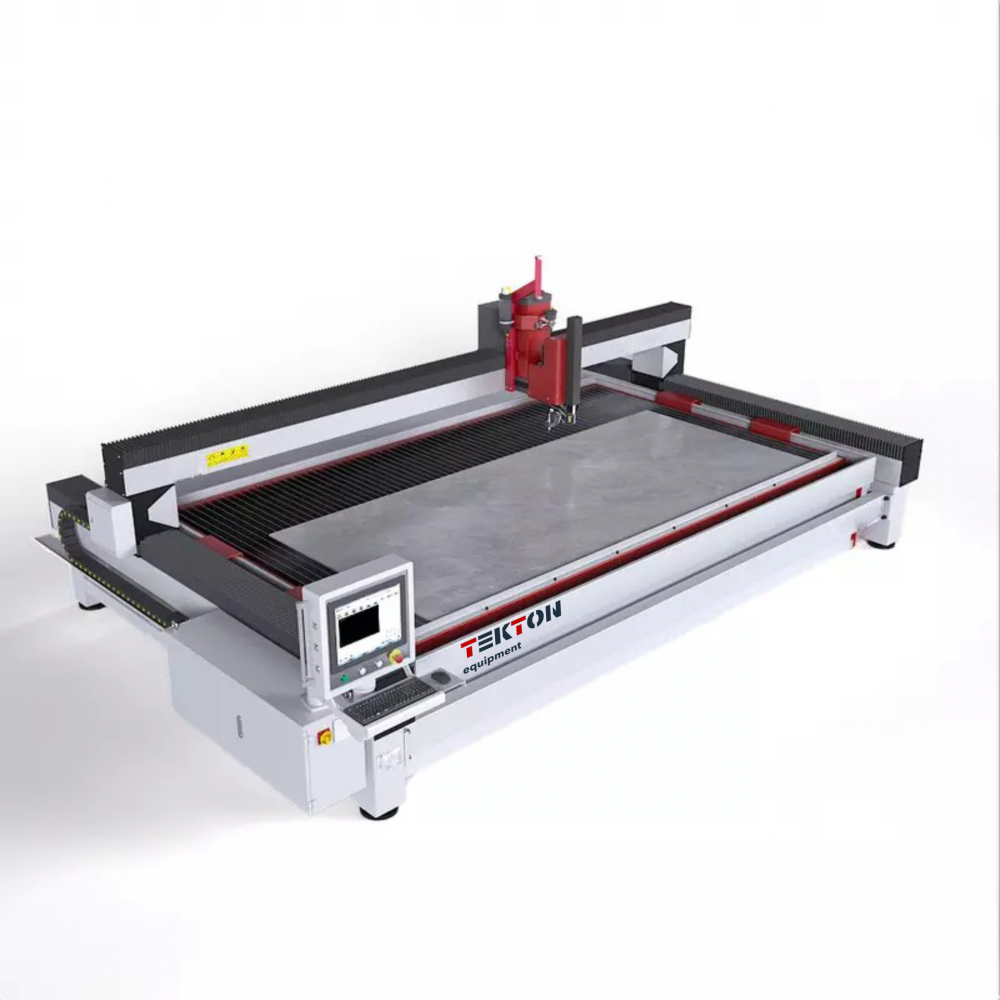

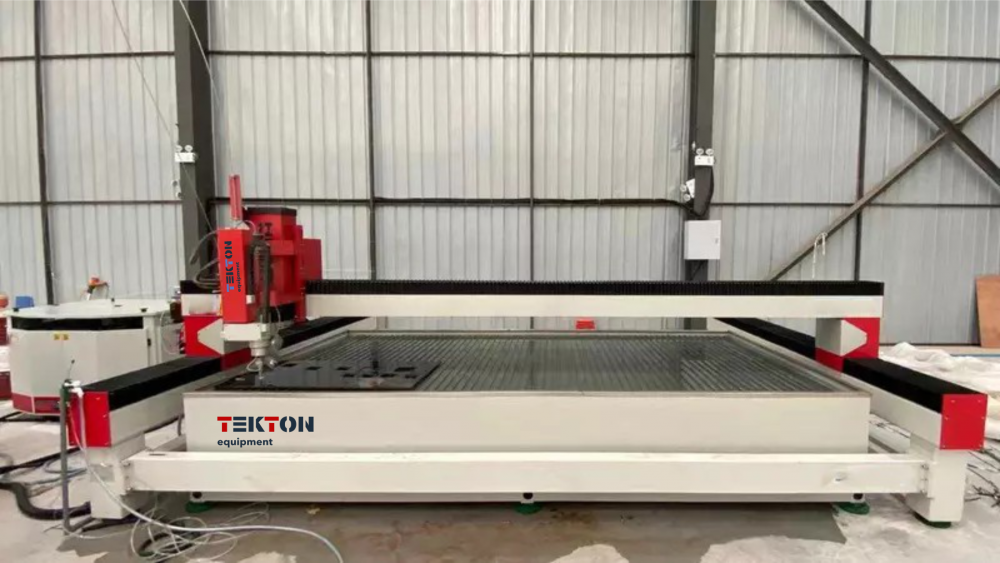

Машина для гидроабразивной резки спеченного камня и керамических плит Tekton 4020BA-5AC (4000*2000 мм)
Артикул: Tekton 4020BA-5AC_4000*2000mm
Гидроабразивная машина Tekton с портальным приводом предназначена для выполнения широкого спектра задач по резке. В зависимости от требований и области применения, систему можно оснастить дополнительным оборудованием.
Описание
TEKTON 4020BA – высокопроизводительный гидроабразивный станок сверхвысокого давления. Имеет портальную конструкцию с большим ходом, а также систему ЧПУ. Обладает хорошей стабильностью и приспособляемостью.
Все узлы станка спроектированы и изготовлены в соответствии с международными стандартами. Каждый экземпляр проходит 130 проверок качества и 72-часовые испытания на прочность. Срок службы основных компонентов может достигать 100 000 часов.

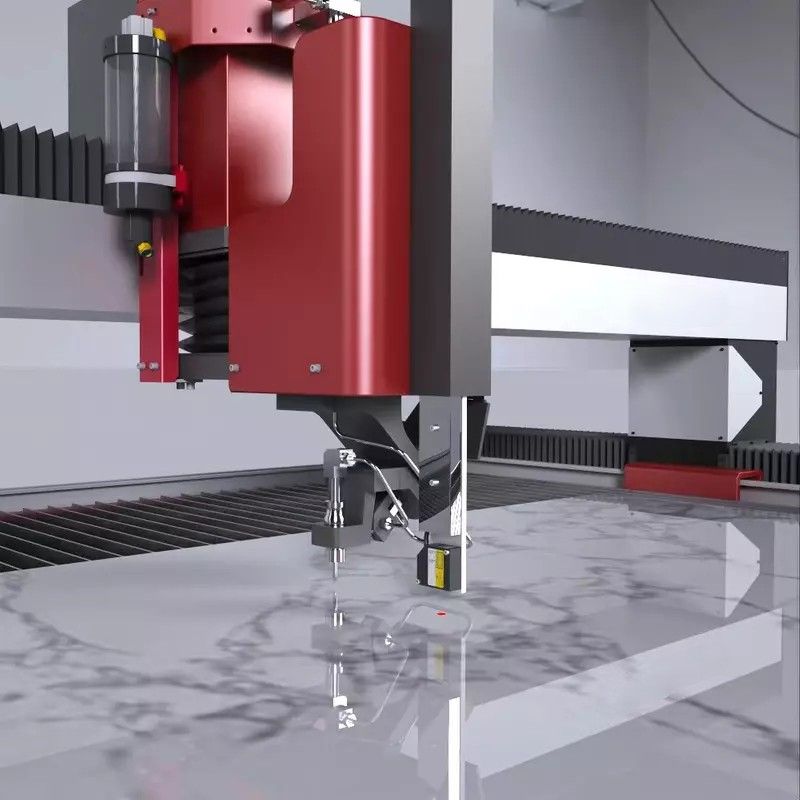

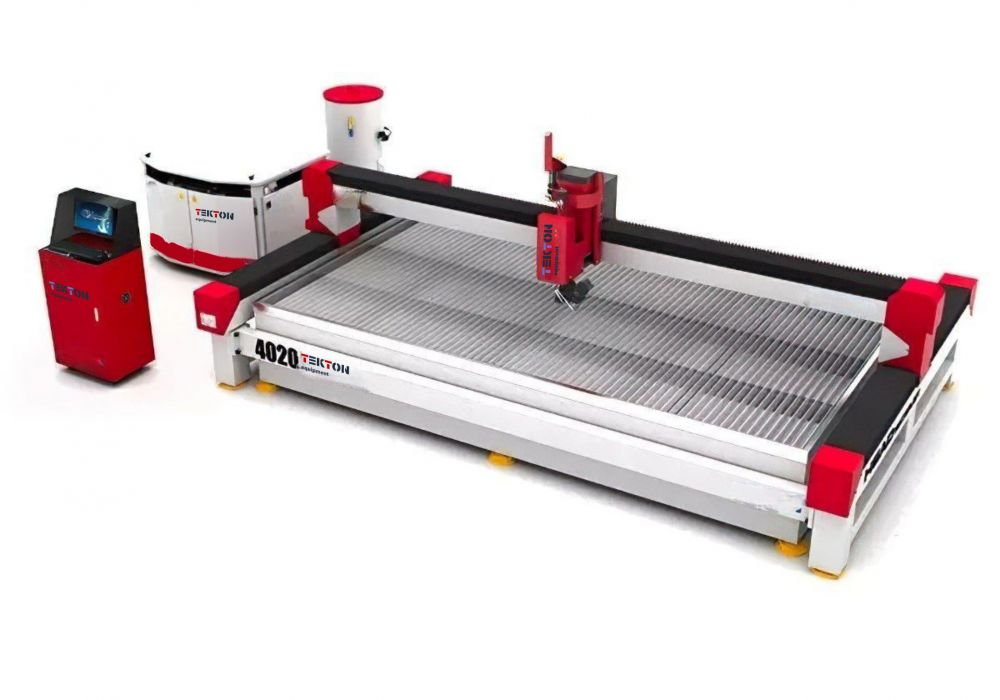

Полный комплект включает в себя: платформу для гидроабразивной резки, систему ЧПУ, генератор сверхвысокого напряжения, систему режущей головки (опционально 5AB/5AC 5-осевая режущая головка), система автоматической подачи абразива.
Конструктивные особенности
- Насос интенсификатора: ПЛК Omron/Siemens, двигатель Siemens, распределительный клапан Yuken (Япония), интенсификатор производства США, обеспечивающий высокое качество насоса.
- Стол для резки: серводвигатель Panasonic, линейная направляющая Hiwin, шарико-винтовая пара ABBA, система автоматической смазки, двойная линейная ось Z и ось Y (большинство линейных направляющих – одинарные, они легко деформируются при длительном использовании). Стол для резки изготовлен из металла и бетона, что улучшает его стабильность и точность. Горизонтальная балка изготовлена из легкого и прочного алюминиевого сплава.
- Контроллер ЧПУ. Программное обеспечение от компании Weihong. Электрические компоненты от фирмы Schneider.
- Верхняя и нижняя подача воздуха обеспечивает стабильную подачу абразива и повышает качество резки.
- Система смягчения воды для улучшения насоса интенсификатора и продления срока службы комплектующих.
Дополнительная информация
- Компьютер управления с сенсорным экраном (диагональ – 17 дюймов).
- Программное обеспечение NcStudio PC1MC-6A имеет функцию импортирования данных из файла DXF (AutoCAD) в ЧПУ.
- Последовательная связь между ПК и ЧПУ. Открытая база данных позволяет совместно обрабатывать параметры материалов.
- Автоматический расчет длины и управление резкой.
- Насос высокого давления Accustream/Hypertherm (США). Давление от 3800 до 4137 бар.
- Система охлаждения.
- Устройство подачи абразива.
- Водяной очистительный пистолет.
- Набор инструментов.
- Расходные материалы на один год.
Технические характеристики
Характеристики
Основные характеристики
-
Рабочая область , мм4000*2000
-
Максимальный угол поворота (ось C)±720°
-
Максимальный угол скоса (ось A)±45°
-
X/Y точность повторного позиционирования, мм/мн±0,02
-
X/Y точность позиционирования, мм/мн0,05
-
Частота питания, Гц50/60
-
Напряжение питания, В220-480
-
Максимальная скорость, м/мин15
-
Точность угла0,01°
-
ОхлаждениеВоздушное/водяное/масляное
