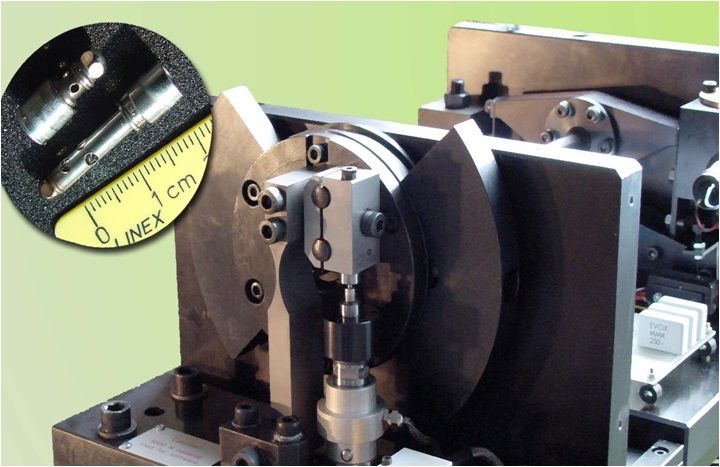

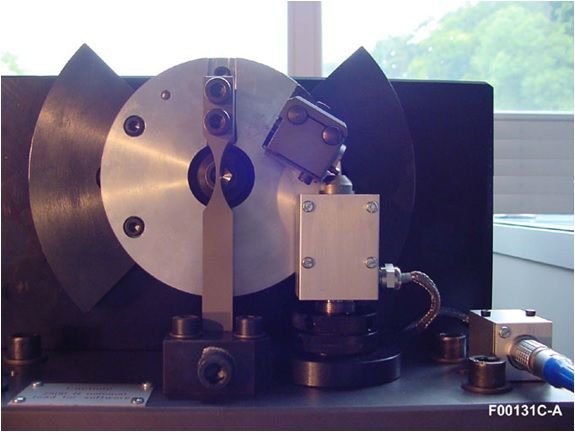

Магнитно-резонансная машина Melytec MPM-K
Артикул: MPM-K
Melytec MPM-K – компактная и точная настольная магнитно-резонансная машина для проведения высокочастотных испытаний.
Описание
Melytec MPM-K – компактная и точная настольная магнитно-резонансная машина для проведения высокочастотных испытаний.
Аппарат не имеет аналогов на рынке. Он спроектирован с учетом последних технологических достижений и многолетнего опыта ООО «Мелитэк» в области электротехники, механики, разработки и производства резонансных испытательных машин. Все узлы изготовлены из высококачественных, точных и надежных комплектующих. Производитель обеспечивает методическую поддержку и техническое обслуживание.
Данная модель прошла сертификацию в Государственном реестре средств измерений Российской Федерации, а также получила описание типа с методикой поверки.
Типы исследований

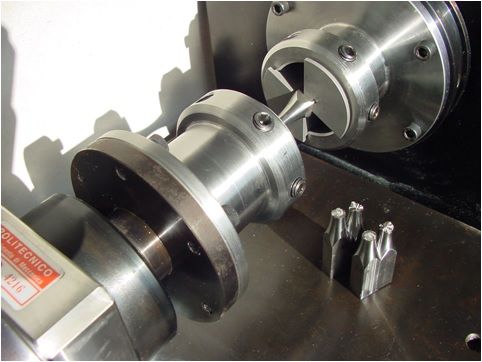

- Высокочастотные испытания на знакопеременное кручение

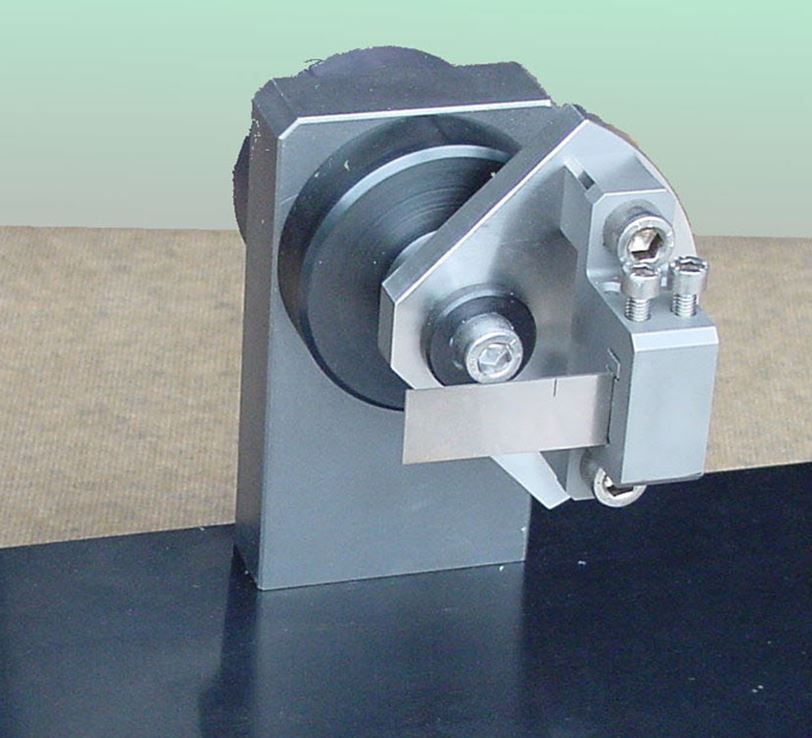

- Испытания на изгиб образцов «Шарпи»
- Предварительное выращивание трещин на ударных образцах «Шарпи»

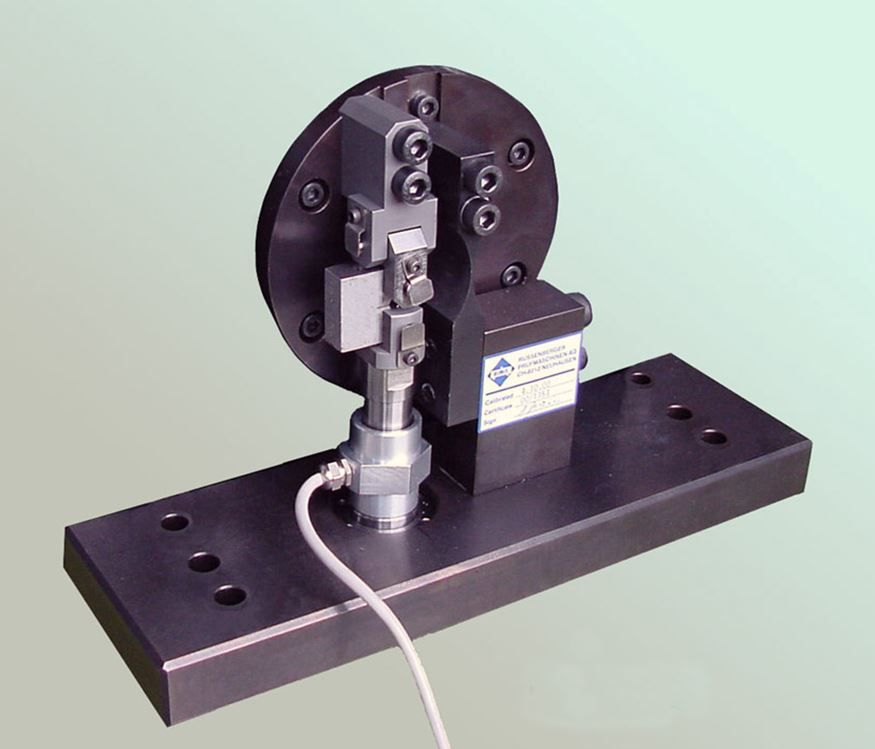

- Выращивание трещин на компактных CT-образцах с частотами до 250 Гц
Преимущества
- Технология высокочастотных испытаний обеспечивает максимальную точность измерений и быстроту работы.
- Основа машины – высокоэффективная резонансная колебательная система с электромагнитным приводом, который представляет собой вращающийся осциллятор.
- Высокоточный пульсатор создает чистый изгибающий момент для нагружения испытуемого образца.
- Привод вращения прикладывает на образец статический момент, не зависимый от динамического.
- Рабочая частота поддерживается с точностью до 0,001 Гц.
- Машина имеет высокий порог чувствительности падения частоты (0,005 Гц) при разрушении образца.
- Возможность настроить необходимую рабочую частоту в соответствии с жесткостью исследуемого образца и весом используемых грузов.
- Благодаря компактной конструкции, аппарат удобно размещается на столе. Поэтому его можно использовать в небольших помещениях, а также в «горячих» камерах, применяемых в атомной отрасли.
- Компактные размеры позволяют использовать аппарат для создания трещин на небольших образцах, а также на образцах типов «Шарпи» и «Мини-Шарпи».
- Для установки машины не нужно создавать специальный фундамент.
- Машина не требует технического обслуживания. Это минимизирует простои в работе, а в сочетании со сверхнизким потреблением электроэнергии при проведении испытаний на усталость – снижает затраты на эксплуатацию.
- Эргономика отвечает современным стандартам.

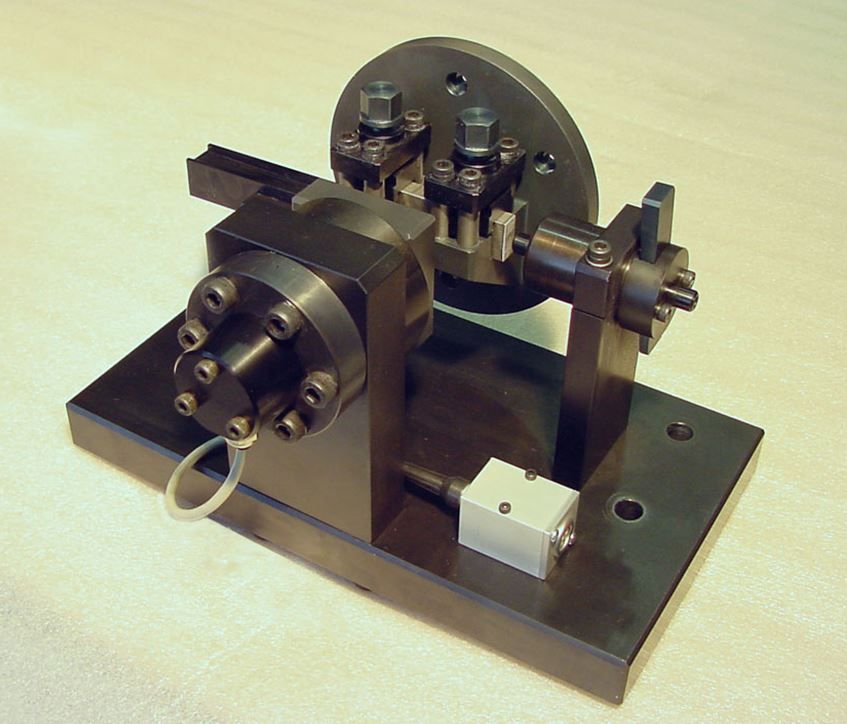

- Широкий выбор аксессуаров, которые делают работу более удобной и эффективной, а также расширяют функционал машины. Среди них – приспособления для выращивания трещины, усталостных тестов на растяжение и кручение.
Технические характеристики
| Максимальная нагрузка, кН | 8 |
| Конструктивное исполнение | Настольная |
| Тип испытания | Высокочастотные усталостные испытания, Испытания на сверхмногоцикловую усталость, Трещиностойкость |
| Тип привода | Магнитно-резонансный |
| Номинальная нагрузка, кН | 8 |
| Изгибающий момент, Нм | ±80 (160) |
| Максимальная статическая нагрузка, кН | 8 |
| Максимальная динамическая ампитуда, кН | ±4 |
| Точность измерений, % | 0,5 |
| Диапазон рабочих частот, Гц | 40 - 250 |
| Количество шагов частот | 6 |
| Максимальный ход штока при динамической нагрузке, мм | Нет |
| Вес, кг | 80 |
| Типы образцов | Металлы, листовой металл, готовые сборки, детали, компактные С(Т) образцы, образцы «Шарпи», композиционные материалы, керамика |
Характеристики
Основные характеристики
-
Вес, кг80
-
Количество шагов частот6
-
Диапазон рабочих частот, Гц40 - 250
-
Максимальная динамическая ампитуда, кН±4
-
Максимальная статическая нагрузка, кН8
-
Изгибающий момент, Нм±80 (160)
-
Номинальная нагрузка, кН8
-
Точность измерений, %0,5
-
Тип испытанияВысокочастотные усталостные испытания, Испытания на сверхмногоцикловую усталость, Трещиностойкость
-
Конструктивное исполнениеНастольная
-
Максимальная нагрузка, кН8
-
Тип образцовМеталлы, листовой металл, готовые сборки, детали, компактные С(Т) образцы, образцы «Шарпи», композиционные материалы, керамика
-
Тип приводаМагнитно-резонансный
-
Максимальный ход штока при динамической нагрузке, ммНет
