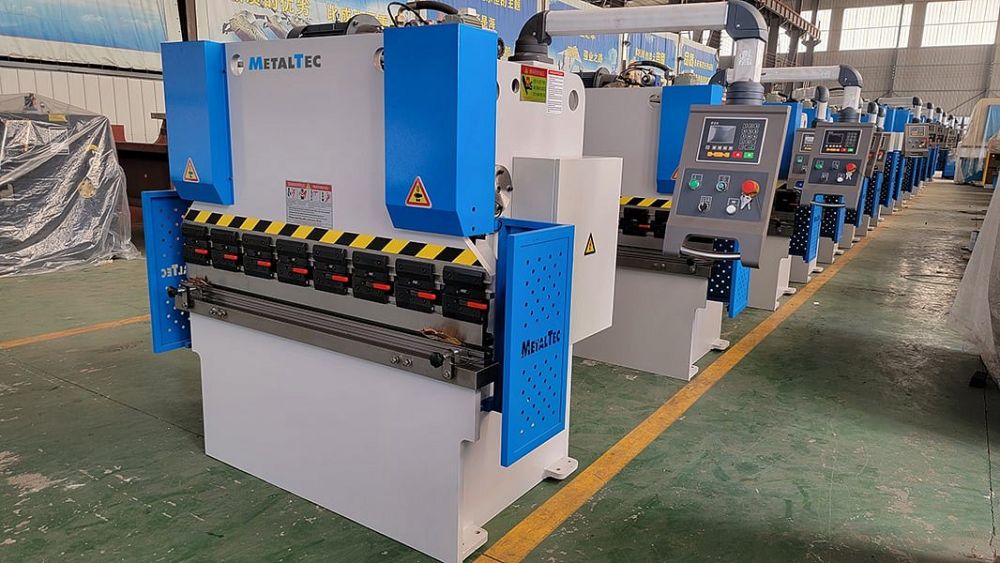

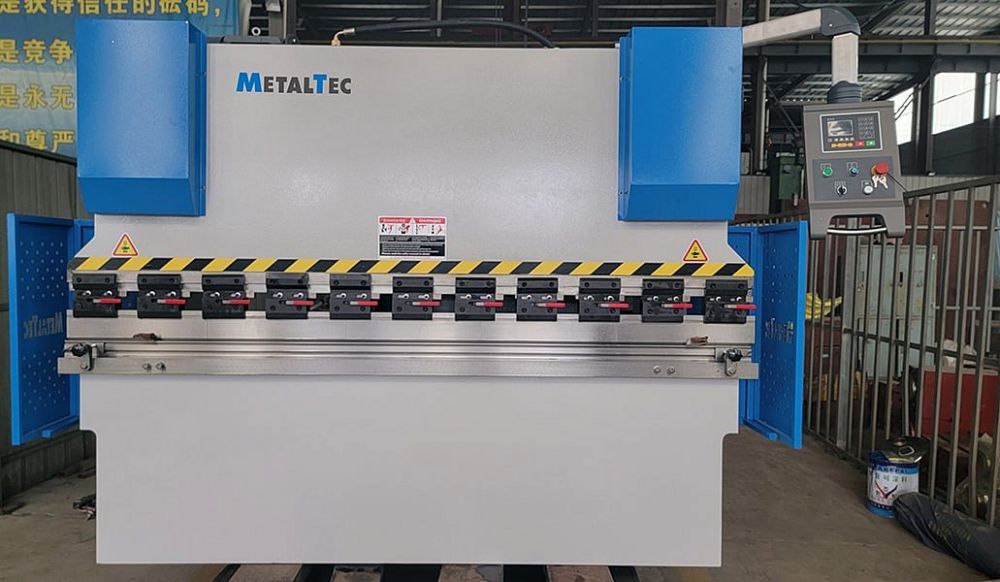

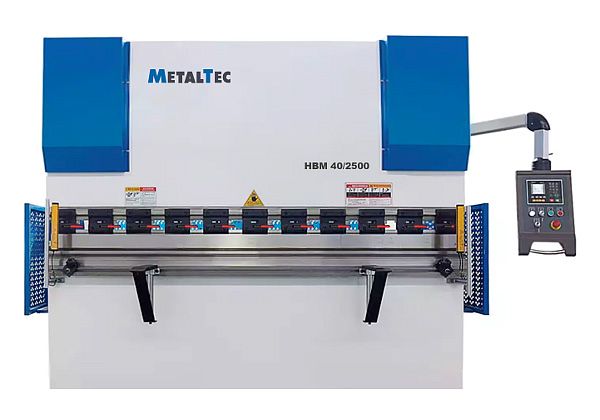

Листогибочный гидравлический пресс MetalTec HBM 40/2500 с контроллером E22 и инвертором заднего упора

Артикул: MT HBM 402500 Е22

Гидравлический пресс MetalTec HBM 40/2500 сгибает металл как по всей длине листа, так и отдельную его часть. Предназначен для предприятий машино- и судостроения, аэрокосмической сферы, автомобильной, мебельной и медицинской промышленности, а также других отраслей.

Описание

Гидравлический пресс MetalTec HBM 40/2500 сгибает металл как по всей длине листа, так и отдельную его часть.

Применение в промышленности

MetalTec HBM 40/2500 используется на предприятиях машино- и судостроения, в аэрокосмической сфере.

Среди других возможностей применения – изготовление мебели (в том числе лабораторной), медицинской техники, кузовов автомобилей и лифтовых кабин, вентиляционных систем и воздушных каналов, напольных покрытий, дверей, лестниц, электрических шкафов, коробов и кожухов, бытовой техники и электроники, декораций и многие другие.

Промышленное применение

Конструкция станка

Массивный стальной каркас

Массивный стальной каркас

Материал цельносварной конструкции – высококачественная сталь. Все элементы свариваются одновременно, затем подвергаются высокотемпературному обжигу – так снимается напряжение. Это придает раме повышенную прочность и устойчивость, а также увеличивает срок службы станка.

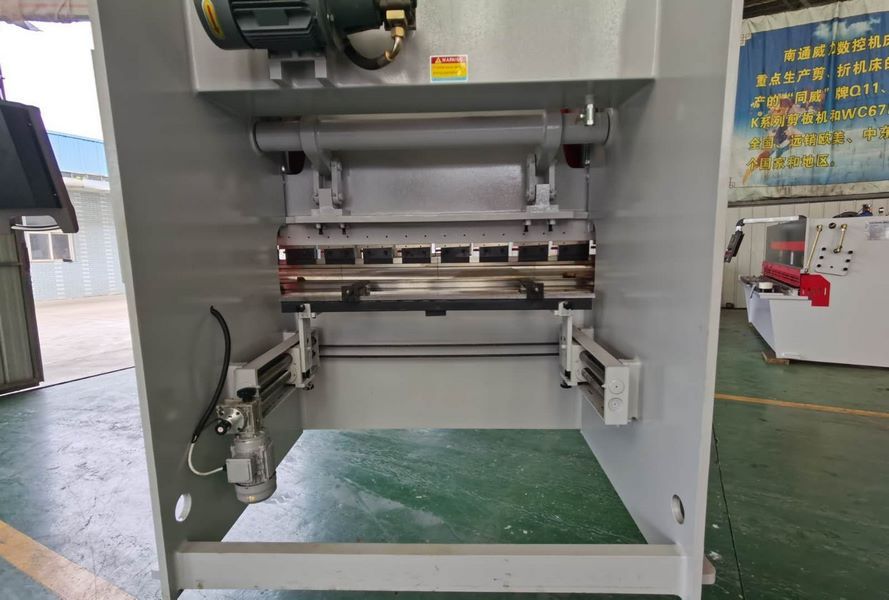

Гидравлические цилиндры

Гидравлические цилиндры

Создают давление для РАМ пресса – одного из главных узлов станка. Он двигается сверху вниз и сгибает подаваемый в зону обработки металл.

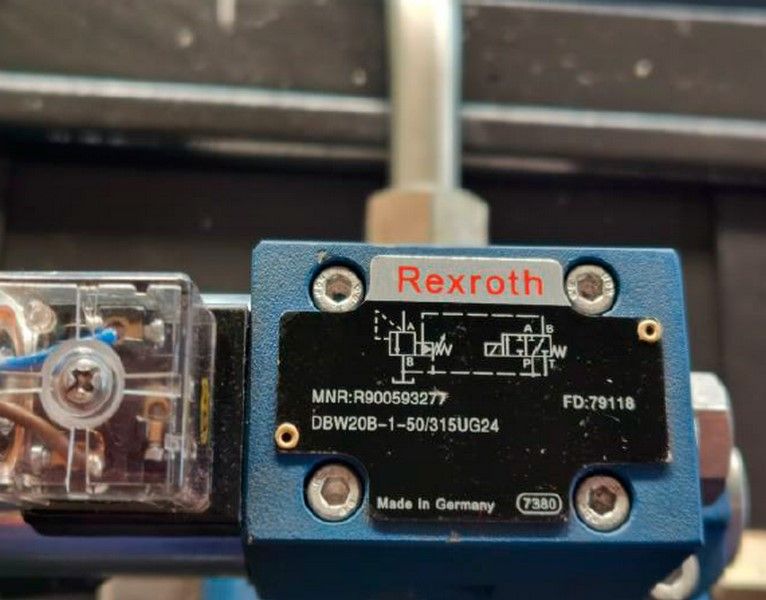

Клапаны и гидравлика немецкого производства

Клапаны и гидравлика немецкого производства

Клапаны и гидравлика немецкого производства

Компоненты разработаны и изготовлены компанией Bosch Rexroth – мировым лидером в данной области. Они создают давление и нагрузку таким образом, чтобы достичь максимального качества обработки металла.

Гидравлический насос производства США

Гидравлический насос производства США

Высокие характеристики и надежность помпы фирмы Sunny признаны производителями станков во всем мире.

Высокая герметичность системы

Высокая герметичность системы

Достигается за счет высококачественных, надежных и долговечных уплотнителей американской компании Parker.

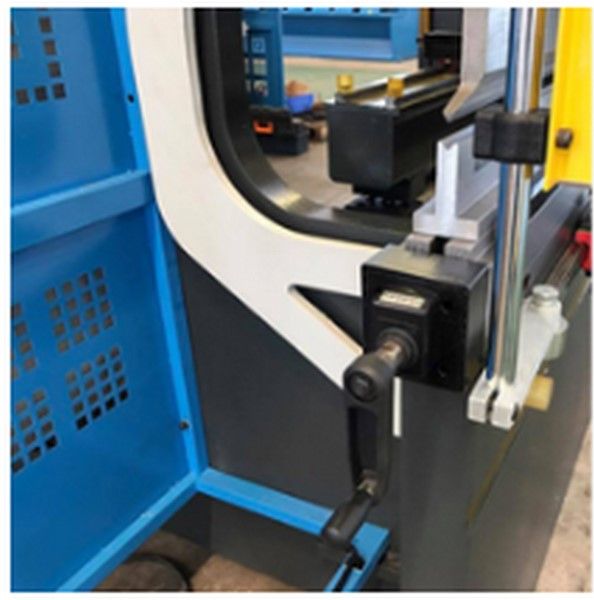

Настраиваемые стопоры

Настраиваемые стопоры

Спереди установлены два поддерживающих упора, которые регулируются по ширине и высоте рабочей поверхности, надежно фиксируют заготовку и облегчают работу на станке.

Ножной контроллер

Ножной контроллер

Представляет собой отдельный блок с двумя педалями. С их помощью оператор станка осуществляет подачу верхней плиты и уход в исходную позицию.

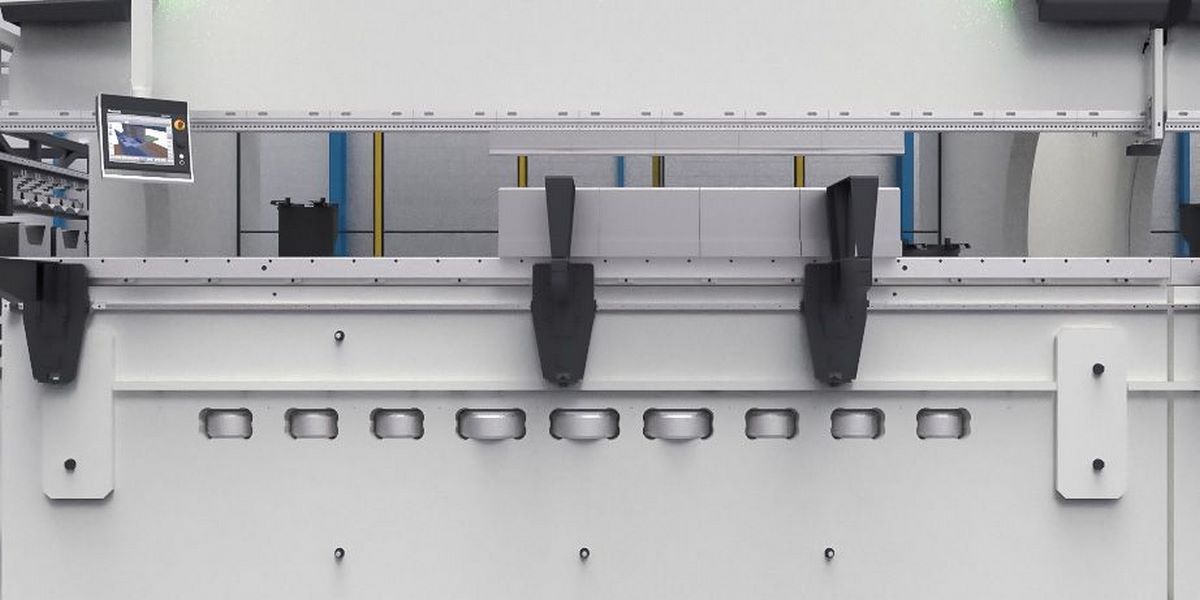

Двухосная регулировка упоров в задней части станка

Двухосная регулировка упоров в задней части станка

По оси X (вперед и назад относительно работника) балка заднего упора настраивается автоматически с помощью направляющих тайваньской фирмы Hiwin, имеющих высокую точность.

Положение балки по высоте (по оси R) оператор настраивает вручную.

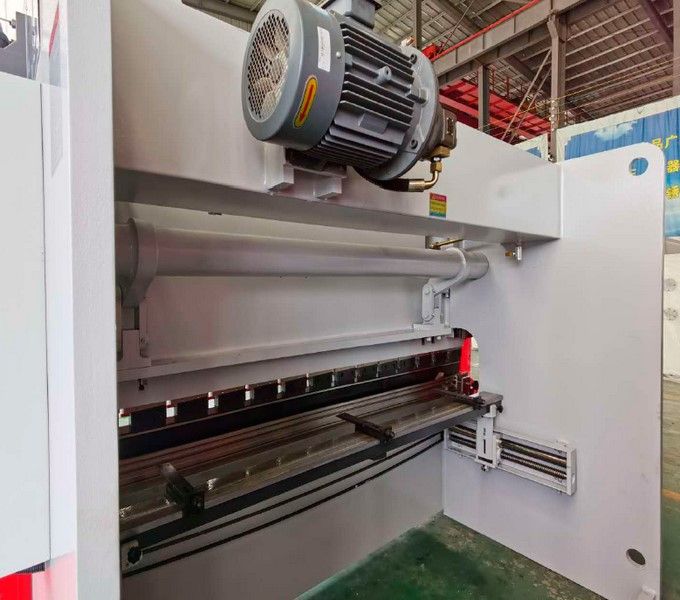

Эффективный и долговечный мотор

Эффективный и долговечный мотор

На станке установлен мощный электрический двигатель в чугунном корпусе. Низковольтный трехфазный мотор разработан фирмой Siemens по стандартам Международной электротехнической комиссии (IEC) и китайским национальным стандарты GB.

Защитный шкаф с электрическим оборудованием

Защитный шкаф с электрическим оборудованием

Разработан и произведен компанией Schneider (Франция). Обладает высокой надежностью, защищает электрооборудование от грязи, воды и других внешних факторов. В случае необходимости доступа к компонентам оператор может легко открыть шкаф.

Качественный преобразователь

Качественный преобразователь

На станке установлен инвертор тайваньской компании Delta – лидера в сфере производства компонентов электротехники, автоматических систем, сервоприводов и др. Он обеспечивает точность и плавность хода по осям.

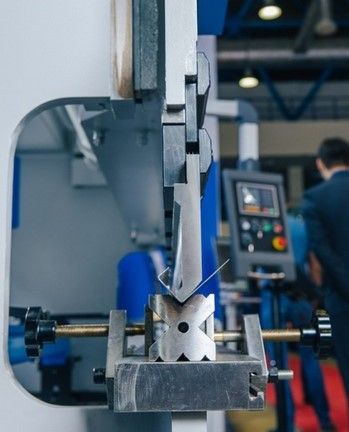

Универсальный инструмент для сгибания металла

Универсальный инструмент для сгибания металла

На станке установлены пуансон и V-образная матрица, которые сгибают металл различной толщины под прямым углом и более.

По заказу клиента возможны создание и установка специализированных комплектов другой формы.

Универсальный инструмент для сгибания металла

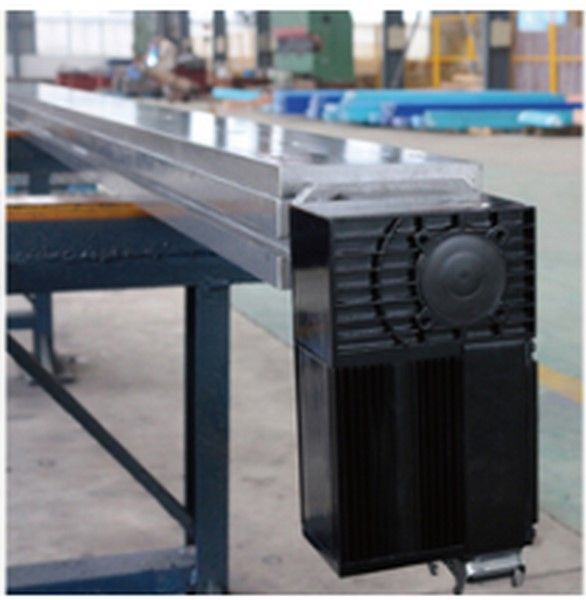

Система быстрой смены пуансона

Система быстрой смены пуансона

На станке установлена система Amada Promecam, которая позволяет быстро менять и фиксировать инструмент. Таким образом, можно выполнять сгибку маленьких и сложных заготовок, а также одновременно устанавливать различные пуансоны.

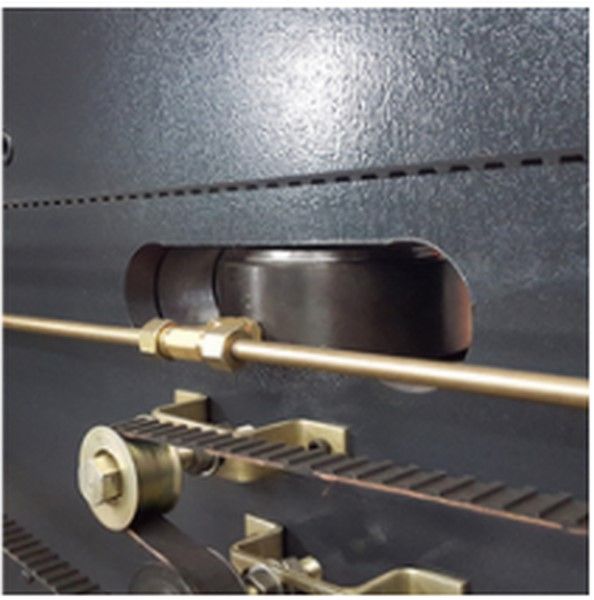

Жесткая синхронизация цилиндров

Жесткая синхронизация цилиндров

Станок оснащен торсионным валом, который выполняет принудительную жесткую синхронизацию.

Высокоточное позиционирование РАМ

Высокоточное позиционирование РАМ

Осуществляется с помощью высокоточных (до 0,01 мм) индукционных концевиков, установленных над верхней плитой и под ней.

Понятное управление

Понятное управление

Контроллер E22 – современный, многофункциональный и эргономичный. Оптимизирует, запоминает и выполняет операции гиба. Он значительно экономит время на производстве и выполняет большое количество задач при разных уровнях загруженности.

Контроллер с высокой точностью отображает позиции заднего упора, а также осей X и Y. Позволяет настроить ограничения хода траверсы и заднего упора, а также время выдержки. Имеются функции пошагового программирования, в том числе углов гиба, а также автоматической корректировки угла.

Память рассчитана на 30 программ, в каждой из которых – 15 операций гибов. Оператор может выбрать систему мер (метрическая или неметрическая), а также перевести систему в ручной режим работы.

Система безопасности

Система безопасности

Риск получения травм во время работы станка снижается благодаря ограждению, которое препятствует доступу неквалифицированного персонала и посторонних лиц в рабочую зону.

Дополнительные комплектующие

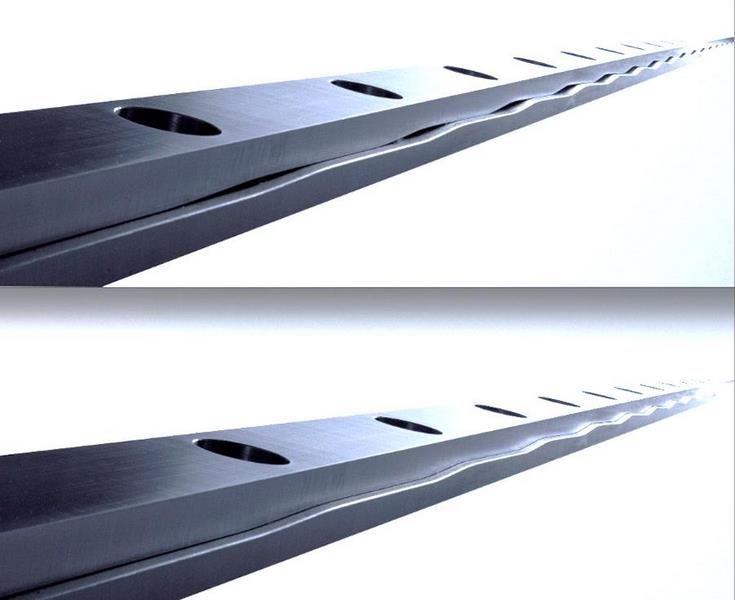

Система бомбирования (компенсации прогиба)

Система бомбирования (компенсации прогиба)

Система бомбирования (компенсации прогиба)

Система бомбирования (компенсации прогиба)

Когда пуансон давит на лист усилием гидроцилиндров, на заготовке образуется прогиб. Длинные детали сгибаются неравномерно из-за фиксации гибочных балок к станине по краям, которые подвергаются упругой деформации в центральной части. Угол гиба в середине заготовки становится меньше, в отличие от краев.

Система бомбирования представляет собой механизм, который полностью или частично компенсирует прогиб балки. Таким образом он выравнивает угол гиба на протяжении всей длины заготовки.



Типовое устройство системы клиньев для ручной и электромеханической компенсации прогиба



Типовое устройство системы клиньев для ручной и электромеханической компенсации прогиба



Типовое устройство гидравлической системы компенсации прогиба



Типовое устройство гидравлической системы компенсации прогиба



Технические характеристики

Модель HBM 40/2500
Усилие,кН 400
Усилие, тонн 40
Рабочая длина, мм 2500
Расстояние между колоннами, мм 1900
Глубина подачи (зев), мм 320
Ход пуансона, мм 120
Ход заднего упора, мм 600
Высота открытия, мм 350
Максимальное давление гидравлики, МПа 21

Скорость перемещения инструмента

Свободный ход, мм/с 80
Рабочая скорость, мм/с 9
Скорость возврата, мм/с 90
Мощность главного двигателя, кВт 4
Частота вращения главного двигателя, об/мин 1450
Мощность двигателя заднего упора, кВт 0,55
Частота вращения двигателя заднего упора, об/мин 1450
Производительность гидравлической маслостанции, л/мин 10,2
Максимальное давление гидравлической маслостанции, МПа 31,5

Габаритные размеры

Длина, мм 2700
Ширина, мм 1000
Высота, мм 2000
Вес, кг 2300

Комплектация

  • Массивная станина
  • Гидроцилиндры
  • Гидравлическая система и клапаны Bosch-Rexroth (Германия)
  • Гидравлическая помпа Sunny (США)
  • Уплотнительные кольца Parker (США)
  • Передние поддерживающие упоры
  • Педаль управления процессом гибки
  • Высокоточные жесткие задние упоры (ось Х)
  • Надежный и мощный двигатель
  • Электрошкаф с электрокомпонентами Schneider (Франция)
  • Инвертор Delta (Тайвань)
  • Гибочный инструмент
  • Быстросменный инструмент Amada Promecam
  • Синхронизация гидроциллиндров
  • Индукционные концевики определения положения верхней плиты (РАМ)
  • Система управления E22
  • Защитное ограждение рабочей зоны
  • Контроль повышения температуры в системе
  • Защита от избыточного давления
  • Защита главного двигателя от перегрузки
  • Экранная защита зоны гибки
  • Защита от утечки электричества
  • Реле безопасности

Дополнительно

  • Система компенсации прогиба
  • Типовое устройство системы клиньев (ручная и электромеханическая компенсация прогиба)
  • Типовое устройство гидравлической системы компенсации прогиба

Возможные формы сгиба

Меры предосторожности

Меры предосторожности Меры предосторожности

Расчет тоннажа для 1 метра заготовки из листового металла

Расчет тоннажа для 1 метра заготовки из листового металла

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм - внутренний радиус гиба;
TS (предел прочности) - предел прочности материала детали для гибки.


F = (1,42 x TS x S² x L) / 1000 x V
R = (5 x V) / 32

Транспортные данные

  • Количество мест – 1
  • Длина  – 2,7 м
  • Ширина – 1 м
  • Высота – 2 м
  • Вес – 2300 кг
  • Объем – 5,4 м³
  • Общий вес – 2300 кг
  • Общий объем – 5,4 м³

Возможно оформление доставки по разным регионам России и странам СНГ. Подробности уточняйте у менеджера.

Дополнительные преимущества

  • Trade-in

Позволит сэкономить затраты на обновлении вашего оборудования.

  • Обслуживание

В случае возникновения проблем специалисты компании Metaltec быстро приедут на объект клиента.

  • После 30% предоплаты начинается отгрузка
  • Гарантия 2 года
  • Пусконаладочные работы и обучение
  • Лизинг

Менеджеры помогут определить процентную ставку по договору, а также ответят на все вопросы по лизингу.

Характеристики

Основные характеристики

  • Расстояние между направляющими, мм
    1900
  • Максимальное усилие гибки, тн
    40
  • Длина гибки, мм
    250
  • Глубина зева, мм
    320
  • Мощность главного привода, кВт
    4
