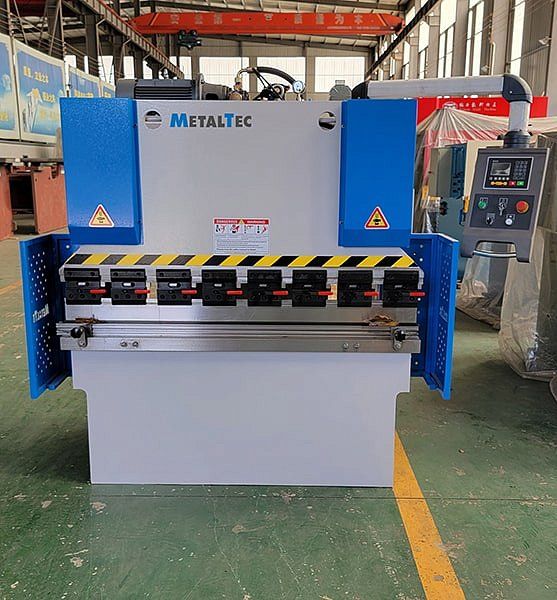

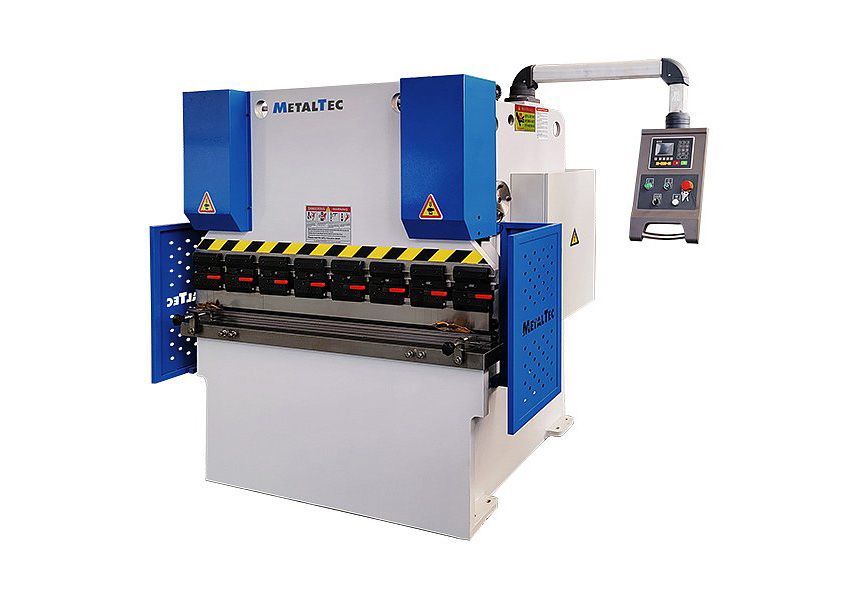

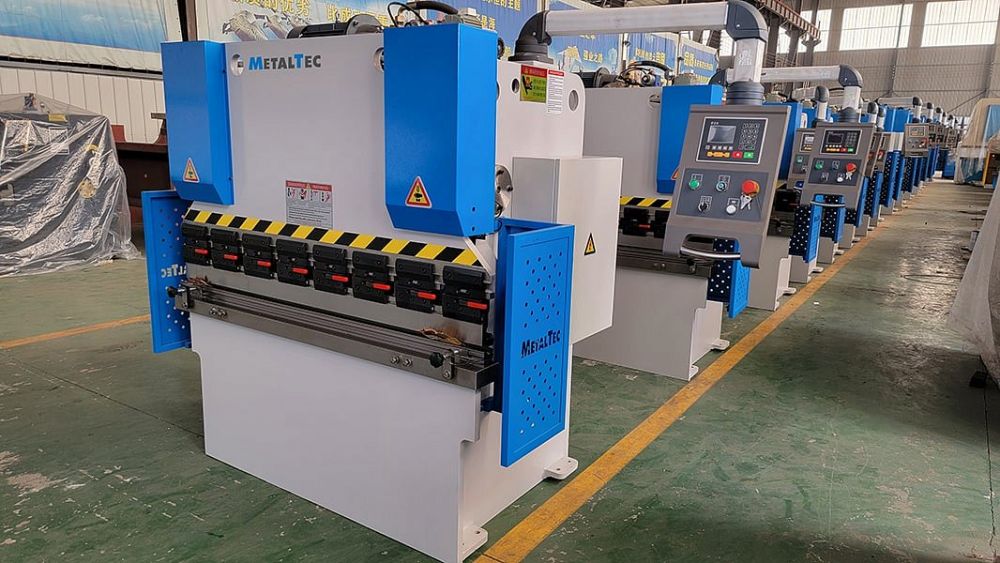

Листогибочный гидравлический пресс MetalTec HBM 30/1600 с контроллером E22

Артикул: MT HBM 301600 E22

Гидравлический пресс MetalTec HBM 30/1600 сгибает металл как по всей длине листа, так и отдельную его часть. Предназначен для предприятий машино- и судостроения, аэрокосмической сферы, автомобильной, мебельной и медицинской промышленности, а также других отраслей.

Описание

Гидравлический пресс MetalTec HBM 30/1600 сгибает металл как по всей длине листа, так и отдельную его часть.

Применение в промышленности

MetalTec HBM 30/1600 используется на предприятиях машино- и судостроения, в аэрокосмической сфере.

Среди других возможностей применения – изготовление мебели (в том числе лабораторной), медицинской техники, кузовов автомобилей и лифтовых кабин, вентиляционных систем и воздушных каналов, напольных покрытий, дверей, лестниц, электрических шкафов, коробов и кожухов, бытовой техники и электроники, декораций и многие другие.

Промышленное применение

Конструкция станка

Массивный стальной каркас

Массивный стальной каркас

Материал цельносварной конструкции – высококачественная сталь. Все элементы свариваются одновременно, затем подвергаются высокотемпературному обжигу – так снимается напряжение. Это придает раме повышенную прочность и устойчивость, а также увеличивает срок службы станка.



Гидравлические цилиндры

Гидравлические цилиндры

Создают давление для РАМ пресса – одного из главных узлов станка. Он двигается сверху вниз и сгибает подаваемый в зону обработки металл.

Клапаны и гидравлика немецкого производства

Клапаны и гидравлика немецкого производства

Клапаны и гидравлика немецкого производства

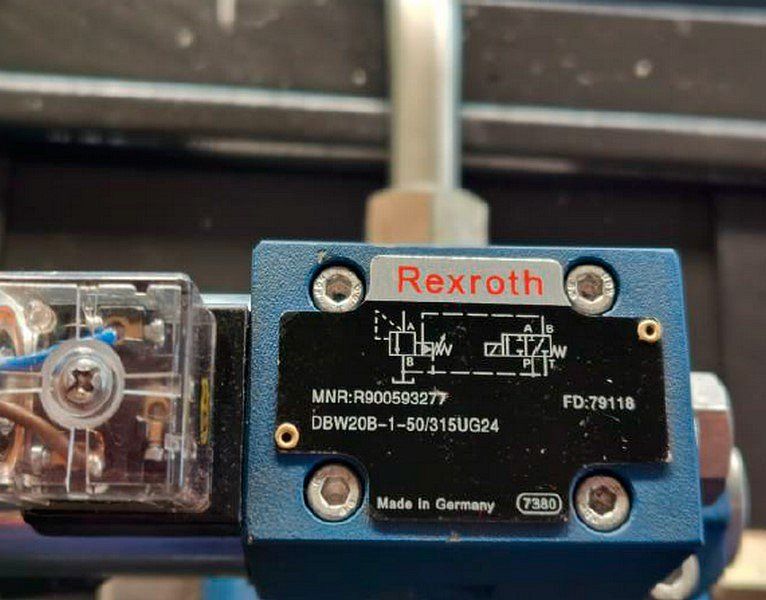

Компоненты разработаны и изготовлены компанией Bosch Rexroth – мировым лидером в данной области. Они создают давление и нагрузку таким образом, чтобы достичь максимального качества обработки металла.

Гидравлический насос производства США

Гидравлический насос производства США

Высокие характеристики и надежность помпы фирмы Sunny признаны производителями станков во всем мире.

Высокая герметичность системы

Высокая герметичность системы

Достигается за счет высококачественных, надежных и долговечных уплотнителей американской компании Parker.

Настраиваемые стопоры

Настраиваемые стопоры

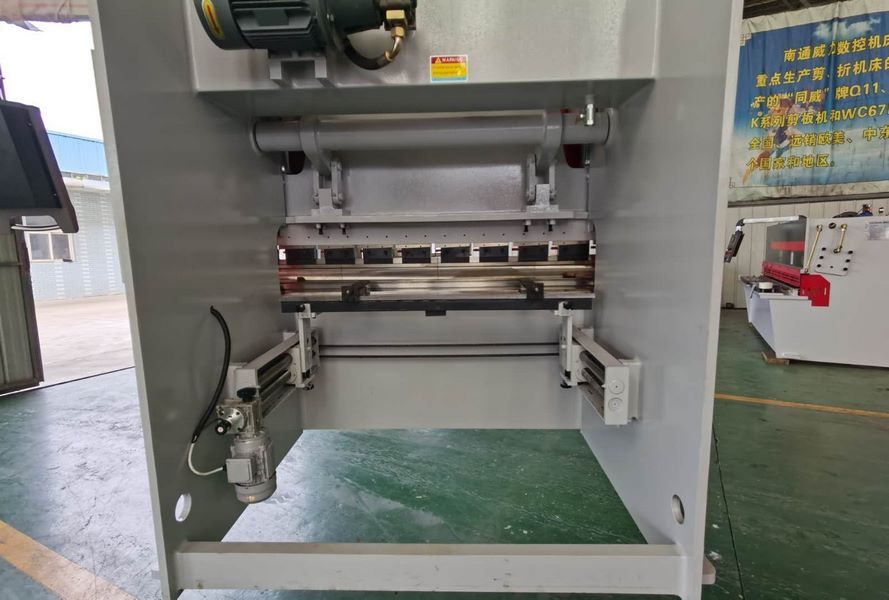

Спереди установлены два поддерживающих упора, которые регулируются по ширине и высоте рабочей поверхности, надежно фиксируют заготовку и облегчают работу на станке.

Ножной контроллер

Ножной контроллер

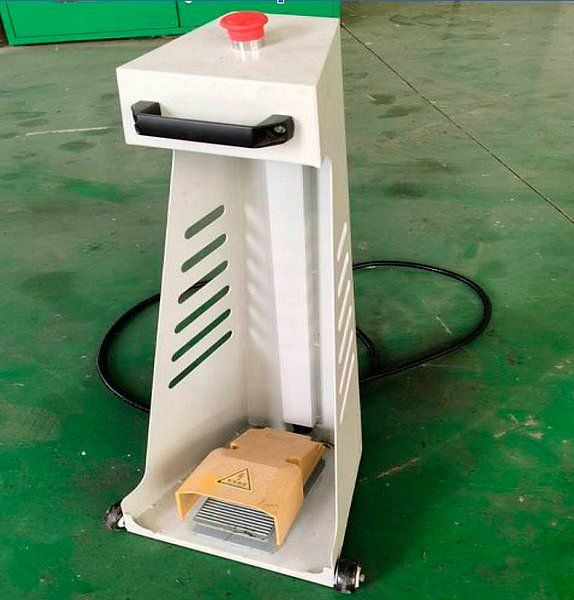

Представляет собой отдельный блок с двумя педалями. С их помощью оператор станка осуществляет подачу верхней плиты и уход в исходную позицию.

Двухосная регулировка упоров в задней части станка

Двухосная регулировка упоров в задней части станка

По оси X (вперед и назад относительно работника) балка заднего упора настраивается автоматически с помощью направляющих тайваньской фирмы Hiwin, имеющих высокую точность.

Положение балки по высоте (по оси R) оператор настраивает вручную.

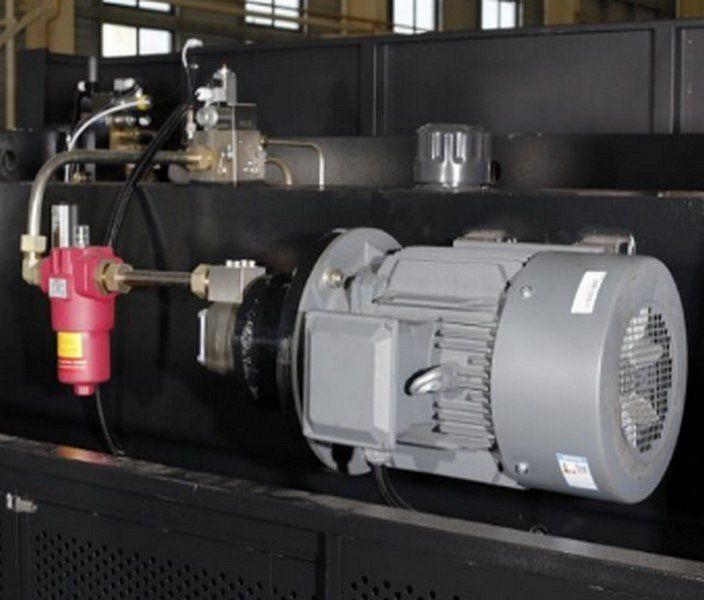

Эффективный и долговечный мотор

Эффективный и долговечный мотор

На станке установлен мощный электрический двигатель в чугунном корпусе. Низковольтный трехфазный мотор разработан фирмой Siemens по стандартам Международной электротехнической комиссии (IEC) и китайским национальным стандарты GB.

Защитный шкаф с электрическим оборудованием

Защитный шкаф с электрическим оборудованием

Разработан и произведен компанией Schneider (Франция). Обладает высокой надежностью, защищает электрооборудование от грязи, воды и других внешних факторов. В случае необходимости доступа к компонентам оператор может легко открыть шкаф.

Универсальный инструмент для сгибания металла

Универсальный инструмент для сгибания металла

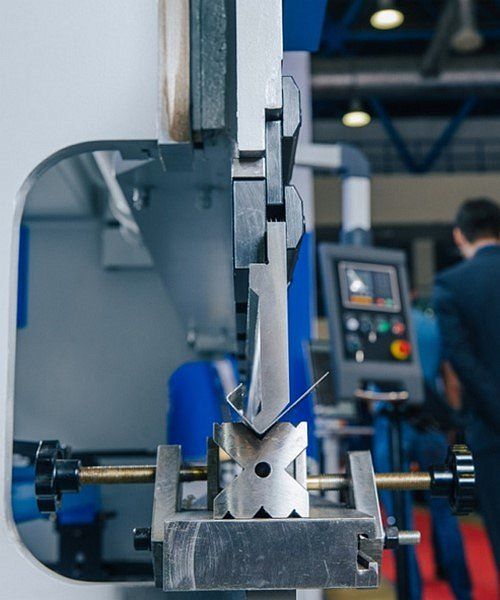

На станке установлены пуансон и V-образная матрица, которые сгибают металл различной толщины под прямым углом и более.

По заказу клиента возможны создание и установка специализированных комплектов другой формы.

Универсальный инструмент для сгибания металла

Система быстрой смены пуансона

Система быстрой смены пуансона

На станке установлена система Amada Promecam, которая позволяет быстро менять и фиксировать инструмент. Таким образом, можно выполнять сгибку маленьких и сложных заготовок, а также одновременно устанавливать различные пуансоны.

Жесткая синхронизация цилиндров

Жесткая синхронизация цилиндров

Станок оснащен торсионным валом, который выполняет принудительную жесткую синхронизацию.

Высокоточное позиционирование РАМ

Высокоточное позиционирование РАМ

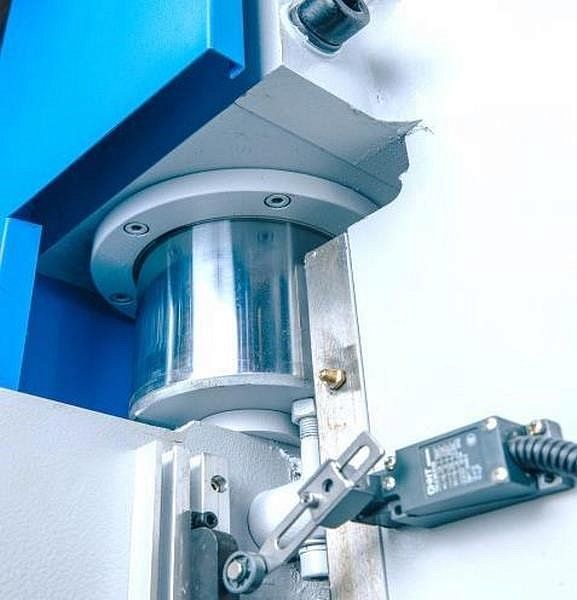

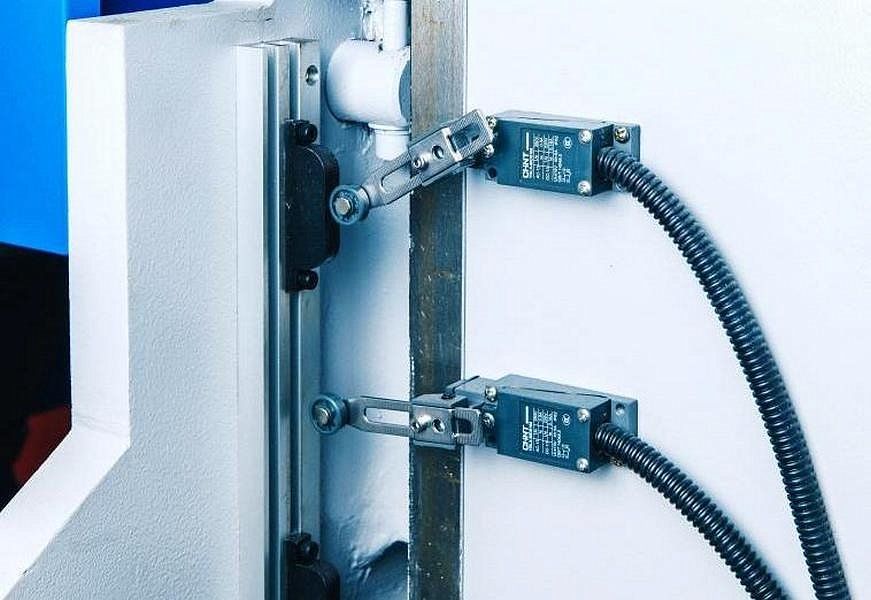

Осуществляется с помощью высокоточных (до 0,01 мм) индукционных концевиков, установленных над верхней плитой и под ней.

Понятное управление

Понятное управление

Контроллер E22 – современный, многофункциональный и эргономичный. Оптимизирует, запоминает и выполняет операции гиба. Он значительно экономит время на производстве и выполняет большое количество задач при разных уровнях загруженности.

Контроллер с высокой точностью отображает позиции заднего упора, а также осей X и Y. Позволяет настроить ограничения хода траверсы и заднего упора, а также время выдержки. Имеются функции пошагового программирования, в том числе углов гиба, а также автоматической корректировки угла.

Память рассчитана на 30 программ, в каждой из которых – 15 операций гибов. Оператор может выбрать систему мер (метрическая или неметрическая), а также перевести систему в ручной режим работы.

Система безопасности

Система безопасности

Риск получения травм во время работы станка снижается благодаря ограждению, которое препятствует доступу неквалифицированного персонала и посторонних лиц в рабочую зону.

Технические характеристики

Модель HBM 30/1600
Усилие,кН 300
Усилие, тонн 30
Рабочая длина, мм 1600
Расстояние между колоннами, мм 1200
Глубина подачи (зев), мм 180
Ход пуансона, мм 80
Ход заднего упора, мм 500
Высота открытия, мм 290

Скорость перемещения инструмента

Свободный ход, мм/с 80
Рабочая скорость, мм/с 8
Скорость возврата, мм/с 75
Мощность главного двигателя, кВт 4

Габаритные размеры

Длина, мм 1800
Ширина, мм 900
Высота, мм 1900
Вес, кг 1600

Комплектация

  • Массивная станина
  • Гидроцилиндры
  • Гидравлическая система и клапаны Bosch-Rexroth (Германия)
  • Гидравлическая помпа Sunny (США)
  • Уплотнительные кольца Parker (США)
  • Передние поддерживающие упоры
  • Педаль управления процессом гибки
  • Высокоточные жесткие задние упоры (ось Х)
  • Надежный и мощный двигатель
  • Электрошкаф с электрокомпонентами Schneider (Франция)
  • Гибочный инструмент
  • Быстросменный инструмент Amada Promecam
  • Синхронизация гидроцилиндров
  • Индукционные концевики определения положения верхней плиты (РАМ)
  • Система управления E22
  • Защитное ограждение рабочей зоны
  • Контроль повышения температуры в системе
  • Защита от избыточного давления
  • Защита главного двигателя от перегрузки
  • Экранная защита зоны гибки
  • Защита от утечки электричества
  • Реле безопасности

Возможные формы сгиба

Меры предосторожности

Меры предосторожности Меры предосторожности

Расчет тоннажа для 1 метра заготовки из листового металла

Расчет тоннажа для 1 метра заготовки из листового металла

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм - внутренний радиус гиба;
TS (предел прочности) - предел прочности материала детали для гибки.


F = (1,42 x TS x S² x L) / 1000 x V
R = (5 x V) / 32

Транспортные данные

  • Количество мест – 1
  • Длина  – 1,8 м
  • Ширина – 0,9 м
  • Высота – 1,9 м
  • Вес – 1600 кг
  • Объем – 3,1 м³
  • Общий вес – 1600 кг
  • Общий объем – 3,1 м³

Возможно оформление доставки по разным регионам России и странам СНГ. Подробности уточняйте у менеджера.
