![Массивный стальной каркас](/uploads/content/202301/img-7018thumb.jpg) |
Массивный стальной каркас
Материал цельносварной конструкции – высококачественная сталь. Все элементы свариваются одновременно, затем подвергаются высокотемпературному обжигу – так снимается напряжение. Это придает раме повышенную прочность и устойчивость, а также увеличивает срок службы станка.
|
![Гидравлические цилиндры](/uploads/content/202301/img-7060thumb.jpg) |
Гидравлические цилиндры
Создают давление для РАМ пресса – одного из главных узлов станка. Он двигается сверху вниз и сгибает подаваемый в зону обработки металл.
|
![Клапаны и гидравлика немецкого производства](/uploads/content/202301/img-7105thumb.jpg)
![Клапаны и гидравлика немецкого производства](/uploads/content/202301/img-7136thumb.jpg)
|
Клапаны и гидравлика немецкого производства
Компоненты разработаны и изготовлены компанией Bosch Rexroth – мировым лидером в данной области. Они создают давление и нагрузку таким образом, чтобы достичь максимального качества обработки металла.
|
![Гидравлический насос производства США](/uploads/content/202301/img-7189thumb.jpg)
|
Гидравлический насос производства США
Высокие характеристики и надежность помпы фирмы Sunny признаны производителями станков во всем мире.
|
![Высокая герметичность системы](/uploads/content/202301/img-7229thumb.jpg)
|
Высокая герметичность системы
Достигается за счет высококачественных, надежных и долговечных уплотнителей американской компании Parker.
|
![Настраиваемые стопоры](/uploads/content/202301/img-7276thumb.jpg)
|
Настраиваемые стопоры
Спереди установлены два поддерживающих упора, которые регулируются по ширине и высоте рабочей поверхности, надежно фиксируют заготовку и облегчают работу на станке.
|
![Ножной контроллер](/uploads/content/202301/img-7312thumb.jpg)
|
Ножной контроллер
Представляет собой отдельный блок с двумя педалями. С их помощью оператор станка осуществляет подачу верхней плиты и уход в исходную позицию.
|
![Двухосная регулировка упоров в задней части станка](/uploads/content/202301/img-1130thumb.jpg)
|
Двухосная регулировка упоров в задней части станка
По оси X (вперед и назад относительно работника) балка заднего упора настраивается автоматически с помощью блока с ШВП-приводом тайваньской фирмы Hiwin, имеющим высокую точность.
В отличие от аналогов, станок имеет 3 упора вместо двух.
Положение балки по высоте (по оси R) оператор настраивает вручную.
|
![Эффективный и долговечный мотор](/uploads/content/202301/img-7404thumb.jpg)
|

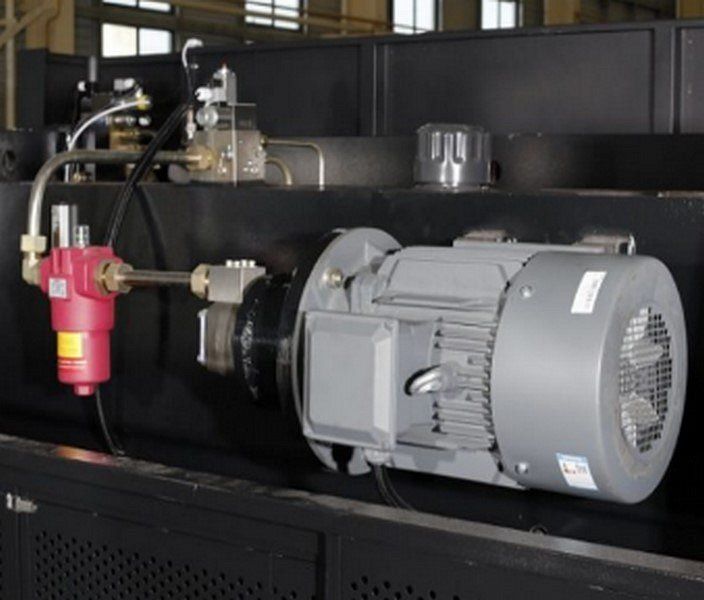

Эффективный и долговечный мотор
На станке установлен мощный электрический двигатель в чугунном корпусе. Низковольтный трехфазный мотор разработан фирмой Siemens по стандартам Международной электротехнической комиссии (IEC) и китайским национальным стандарты GB.
|
![Защитный шкаф с электрическим оборудованием](/uploads/content/202301/img-7438thumb.jpg)
|

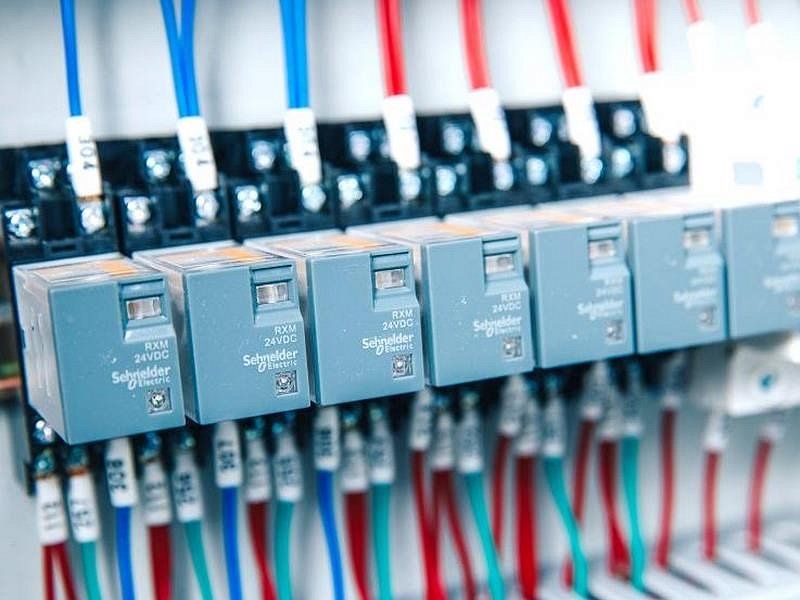

Защитный шкаф с электрическим оборудованием
Разработан и произведен компанией Schneider (Франция). Обладает высокой надежностью, защищает электрооборудование от грязи, воды и других внешних факторов. В случае необходимости доступа к компонентам оператор может легко открыть шкаф.
|
![Качественный преобразователь](/uploads/content/202301/img-3729thumb.jpg)
|
Качественный преобразователь
На станке установлен инвертор тайваньской компании Delta – лидера в сфере производства компонентов электротехники, автоматических систем, сервоприводов и др. Он обеспечивает точность и плавность хода по осям.
|
![Универсальный инструмент для сгибания металла](/uploads/content/202301/img-7483thumb.jpg)
|
Универсальный инструмент для сгибания металла
На станке установлены пуансон и V-образная матрица, которые сгибают металл различной толщины под прямым углом и более.
По заказу клиента возможны создание и установка специализированных комплектов другой формы.
![Универсальный инструмент для сгибания металла](/uploads/content/202301/img-7524thumb.jpg)
|
![Система быстрой смены пуансона](/uploads/content/202301/img-7567thumb.jpg)
|
Система быстрой смены пуансона
На станке установлена система Amada Promecam, которая позволяет быстро менять и фиксировать инструмент. Таким образом, можно выполнять сгибку маленьких и сложных заготовок, а также одновременно устанавливать различные пуансоны.
|
![Жесткая синхронизация цилиндров](/uploads/content/202301/img-7597thumb.jpg)
|
Жесткая синхронизация цилиндров
Станок оснащен торсионным валом, который выполняет принудительную жесткую синхронизацию.
|
![Концевики для позиционирования плиты](/uploads/content/202301/img-7114thumb.jpg)
|

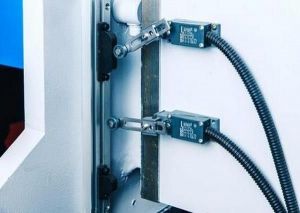

Концевики для позиционирования плиты
Механические концевики установлены над плитой и под ней.
|
![Понятное управление](/uploads/content/202301/img-7732thumb.jpg)
|
Понятное управление
Контроллер E22 – современный, многофункциональный и эргономичный. Оптимизирует, запоминает и выполняет операции гиба. Он значительно экономит время на производстве и выполняет большое количество задач при разных уровнях загруженности.
Контроллер с высокой точностью отображает позиции заднего упора, а также осей X и Y. Позволяет настроить ограничения хода траверсы и заднего упора, а также время выдержки. Имеются функции пошагового программирования, в том числе углов гиба, а также автоматической корректировки угла.
Память рассчитана на 30 программ, в каждой из которых – 15 операций гибов. Оператор может выбрать систему мер (метрическая или неметрическая), а также перевести систему в ручной режим работы.
|
![Система безопасности](/uploads/content/202301/img-7771thumb.jpg)
|
Система безопасности
Риск получения травм во время работы станка снижается благодаря ограждению, которое препятствует доступу неквалифицированного персонала и посторонних лиц в рабочую зону.
|
