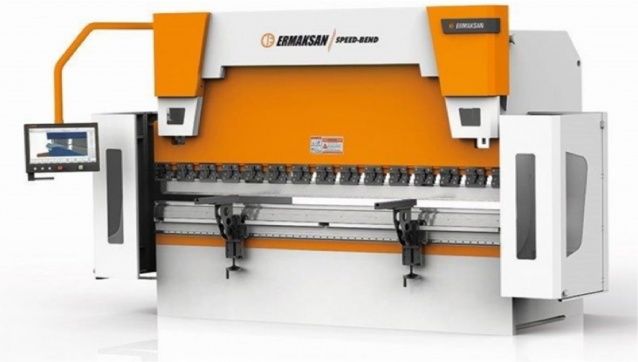

Листогибочный гидравлический пресс Ermaksan Speed Bend 6 осей

Артикул: Ermaksan Speed Bend

Модельный ряд высокопроизводительных и скоростных прессов Ermaksan Speed Bend предзначен для предприятий, которые дорожат качеством своей продукции. Станки отличает сверхпрецизионная точность комплектующих и внеконкурентная надежность.

Описание

Достоинства Ermaksan Speed Bend

Ermaksan Speed Bend

  • Новейшие гидравлическая и электронная системы
  • Гидроклапаны управляемые электроникой
  • Моторизированное бомбирование
  • 4-осевой задний упор
  • Высокое качество комплектующих









Стандартная комплектация

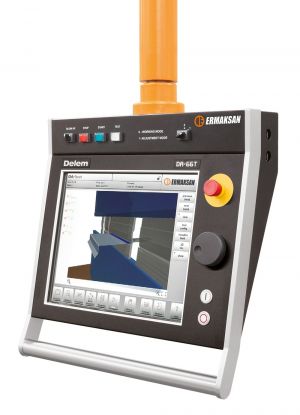

Контроллер Delem DA-66T 2D

Контроллер Delem DA-66T 2D

Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса.

Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.



Основные функции контроллера:

  • Встроенная ОС Windows® в режиме реального времени
  • Многозадачная среда
  • Мгновенное закрытие
  • Поддержка Delem Modusys


Электрические / интерфейсные свойства:

  • Электропитание: 24 В
  • Шина Modusys HSB
  • Порт RS232 (2x)
  • Сетевой интерфейс (100Mb / 10Mb)
  • USB-порт – 2 шт
  • Интерфейс SafetyPLC
  • Интерфейс передачи данных
  • Интерфейс управления углом


Функции контроля:

  • Серво / 2-ступенчатое управление мощностью переменного тока
  • Unipolair / управление преобразователем частоты
  • Управление клапаном прямого давления
  • Прямой пропорциональный клапан Y1, Y2
  • Прямое управление бомбированием
  • Тандемная операция


Программирование:

  • Алфавитно-цифровое обозначение деталей
  • Программирование и визуализация в реальном масштабе и времени
  • Автоматический расчет последовательности гибки
  • Легкая графическая смена последовательности и перемещений
  • Программирование программ Hemmed
  • Таблица страниц на странице
  • Выбор детали и инструментов
  • Программируемые свойства материала
  • Программируемая скорость осей
  • Фильтр поиска деталей и инструментов
  • Миллиметры / Дюймы, выбор kN / Ton
  • Счетчик акций

Что можно просчитать автоматически:

  • Недоступные зоны для инструментов
  • Усилие гибки
  • Допуск на гиб
  • Компенсацию прогиба
  • Развертку
  • Сила крепления
  • Программирование радиуса
  • Таблица допусков на угловые размеры.





Стандартная комплектация - оборудование

  • Жесткий корпус из стали ST44 A1 высокого качества
  • 6-Осей; 4 оси заднего упора (X, R, Z1, Z2) управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП
  • Гидравлическая система HOERBIGER или Bosch-Rexroth
  • Моторизированная система компенсации прогиба
  • Закаленный, шлифованный пуансон производства компании Rolleri (Италия);
  • Закаленная, шлифованная 4-х ручьевая матрица
  • Быстрозажимные элементы системы крепления PROMECAM - AMADA
  • Предлагаются следующие контроллеры на выбор:
    - ER-90 Plus 3D с цветным графическим контроллером, сенсорным экраном + автономное ПО
    - CybelecModEva 15T 3D с цветной графикой + автономное ПО
    - Delem DA-66T 2D с цветной графикой
  • Электрическая панель с системой охлаждения, укомплектованная компонентами - SIEMENS
  • Панель управления сконструирована с учетом эргономики, находится на подвижной консоли
  • Задняя система защиты на фотоэлементах
  • Лазерная система защиты рук оператора
  • Точность синхронизации осей Y1 + Y2 - мм 0,01, обеспечивается линейными датчиками Heidenhain (Германия)
  • Передвижная ножная педаль
  • Передние кронштейны
  • Глубина зева 410мм

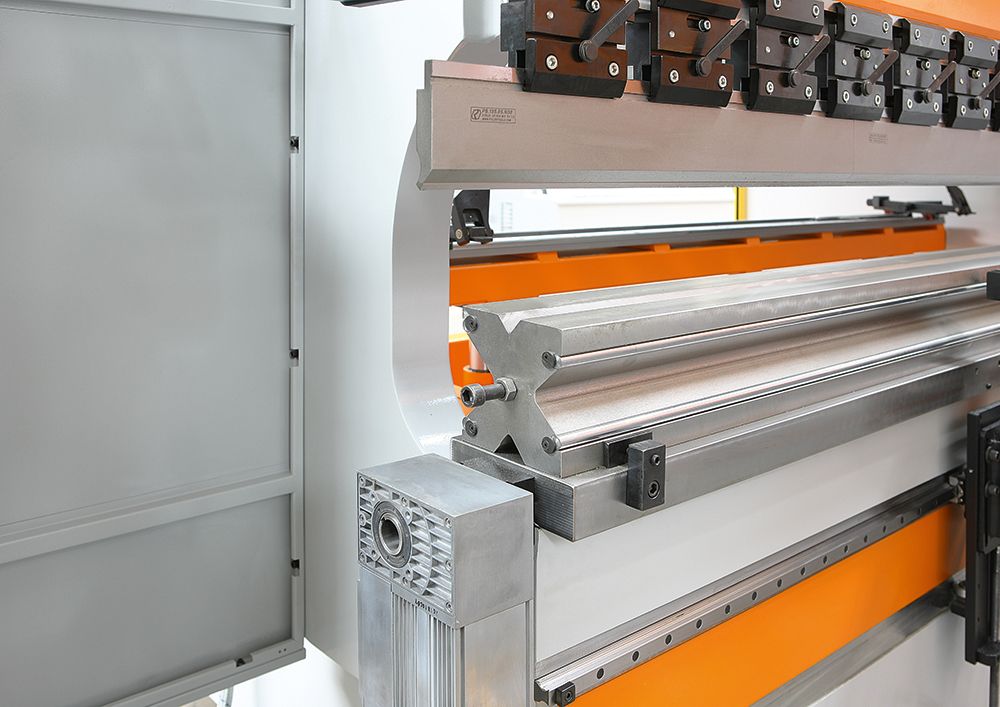

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная



Система крепления пуансонов - PROMECAM - AMADA – быстросъемная

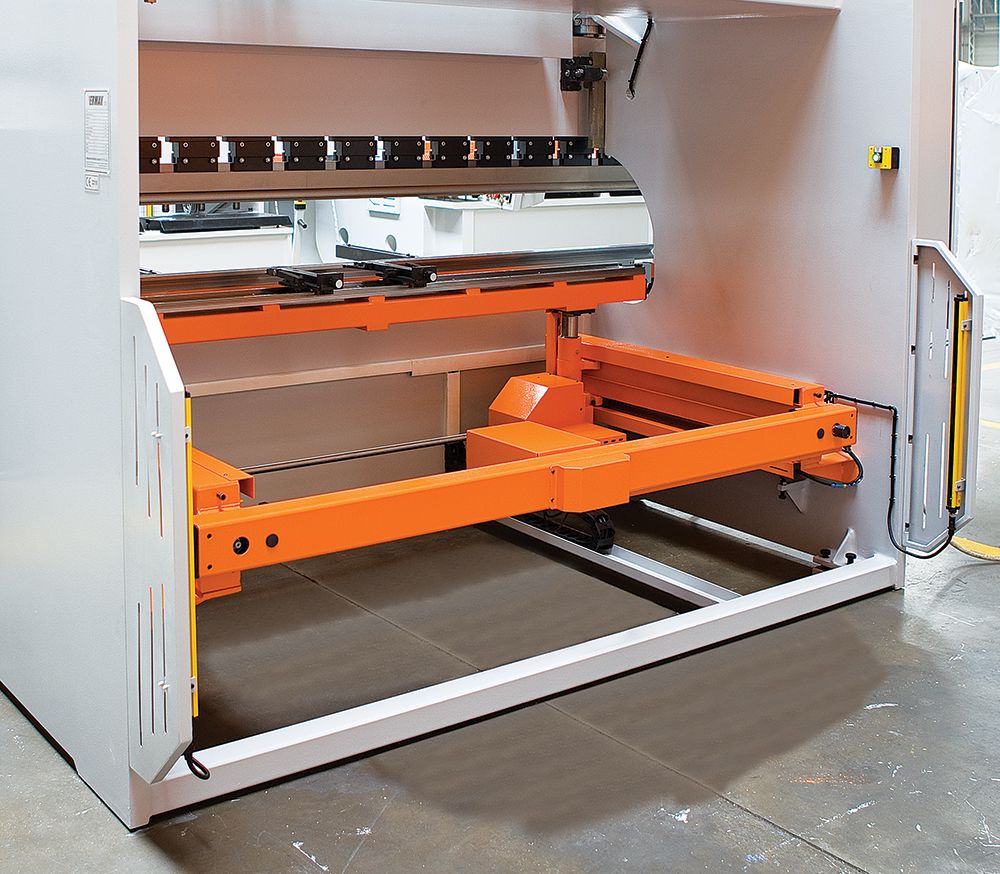

4-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – независимые оси)
2-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – регулируются в ручную)

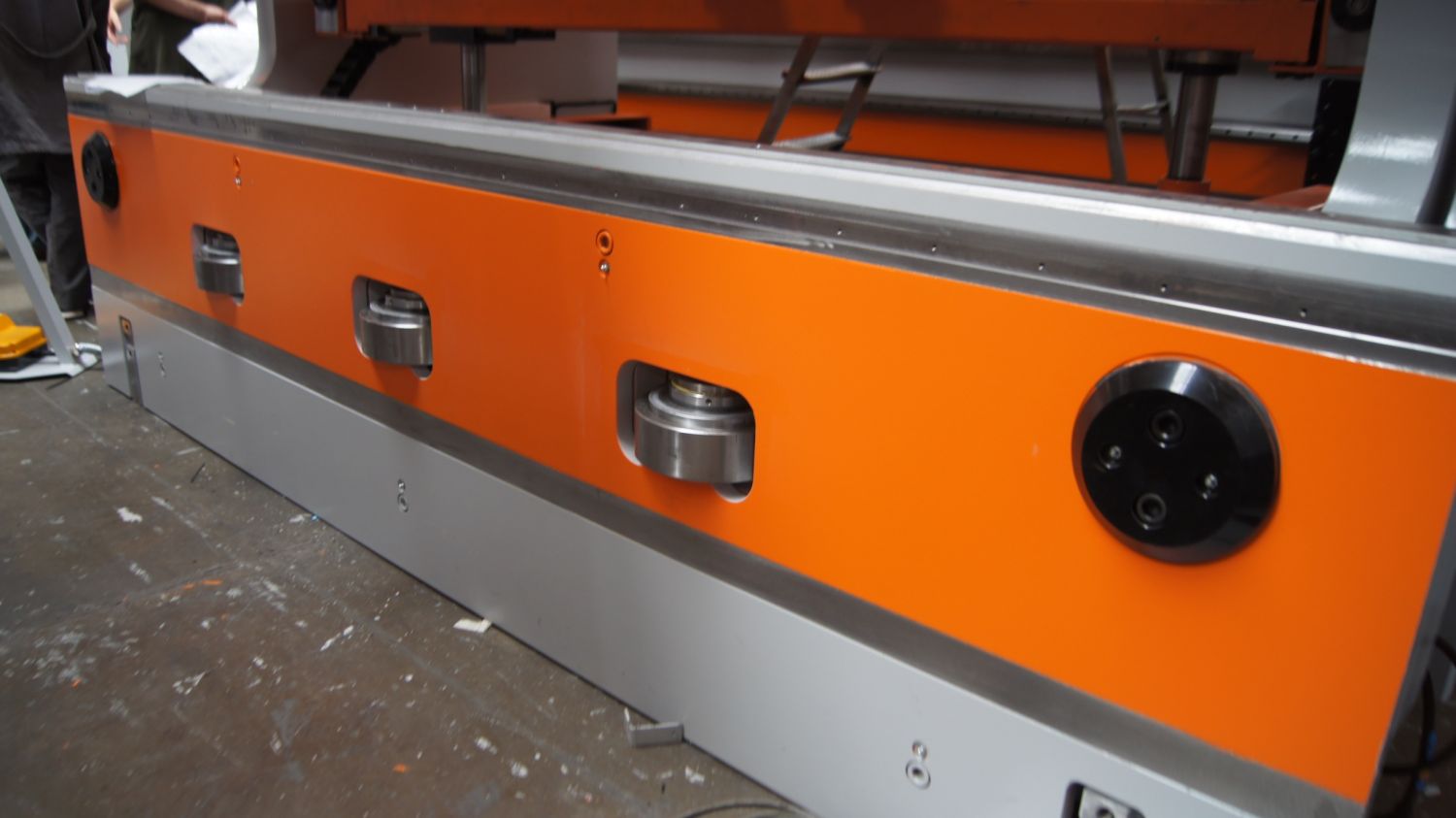

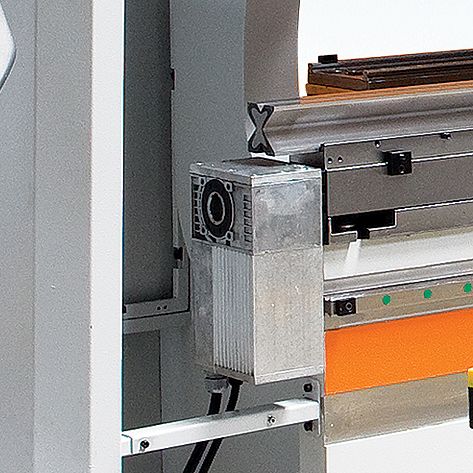

Моторизированная клиновая система компенсации бомбирования



Моторизированная клиновая система компенсации бомбирования

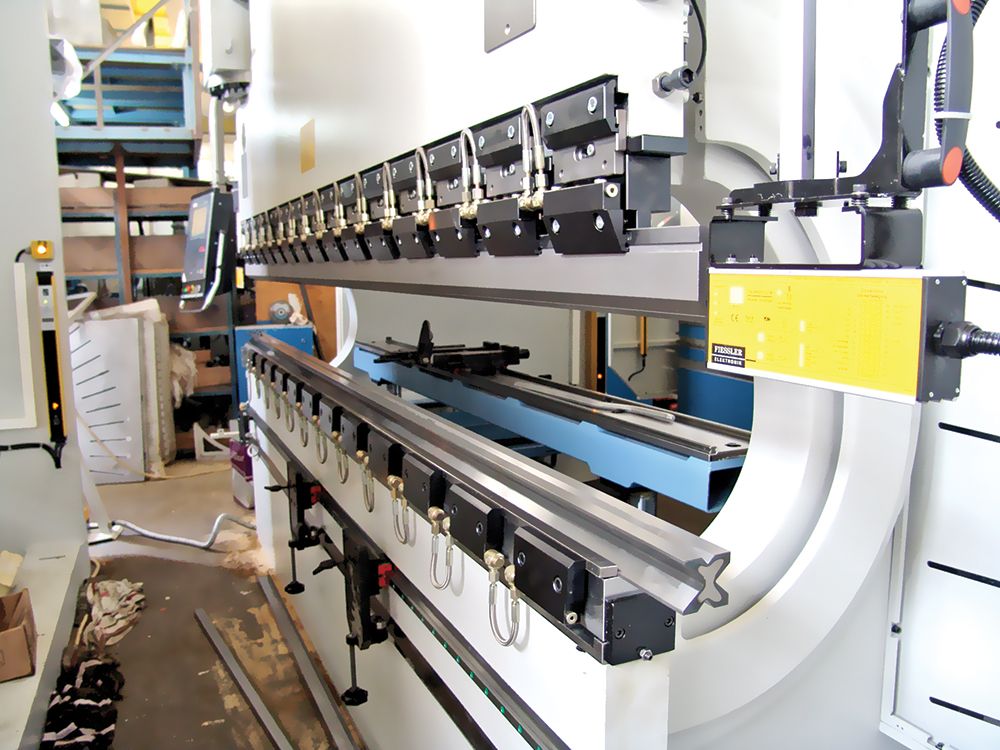

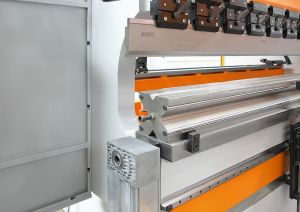

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия)





Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса

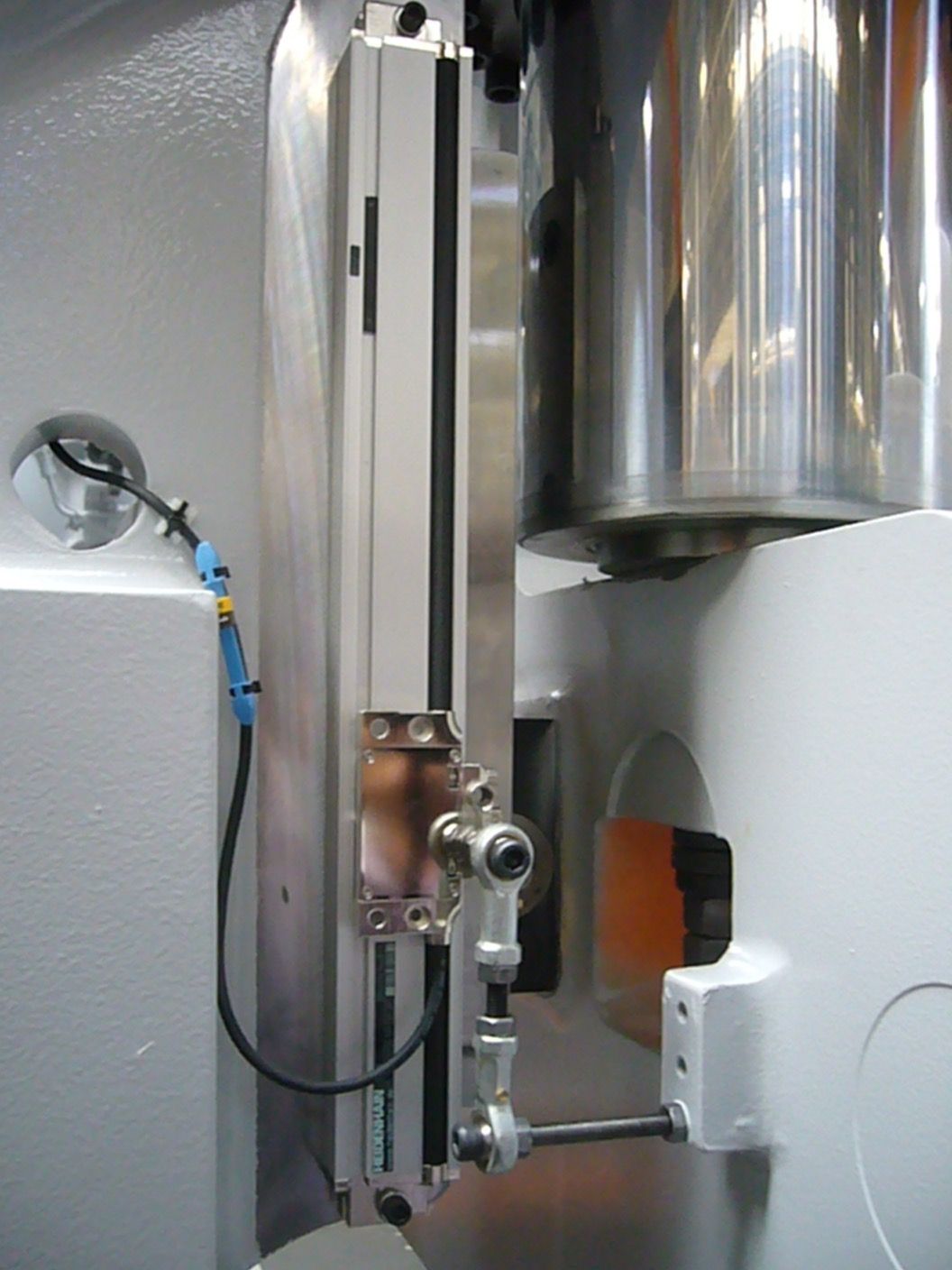

Линейные датчики Hеidenhain (Германия)





Линейные датчики Hеidenhain (Германия)



























Дополнительная комплектация

  • Графические контроллер: DelemDA-69T 3D
  • Дополнительные оси заднего упора Х1 + Х2; R1 + R2.
  • Современная система защиты оператора SICK C4000 14 мм (+ легко программируемое ПО Sick для ПК)
  • Лазерная система защиты рук оператора на уровне матрицы - LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты)
  • Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser.
  • Гидравлическая система бомбирования
  • Пневматическая система зажима верхнего инструмента ERMAK
  • Гидравлическая система зажима пуансона и матрицы
  • Управляемые  от ЧПУ гидравлические поддержки (оси - АР3 + AP4)
  • Охлаждение или подогрев гидравлического масла
  • Автоматическая система смазки
  • Специальная глубина зева (500, 600, 750 мм и выше)
  • Специальный инструмент
  • Подготовка под тандем
  • Инструментальный шкаф

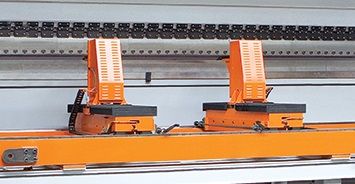

Упор типа ATF

Упор типа ATF

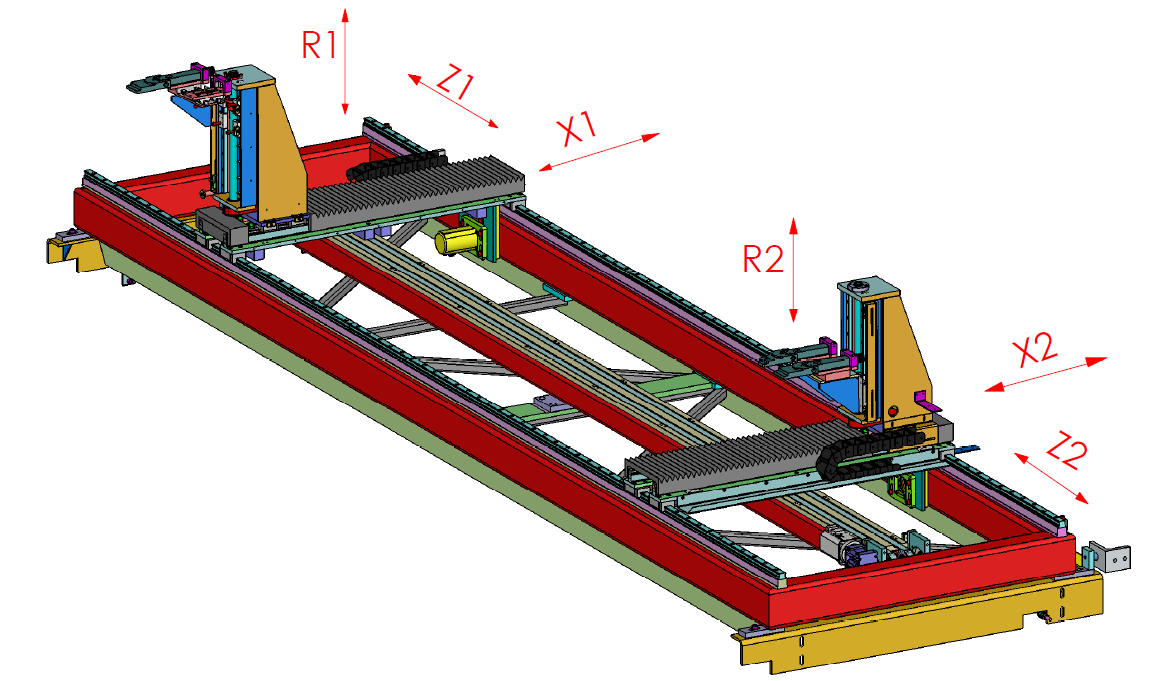

6 осевой задний упор - X1_X2; R1_R2; Z1_Z2 – в данном исполнении реализовано полностью независимое перемещение задних упоров по  осям

Оси X1_X2 - независимый Х позволит установить  пальцы заднего упора на разном удалении от инструмента  в горизонтальной плоскости
Оси R1_R2 – независимая R позволит установить пальцы заднего упора на разном удалении от инструмента в вертикальной плоскости .

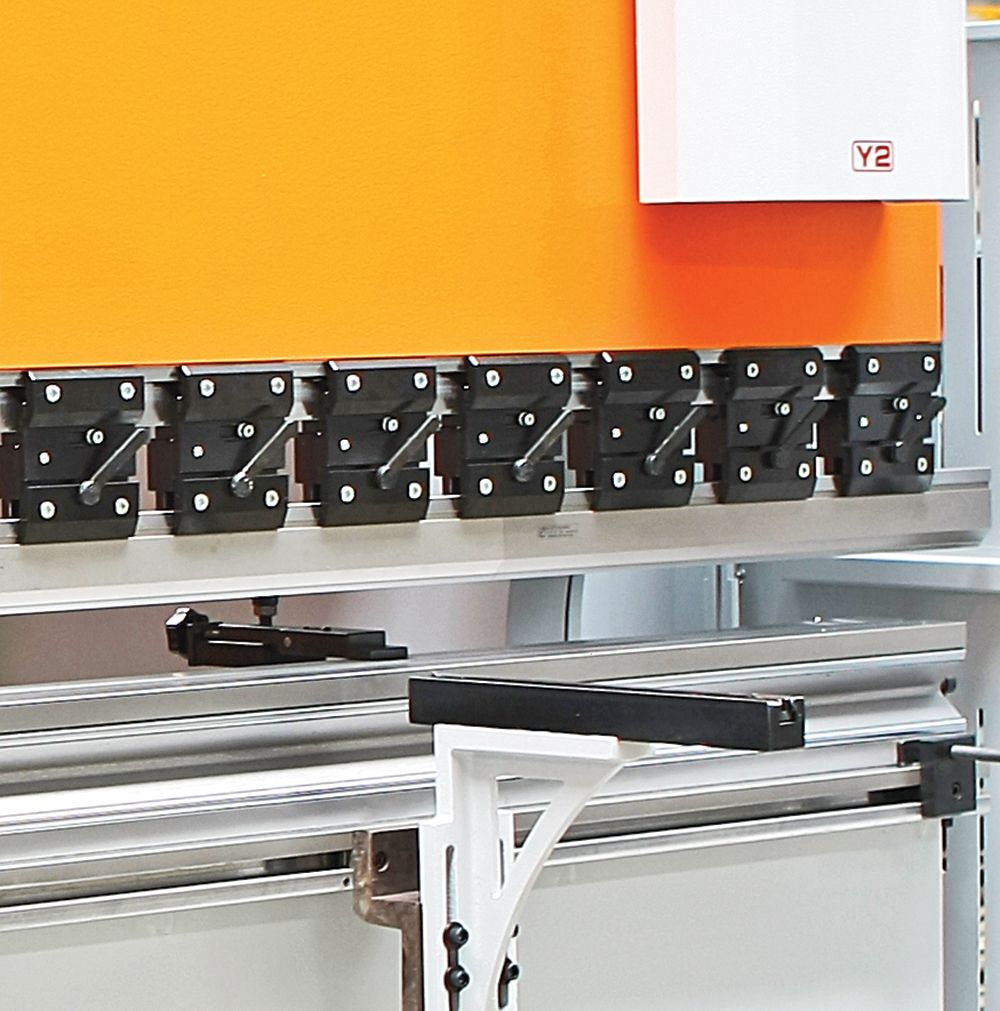

Пневматическая система зажима пуансона





Пневматическая система зажима пуансона

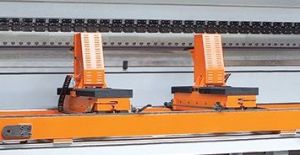

Задний упор ATF



Задний упор ATF

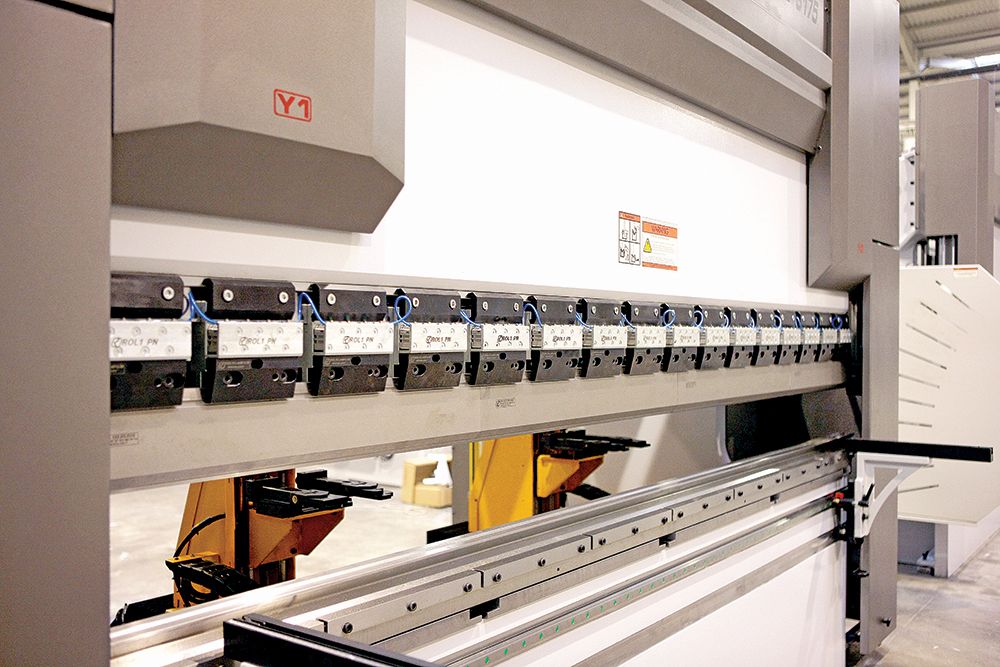

Гидравлическая система зажима инструмента





Гидравлическая система зажима инструмента













Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)



Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)

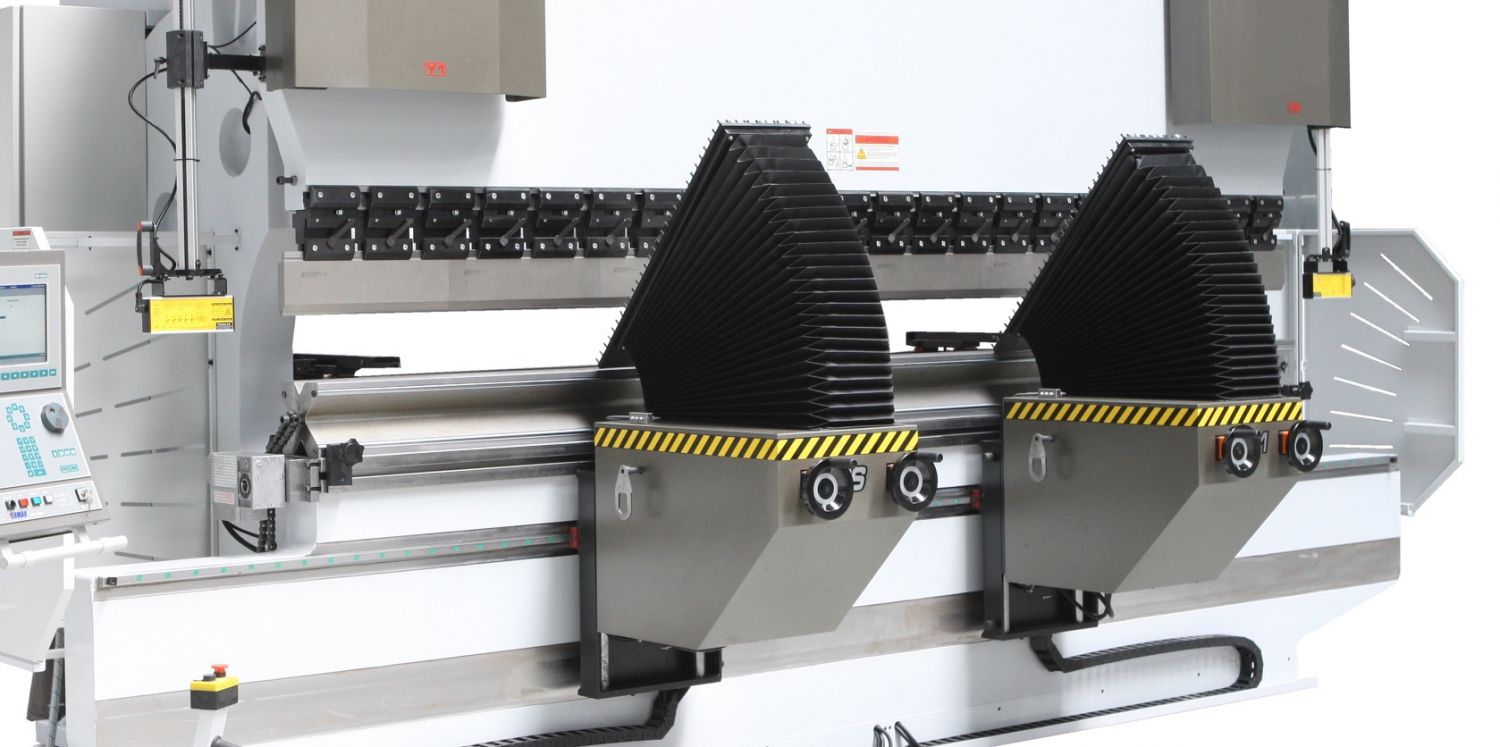

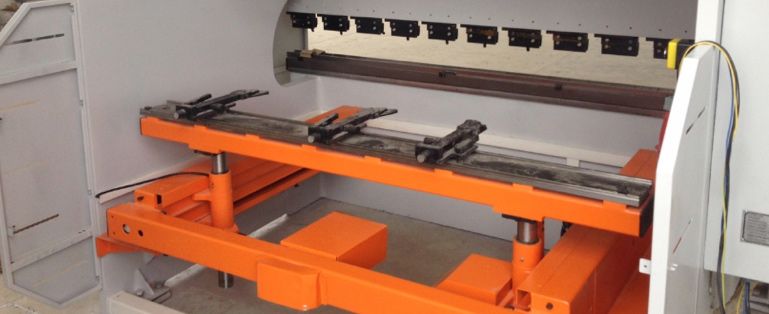

Передние, автоматизированные опоры для поддержки листа AP3+AP4





Передние, автоматизированные опоры для поддержки листа AP3+AP4







Дополнительные пальцы заднего упора



Дополнительные пальцы заднего упора











Дополнительная комплектация - контроллер Delem DA-69T

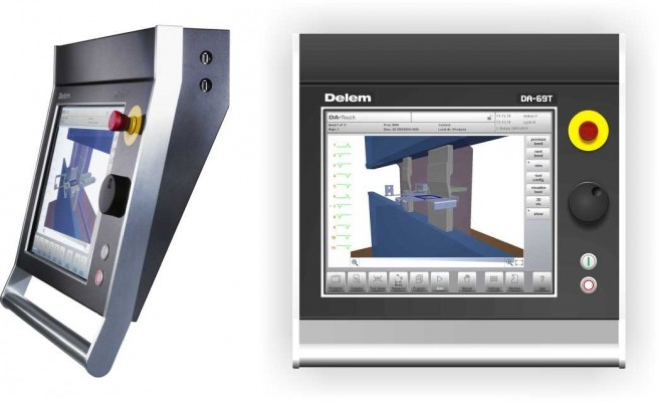

Внешний вид контроллера DA-69T

  • Сенсорный экран
  • Режим программирования 3D и 2D графика
  • 3D-визуализация в моделирование
  • 17-дюймовый цветной TFT-дисплей с высоким разрешением
  • Полный набор приложений для Windows
  • Совместимость Delem Modusys (масштабируемость и адаптивность модулей)
  • USB, периферийное взаимодействие
  • Интерфейс гибки и компенсации угла
  • Сетевое программное обеспечение Profile-T3D

Характеристики

Основные характеристики

  • Расстояние между направляющими, мм
    1000 - 6100
  • Максимальное усилие гибки, тн
    40 - 3000
  • Длина гибки, мм
    1270 - 8100
  • Количество упорных пальцев , шт
    2 / 4
  • Объем масляного бака, л
    80 - 3000
  • Мощность главного привода, кВт
    5,5 - 75
