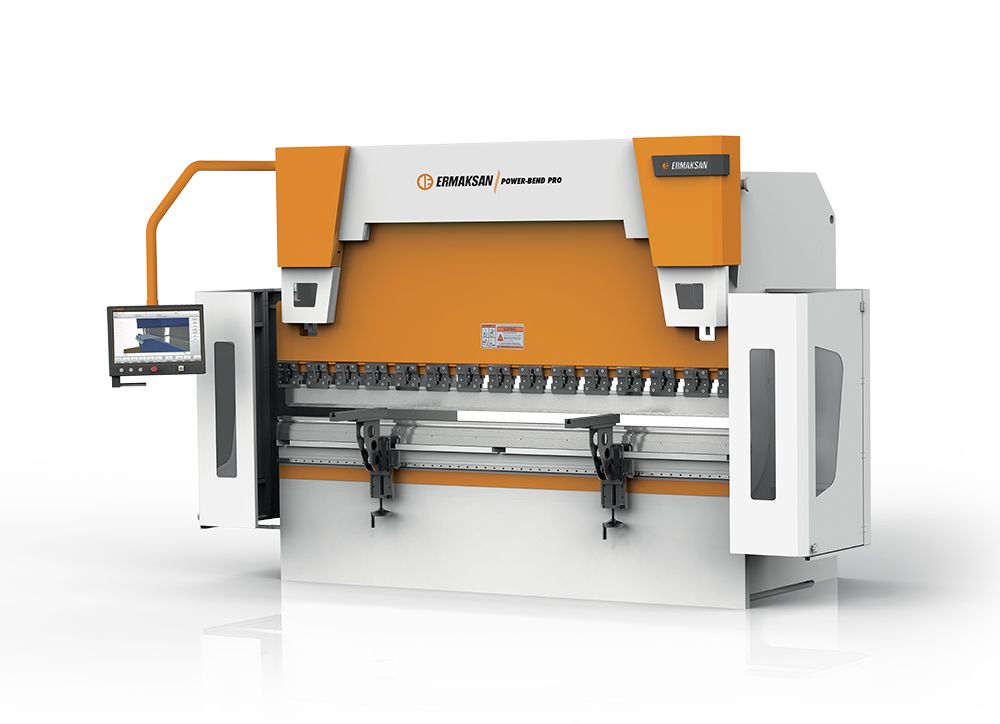

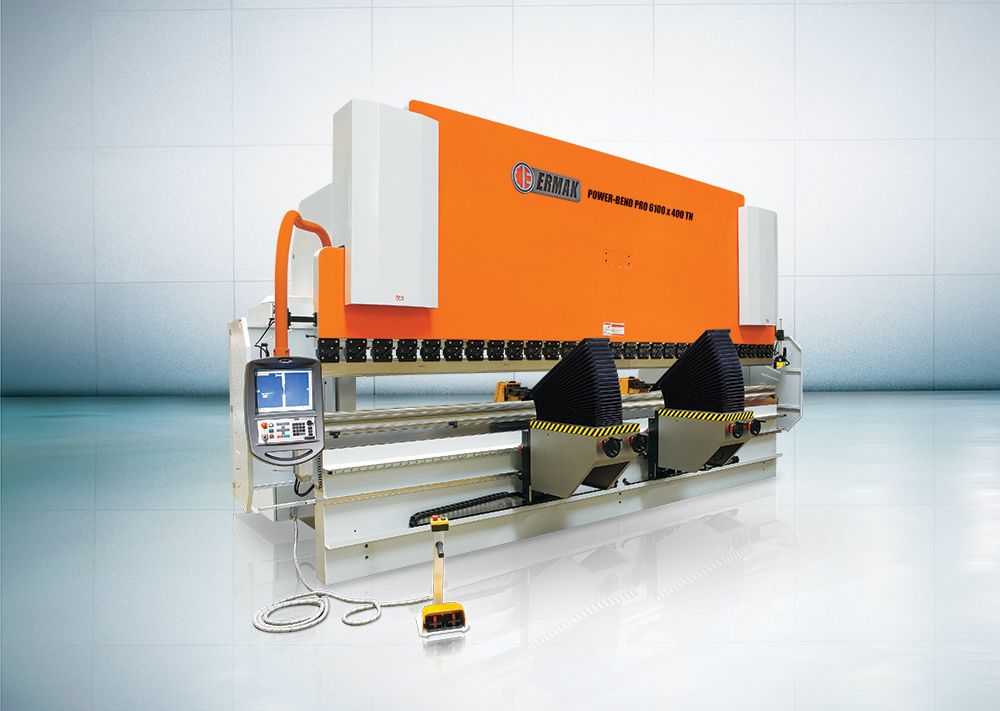

Листогибочный гидравлический пресс Ermaksan Power Bend PRO 3 оси

Артикул: Ermaksan Power Bend PRO

В корзину Узнать цену

Станок для гибки листовых металлов Power Bend PRO 3 с ЧПУ – наиболее популярное металлообрабатывающее оборудование в России. Отечественных промышленников привлекают богатый функционал и доступная цена листогиба. Агрегат оснащен всем необходимым для качественных гибов листов. При желании расширить возможности пресса, можно подключить дополнительные компоненты.

Описание

Технические характеристики

Модель рабочая длина усилие гибки расстояние между колоннами скорость по оси Y скорость гибки по оси Y Скорость возврата по оси Y система компенсации прогиба расстояние по оси Х Скорость по оси Х пальцы заднего упора передние поддержки
A   B
мм т мм мм/с мм/с мм/с   мм мм/с шт шт
MICRO-BEND 1000 - 40 1000 40 800 110 11 105 - 500 230 2 2
POWER BEND PRO 1270 - 40 1270 40 1050 140 17 170 - 800 230 2 2
POWER BEND PRO 1270 - 60 1270 60 1000 200 14 165 - 800 230 2 2
POWER BEND PRO 2100 - 40 2100 40 1700 140 17 170 - 800 230 2 2
POWER BEND PRO 2100 - 60 2100 60 1700 200 14 165 - 800 230 2 2
POWER BEND PRO 2600 - 60 2600 60 2200 200 14 165 - 800 230 2 2
POWER BEND PRO 2600 - 100 2600 100 2200 200 9,5 155 - 800 230 2 2
POWER BEND PRO 2600 - 135 2600 135 2200 160 10 120 - 800 230 2 2
POWER BEND PRO 3100 - 100 3100 100 2600 200 9,5 155 - 800 230 2 2
POWER BEND PRO 3100 - 135 3100 135 2600 200 10 120 - 800 230 2 2
POWER BEND PRO 3100 - 175 3100 175 2600 180 10 135 - 800 230 2 2
POWER BEND PRO 3100 - 220 3100 220 2600 180 11 160 - 800 230 2 2
POWER BEND PRO 3100 - 260 3100 260 2600 140 11 135 ручная 800 230 2 2
POWER BEND PRO 3100 - 320 3100 320 2600 140 10,5 150 ручная 800 230 2 2
POWER BEND PRO 3100 - 400 3100 400 2550 110 8,4 130 моторизиров. 1000 230 2 2
POWER BEND PRO 3760 - 175 3760 175 3250 180 10 135 - 800 230 2 2
POWER BEND PRO 3760 - 220 3760 220 3250 180 11 160 - 800 230 2 2
POWER BEND PRO 3760 - 320 3760 320 3250 140 10,5 150 моторизиров. 800 230 2 2
POWER BEND PRO 4100 - 135 4100 135 3600 200 10 120 - 800 230 2 2
POWER BEND PRO 4100 - 175 4100 175 3600 180 10 135 - 800 230 2 2
POWER BEND PRO 4100 - 220 4100 220 3600 180 11 160 - 800 230 2 2
POWER BEND PRO 4100 - 260 4100 260 3600 140 11 135 ручная 800 230 2 2
POWER BEND PRO 4100 - 320 4100 320 3600 140 10,5 150 ручная 800 230 2 2
POWER BEND PRO 4100 - 400 4100 400 3550 110 8,4 130 моторизиров. 1000 230 2 2
POWER BEND PRO 4270 - 135 4270 135 3780 200 10 120 - 800 230 2 2
POWER BEND PRO 4270 - 220 4270 220 3780 180 11 160 - 800 230 2 2
POWER BEND PRO 4270 - 400 4270 400 3780 110 8,4 130 моторизиров. 1000 230 2 2
POWER BEND PRO 6100 - 220 6100 220 5100 130 11 125 - 800 230 4 4
POWER BEND PRO 6100 - 320 6100 320 5100 80 10,5 75 моторизиров. 800 230 4 4
POWER BEND PRO 6100 - 400 6100 400 5100 80 8,4 65 моторизиров. 1000 230 4 4





Модель Масло мощность Ход просвет Зев Высота стола Ширина стола Длина Высота Ширина Вес
    C D E F G L H W
л кВт     мм мм мм мм мм мм мм мм кг
MICRO-BEND 1000 - 40 60 4 100 308 250 800 90 2300 1860 1950 1850
POWER BEND PRO 1270 - 40 80 5,5 170 387 350 850 90 2150 2300 1650 3050
POWER BEND PRO 1270 - 60 150 7,5 275 530 410 900 90 2250 2750 1960 4150
POWER BEND PRO 2100 - 40 80 5,5 170 387 350 850 90 2900 2300 1650 3950
POWER BEND PRO 2100 - 60 150 7,5 275 530 410 900 90 3250 2750 1960 5650
POWER BEND PRO 2600 - 60 150 7,5 275 530 410 900 90 3750 2750 1960 6050
POWER BEND PRO 2600 - 100 150 7,5 275 530 410 900 90 3750 2800 1950 6850
POWER BEND PRO 2600 - 135 200 11 275 550 410 900 90 3750 2800 2050 8250
POWER BEND PRO 3100 - 100 150 7,5 275 530 410 900 90 4250 2800 1950 7450
POWER BEND PRO 3100 - 135 200 11 275 550 410 900 90 4250 2800 2050 8650
POWER BEND PRO 3100 - 175 200 15 275 550 410 900 90 4250 2800 2150 9450
POWER BEND PRO 3100 - 220 300 18,5 275 550 410 900 200 4550 2850 2250 11500
POWER BEND PRO 3100 - 260 300 22 275 550 410 900 220 4550 2900 2350 15000
POWER BEND PRO 3100 - 320 400 30 375 650 410 900 240 4550 3200 2450 16800
POWER BEND PRO 3100 - 400 400 30 375 650 510 1000 240 4550 3470 2650 20840
POWER BEND PRO 3760 - 175 200 15 275 550 410 900 90 4900 2800 2150 10950
POWER BEND PRO 3760 - 220 300 18,5 275 550 410 900 160 5100 2900 2250 12600
POWER BEND PRO 3760 - 320 400 30 375 650 410 900 220 5100 3150 2450 20000
POWER BEND PRO 4100 - 135 200 11 275 550 410 900 90 5100 2800 2100 10650
POWER BEND PRO 4100 - 175 200 15 275 550 410 900 90 5100 2850 2150 11950
POWER BEND PRO 4100 - 220 300 18,5 275 550 410 900 160 5150 3000 2250 13800
POWER BEND PRO 4100 - 260 300 22 275 550 410 900 200 5150 3000 2350 16700
POWER BEND PRO 4100 - 320 400 30 375 650 410 900 220 5350 3150 2450 21750
POWER BEND PRO 4100 - 400 400 30 375 650 510 1000 240 5450 3470 2650 26330
POWER BEND PRO 4270 - 135 200 11 275 550 410 900 90 5280 2800 2150 10950
POWER BEND PRO 4270 - 220 300 18,5 275 550 410 900 160 5320 3000 2250 14600
POWER BEND PRO 4270 - 400 400 30 375 650 510 1000 240 5600 3470 2650 26550
POWER BEND PRO 6100 - 220 300 18,5 275 550 410 1100 180 7500 3200 2350 25800
POWER BEND PRO 6100 - 320 400 30 375 650 410 1100 180 7500 3350 2450 30900
POWER BEND PRO 6100 - 400 400 30 375 650 510 1100 200 7650 3750 2650 39700

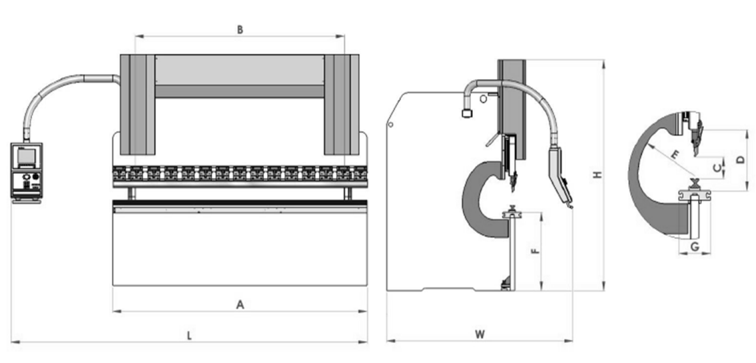

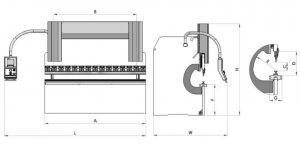

чертеж - приложение к таблице















Стандартная комплектация

  • Жесткий корпус из стали ST44 A1 высокого качества
  • Регулируемые, скользящие передние опоры
  • Закаленный, шлифованный пуансон производства компании Rolleri (Италия)
  • Закаленная, шлифованная 4-х ручьевая матрица
  • Быстрозажимные элементы системы крепления PROMECAM – AMADA
  • Контроллер CYBELEC CYBTOUCH 12 PS 2D + программное обеспечение ModEva 2D для ПК
  • 1 осевой задний упор управляемый от ЧПУ: Ось x, ось R регулируется вручную
  • Зев- 410
  • Пальцы заднего упора - 2шт
  • Шкала измерений в метрах и дюймах
  • Система компенсации прогиба (бомбирование), для прессов от 3100 ... 4100 мм, 260 – 320т – ручная система, от 400 т и выше моторизированное бомбирование установлено в базовой комплектации
  • Передвижная консоль с двумя педалями, позволяет работать, как в одиночном так и в повторяющемся цикле
  • Задняя и боковые зоны пресса оснащены защитным световым барьером



Комплектация по запросу клиента

  • Оси заднего упора управляемые от ЧПУ: R; X; X1_X2; Z1_Z2
  • Контроллер Delem ER70 5 осей
  • Контроллер Cybelec ModEva PAC Touch 7 осей
  • Контроллер ER90Plus 3D
  • Дополнительные пальцы заднего упора

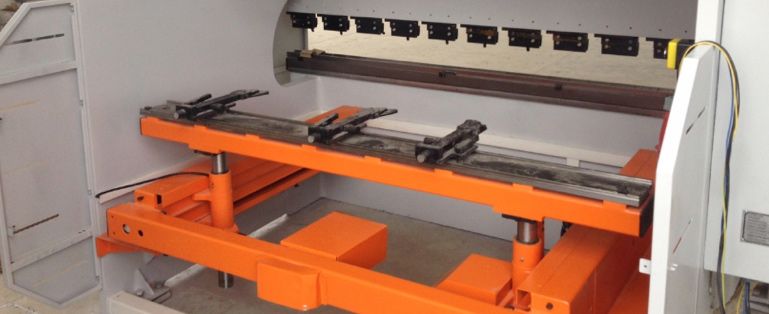

  • Моторизованная или ручная система компенсации прогиба стола (бомбирвание)
  • Подогрев или охлаждение масла
  • Параметры пресса по запросу
  • Пуансоны и матрицы специальных размеров и форм
  • Лазерная защита рук оператора
  • Система крепления WILA
  • Инструментальный шкаф
  • Автоматическая смазка направляющих
  • Автоматические поддержки сопровождения листа AP3/AP4
  • Установка контроллера или электрошкафа с левой стороны
  • Пневматическая или гидравлическая система зажима пуансонов

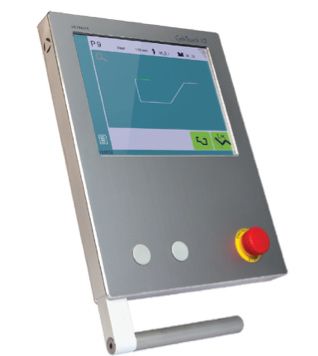

Контроллер ЧПУ CybTouch 12

Контроллер ЧПУ CybTouch 12

Контроллер специально разработан для гибочных синхронизированных прессов. Удобное юзабилити CybTouch 12 PS обеспечивают яркий, большой сенсорный экран и простой UI-интерфейс. Приятный взгляду металлический, с ровной поверхностью корпус – контроллер можно монтировать на поворотную консоль.

  • Сенсорная клавиатура с большими клавишами.
  • Многоязычное меню.
  • Максимальная настройка на серийное эффективное производство.
  • Опция EasyBend предназначена для несложной обработки одиночных гибов.
  • Интерактивные поп-апы и онлайн-гайды.
  • Автономное 2D ПО.
  • Оперативные апдейты ПО и комфортные бэкапы с помощью любого компьютера.
  • Легкое ручное управление.
  • Всевозможные автовычисления функций гибки.
  • Тонкая настройка усилия гибки, управления углом.
  • Разработанные программы гибов возможно закладывать в память устройства.
  • Управление четырмью осями.





осевой задний упор Система крепления пуансонов закаленная система пуансона

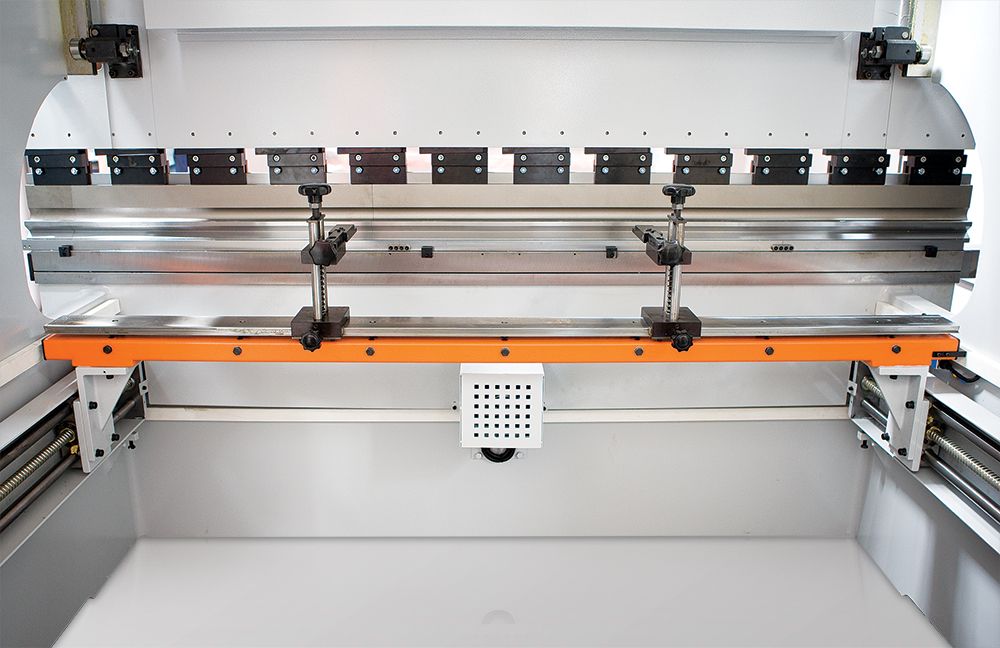

Ось заднего упора управляемая от ЧПУ – X, ось R регулируется в ручную

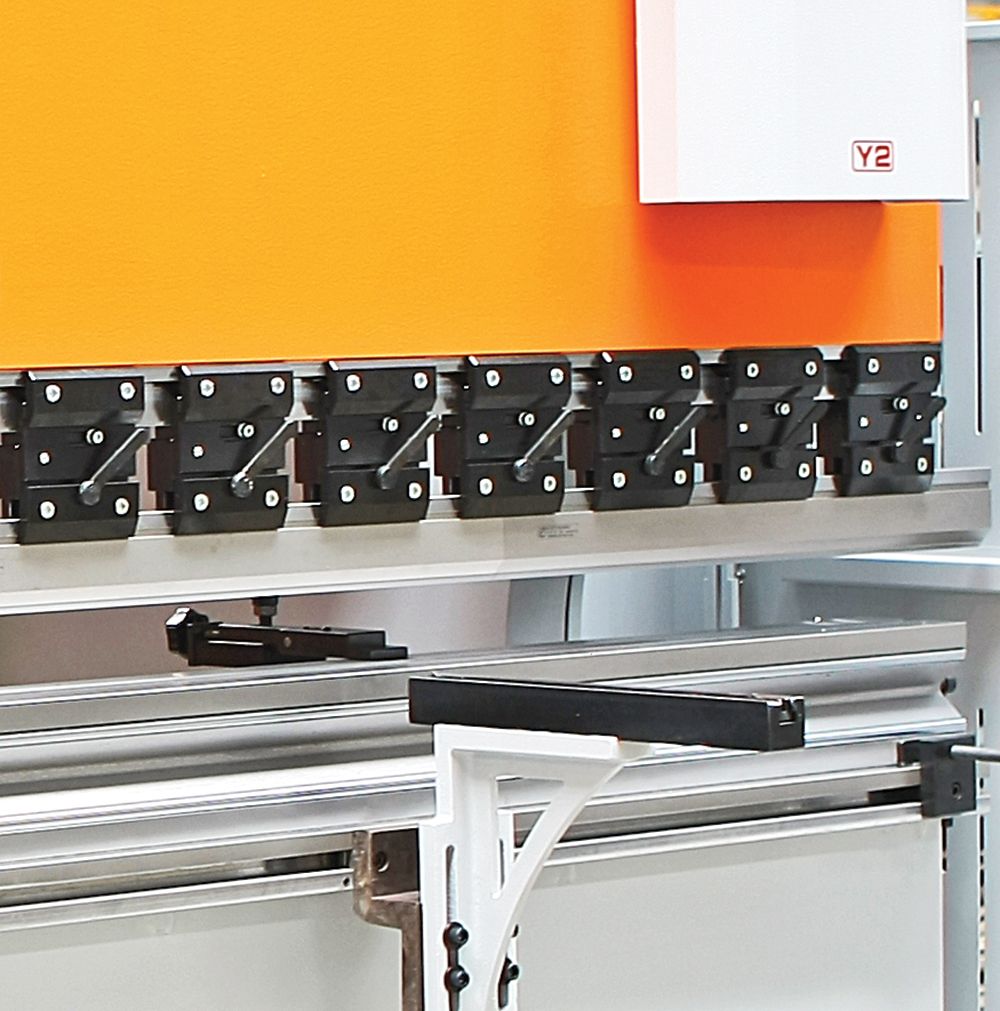

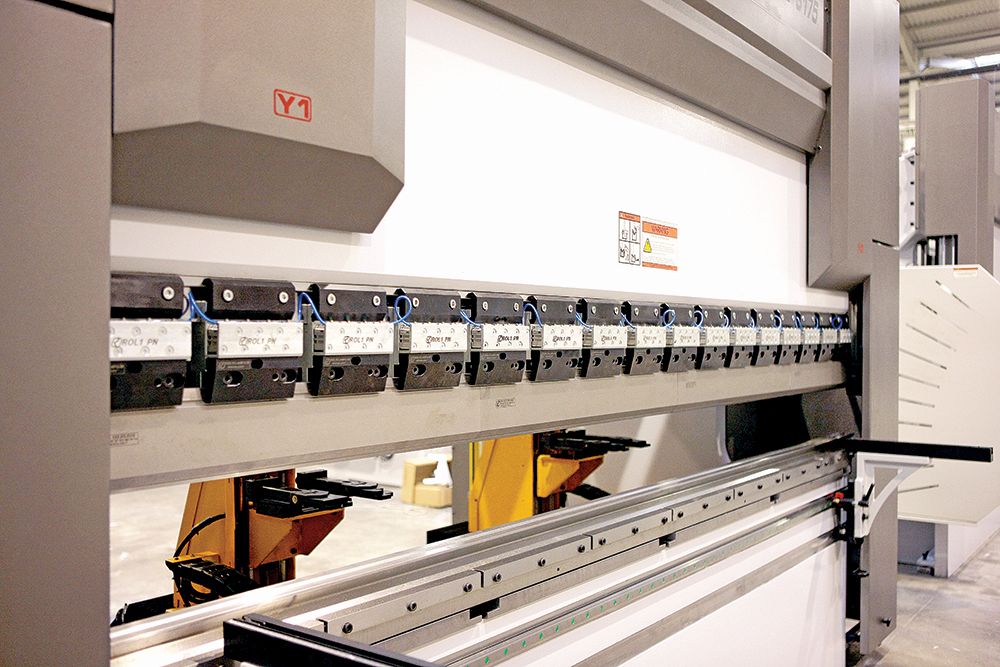

 		 Система крепления пуансонов -  PROMECAM - AMADA – быстросъемная

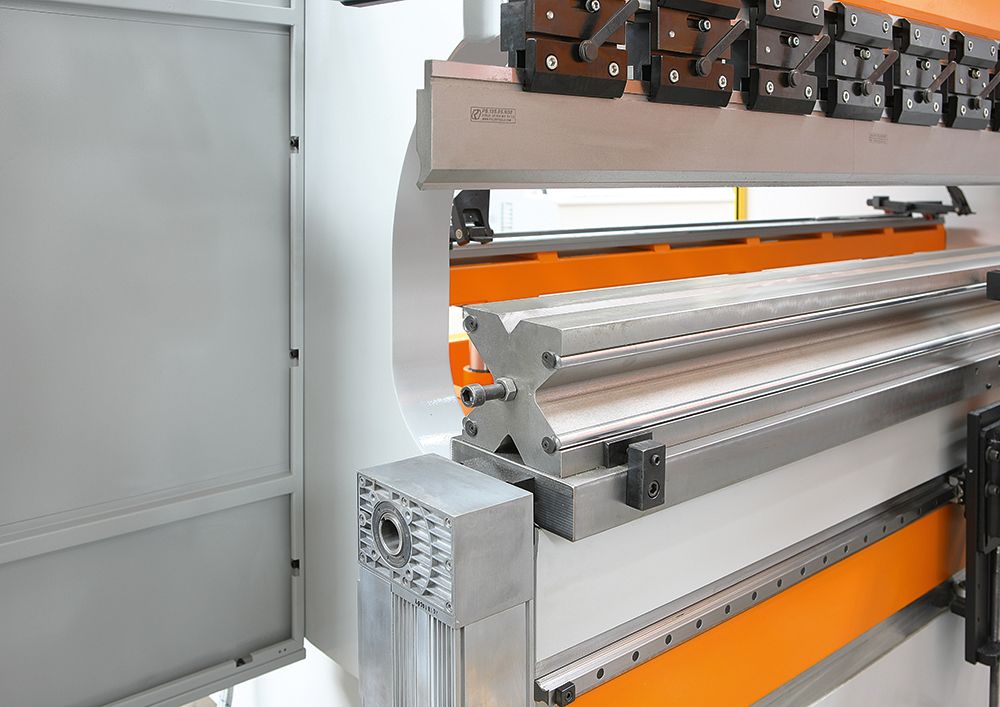

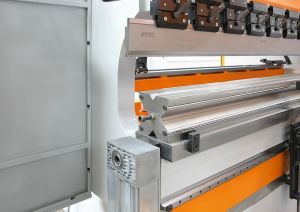

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri  (Италия) – размеры и производитель матрицы зависят от мощности пресса

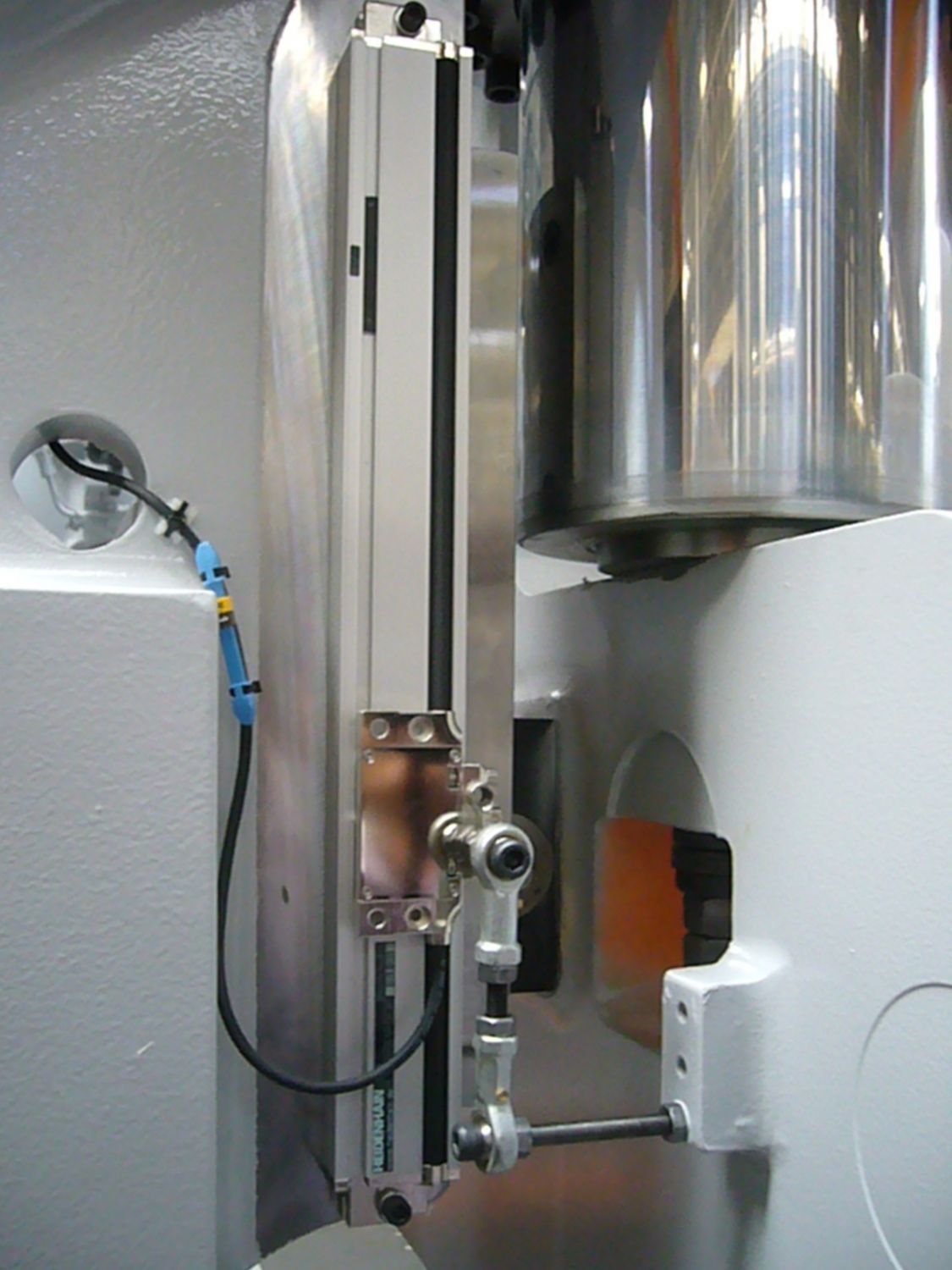

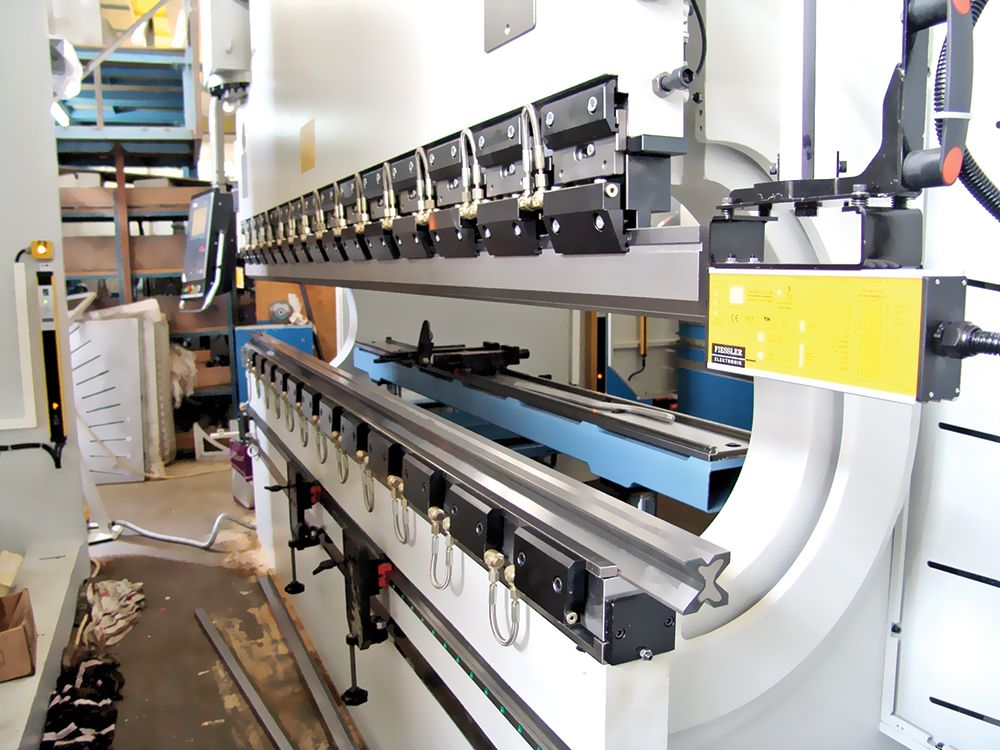

Линейные датчики Hеidenhain (Германия) Линейные датчики Hеidenhain (Германия)

Ось заднего упора управляемая от ЧПУ – X, ось R регулируется в ручную

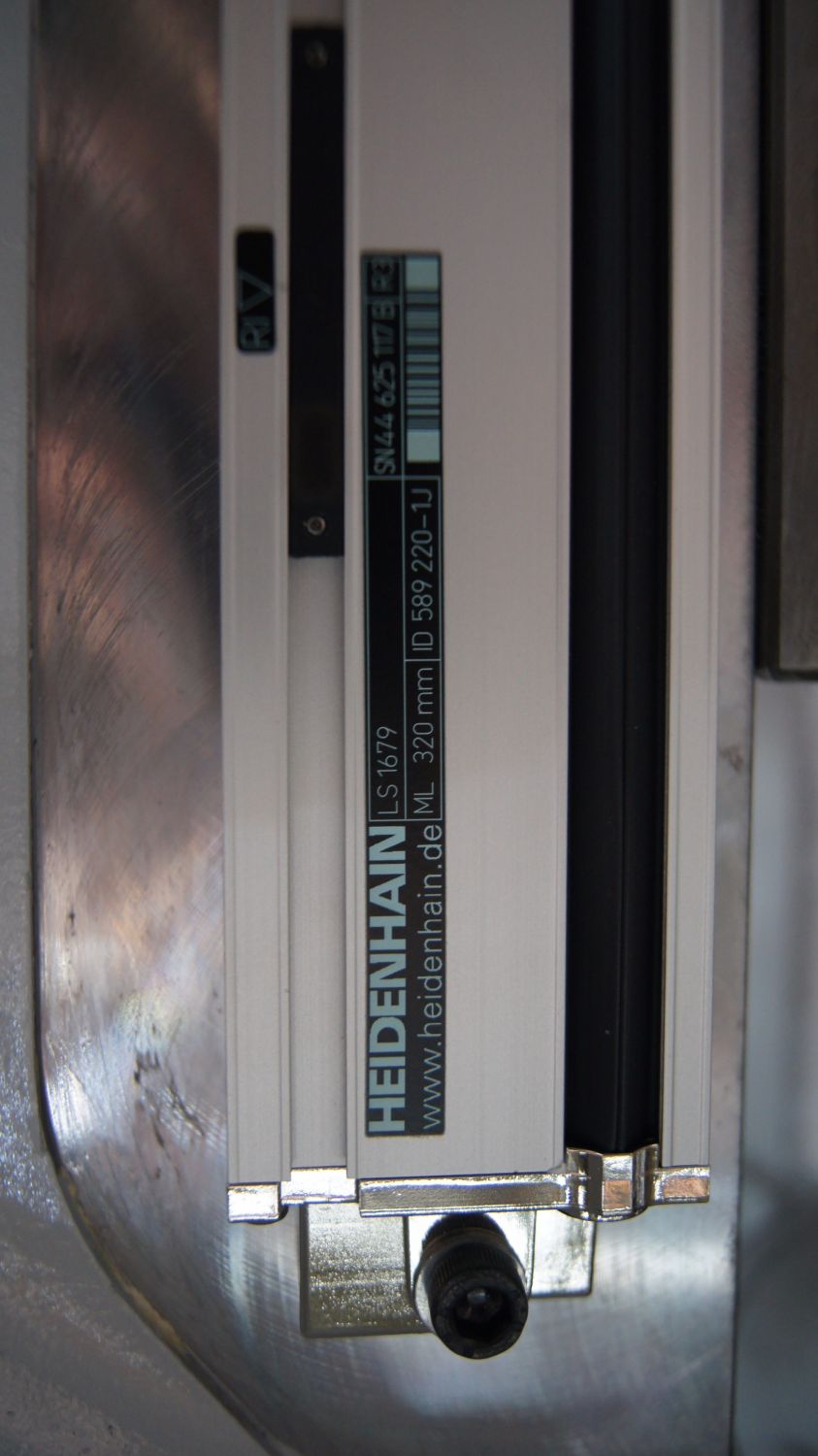

Линейные  датчики Hеidenhain (Германия) Линейные  датчики Hеidenhain (Германия)

Ось заднего упора управляемая от ЧПУ – X, ось R регулируется в ручную







Дополнительная комплектация

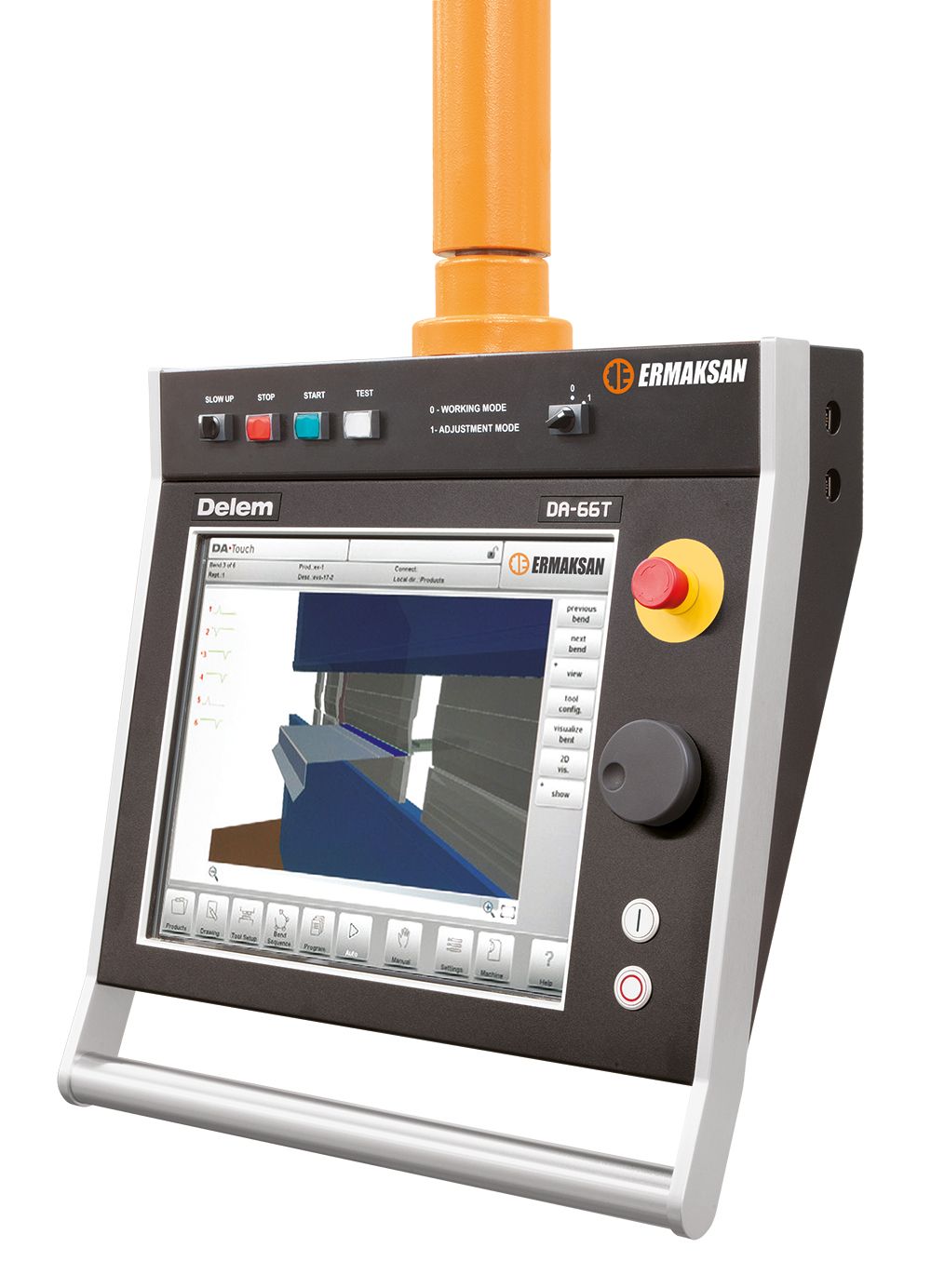

Контроллер DELEM DA 66T – 2D

Внешний вид контроллера:DA-Touch – на сегодня наиболее прогрессивное ЧПУ. Тщательно проработанное ПО вывело управление станками на новый виток развития. Традиционно, панель управления содержит кнопки пуск/стоп/аварийный останов и маховик. Но основное управление прессом происходит через интуитивно понятный сенсорный экран. Время настройки оборудования минимально. Калибровка станка происходит при каждом запуске, благодаря автоматической индексации осей.

 Автоматически рассчитываются:

  • Допуски на угловые размеры
  • Программирование радиуса
  • Развертка
  • Усилие гибки
  • Допуск на гиб
  • Компенсация прогиба
  • Сила крепления
  • Недоступные зоны для инструментов

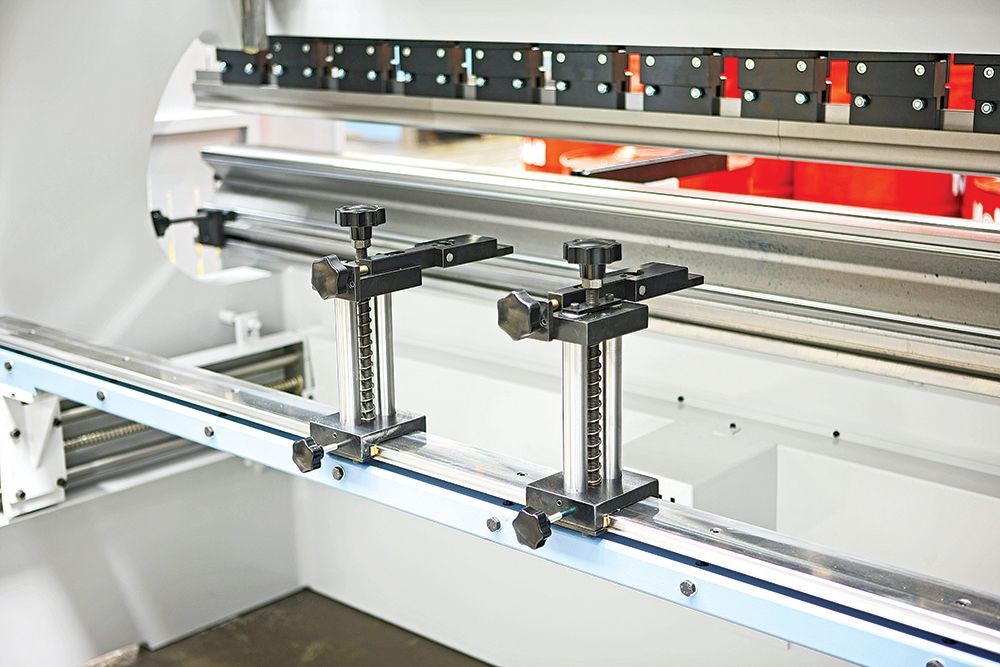

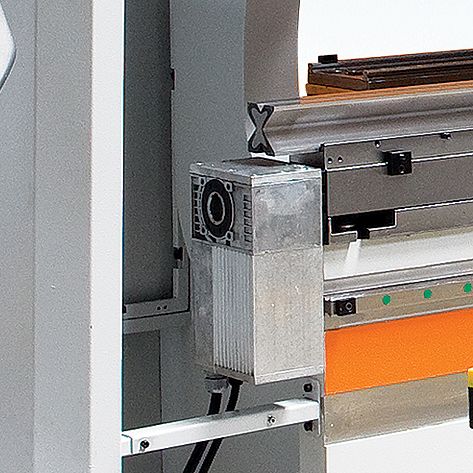

Пневматическая система зажима пуансонов Система компенсации прогиба ручная или моторизированная Дополнительные пальцы заднего упора Система компенсации прогиба моторизированная

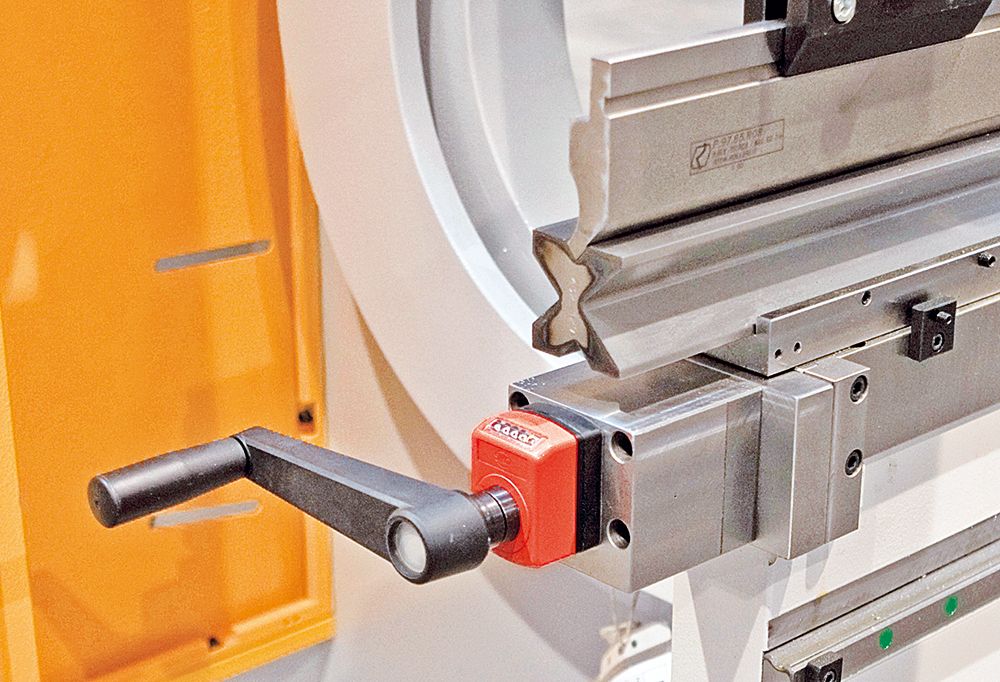

Пневматическая система зажима пуансонов Ручная клиновая система компенсации прогиба – бомбирование Дополнительные пальцы заднего упора Моторизированная система компенсации прогиба – бомбирование

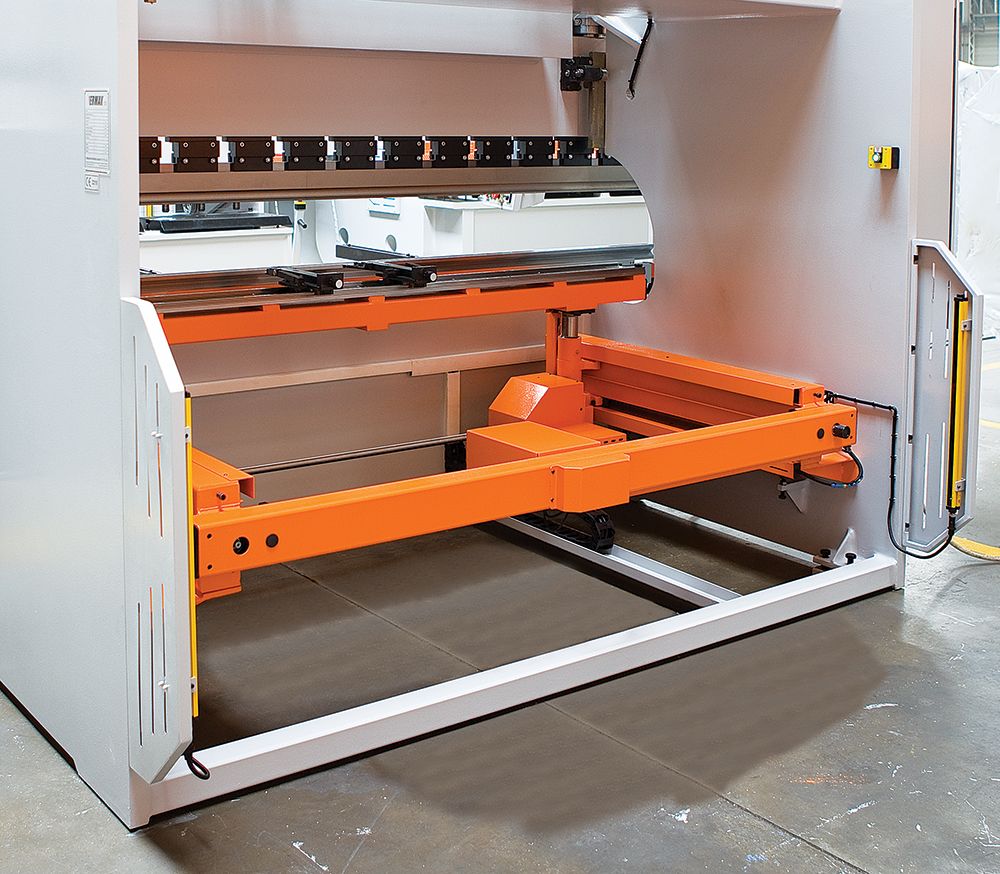

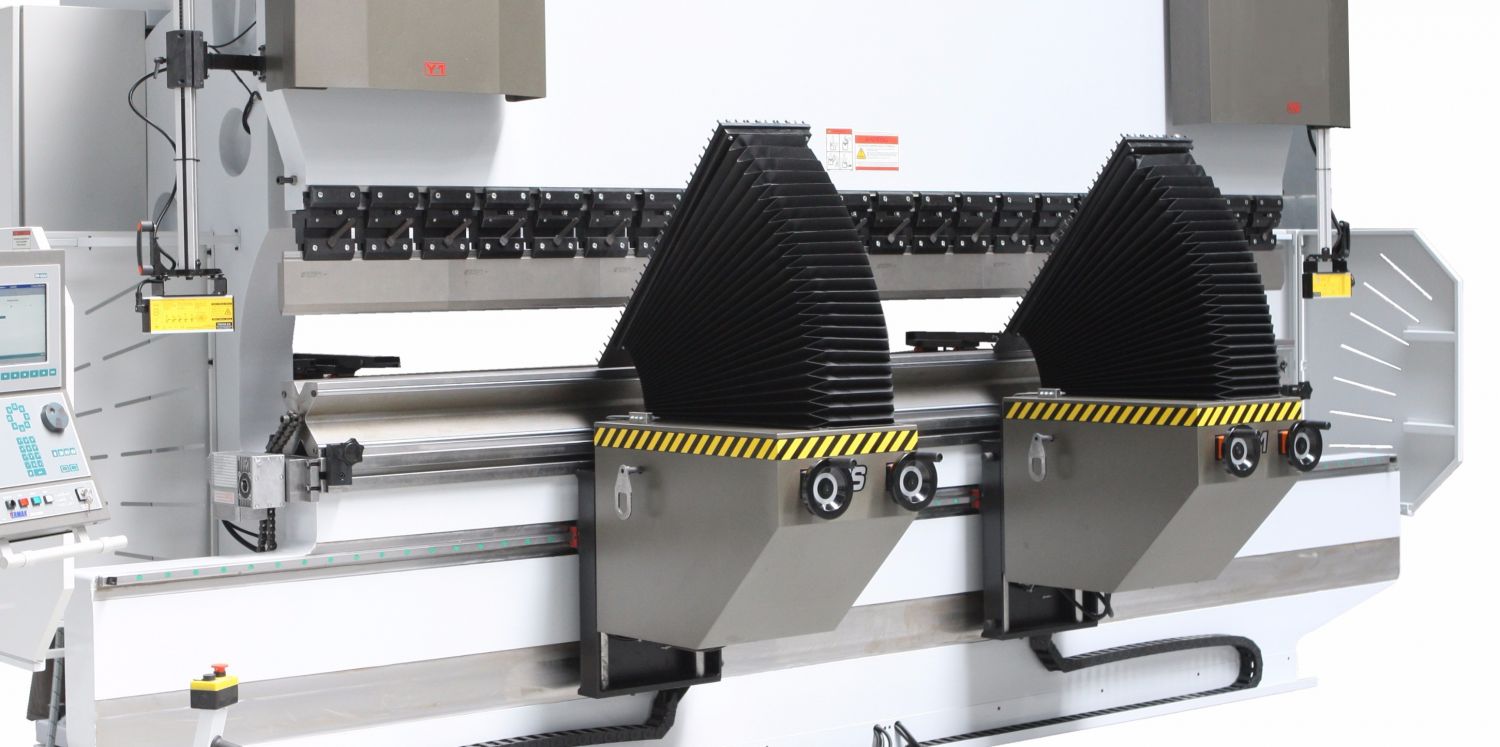

Перемещения регулируемые от ЧПУ по осям заднего упора X;R Гидравлическая система зажима пуансонов Передние, автоматизированные опоры для поддержки листа AP3+AP4
Перемещения регулируемые от ЧПУ  по осям заднего упора X;R Гидравлическая система зажима пуансонов Передние, автоматизированные опоры для поддержки листа AP3+AP4

Характеристики

Основные характеристики

  • Расстояние между направляющими, мм
    1000-5100
  • Максимальное усилие гибки, тн
    40-400
  • Длина гибки, мм
    1000-6100
  • Глубина зева, мм
    250-510
  • Количество упорных пальцев , шт
    2
  • Объем масляного бака, л
    60-400
  • Мощность главного привода, кВт
    4-30
  • Просвет между столами, мм
    308-650
