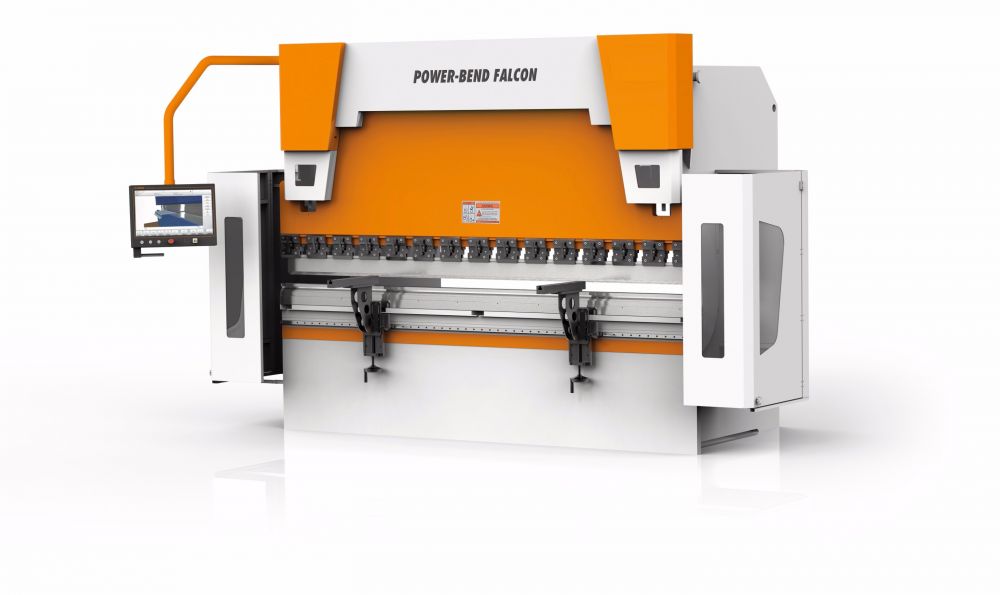

Листогибочный гидравлический пресс Ermaksan Power Bend Falcon 4 оси

Артикул: Ermaksan Power Bend Falcon

Листогибочный пресс POWER BEND FALCON с ЧПУ – оборудование улучшенной производительности, основанное на схемотехнике линейки POWER BEND. В фирменном описании Ermaksan, станок Falcon характеризуется как "высокопроизводительный пресс".

Описание

В условной иерархии Ermaksan, данный станок находится между POWER BEND и SPEED BEND, от которых передались лучшие преимущества. Перечислим эти свойства:

  • От SPEED BEND унаследованы лазерная защита рук оператора и моторизированная компенсация прогиба,
  • Линейка POWER BEND передала "приемнику" высокую производительность.

Cтандартная комплектация улучшена функциями повышения безопасности и скорости работы. Расширены производственные возможности оборудования.

Falcon имеет несколько присущих лишь ему опций:

В стандартной комплектации, потребитель может выбирать один из 4 контроллеров:

  • CYBELEC MODEVA PAC 2D
  • DELEM DA-58T (с 2D графикой)
  • PC-MODEVA 2D + автономное ПО
  • сенсорный экран.

В комплект Falcon входит управляемый ЧПУ двухосевой задний упор: X, R.

контроллер Delem DA-50T



Новое поколение контроллеров DA-50T разработано специально для листогибовых гидравлических прессов. Контроллер имеет двухмерный графический симулятор, с помощью которого проводятся тестовые пробы, перед началом реальной работы. Имитация гибов и настройка пресса на определенный профиль легко моделируются.

Delem DA-50T оснащен фирменным GUI, сенсорным HD 15" экраном и портом USB для связи с периферией.











Стандартная комплектация

  • Жесткий корпус из стали ST44 A1 высокого качества
  • Контроллеры: DELEM DA-58T 2D графика, сенсорный экран или PC-MODEVA 2D + автономное ПО или CYBELEC MODEVA PAC 2D
  • Регулируемые, скользящие передние опоры
  •  Закаленный, шлифованный пуансон производства компании Rolleri (Италия)
  • Закаленная, шлифованная 4-х ручьевая матрица
  • Быстрозажимные элементы системы крепления PROMECAM – AMADA
  • Контроллер CYBELEC CYBTOUCH 12 PS 2D + программное обеспечение ModEva 2D для ПК
  • 2-х осевой задний упор управляемый от ЧПУ: Ось Х, ось R
  • Пальцы заднего упора - 2шт
  • Шкала измерений в метрах и дюймах
  • Система компенсации прогиба (бомбирование)- моторизированная
  • Передвижная консоль с двумя педалями, позволяет работать, как в одиночном так и в повторяющемся цикле
  • Задняя и боковые зоны пресса оснащены защитным световым барьером
  • Лазерная защита рук оператора

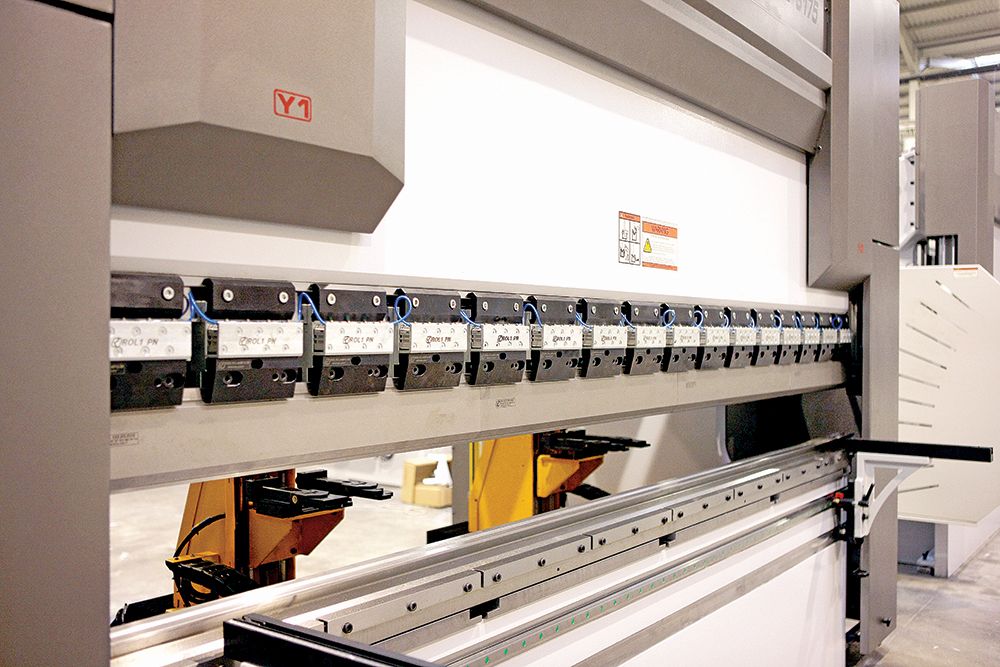

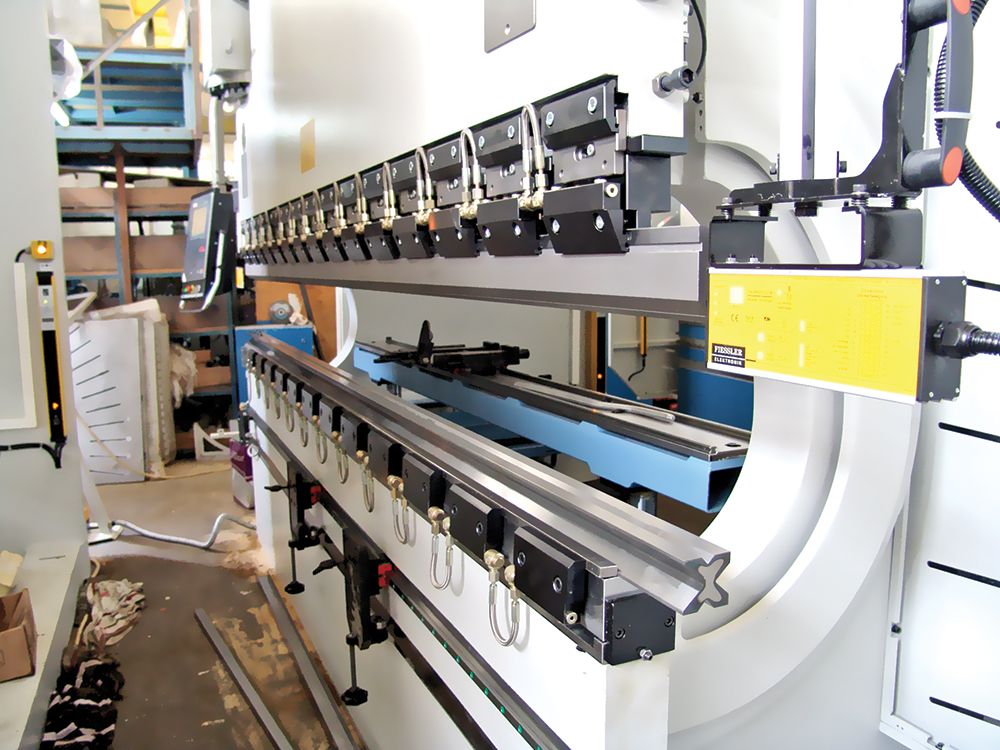

Система крепления пуансонов - PROMECAM - AMADA – быстросъемная



Система крепления пуансонов - PROMECAM - AMADA – быстросъемная

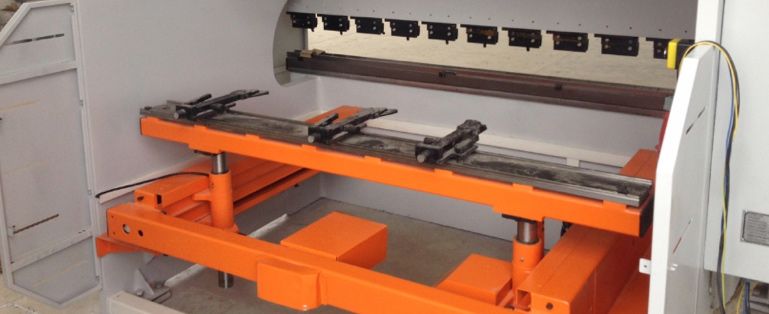

2-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – регулируются вручную)2-х осевой задний упор, оси управляемые от ЧПУ - X;R; (Z1;Z2 – регулируются в ручную)

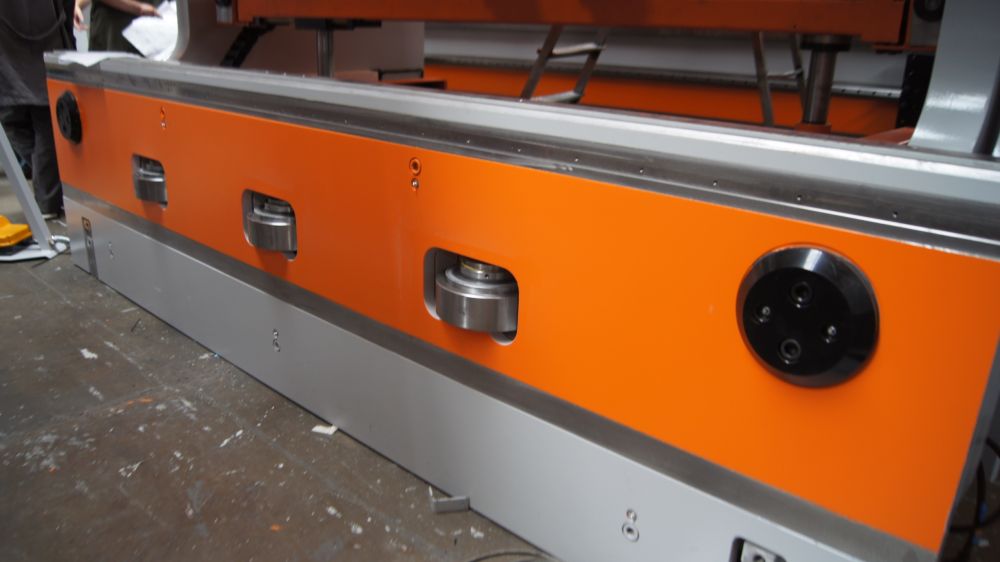

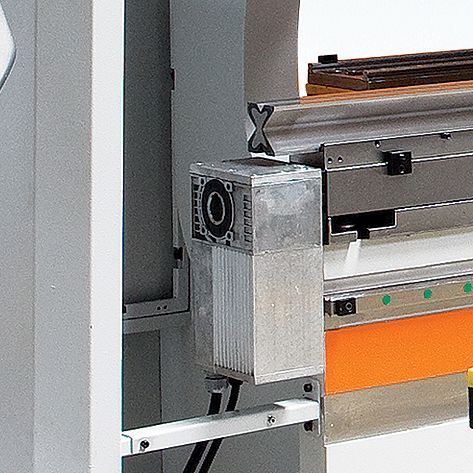

Моторизированная клиновая система компенсации бомбирования



Моторизированная клиновая система компенсации бомбирования

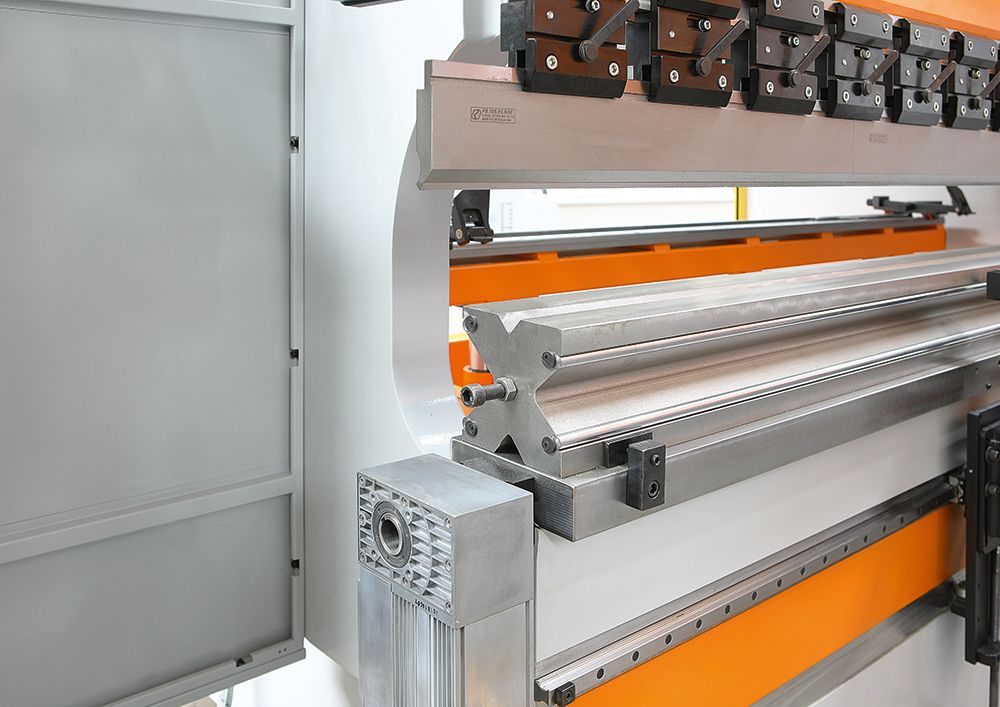

Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия)





Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы производителя - Rolleri (Италия) – размеры матрицы и производитель зависят от мощности пресса









Линейные датчики Hеidenhain (Германия)





Линейные датчики Hеidenhain (Германия)

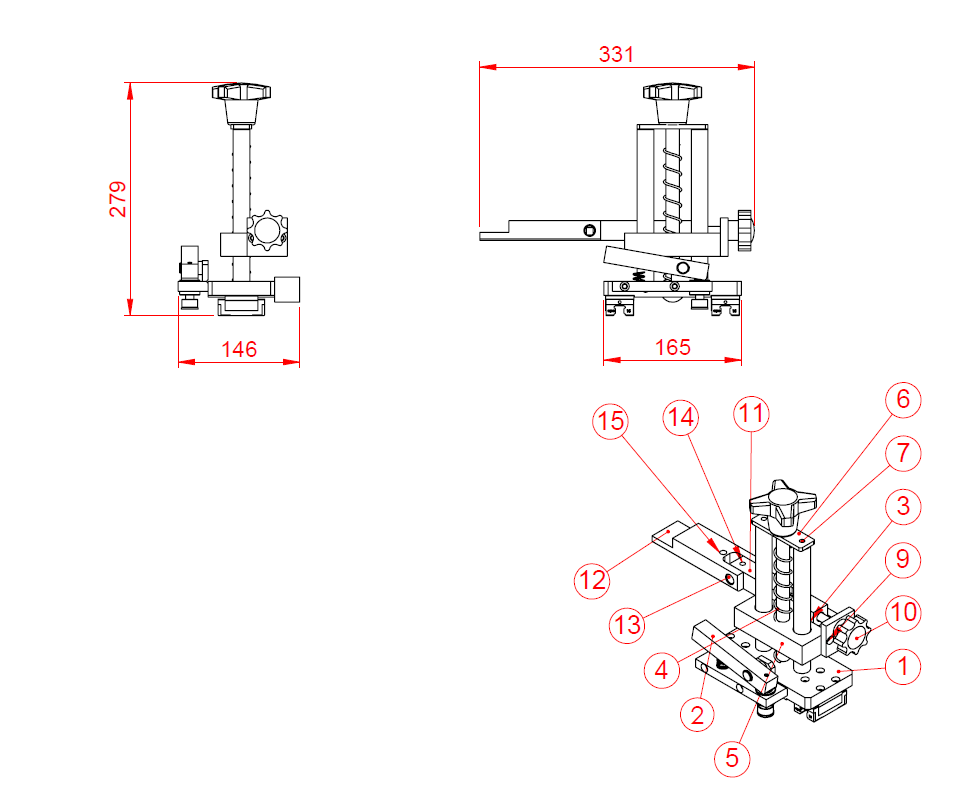

Палец заднего упора для прессов мощностью от 175т





Палец заднего упора для прессов мощностью от 175т

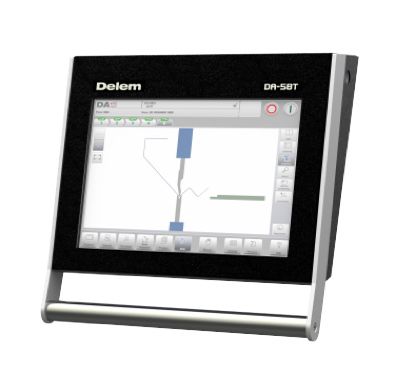

Функции DA-58T

  • 2D-графическое программирование на сенсорном экране
  • 15-дюймовый цветной TFT-дисплей с высоким разрешением
  • Расчет последовательности гиба
  • Управление бомбированием
  • Управление сервомотором и преобразователем частоты
  • Расширенные алгоритмы управления осью Y
  • USB, периферийное взаимодействие
  • Автономное программное обеспечение Profile-58TL



Дополнительная комплектация

  • Оси заднего упора управляемые от ЧПУ  X1_X2; Z1_Z2, R1_R2
  • Контроллер Delem ER70 5 осей
  • Контроллер Cybelec ModEva PAC Touch 7 осей
  • Контроллер ER90Plus 3D
  • Дополнительные пальцы заднего упора
  • Подогрев или охлаждение масла
  • Параметры пресса по запросу
  • Пуансоны и матрицы специальных размеров и форм
  • Система крепления WILA
  • Инструментальный шкаф
  • Автоматическая смазка направляющих
  • Автоматические поддержки сопровождения листа AP3/AP4
  • Установка контроллера или электрошкафа с левой стороны
  • Пневматическая или гидравлическая система зажима пуансонов



Упор типа ATF

Упор типа ATF

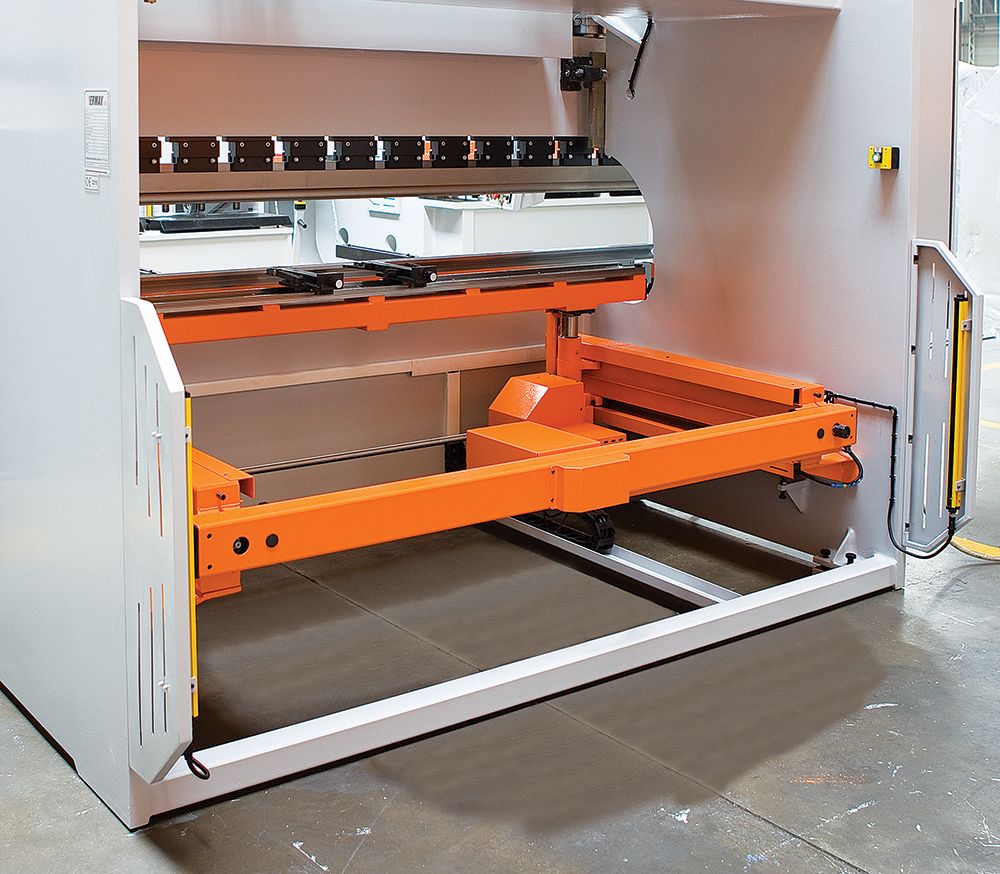

6 осевой задний упор - X1_X2; R1_R2; Z1_Z2 – в данном исполнении реализовано полностью независимое перемещение задних упоров по  осям

Оси X1_X2 - независимый Х позволит установить  пальцы заднего упора на разном удалении от инструмента  в горизонтальной плоскости
Оси R1_R2 – независимая R позволит установить пальцы заднего упора на разном удалении от инструмента в вертикальной плоскости .

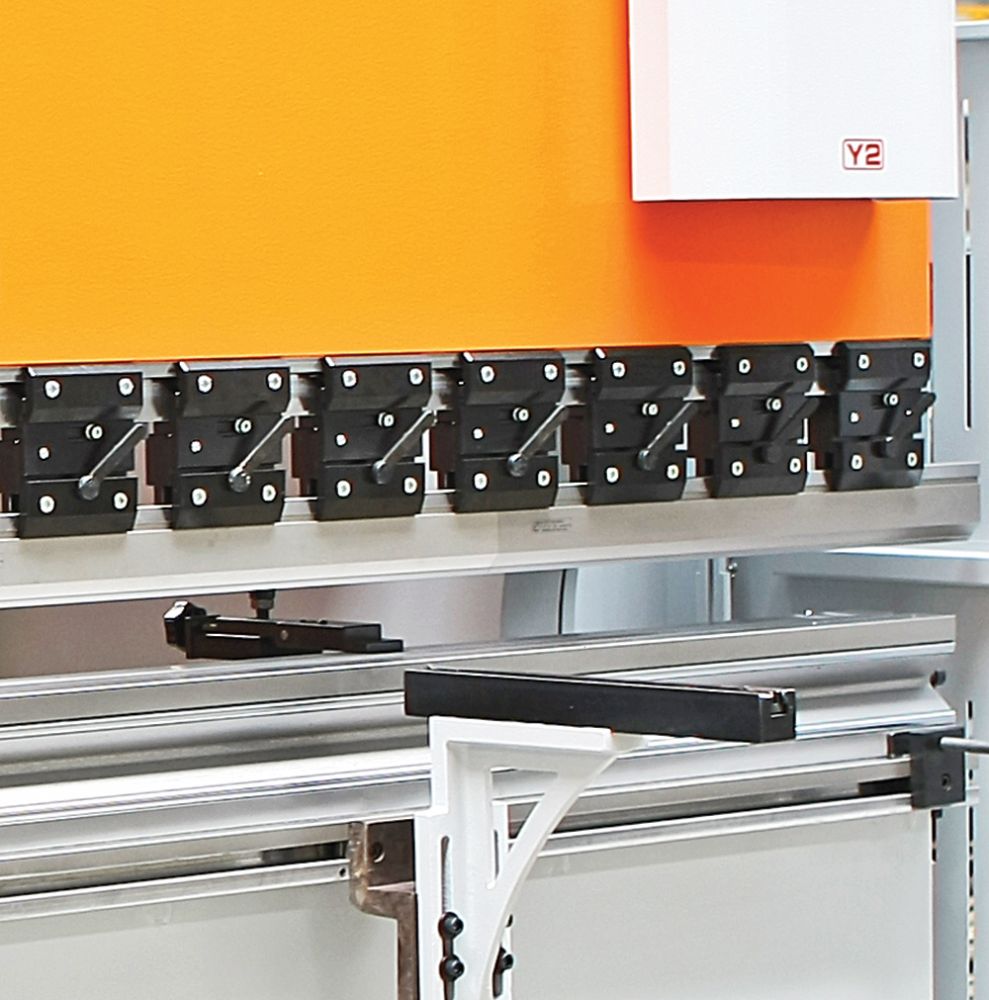

Пневматическая система зажима пуансона





Пневматическая система зажима пуансона

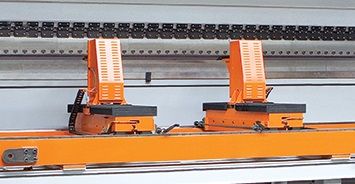

Задний упор ATF



Задний упор ATF









Гидравлическая система зажима инструмента





Гидравлическая система зажима инструмента













Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)



Гидравлическая или гидродинамическая система компенсации прогиба (бомбирования)

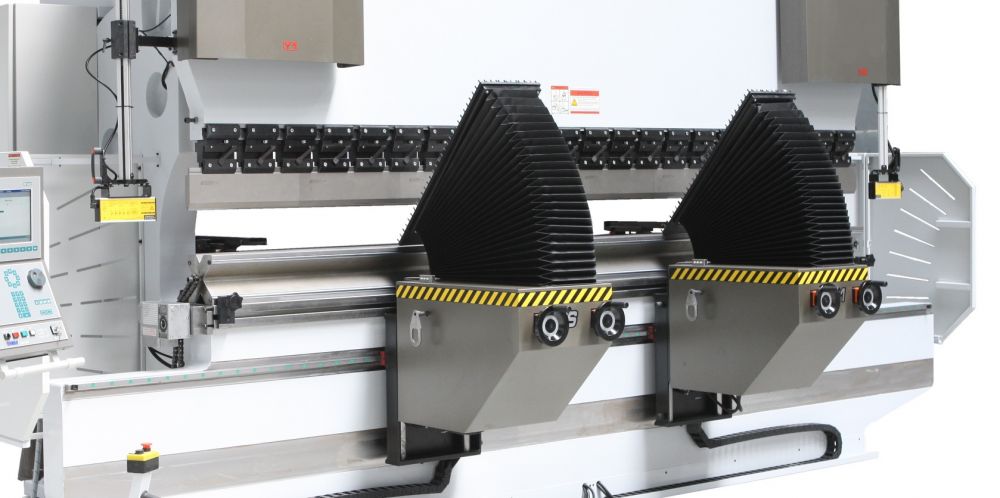

Передние, автоматизированные опоры для поддержки листа AP3+AP4





Передние, автоматизированные опоры для поддержки листа AP3+AP4







Дополнительные пальцы заднего упора



Дополнительные пальцы заднего упора

Характеристики

Основные характеристики

  • Расстояние между направляющими, мм
    1700-5100
  • Максимальное усилие гибки, тн
    40-600
  • Длина гибки, мм
    2100-6100
  • Глубина зева, мм
    350-510
  • Количество упорных пальцев , шт
    2 / 4
  • Объем масляного бака, л
    80-500
  • Мощность главного привода, кВт
    5,5-37
  • Просвет между столами, мм
    387-675
