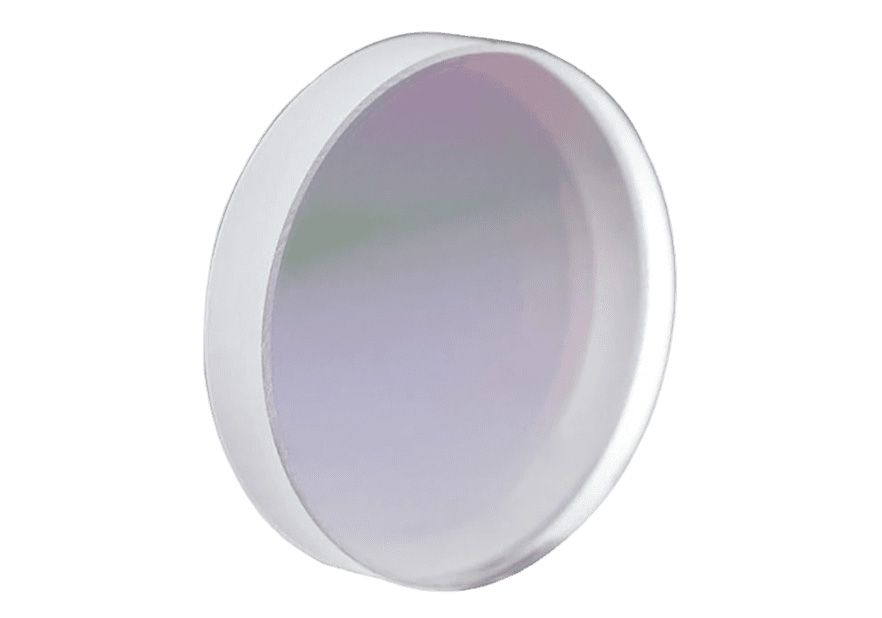

Линзы для коллиматора и фокусатора лазерных головок RayTools
Артикул: —
Оригинальные коллиматорные и фокусирующие линзы предназначены для лазерных головок швейцарской компании RayTools.
Описание
Линзы коллиматора и фокусатора – расходные материалы, требующие своевременной замены. Чтобы предотвратить загрязнение оптического блока, устанавливать их необходимо в чистом помещении или в специальной камере.
Оригинальные фокусирующие и коллиматорные линзы выполнены из плавленого кварца.
Стекла имеют различные спецификации – форму, диаметр, толщину по центру, фокусное расстояние, мощность источника.
Существует два типа линз. Коллиматорная линза уменьшает расходимость светового пучка перед головкой. Фокусирующая линза сводит лазерный поток в точку на обрабатываемой поверхности.
Выбрать линзу, которая подходит для вашей модели лазерной головки, можно с помощью таблицы, представленной ниже.
Альтернативным вариантом для углекислотного лазера является покупка объектива в сборе, который можно установить в стандартных условиях. Удорожание – не более 20 %.
|
Артикул |
Наименование |
Спецификация |
Применение |
|
110255AACBHØ0019 |
Линза коллиматора |
Менисковая, Ø28-F100 мм Кварц 1064nm, 1.5кВт |
BT210S/BM109/BT210S/BM109 |
|
110255AAFBHØ0020 |
Линза коллиматора |
Двояковыпуклая, Ø28-F100 мм Кварц 1064nm, 1.5кВт |
|
|
110255AACBHØ0021 |
Линза фокусатора |
Менисковая, Ø28-F125 мм Кварц 1064nm, 1.5кВт |
|
|
110255AAFBHØ0022 |
Линза фокусатора |
Двояковыпуклая, Ø28-F125 мм Кварц 1064nm, 1.5кВт |
|
|
110255AAFBHØ0025 |
Линза фокусатора |
Двояковыпуклая, Ø28-F150 мм Кварц 1064nm, 1.5кВт |
|
|
110255AACBHØ0026 |
Линза фокусатора |
Менисковая, Ø28-F150 мм Кварц 1064nm, 1.5кВт |
|
|
110255AAEBHE0096 |
Линза коллиматора |
Менисковая, Ø30-F100 мм Кварц 1064nm, 2кВт |
BT240/BT240S 2КВТ |
|
110255AACBHE0095 |
Линза коллиматора |
Двояковыпуклая, Ø30-F100 мм Кварц 1064nm, 2кВт |
|
|
110255AACBHE0097 |
Линза фокусатора |
Двояковыпуклая, Ø30-F125 мм Кварц 1064nm, 2кВт |
|
|
110255AAEBHE0098 |
Линза фокусатора |
Менисковая, Ø30-F125 мм Кварц 1064nm, 2кВт |
|
|
110255AAFBHE0089 |
Линза коллиматора |
Менисковая, Ø30-F100 мм Кварц 1064nm, 3.3кВт |
BT240S 3.3КВТ/BM111/BM111E |
|
110255AACBHE0090 |
Линза коллиматора |
Двояковыпуклая, Ø30-F100 мм Кварц 1064nm, 3.3кВт |
|
|
110255AACBHE0092 |
Линза фокусатора |
Двояковыпуклая, Ø30-F125 мм Кварц 1064nm, 3.3кВт |
|
|
110255AAFBHE0091 |
Линза фокусатора |
Менисковая, Ø30-F125 мм Кварц 1064nm, 3.3кВт |
|
|
110255AACBHE0093 |
Линза фокусатора |
Двояковыпуклая, Ø30-F155 мм, Кварц 1064nm, 3.3кВт |
|
|
110255AAEBHE0094 |
Линза фокусатора |
Менисковая, Ø30-F155 мм, Кварц 1064nm, 3.3кВт |
|
110255AACBHE0126 |
Линза фокусатора |
Двояковыпуклая, Ø30-F190.5 мм, Кварц 1064nm, 3.3кВт |
|
|
110255AAFBHE0127 |
Линза фокусатора |
Менисковая, Ø30-F190.5 мм, Кварц 1064nm, 3.3кВт |
|
|
3250010343 |
Линза коллиматора |
Менисковая, Ø37-F100 мм, Кварц 1064nm, 8кВт |
BM114/BM114S |
|
3250010346 |
Линза коллиматора |
Двояковыпуклая, Ø37-F100 мм, Кварц 1064nm, 8кВт |
|
|
3250010347 |
Линза фокусатора |
Двояковыпуклая, Ø37-F150 мм, Кварц 1064nm, 8кВт |
|
|
3250010344 |
Линза фокусатора |
Менисковая, Ø37-F150 мм, Кварц 1064nm, 8кВт |
|
|
3250010348 |
Линза фокусатора |
Двояковыпуклая, Ø38.1-F200 мм, Кварц 1064nm, 8кВт |
|
|
3250010345 |
Линза фокусатора |
Менисковая, Ø38.1-F200 мм, Кварц 1064nm, 8кВт |
|
|
3250010323 |
Линза коллиматора |
Менисковая, Ø37-F100 мм, Кварц 1064nm, 6кВт |
BM114S/BM114E |
|
3250010322 |
Линза коллиматора |
Двояковыпуклая, Ø37-F100 мм, Кварц 1064nm, 6кВт |
|
|
3250010324 |
Линза фокусатора |
Двояковыпуклая, Ø37-F150 мм, Кварц 1064nm, 6кВт |
|
|
3250010325 |
Линза фокусатора |
Менисковая, Ø37-F150 мм, Кварц 1064nm, 6кВт |
|
|
3250010326 |
Линза фокусатора |
Двояковыпуклая, Ø37-F200 мм, Кварц 1064nm, 6кВт |
|
|
3250010327 |
Линза фокусатора |
Менисковая, Ø37-F200 мм, Кварц 1064nm, 6кВт |
Характеристики
Основные характеристики
-
Длина волны лазера, нм1064
-
МатериалКварц
-
Диаметр, мм28-37
-
СовместимостьRayTools
-
Совместимая мощность лазера, кВт1,5-6
-
Фокусное расстояние, мм100-200
-
Тип линзыКоллиматорная+фокусная
