Описание

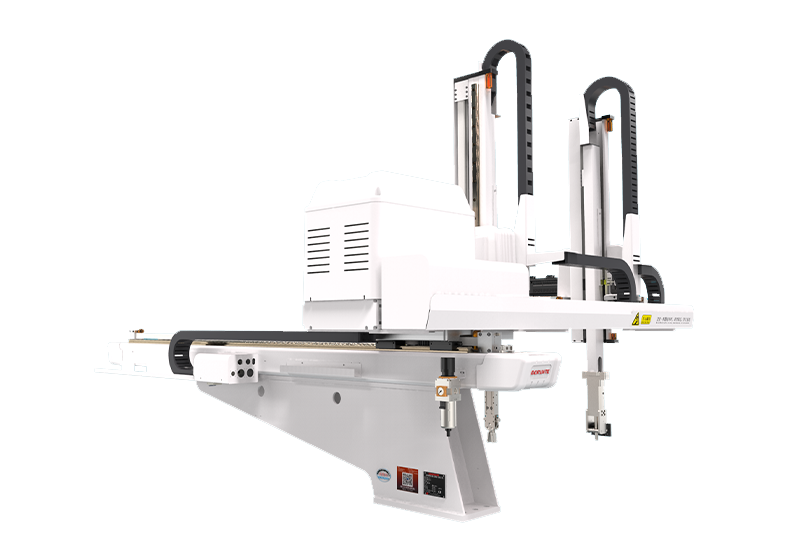

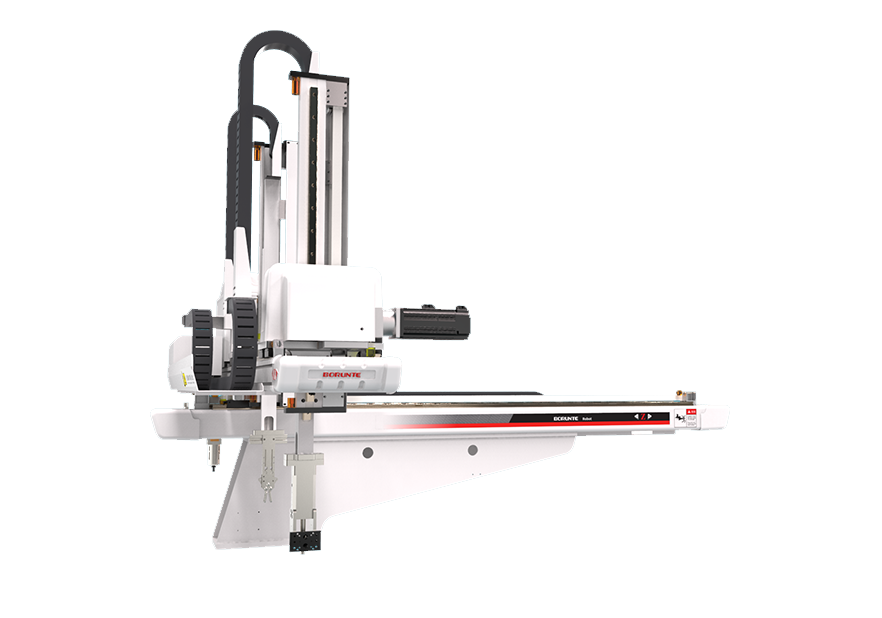

Линейный манипулятор с сервоприводом переменного тока используется совместно со всеми типами горизонтальных литьевых машин, работающими с давлением от 50 до 200 т.

Данный робот относится к телескопическому типу манипуляторов. Вертикальный ход – 720 мм, траверсный ход – 1300 мм.

Манипулятор отличается высокой скоростью работы, точностью позиционирования и универсальностью, а также надежностью. Устройство увеличивает выпуск продукции на 10-30%, снижает долю брака и отходов, обеспечивает безопасность работников.

Оборудование предназначено для извлечения готовых изделий, сопла и литников из горизонтальных литьевых машин, а также для вставки в форму и других операций.

Указания по транспортировке

1. Подъем и перемещение манипулятора необходимо осуществлять с помощью крана.

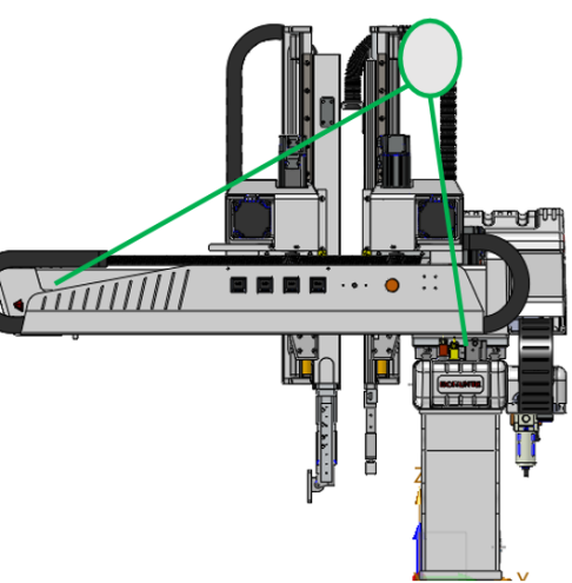

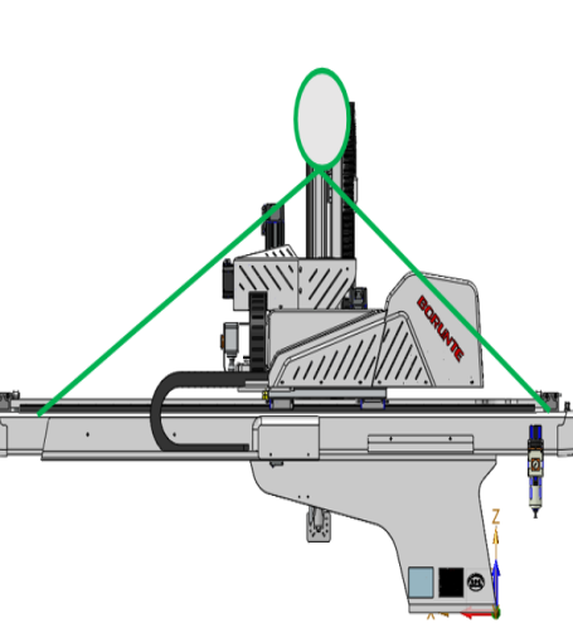

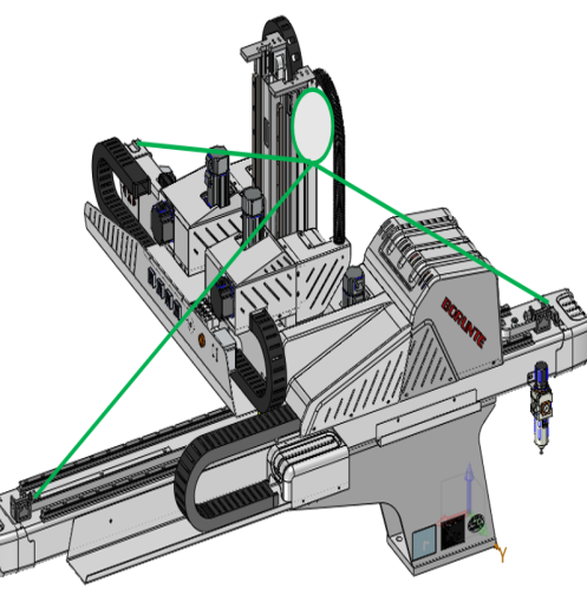

2. Прочно завяжите подъемные канаты согласно схеме, приведенной ниже.
3. Зацепите получившуюся конструкцию крюком и начинайте плавно поднимать ее.
4. В процессе погрузочно-разгрузочных работ контролируйте равновесие манипулятора, избегайте его опрокидывания. Медленно ослабляйте винты в отверстии основания.
5. Если равновесие нарушилось, необходимо заново отрегулировать его до тех пор, пока машина не будет подниматься в сбалансированном состоянии.
6. Медленно поднимите манипулятор и выполните погрузочно-разгрузочные работы.

Техника безопасности

• Погрузочно-разгрузочные работы должны производиться квалифицированным персоналом. Выполнение данных работ без квалификации может привести к несчастным случаям.
• При эксплуатации манипулятора и техническом обслуживании следуйте указаниям, изложенным в руководстве пользователя. В противном случае оборудование может выйти из строя, а работник – получить травму.
• При погрузочно-разгрузочных и монтажных работах следите за целостностью электропроводки. Также ее следует накрыть защитными кожухами, чтобы в дальнейшем избежать ее повреждения работниками, погрузчиками и т.д.
